Особенности монтажа обогрева для труб
Укладка греющего кабеля — процесс относительно несложный. Его просто закрепляют на поверхности трубы, обычно вдоль, одной полосой. Отдельные проекты предусматривают спиральный монтаж. В этом случае следует точно выдержать расчетный шаг между витками спирали, чтобы труба прогревалась равномерно.
После того, как греющий кабель закреплен на канализационной трубе, рекомендуется дополнительно уложить слой теплоизоляции, чтобы улучшить качество обогрева
Пересечение отдельных участков греющего кабеля недопустимо. Кабель в зависимости от типа закрепляют с помощью термостойкой клейкой ленты или монтажных стяжек. Шаг между местами крепления должен составлять не менее 200 мм. Для закрепления кабеля в минеральной оболочке используют металлический крепеж: стяжные ленты или специальный бандаж.
Но чаще всего все же использую термостойкий скотч. Крепеж должен переносить не только высокие температуры, но и быть устойчивым к влиянию природных факторов и химических веществ. Иногда в качестве крепления используют алюминиевую ленту. Но в местах крепления тепловая мощность кабеля повысится.
Не всегда это полезно, может привести к перегреву коммуникаций. Не рекомендуется использовать металлический крепеж при монтаже греющего кабеля, заключенного в полимерную изоляционную оболочку. Но в отдельных случаях алюминиевый скотч может даже улучшить ситуацию.
Греющий кабель на пластиковой канализационной трубе можно закрепить алюминиевым скотчем, чтобы повысить эффективность прогрева и сделать его более равномерным
При укладке на полимерную трубу металлизированный скотч ставят и под кабелем, и над ним. Это немного повышает тепловую мощность, а также способствует равномерному обогреву трубопровода. Внутри канализации греющий кабель используют крайне редко. Обычно так обогревают небольшие участки системы, расположенные не в грунте, например, насосы.
Для монтажа внутреннего кабеля может понадобиться зажимная и уплотнительная втулка, соединительная муфта, набор шайб, а также другие элементы (+)
Чтобы установить внутренний кабель в трубу, укладка которой завершена, понадобится сначала врезать в систему тройник. Так будет сделано отверстие для введения кабеля внутрь трубопровода. Кроме того, может понадобиться специальная ниппельная муфта. Такое решение может несколько ухудшить характеристики канализационной системы, например, в месте установки тройника просвет трубы слегка уменьшится.
Это повышает вероятность накопления мусора и образования засоров. Сложности с внутренним кабелем неизбежны, если канализация имеет несколько поворотов, изгибов и т.п. Непросто проводить внутренние работы по монтажу горячего кабеля, а также в канализационных системах значительной протяженности.
Разумеется, не стоит подключать систему к электропитанию до полного окончания монтажных работ. Перед тем, как закрывать кабель утеплителем, следует тщательно проверить все места соединения. Если использовать термодатчики, будет проще определять время подключения и отключения системы.
Автоматизировать процесс можно с помощью реле. Если мощности кабеля, уложенного в одну линию, не хватает, можно выполнить монтаж спиралью или проложить две параллельные линии. Главное, чтобы отдельные участки не пересекались, и не было перегрева. Чтобы сделать обогрев конструкции более равномерным, иногда трубу сначала обматывают фольгой, в затем сверху кладут кабель.
Эти примеры позволяют составить представление о том, как правильно выполнить соединение питающего и греющего кабеля, а также о порядке его изоляции (+)
Температурные датчики устанавливают после того, как поставлен утеплитель. Сверху рекомендуется нанести разметку, которая отражает положение нагревательных элементов. Для подключения кабеля к электросети понадобится отрезок термоусаживаемой трубы. Затем с края кабеля снимают около 50 мм изоляции и 10 мм оплетки.

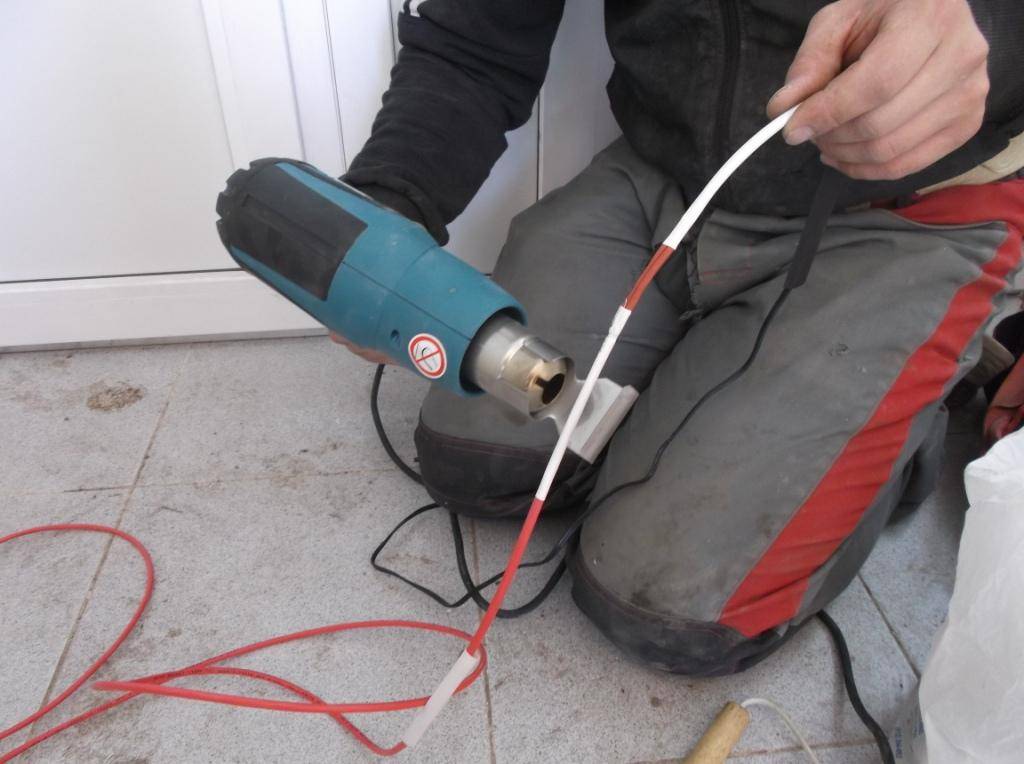

Разделенные и зачищенные концы защищают отрезками термоусадочной трубки подходящего диаметра и прогревают феном. Теперь нужно зачистить примерно 6 мм провода, свернуть их спиралью и зажать в металлической трубке. Похожие манипуляции придется проделать с кабелем электропитания.
Около 80 мм нужно очистить от изоляции и оболочки и разделить на отдельные провода. Полученные концы обрезают до 35 мм, но один провод следует оставить необрезанным для заземления. Здесь также зачищают 6 мм провода. Теперь концы кабелей нагревательных элементов и питания соединяют в термоусадочнойтрубке, снабженной металлической втулкой. Ее нагревают и зажимают, место контакта заматывают термолентой, а затем закрывают еще одной трубкой защиты.
Критерии выбора
Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку
При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.
Подробнее об оплетке вы можете узнать из видео:
Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.
Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!
Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.
Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:
- диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
- 25-40 мм — 16 Вт/м;
- 40–60 мм — 24 Вт/м;
- 60–80 мм — 30 Вт/м;
- >80 мм — 40 Вт/м.
Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии
Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).
Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!
Кабели, применяемые для внутренней прокладки в квартире
Наиболее популярный и распространенный на территории РФ вид электрокабеля – ВВГ (винил–винил-голый). Применяется, как при открытом, так и закрытом типах прокладки. Имеет жилу из меди и два электроизоляционных слоя из ПВХ.
Имеется модификация с повышенной защитой к горению – ВВГнг (негорючая разновидность). Оболочка выполнена из поливинилхлоридной композиции пониженной горючести. В материале оболочки данной разновидности кабеля содержится дополнительная присадка, затрудняющая процесс распространения горения. Рекомендуется его использовать при групповой прокладке, прокладке в лотках и скрытой проводке.
Кабель марки ВВГнг
Другая разновидность кабеля — ВВГнг-ls. Является доработкой предыдущей модификации, но в отличие от него при горении выделяет низкое количество газа и дыма. Тем самым обеспечивая дополнительную безопасность человеку в случае возникновения возгорания кабеля. Рекомендуется его использовать на тех местах, где высока вероятность возникновения перегрузок, коротких замыканий и возгораний. В квартирах с электрическими плитами и духовыми шкафами, потребляющими большую мощность, рациональнее и безопаснее всего осуществлять подводку к цепи именно из данного типа кабеля.
Кабель марки ВВГнгLS
Срок службы всех модификаций ВВГ кабеля составляет не менее 30 лет.
NYM – импортный аналог ВВГ-нг-кабеля, выпускаемый по немецким стандартам качества (DIN 57250). Как и его «коллега» отечественного производства достаточно пожаробезопасен. При этом достигается больший класс безопасности за счёт применения дополнительного (третьего) изоляционного слоя.
Кабель марки NYM
ПуВВ – провод с медной жилой, имеющий ПВХ изоляцию и используемый при скрытой прокладке электропроводки (в штробах, бетонных пустотах, под толстым слоем штукатурки). Широкое применение получил при запитке розеток и выключателей и особенно монтаже сетей освещения .Имеется многопроволочное гибкое исполнение ПБВВГ, применяемое на сложных участках, подверженных многочисленным изгибам и изломам. Срок службы такого кабеля составляет не менее 20 лет при номинальных (рекомендуемых) условиях эксплуатации.
ПуВ или его гибкий аналог ПуГВ – одножильный медный провод в ПВХ изоляции, часто используется при проведении электромонтажных работ в квартире для создания сети заземления.
ПВС – гибкий соединительный провод из меди с изоляцией из поливинилхлорида. Широко используется в целях запитки стационарных электроприборов, применяемых в бытовых целях, а также электрического инструмента. Срок использования подобной кабельной продукции согласно ГОСТ составляет до 6 лет, но, как показывает практика, может достигать и более 10.
Кабель марки ПВС
ПУНП – универсальный плоский провод, является самым «опасным» и недолговечным по сравнению с остальными образцами кабельной продукции, представленной на рынке. Согласно ТУ, по которым осуществляется его выпуск, отклонение в сечении может достигать до 30%, что негативно сказывается на качестве. К счастью для большинства людей, на текущий момент времени производство данного электрокабеля прекращено.
Как выбрать и рассчитать
При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.При этом необходимо учесть такие параметры, как:
- назначение конструкции (для канализации и водопровода расчетывыполняются по-разному);
- материал, из которого выполнена канализация;
- диаметр трубопровода;
- особенности участка, который предполагается обогревать;
- характеристика используемого теплоизоляционного материала.
На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.
Расчетная формула выглядит так:
Qтр – теплопотери трубы (Вт); — коэффициент теплопроводности утеплителя; Lтр — длина обогреваемой трубы (м); tвн — температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D — наружный диаметр коммуникаций с учетом утеплителя (м); d — наружный диаметр коммуникаций (м); 1,3 — коэффициент запаса
Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.
Если речь идет о канализационных конструкциях из полиэтилена и пластика, то 17 Вт/м — это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.
С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.
На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.
Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)
Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.
Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п. Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.
Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя
Длятрубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкцийдиаметром 32 мм — Lavita GWS16-2 и т.д.
Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник не обязательно.
При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы
Для прокладки горячего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.
Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.
Устройство греющих кабелей
Конструктивно любой греющий кабель представляет собой устройство, включающее в себя несколько элементов:
- Штепсельная вилка;
- Электрический холодный проводник;
- Горячий греющий проводник;
- Термоограничитель.
Снаружи нагревательные кабели закрываются бесшовной изоляцией, надежно защищающей систему от воздействия влаги, агрессивных химических веществ и перепадов температуры.
Предназначение термоограничителя заключается в двух функциях:
- Постоянная регулировка и контроль температуры трубопровода;
- Автоматическое включение и выключение питания (запуск системы осуществляется при +5 градусах по Цельсию, а отключение – при +15 градусах).
К основным достоинствам кабельного отопления труб можно отнести следующие качества:
- Надежность. Грамотно спроектированная и установленная электрическая система обогрева труб может работать очень долго, демонстрируя стабильный показатель эффективности на протяжении всего срока службы.
- Безопасность. Отсутствие непосредственного контакта греющего элемента конструкции с трубой говорит о том, что такая система совершенно безопасна.
- Универсальность. Чаще всего греющие кабели используются для обогрева труб, расположенных за пределами здания, но при необходимости такую систему можно обустроить и в самом здании.
- Простота эксплуатации. Нагревательные кабели в использовании не сложнее обычных бытовых электрических приборов – достаточно лишь зафиксировать кабель на трубе и подключить вилку к электросети.
- Экономичность. Автоматическое регулирование работы системы существенно снижает эксплуатационные затраты.
Критерии выбора
Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку
При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным
Поэтому выбрать такой вариант будет правильным решением
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.
Подробнее об оплетке вы можете узнать из видео:
Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.
Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!
Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания
Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.
Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:
- диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
- 25-40 мм — 16 Вт/м;
- 40–60 мм — 24 Вт/м;
- 60–80 мм — 30 Вт/м;
- >80 мм — 40 Вт/м.
Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии
Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).
Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!
Какой греющий кабель выбрать для подогрева канализационных труб
Для решения этого вопроса сравним достоинства и недостатки вышеперечисленных проводов для обогрева. Резистивные одно-, двухжильные и зональные можно обобщить из-за их схожести.
Резистивные и зональные греющие кабели
Достоинства резистивных (в том числе и зональных) греющих кабелей:
- Простота устройства;
- Сравнительно низкая стоимость;
- При длительном использовании стабильность удельного сопротивления;
- При правильном монтаже длительный срок службы.
Недостатки:
- Невозможность изменять длину (в зональных эта проблема частично решена, но длина меняется ступенчато);
- Необходимость наличия терморегулирующего устройства;
- При близком расположении греющих проводов, при их переплетении и даже при загрязнении поверхности изоляция значительно перегревается. Перегрев изоляции ведет к ее преждевременному старению и возможному замыканию;
- Требовательность к установке.
Саморегулирующий кабель
Достоинства саморегулирующего кабеля:
- Не требует отдельного терморегулятора;
- Возможность отрезать метраж любой длинны (не меньше 1,5м и не больше указанного в паспорте);
- При монтаже допускаются приближение и скрещивание проводов, что значительно упрощает прокладку;
- Регулирование температуры происходит самостоятельно в каждой точке, по всей длине. Это полностью исключает его перегрев;
- Температура поверхности по всей длине практически одинакова.
Недостатки:
По сравнению с резистивными, у этого изделия высокая стоимость.
Монтаж греющего кабеля для труб
Нагревательный провод для труб при условии его правильного монтажа обеспечивает длительную бесперебойную работу любой системы, будь то канализация, водопровод, отопление (прочитайте: “Как устанавливать греющий кабель в канализационную трубу, какой использовать”).
Качественно выполнить установку помогут следующие рекомендации:
Перед монтажными работами необходимо очистить трубы от загрязнений и ржавчины.
Для установки ГК собственноручно можно использовать один из двух способов: монтаж одной или нескольких параллельных нитей на трубу (их количество зависит от требуемой мощности) или установить кабель по спирали. Последний вариант более затратный и применяется, как правило, для труб с маленьким диаметром и при условии наличия кабеля достаточной длины.
Далее работа проводится в нижней части трубы, где для крепления кабеля используется специальная лента
При этом важно соблюдать безопасную дистанцию от соединительных элементов (фланцев и других), которые могут пропускать воду. Это позволит избежать повреждения элементов греющей системы при нарушении герметичности соединения.
При монтаже теплоизоляции «холодный» конец кабеля должен остаться с наружной стороны слоя изоляции.
В конце к кабелю подводится питание от электрического щита или распределительной коробки.
Чтобы обеспечить максимальную эффективность обогрева, следует соблюдать еще несколько простых правил:
Нагревательная система должна быть надежно защищена от влаги. Для этих целей используется гидро- и теплоизоляция. Кроме этого, на изоляции трубопровода необходимо нанести разметку, на которой нужно указать, что здесь используется нагревающий кабель.
