Как выбрать и подключить GSM-модуль для котла

Какими системами отопления можно управлять на расстоянии

Практически не существует каких-либо системных ограничений по типам теплового оборудования, для того чтобы внедрить GSM управление котлом. Единственные ограничения связаны с топливом, на котором работает агрегат. Для этой модели управления подходят газовые, жидкотопливные и электрические котлы, имеющие техническую возможность установления 100% уровня автоматизации. Агрегаты, работающие на твердом топливе, в силу инертности протекания тепловых процессов в топке, пока не имеют такого уровня регулировки.

Современные загородные дома чаще всего отапливаются с использованием закрытой двухтрубной схемой отопления с поэтажной и комнатной регулировкой теплового режима. Это достигается благодаря использованию циркуляционного насоса и гидравлической стрелки. Комплекс такого теплоснабжения оборудуется надежным модулем защиты, работающей с несколькими аварийными датчиками: по давлению газа, отрыву факела от горелки, недопустимой Т теплоносителя, предельного значения давления в отопительной и газовой магистрали.

Управление отоплением через GSM — системы регулирования обеспечивают:

  • Стандартный температурный режим работы, с поддержанием санитарной Т в доме;
  • зональный нагрев: детская, ванная, спальная, гостиная, кухня, подсобки;
  • дежурное отопление, для сохранения труб с водяной средой от переохлаждения в холодный период года;
  • предварительный прогрев объекта, перед прибытием жителей или их гостей;
  • режим с посуточной разбивкой качества отопления, какой является более предпочтительным: ночь-день.

GSM модуль для котлов отопления: контроллер для управления

Нет ничего удивительного в том, что ранее недоступные технологии становятся востребованы все  большим числом людей и начинают широко проникать в повседневную жизнь. Удобство и комфорт – вот что во многих случаях служит определяющим фактором при принятии того или иного решения. Используя стандарт связи GSM, управление отоплением возможно из любого места, что обеспечивает дополнительные возможности при пользовании отопительной системой загородного дома.

Управление системой отопление с помощью мобильного телефона

Что это такое и назначение контроллера

В общем-то, каким образом добиться с помощью стандарта  GSM управления отоплением, понятно чисто интуитивно. По сути дела, GSM применяется многими разработчиками для организации дистанционного управления. Один из примеров такого использования GSM – контроль отопления, позволяющий удаленно:

  • принимать отчеты о температуре в помещении;
  • получать оповещения о текущем состоянии оборудования;
  • изменять режим работы системы, повышая или понижая температуру, в том числе отдельно в каждом помещении.

Данными функциями управление отоплением не ограничиваются. В принципе, любая система обогрева может быть превращена в дистанционную. Для этого она должна иметь автоматический режим работы, и к ней должен быть подключен специальный  GSM контроллер – для управления отоплением и связи с абонентом.

GSM контроллер для управления отоплением

О модуле gsm

Не вдаваясь в технические подробности, GSM модуль управления отоплением представляет собой узкоспециализированный компьютер. Как правило, контроллер состыкован с внешними датчиками и кроме того у него имеется возможность для  изменения режимов работы котла отопления. Ну и как само собой разумеющееся, он должен находиться в зоне уверенного приема операторов мобильной  связи.

Применяемый джсм модуль для отопления может работать в нескольких режимах:

  • автоматическом, когда все управление осуществляется по заданной программе;
  • смс управление отоплением, в этом случае возможно отключение и включение отопления по смс, а также изменение режима работы системы посредством отправки сообщения;
  • работы в качестве центра отправки тревожных сообщений о текущем состоянии дома (об утечках газа, прорыве системы водоснабжения и т.д.);
  • дистанционного управления другими устройствами, подключенными к модулю GSM отопление (осуществляющими, например, такие функции как полив, освещение, сигнализация и т.д.).

Фактически применение стандарта GSM, модуль для отопления оснащается таким каналом связи или он используется в качестве отдельного блока, является основой дистанционного управления загородным домом или любым другим объектом.

Подобный модуль может выступать в качестве своеобразного многоканального коммутатора, к которому подключается не одна система отопления, а кроме нее еще несколько, выполняющих другие задачи.

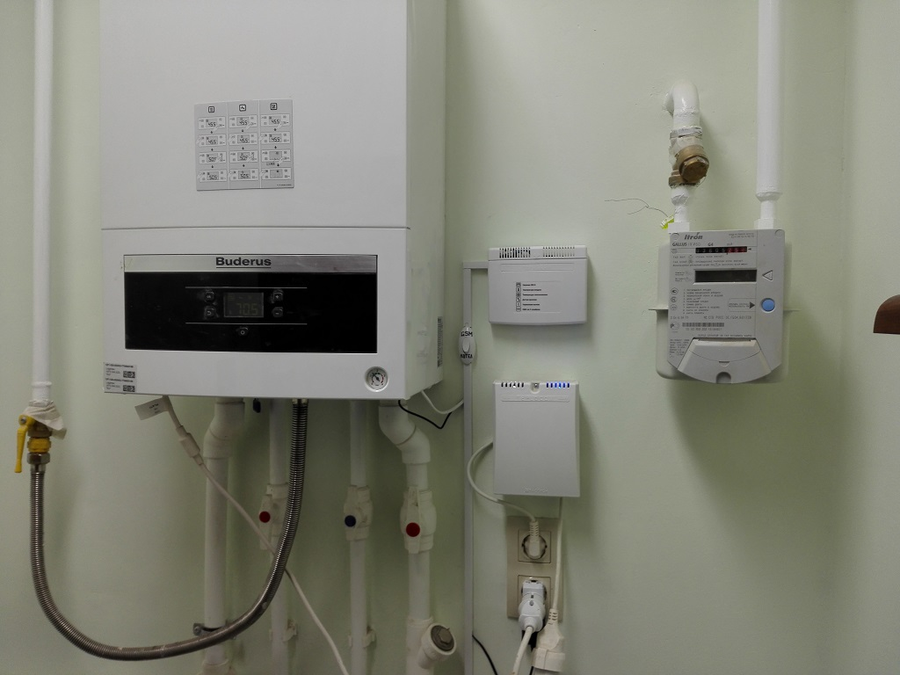

GSM модуль управления отоплением

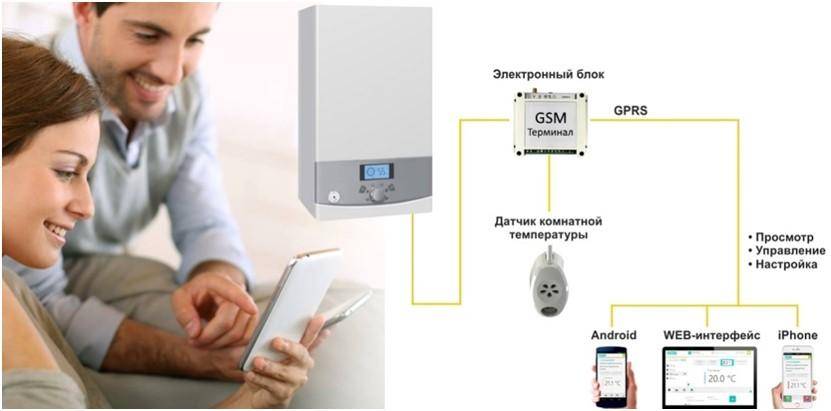

Как работает система дистанционного управления?

Принцип работы управляемой дистанционно системы достаточно прост. Большей частью это происходит в автоматическом режиме. По сигналам от установленных датчиков контроллер поддерживает заданные режимы по имеющейся программе. При этом система находится фактически под контролем, о ее текущем состоянии оповещает своеобразная GSM сигнализация – для отопления, водоснабжения, на случай пожара, несанкционированного проникновения в дом и т.д.

И хотя автоматический режим работы такой  системы считается основным, возможно ручное управление всем процессом.

Оно может быть как ое, так и с помощью смс сообщений. В этом случае при поступлении новых данных, скажем о той же температуре в помещении, контроллер принимает их к исполнению и начинает поддерживать в автоматическом режиме уже их.

Контроллер с каналом связи стандарта GSM позволяет реализовать дистанционное управление работой системы отопления. Это может выполняться с помощью обычного мобильного телефона рассылкой смс сообщений. Кроме того, модуль GSM осуществляет уведомление хозяев о текущем состоянии оборудования и возникновении в доме нештатных ситуаций.

Параметры выбора GSM модуля

Основными критериями выбора модуля должны стать:

  • объем доступных главных и дополнительных функций;
  • комплектация устройства;
  • число каналов настройки (обычно 2) – этот параметр определяет число включенных температурных датчиков и прочего оборудования;

  • наличие в комплекте аккумуляторной батареи, обеспечивающей его энергонезависимость в случае временного отключения электричества;
  • объем функций и рабочих режимов микропроцессора и наличие встроенного регулятора управления на 7 дней.

Хорошая новость в том, что установить gsm управление отоплением своими руками можно. Понадобиться разбираться, но не так уж это и сложно.

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.


Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

  • Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
  • Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
  • Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
  • На расстоянии можно выбирать более комфортный для сна «ночной» режим.
  • Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».


В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

Как выбрать GSM-модуль, что нужно брать во внимание?

Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:

  • количество зон контроля;
  • наличие выходов для подключения разных по назначению датчиков;
  • возможность расширения функционала за счет прошивки приспособления;
  • наличие реле, через которое осуществляется обратная связь;

возможность мониторинга температуры и отправка показателей на мобильник

Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.

С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

  • погасла горелка – в газопровод попал воздух;
  • проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
  • перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
  • поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
  • поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
  • поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

Достоинства и недостатки

Безусловно, электрокотел с gsm-модулем — это удовольствие не из дешевых, но зато приобретя такое устройство, вы получите массу неоспоримых достоинств, которые сделают вашу систему отопления безопасной и более эффективной.

В качестве минусов можно отметить высокую цену устройства, но преимущества которые вы получите с такой покупкой полностью ее оправдывают.

Среди моделей электрических котлов с GSM модулем можно отметить РусНИТ-МК, ZOTA SMART, ЭВАН EXPERT, Protherm СКАТ, Vaillant eloblock.

Поэтому можно смело покупать электрический котел с возможностью удаленного управления посредством GSM-связи.

Источник

Функции модуля

Возможности определяются тремя факторами:

  • Количество подключаемых датчиков и каналов управления
  • Прошивкой контроллера, определяя уровень контроля и управления.
  • Наличием обратной связи, управление котлом отопления.

Термометры, датчики давления или угарного газа могут быть цифровыми или аналоговыми, однако подключение определяется возможностями интерфейса контроллера. Чаще для GSM-модуля характерно подключение аналоговых датчиков, выдаваемых определенный уровень сигнала или меняющих свое сопротивление.

Цифровые интерфейсы управления и передачи данных почти не используются для управления котлом отопления, зато позволяют подключить к устройству такое оборудование, как охранный контур или бытовая техника, которая оборудована интерфейсом RS-485, RS232 или даже USB.

В качестве обратной связи, то есть управления котлом, используется блок реле, способных попросту включать или выключать питание газового отопительного котла или переключать режимы, если у блока управления котлом имеются соответствующие выводы.

В минимальном наборе модуль GSM способен контролировать и передавать пользователю показания установленных датчиков температуры. Этого вполне достаточно, чтобы знать фактическую температуру в помещении, на улице и контролировать нагрев теплоносителя непосредственно в котле. На основании этих данных уже можно судить о качестве работы котла, определить работает он или нет, и хватает ли его нынешней установки для поддержания заданной температуры в помещении.

Обычным набором функций является отправка смс сообщения или звонок пользователю с передачей информации:

  1. По запросу. Передаются показания датчиков, установленных в системе.
  2. По граничному условию.

В первом случае пользователь отправляет смс на номер, установленный в GSM-модуле с определенным кодом, или звонит и через голосовое управление запрашивает текущее состояние датчиков. В ответ он получает голосом или смс сообщением данные о фактическом значении датчиков.

Модуль самостоятельно передает показания пользователю или установленный формат сообщения, если показания одного или нескольких датчиков вышли за установленный предел. Можно задать минимальное и максимальное допустимое значение для каждого датчика, и если текущее значение выйдет за указанный диапазон, то пользователю придет об этом сообщение.

Например, если датчик температуры установлен непосредственно в котле для изменения температуры теплоносителя, то для него задаются пределы минимального и максимального допустимого значения. Допустим оптимальный нагрев воды – 75°С. Тогда если температура опуститься ниже 50°С, значит, возникла внештатная ситуация, и по какой-то причине котел перестал греть

Уже не особенно важно, что случилось, важно, что пользователю необходимо незамедлительно проверить оборудование и не допустить охлаждения дома

В расширенном списке функций GSM-модуля могут быть такие услуги:

  • Удаленная настройка установленных ограничений и пороговых значений для датчиков.
  • Управление котлом, включение/выключение, изменение целевой температуры воды.
  • Сигнализация о наличии или отсутствии электричества.
  • Сигнализация о срабатывании подключенных охранных систем, если блок используется не только для котла отопления, но и для сигнализации.
  • Расширенное управление котлом. По значению установленных датчиков в помещении, в котле и на улице контроллер по заданному алгоритму управляет мощностью котла так, чтобы при любом изменении погоды в доме поддерживалась оптимальная температура.

Современные модификации предлагают не просто получать смс сообщения. Разрабатываются приложения для мобильных устройств, таких как планшет или смартфон, в которых наглядно отображаются временные графики, важные сообщения, необходимые параметры настройки котла. Приложение автоматически запрашивает информацию у модуля по расписанию, например каждый час, для составления подробной и информативной статистики.

Особенности эксплуатации

Автоматическое управление котлами можно установить на любой котел, независимо от используемого топлива. При установке модуля GSM управления котлом учитываются особенности работы каждого вида котла, оптимизируется режим работы оборудования и расход ресурсов.

  • В пеллетных котлах (которые используют в качестве топлива древесные гранулы), устройство может автоматически отрегулировать подачу топлива в топку, система подаст сигнал об отключении электроэнергии или затухании горелки.
  • Во время эксплуатации электрических котлов контроллер проследит за напряжением в системе и подаст сигналы тревоги в случае резкого снижения мощности.
  • Дизельные котлы чаще всего используются для отопления крупных производственных помещений, и само оборудование может объединять несколько агрегатов. GSM модуль для котлов отопления позволяет объединить поступающую информацию о состоянии котлов в одном центре, сократить обслуживающий персонал до 1 человека. Система будет регулярно, своевременно подавать сигналы о необходимости заправки резервуаров.

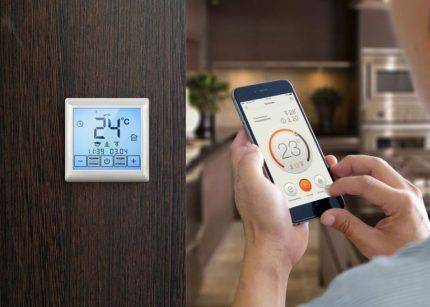

Варианты контроля через смартфон

Контролировать работу модуля можно несколькими способами.

Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.

  • Android;
  • iOS;
  • Microsoft Phone.

Предусмотрено несколько вариантов управления газовым котлом по gsm:

  • автоматический, не требующий участия человека;
  • передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
  • передача смс команд, которые способна распознавать автоматическая система котла;
  • непосредственное управление через систему gsm, которая подключена к блоку.

Преимущество данного дистанционного управление газовым котлом в том, что осуществляется постоянный контроль над его работой, независимо от удаленности владельца. Тем более чтобы контролировать работу системы можно с нескольких телефонов.

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера

Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим

Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.

Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.

Цены на популярные модели

GSM-модули выпускаются как производителями котельного оборудования, так и независимыми компаниями которые занимаются отдельно автоматизацией. Отличительной чертой общих систем автоматизации является гибкость, подключение нескольких типов оборудования для одновременного обслуживания. Проще говоря, они подойдут для любого котла отопления и могут одновременно использоваться для обслуживания, например, охранной системы или бытового оборудования в доме.

Выбирать предстоит из числа таких популярных моделей и производителей, как: Vaillant, Veismann, Buderus, Протерм, Кситал, Эван. У всех имеется базовый набор функций по подключению двух-трех датчиков температуры и контроля за работой котла, температурой воздуха в помещении и на улице.

ПроизводительМодельСтоимость, руб
VaillantZONT H-1 (Эван)8 400
VeismannМодуль Vitocom 100

(тип GSM2)

13 200
BuderusBuderus Logamatic Easycom (PRO)65 000(270 000)
ПротермМодуль GSM для котла Protherm7 500
ТелеметрикаGSM модуль для котла

GSM-термометр

8 800
КситалGSM-4T7 700
GSM-8T8 200
GSM-12T8 400
ЭванGSM-Climate7 500

Protherm GSM-Climate ZONT H-1V eBUS

Основные характеристики

  • Производителm Protherm
  • Страна производителя Россия
  • Цена за 1 шт. 9413 р.

ОСОБЕННОСТИ УСТРОЙСТВА:

BAXI GSM-Climate ZONT-H1B

Основные характеристики

  • Гарантия от производителя 2 года
  • Производитель BAXI
  • Страна производителя: Россия

ОСОБЕННОСТИ УСТРОЙСТВА:

КотелОк

GSM модуль КотелОк — это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

  • контроля за температурой в доме
  • контроля за наличием электричества
  • управления котлом с телефона

Основные возможности gsm модуля

Настройка и управление gsm модулем

Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.

Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии

  • Комплектация:
  • Прибор «Котел.ОК» — 1 шт
  • Инструкция — 1 шт
  • Руководство по эксплуатации — 1 шт
  • Антенна GSM штыревая 4 см (установлена) — 1 шт
  • Термодатчик с кабелем 0,5м — 1 шт
  • Сетевой адаптер 12В — 1 шт

Характеристики:

  • Единица измерения: 1 шт
  • Габариты (мм): 62x67x31
  • Масса (кг): 0.10
  • Количество датчиков температуры (Используются цифровые датчики температуры DS18B20): 2 внешних (1 идет в комплекте)
  • Диапазон измеряемой температуры (для внешнего датчика): от -55 до +125 °С
  • Количество выходов (Реле, перекидной контакт, максимальная нагрузка 10А/220В): 1
  • Напряжение питания: сетевой адаптер с выходом 12В х 1А
  • Ток потребления при питании 12В: 50 мА
  • Рабочий температурный диапазон: от -30°С до +55°С
  • Влажность: не выше 85%
  • Габаритные размеры: 62мм(д) х 67мм(ш) х 31мм(в)
  • Масса: не более 100 г.
  • Разъем для подключения антенны: SMA
  • Число номеров телефонов для оповещения: 5
  • Емкость встроенного аккумулятора: 100 мАч (работа от аккумулятора до 3 часов)

Цена 3990р

Модуль GSM для котлов ZOTA серии Lux, MK

Артикул: GM 344332 0001

Основные характеристики

  • Гарантия от производителя 1 год
  • Производитель ZOTA
  • Страна производителяРоссия
  • Цена за 1 шт. 6962 руб

Модуль управления ZOTA GSM предназначен для контроля и управления электроводонагревателями серий ZOTA Lux и ZOTA МК с помощью мобильного телефона, через службу коротких сообщений (SMS).

ОСОБЕННОСТИ УСТРОЙСТВА:

Модуль GSM-Climate ЭВАН

  • Страна бренда Россия
  • Страна-производитель Россия
  • Цена 7409р

Компактное устройство с собственной SIM-картой, подсоединяемое к любому котлу отопления ЭВАН (в том числе и уже введенному в эксплуатацию).Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

  • числа каналов, и соответственно, датчиков, которые можно подсоединить;
  • особенностей дистанционного управления и контроля;
  • возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

  • включение/отключение всей отопительной системы;
  • возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
  • получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
  • дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
  • во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
  • контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
  • контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

  1. При желании пользователь может осуществить подключение дополнительного реле.
  2. Включение аварийной сирены.
  3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Как выбрать GSM-модуль, что нужно брать во внимание?

Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:

  • количество зон контроля;
  • наличие выходов для подключения разных по назначению датчиков;
  • возможность расширения функционала за счет прошивки приспособления;
  • наличие реле, через которое осуществляется обратная связь;

возможность мониторинга температуры и отправка показателей на мобильник

Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.

С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.

Принцип работы

Многие современные системы бытовой техники оснащаются мобильной связью и интернетом. Это существенно упрощает жизнь владельцам электронных приборов —  них пропадает необходимость постоянно подходить к аппарату и выставлять нужные настройки. Техника сделает все сама благодаря дистанционному контролю. Внутри прибора должен быть установлен специальный gsm-модуль. Приспособления выпускаются отдельно, они подходят под большое количество газовых котлов и помогают управлять ими на расстоянии.

Согласно комплектации, управление электрическим прибором будет происходить через смс или приложение. Вся информация о работе передается по каналам сотовой связи, поэтому для эксплуатации необходим смартфон.

Стандартный набор оборудования в комплекте

В зависимости от модели газового котла, комплектация прибора может отличаться. Стандартным набором оборудования считается:

  1. Термостат. Основной рабочий элемент системы, который позволяет осуществить управление газовым или электрическим котлом с телефона. Разнообразные модели термостатов оповещают о критических ситуациях с помощью sms или wifi. К модулю можно подключать беспроводные датчики, микрофон, звуковую и световую индикацию.
  2. Крепежное основание. Представляет собой базу под крепление модуля. Располагать ее можно как вертикально на стене, так и горизонтально на поверхности.
  3. Блок питания. Необходим для работы модуля, разные по вольтажу блоки питания обеспечивают разным сроком эксплуатации прибора.
  4. Gsm – антенна. Позволяет принимать даже слабые сигналы, зачастую крепится на металлическую поверхность за счет магнита.
  5. Батарея резервного питания.
  6. Термодатчик. Работает в определенном диапазоне температур, зачастую от -40 до +99 градусов. Может иметь погрешность измерений, которая указывается на упаковке товара.
  7. Винтовые клеммники. Необходимы для самостоятельного подключения модуля.
  8. Sim-карта. Некоторые производители не кладут карту в набор, давая покупателям возможность самостоятельного выбора оператора.

Беспроводное управление отоплением с помощью телефона – удобный и быстрый способ отрегулировать настройки и выставить необходимую температуру. В некоторых моделях производитель добавляет манометр, датчики утечки газа, датчики движения и протечки воды.

Какими котлами можно управлять?

Встроенный или навесной модуль работает за счет получения и переработки информации и передачи ее пользователю. Функция обратной связи в виде текстовых сообщений реализуется во многих системах: Бугатти, Висман, Zond, а также Протерм. Многие производители предлагают к покупке универсальные модули, которые работают дистанционно с целым списком моделей.

Пример подключения электрического котла

Модуль поддерживает предварительно заданные настройки и быстро реагирует на изменения параметров. Если случается чрезвычайная ситуация, то приспособление немедленно оповестит об этом пользователя с помощью текстового сообщения.

Сценарии работы и выгоды от использования

В системе управления котлом дистанционно заложено несколько сценариев работы. Каждый из них предполагает использование определенной температуры, режимов контроля зачастую три:

  1. Автоматический. Пользователь заранее предусматривает настройки, по которым будет работать газовый котел. В конце дня система формирует отчетность и предоставляет ее владельцу прибора с помощью сообщения.
  2. Ручной. Пользователь сам отправляет кодовые слова или осуществляет звонок, чтобы изменить параметры настроек котла. Если есть желание узнать температуру в доме, а также степень прогревания помещений – можно воспользоваться данным режимом связи.
  3. Тревожный. Данный режим предусмотрен для оповещения пользователя онлайн при возникновении нештатных ситуаций. Например, образовалась протечка воды или газа, запредельно изменилось давление, сбой электросети или случилось задымление – встроенный модель самостоятельно отправит оповещение на мобильник.

Внешний вид системы GSM управления котлом

Главным преимуществом является хорошо налаженная система работы: нет необходимости постоянно подходить к агрегату и выставлять значения. Безопасность – еще один плюс, так как пользователь всегда будет в курсе о поломках. Экономия ресурса – еще один важный момент: когда дома никого нет, температура может быть минимальной. Удаленное управление – самый надежный и комфортный способ контроля за показателями.

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

  • возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
  • дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
  • в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
  • получать извещения о текущих неполадках, находясь за пределами дома;
  • мгновенно остановить работу отопления в аварийных ситуациях;
  • использовать топливо в экономном режиме;
  • предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Как решить вопрос с технической стороны

Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.


Установка режима отопления при управлении котлом дистанционно

Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.

На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:

  • Используя специальные GSM модули управления отопительными устройствами;
  • Подключая так называемый «умный термостат» через WI-FI;
  • Оборудуя радиаторы многофункциональными терморегуляторами.

Функциональные возможности модуля GSM

Модуль управления котлом не входит в комплектацию, его следует приобрести отдельно, после чего подключить к контроллеру, например, Defro St 57 Lux. После настройки можно будет получать информацию в виде СМС о параметрах котла и аварийных ситуациях.

Обратное управление также производится путем отправления СМС заданного формата. Они позволяют настраивать температуру теплоносителя котла и в контурах отопления, запускать котел после отключения и др. В некоторых моделях предусмотрена функция активации команды через определенное время.

Функциональные возможности модуля:

  • работа на 1, 2 и более телефонных номера;
  • получение данных по 4 и более каналам, например, о температуре котла, бойлера, теплого пола и в помещении;
  • управление на расстоянии через СМС-сообщения температурой теплоносителя и воды в бойлере;
  • получение информации о неполадках: перегрев, отказ в работе и др.;
  • подключение к другому контуру, например, открыванию ворот или охранной сигнализации, освещению, поливу растений и т. п.;
  • независимая работа при отключении электричества;
  • использование PIN-кода для предотвращения подключения третьих лиц.

Модуль подключается к контроллеру котла через разъем. К ним также подается питание от сети. Устанавливается СИМ-карта и вводятся номера двух телефонов. По ним будет передаваться информация в виде СМС-сообщений. Для управления котлом выдаются команды в виде цифровых наборов. При этом получается ответное сообщение о выполнении или об ошибке, если код выбран неправильно.

Важно! Для безаварийной работы котла вместе с управлением на расстоянии необходимо наличие вспомогательных элементов: устройств регулирования расхода теплоносителя, датчиков, предохранительных клапанов

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
