Принцип работы
Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

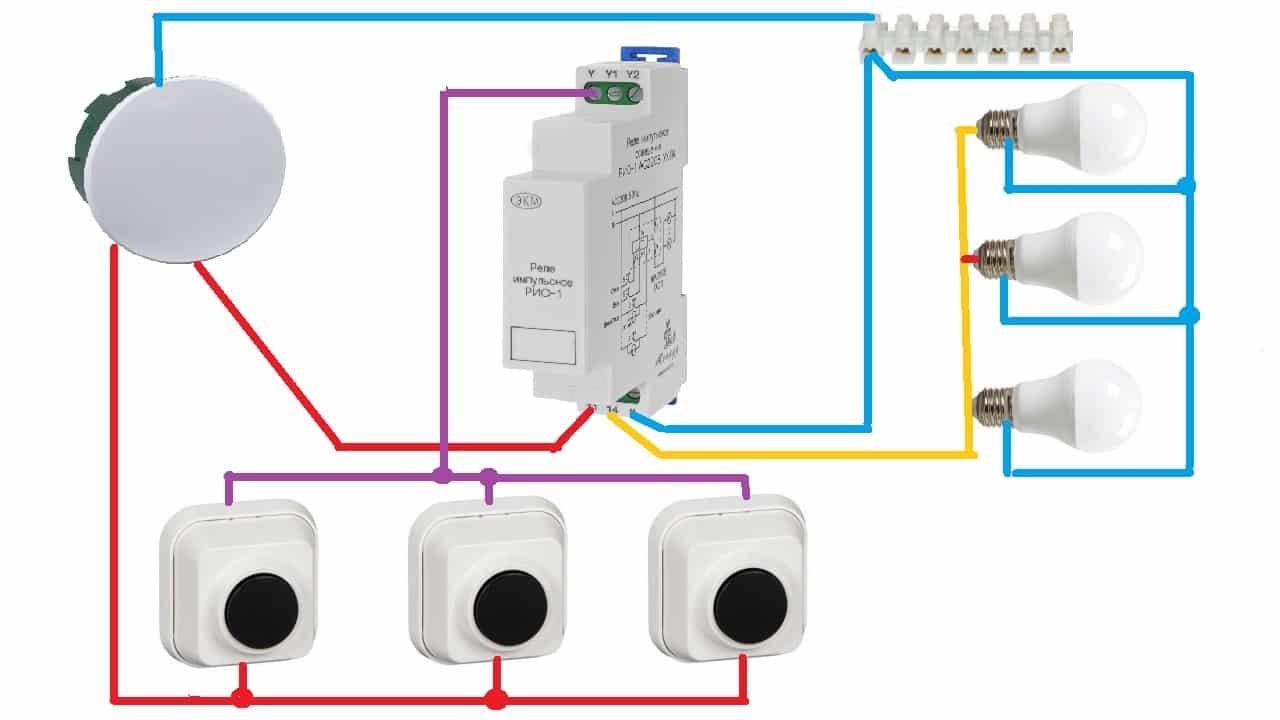

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):
Рис. 2. Принцип работы реле РИО-1
В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:
- 11 – предназначен для подачи на него питания от электрической сети;
- 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
- N – клемма подключения нулевого провода от общей шины;
- Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
- Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
- Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.
Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):
Рис. 3. Временная диаграмма РИО-1
Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:
- При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
- В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
- Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
- На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.
Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.
Принцип действия
Современные модели данной конструкции имеют целый ряд достоинств, нежели недостатков по сравнению с обычным реле. Они не нуждаются в постоянном питании или бесперебойной работы электрической сети.
Внутри устройства содержится сенсорный электронный блок и металлическая катушка. Механизм питается от постоянного и электрического тока. Если уровень электрической мощности превышает допустимое значение, катушка срабатывает таким образом, что открытые каналы закрываются, а закрытые наоборот начинают активизироваться. В этом случае начинает образовываться электромагнитное поле, которая оказывает действие на переключатель.
В этом случае магнитная сила выступает в роли передающей силы, которая поступает от одного контакта к другому. На двух схемах импульсного реле представлен подробный процесс преобразования электромагнитного поля.
На самом деле, назначение импульсного реле заключается в строении простого механизма, который позволяет выполнять широкий спектр манипуляций. Благодаря ему можно регулировать освещение пяти точек одновременно, не прилагая при этом никаких усилий.
Технические характеристики
При монтаже систем освещения, которые будут включаться от импульсного устройства, необходимо учитывать основные параметры такого изделия. Если устройство не будет рассчитано на нагрузку подключения либо напряжение в сети, то оно может моментально выйти из строя. В документации к импульсному устройству, производителем указываются наиболее важные характеристики. Среди числа основных параметров, которые необходимо знать до принятия решения об использования той или иной модели ИР можно назвать:
- Выходной ток — максимальное значение силы тока, возникающей в катушке при перемещении якоря (для электромеханических устройств).
- Значение срабатывания — обозначает сигнал, который приводит к автоматическому срабатыванию реле.
- Ток при втягивании — минимальное значение силы тока для срабатывания реле.
- Возвратный коэффициент — соотношение тока выхода якоря к току втягивания.
При выборе и использовании реле следует также учитывать предельные значении напряжения и силы тока, на которые рассчитано реле.
В паспорте устройства может быть также указано время срабатывание. Различают изделия быстрого типа, которые включаются за 0.001–0.05 с и приборы с долгой задержкой (около 1 с).
Модульные контакторы
Для коммутации электрических сетей с высокой нагрузкой компания Finder разработала семейство высоконадежных модульных контакторов серии 22 (рисунок 13). Рассчитанные на номинальный ток 25 А, эти реле способны, в зависимости от модели, выдерживать кратковременные скачки до 80 (вариант с AgNi-контактами) и даже до 120 А (версия с AgSnO2-контактами). Благодаря таким показателям возможно использование этих реле как в качестве пускателей электродвигателей (насосных контуров водоснабжения и канализации, систем вентиляции и т.п.), так и для коммутации сетей освещения, характеризующихся пиковыми нагрузками при включении.
Рис. 13. Серия 22 — модульные контакторы 25 A
Для удобства использования контакторы Finder имеют трехпозиционный выключатель, с помощью которого выставляются режимы работы устройства — «Вкл» (контакты приведены в рабочее положение: замкнуты или разомкнуты, в зависимости от типа), «Выкл» (контакты переведены в нерабочее положение) и «Авто» (положение контактов определяется управляющим напряжением катушки). Отдельно стоит отметить бесшумную работу катушки, наличие встроенной варисторной защиты и усиленную изоляцию между катушкой и контактами.
Установка и схема подключения импульсного реле
После изучения устройства и принципа действия, можно выполнять подключение по заранее определенной схеме. Корпус прибора помещается в установочной коробке. Для правильного подключения выполняется подводка дополнительного нулевого провода. В результате, оказывается выполненной подводка четырех проводов — нейтрали, входящей фазы, выводов на кнопки и питание лампочек. В установочную коробку рекомендуется сразу же завести кабель с дополнительной жилой. Управление кнопками подключается к фазному проводу.
Стандартная схема подключения лестничного выключателя предполагает наличие двух кнопок, но, в зависимости от конструкции их численность может быть увеличена. Максимально к одному устройству подключается до 10 кнопок. Большее количество кнопок нередко приводит к ложным срабатывание, поэтому существуют определенные ограничения. В любом случае потребуется установка дополнительного конденсатора. При необходимости, реле может устанавливаться в общей распределительной коробке, совместно с выключателем.
Таким образом, импульсное реле для управления освещением является довольно простым прибором в монтаже, подключении и дальнейшей эксплуатации. Среди основных преимуществ, отмечается возможность управлять освещением с заранее определенных точек в доме или квартире. В настоящее время это устройство составляет реальную конкуренцию проходным выключателям. Встроенный таймер обеспечивает необходимый режим работы и устойчивое функционирование прибора. Для перевода импульсного реле в беспрерывный режим, достаточно одного нажатия и удерживания кнопки.
Виды импульсных реле
Средства автоматики, приводимые в действие электрическим импульсом, бывают электромеханическими и электронными. Они отличаются как внутренним устройством, так и принципом действия. Но назначение у них общее.
Ниже приведены преимущества и недостатки обоих видов, ознакомившись с которыми пользователь сможет сам принять решение в пользу одного из них.
Электромеханические устройства
Конструкция данных изделий включает в себя:
- катушку управления;
- сердечник, приводимый в действие электромагнитным полем катушки;
- контактная группа, осуществляющая коммутацию цепи;
- механические узлы (пружинные и рычажные детали).
В отличие от обычных реле, импульсные аппараты не нуждаются в постоянной подаче напряжения, а работают от короткого импульса. Соответственно расход электроэнергии в них происходит только во время замыкания/размыкания контактов.
| Достоинства | Недостатки |
| · Надежность в работе, прочность конструкции; · Устойчивость к сетевым изменениям, отсутствие ложных срабатываний | Ограниченная функциональность |
Практически все представители устройств данного вида имеют механизм для крепления на DIN рейку.
Электронные импульсные реле
Основными конструктивными составляющими этого вида являются микропроцессоры и полупроводниковые элементы. На данный момент электронные изделия отличаются излишней чувствительностью к импульсным перенапряжениям, что бывает причиной ложных срабатываний. Однако, благодаря той же полупроводниковой «начинке», они делают возможной реализацию дополнительных функций. Например, совместив устройство с таймером, можно программировать время включения/выключения света.
| Достоинства | Недостатки |
| · Доступность расширения функционала; · Прогнозированное повышение надежности за счет совершенствование конструкции | Повышенная реакция на помехи в электрических сетях |
Окончательный выбор изделия всегда остается за пользователем.
Централизованное управление освещением одной кнопкой
На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.
При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).
Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.
Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.
Схема №2
— с центральным управлением
У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.
Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.
При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.
В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.
И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.
ТОП-2 разновидности импульсных реле(далее И.Р.)
Бистабильными реле называют устройства, способные находиться в двух фиксированных (стабильных) состояниях. В связи с особенностями применения их также называют иногда «блокировочными реле», потому что они призваны блокировать сеть в одном состоянии. Между ними существуют более существенные и глобальные отличия, на основе которых выделяется две категории.
Реле BIS — 403
Электромеханические импульсные Р.
Устройства данного типа потребляют электроэнергию только в момент срабатывания. Блокировочный механизм повышает надёжность и способствует экономии электричества. Такая система также защищает от колебаний в сети и помех, приводящих к ложным срабатываниям.
Основные конструктивные элементы:
- Катушка.
- Контакты.
- Кнопочный механизм с рычажками для включения/выключения.
Импульсные реле электромеханического типа считаются более надёжными и удобными в эксплуатации, потому что не боятся помех и не имеют особых требований по месту установки.
Схемы подключения реле для освещения
Электронные импульсные Р.
Отличительной особенность устройств данного типа является расширенный функционал за счёт использования микроконтроллеров. Распространённым примером является добавление таймера. Дополнительные функции помогают строить сложные системы освещения и прокладывать электропроводку удобным способом.
Основные конструктивные элементы:
- Электромагнитная катушка.
- Микроконтроллеры на печатной плате.
- Диодные запоры и полупроводниковые ключи.
Импульсные реле электронного типа более популярны за счёт вариативности. На выбор предлагаются изделия для систем освещения любой сложности. Модели подбираются под конкретное напряжение — 12V, 24V, 130V, 220V. По способу установки они делятся на DIN-стандартные, предназначенные для электрощитов, и обычные, имеющие иные способы монтирования.
Импульсное реле — интересный элемент электросети, но не стоит забывать о дополнительных модулях:
- Индикаторы работы сети (состояние освещения).
- Механический рычаг для ручного переключения.
- Программируемый таймер.
Они сделают систему освещения более сложной, но удобной при постоянной эксплуатации.
Из-за большого разнообразия моделей становится сложно подобрать подходящее реле
При выборе такого элемента для своего системы освещения следует обратить внимание на основные характеристики:
- Количество контактов и их положение.
- Допустимое напряжение и сила тока в управляемой сети.
- Сила тока, необходимая для срабатывания катушки.
- Напряжение и продолжительность управляющего сигнала.
- Максимальное число выключателей, которые можно подключить к одному реле.
На последний параметр нужно обратить особое внимание. При использовании одновременно нескольких выключателей со светодиодной подсветкой импульсное реле электронного типа может давать ложные срабатывания
Светодиоды создают колебания, которые чувствительны катушки часто срабатывают.
Схема подключения электронного импульсного реле
Назначение, принцип работы и применение
Классическое импульсное реле, как и обычное, состоит из катушки с сердечником, подвижной системы и контактной группы. Такой прибор часто называют бистабильным – потому что он имеет два стабильных состояния: с отключенными контактами и с включенными. Состояние реле сохраняется при снятом напряжении, и это является главным отличием от традиционной системы.
Бистабильное электромагнитное реле.
У реальных конструкций длительное присутствие напряжения на катушке считается ненужным и даже вредным – обмотка может перегреться. Поэтому управляется такой прибор короткими импульсами:
- первый импульс замыкает контакты;
- второй размыкает;
- третий замыкает снова и так далее.
Каждый импульс перебрасывает контакты в противоположное состояние. Формируются импульсы выключателями. Логично коммутационный прибор выполнить в виде кнопки без фиксации в нажатом положении.
Кнопочные выключатели.
Обычный клавишный аппарат здесь малопригоден – его легко забыть во включенном положении, и через некоторое время катушка выйдет из строя. Вместо выключателей можно использовать кнопки для дверных звонков.
Обозначение на схеме и диаграмма работы прибора.
Типовое реле имеет входы:
- А1 и А2 – для подключения питания 220 вольт;
- S – управляющий вход;
- NO, C, NC – клеммы контактной системы.
На самом деле переключение происходит не синхронно нажатием на кнопку – система ждет ближайшего перехода синусоиды через нулевое значение. Это сделано, чтобы ток при коммутации был равен нулю, что продлевает срок жизни контактной группы. Но подобный переход происходит дважды за период, максимальная задержка составит 0,01 секунды, поэтому короткая пауза незаметна.
Многие импульсные реле для управления электрическим освещением имеют дополнительные входы включения и отключения. Они имеют приоритет над входом S – при подаче на них напряжения можно принудительно включить или выключить реле, независимо от состояния на клемме S.
Импульсный выключатель можно использовать для создания систем управления освещением, в которых включать и выключать свет можно из нескольких мест независимо от других коммутационных аппаратов. Классически такие схемы строят на проходных и перекрестных выключателях, но применение импульсных переключающих аппаратов имеет свои преимущества.
Вопросы и практические советы
Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?
Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.
Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?
Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется. Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.
Каждое бистабильное реле подключается так же?
Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.
В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.
Использование выключателей
Исходя из конструкции импульсных реле, очевидно, что они не могут самостоятельно обеспечивать срабатывание — им требуется внешний источник сигнала управления. В данной роли к ним на помощь приходят кнопочные или клавишные выключатели, которые от стандартных отличаются наличием лишь одной стабильной позиции. Это значит, что после нажатия на такой выключатель он самостоятельно возвращается в исходное состояние, успев замкнуть цепь на время, достаточное для отправки сигнала катушке реле.
Благодаря этому количество одновременно подключенных к одному реле выключателей не ограничено и зависит только от количества необходимых точек размещения. Место установки выключателя также ничем не ограничено и может быть выбрано произвольно, в зависимости от потребностей.
Многие однопозиционные выключатели в своей конструкции имеют индикатор включения — обычно это светодиодная лампа, которая показывает, включено ли освещение в данной цепи или нет. Это может быть полезно, если с точки расположения выключателя не видно место, где размещен сам осветительный прибор.
Ассортимент выпускаемых современной промышленностью выключателей с одним нормально открытым контактом очень широк. Врезной и накладной способы компоновки позволяют использовать различный способ размещения выключателя на стене. Различные цветовые и декоративные решения позволяют полноценно применять современные выключатели в формировании дизайна помещения.
Если приобрести выключатель с двумя-тремя кнопками или клавишами, станет возможным с одной точки включать или выключать свет в нескольких сетях с импульсными реле. Например, в случае, когда рядом с выключателем расположена лестница, а наверху, чуть далее, коридор — можно включить свет с одного двухкнопочного выключателя.
Какие функции имеет реле уличного освещения?
Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.
Световое реле для уличного освещения
Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.
Реле времени
А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

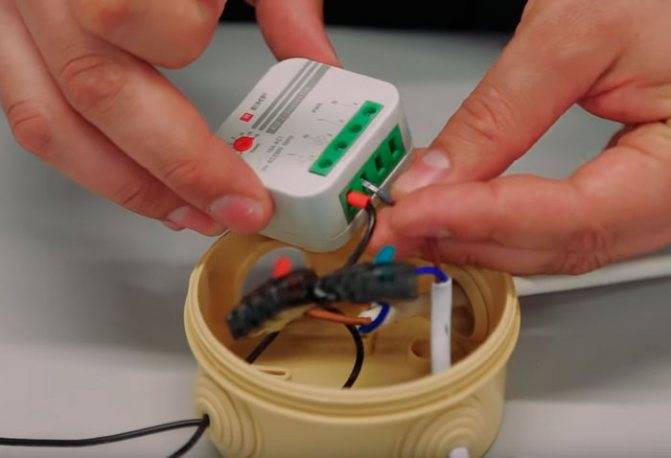

Импульсное реле для установки в распредкоробку
Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.
С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.
Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.
Схема №3 При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.
При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.
Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.
Основные технические характеристики
Реле можно классифицировать по следующим параметрам, в зависимости от назначения и области применения:
- возвратный коэффициент — это отношение тока выхода якоря к току втягивания;
- выходной ток — это максимальное значение тока в катушке при выходе якоря;
- ток при втягивании — минимальное значение тока в катушке при возвращении якоря в исходное положение;
- уставка — величина срабатывания в пределах, которые заданы в реле;
- значение срабатывания — входной сигнал, на которое устройство отвечает автоматически;
- номинальные значения — это напряжение, ток и другие величины, которые лежат в основе действия реле.
Инфракрасный детектор движения
Одним из важнейших элементов современной системы электроснабжения частного дома, многоквартирного или офисного здания являются датчики движения (рисунок 11). Они используются в контурах автоматического включения освещения, системах управления видеонаблюдением, цепях охранной сигнализации.
Рис. 11. Схема работы инфракрасного детектора движения
Датчики движения Finder (рисунок 12) отличаются широким углом обзора и регулируемым порогом внешнего освещения. Модель 18.11 имеет коэффициент влаго- и пылезащищенности IP54 и предназначена для наружного монтажа. Ее аналог, датчик 18.01, используется только в помещении. Линейка потолочных детекторов представлена датчиками 18.21 и 18.31 для открытой и закрытой (заподлицо) установки соответственно. Специальные варианты этих устройств с кодом 0300 используются в составе систем управления зданием и имеют безпотенциальные, «сухие» контакты.
Рис. 12. Серия 18 — пассивный инфракрасный детектор движения 10 A
Датчик срабатывает только тогда, когда уровень внешнего освещения опускается ниже заданного порогового значения. После обнаружения движения реле датчика замыкается и остается в таком состоянии заданное количество времени (не более 12 минут). После размыкания контактов детектор движения снова готов к использованию.

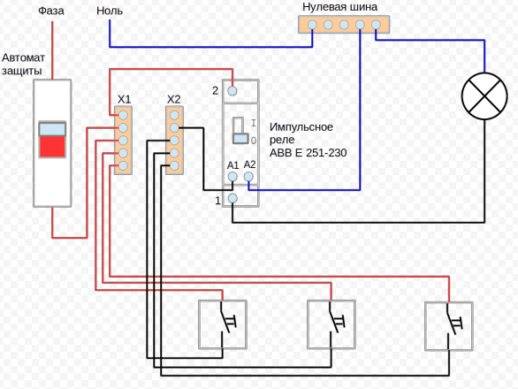

Схемы подключения
Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.
Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.
Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.
Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:
- А1-А2 – контакты катушки;
- 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
- ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).
Подключение проходного выключателя со схемой управления из двух точек
Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.
От схемы обычного подключения выключателя его отличает всего два нюанса:
- конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
- количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.
При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.
Схема подсоединения проходного выключателя из трех мест
Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.
Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.
От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.
Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.
Две группы светильников. Двухклавишный проходной выключатель
Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.
Только нужно иметь ввиду несколько нюансов:
- Это два одинарных проходных выключателя, которые установлены в один корпус;
- На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
- Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.
Схема подключения — проходной выключатель
После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.
Схемы подключения
На практике импульсные реле нашли довольно широкий спектр применении, но в быту их чаще всего используют для включения светильников из разных точек комнаты. Поэтому в качестве примеров мы рассмотрим возможность подключения импульсных устройств для передачи питания лампочкам через выключатель.
Наиболее простым вариантом является ситуация, когда в комнате вы запитываете только одну люстру или группу софитов, которые должны включаться и выключаться из нескольких точек комнаты.
Рис. 5. Простейшая схема подключения ИР
Как видите на рисунке 5, питание напрямую от автомата или распределительной коробки подается на ввод 11 РИО-1, вторая линия подключается к выключателям шлейфом, а общая точка выводится на ввод Y. С выхода 14 фаза подается на лампы освещения, а нулевой проводник с общей колодки разводится отдельной линией на лампы и соответствующий вывод импульсного реле. При такой схеме каждый из выключателей равноправно посылает сигнал, как на включение, так и на отключение осветительного оборудования. Помимо этого можно реализовать и более сложные схемы подключения с выставлением приоритета.
Рис. 6. Схема подключения на две группы потребителей
Как показано на схеме 6, здесь присутствует две группы осветительных приборов, можно взять аналогию с двумя комнатами, для каждой из которых установлено свое РИО-1. Подключение трех коммутаторов для каждой группы освещения осуществляется аналогичным образом, но к обеим группам добавлена функция глобального включения и отключения.
Здесь кнопочный выключатель, предназначенный для подачи питания на все приборы освещения, соединяется с выводом Y1 и первого, и второго импульсного реле. Поэтому при коммутации «Вкл», несмотря на состояние коммутаторов и подачи сигнала на Y свет включится в обеих комнатах. Выключатель обесточивания подключен к выводам Y2 обоих импульсных реле, который обладает преимуществом перед Y1. Поэтому при нажатии клавиши «Откл» произойдет выключение всего осветительного оборудования.
