Индукционные электрические котлы для систем отопления

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.


Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

На что смотреть при выборе котла?

Из-за просто огромного спроса на котлы, работающие на одной закладке дров свыше 12 часов, производители активно пополняют рынок новыми моделями. Как результат, практически у каждого покупателя возникает ряд вопросов, которые связаны с выбором производителя, конструкции, типа топлива.

К тому же далеко не каждый сможет правильно рассчитать мощность. Чтобы не столкнуться с этими проблемами в магазине, разберемся со всеми нюансами подробнее.

Виды оборудования по конструкции

На рынке представлены три разновидности котлов, работающих на твердом топливе. К ним относятся классические модели, пиролизные, а также пеллетные агрегаты. Первый тип станет отличным выбором, как для дома, так и для промышленного или коммерческого использования.

К достоинствам таких моделей следует отнести:

  1. Универсальность. Оборудование может работать на отопительных гранулах (пеллетах), дровах, торфе и на угле.
  2. Многофункциональность. Классические котлы отлично подходят не только для обогрева помещения, но и для нагрева воды.
  3. Эффективность. КПД представленных устройств в большинстве случае варьируется в пределах 80-85 %. Это позволяет использовать их, как в качестве основного источника тепла, так и в роли дополнительного.

Пиролизные модели чаще всего используются для подогрева воды. Работает такого рода устройства на органическом топливе.

Следует отметить, что пиролизные котлы достаточно требовательны к влажности топливного сырья. Если этот показатель будет выше 25-35 %, то эффективность обогрева значительно снизится.

Третья вариация котлов длительного горения была запатентована в Европе относительно недавно. Но за довольно короткий срок такие устройства завоевали признание среди сотен тысяч покупателей.

Работают пеллетные котлы на древесных гранулах. Изготавливается топливо из спрессованной стружки, опилок, а также ряда других видов отходов деревообрабатывающей промышленности.

К преимуществам представленного вида относят:

  • долговечность – срок эксплуатации устройства в среднем составляет больше 20 лет;
  • автономность – прибор самостоятельно и довольно хорошо поддерживает указанную владельцем температуру;
  • эффективность – КПД моделей на пеллетах достигает 90 %.

Что касается недостатков, то выделяется только один – высокая и недоступная для многих цена. Но этот минус целиком окупается простотой обслуживания и производительностью оборудования.

С особенностями работы и эксплуатации твердотопливных котлов ознакомит статья, посвященная этому интересному вопросу.

Как правильно рассчитать мощность?

Если нужно определиться с производительностью котла, важно учитывать площадь, качество утепления стен, вид используемого топливо, а также длину обогревающего контура. Расчеты можно в значительной мере упростить

Для этого нужно лишь пользоваться следующей формулой:

1 кВт на 1 м 2 помещения.

При этом высота потолков не должна превышать 3 метра. Более удобным вариантом будет воспользоваться при расчете специальной таблицей. Ниже представлена одна из них.

Мощность котлаПлощадь обогрева, кв. м.
15 кВтдо 150
20 кВтдо 200
30 кВтдо 300
50 кВтдо 500
70 кВтдо 700

С ее помощью можно за считанные минуты узнать подходящую мощность. При этом единственный параметр, который вам понадобится, – площадь помещения в метрах кубических.

Тип регулятора и ценник

Если у вас в доме наблюдаются постоянные перебои в электрической сети, то целесообразно будет выбрать котел с механическим регулятором. Он не нуждаются в подаче тока, так как его принцип действия основан на циркуляции воздуха естественным путем.

Автоматика подойдет тем, кто не хочет лишний раз заморачиваться и тратить свое время на поход в котельную. Такого рода регулятор нагнетает воздух при помощи вентилятора.

Особенности монтажа индукционных обогревателей

Нынешние индукционные электрические котлы для отопления должны монтироваться только с закрытым контуром с мембранным расширительным баком и циркуляционным насосом. Принудительная циркуляция нужна в первую очередь из-за того что интенсивный нагрев и малый объем теплообменника препятствуют созданию естественной циркуляции вода закипит до того как создадутся условия для гравитационной циркуляции.

В том случае, если индукционный отопительный электрокотел используется, как теплогенератор, тогда необходимо использовать в контуре пластиковые трубопроводы ли изолировать металлические трубы от котла монтажом пластиковых фитингов. Котел необходимо обеспечить обязательным и качественным заземлением.

Требования по установке, как и для всех электрических котлов: от поверхности пола или потолка — 80 см, от стены — 30 см Монтаж блока безопасности в состав которого входит манометр, воздушный и предохранительный клапаны, является обязательным как и для всех закрытых систем отопления. В частных домах, обычно используют типовую систему подключения.

Установка индукционных котлов должна проходить согласно инструкции или требованиям, указанным в техническом паспорте. Прибор должен располагаться строго в вертикальном положении, нижний патрубок ввода подключается к обратке, верхний соответственно к подаче. Для этого должны использоваться только металлические или металлопластиковые трубы.

Если принято решение самостоятельно установить электрический котел, необходимо помнить о заземлении. В непосредственной близости необходимо установить группу безопасности шкаф управления, на вводе — фильтры и датчик потока.

Во время приобретения нужно внимательно смотреть на мощность оборудования, которая не падает в процессе использования. Оптимальным соотношением является 60 Вт на 1м2. Для того чтобы рассчитать эту характеристику, необходимо учитывать габариты всех помещений.

Если недостаточно теплоизоляции, нужно взять более мощный котел отопления. Нынешние индукционные агрегаты могут поддерживать невысокую температуру в редко используемых помещениях. Соответственно для дома вполне подойдет электрический котел на 6 кВт.

Таким образом, наиболее простым и оптимальным решением для отопления является установка электрического котла. Они действительно более экономичные из-за меньшей инерции системы, надежности (если использовать продуманную технологию и качественные материалы) и хорошей работы автоматики, которая включает в себя только систему для поддержки температуры. Данное оборудование монтируется как резервное в частных домах и для обогрева офисов и торговых павильонов.

Электрическим котлам. Индукционный котел это лабиринт труб, на который одет индуктор. Электромагнитное поле индуктора быстро и эффективно нагревает сердечник, который и нагревает теплоноситель. Сердечник выполнен из стали до 7 мм. Из строя он может выйти, в худшем случае, через 40 лет. Микровибрация внутри индукционного котла обеспечивает ему 100% защиту от накипи.

Мощность ТЭНового котла за 4 года эксплуатации снижается на 40%. Новое поколение индукционных котлов относится к энергосберегающему оборудованию. Такие котлы снижают эксплуатационные расходы на 30 и более процентов.

Приведем пример — так при обогреве помещения в 200 квадратных метров на протяжении 5 лет, потери эффективности индукционного котла составят 0%, тогда как обычный ТЭНовый котел через пять лет будет обогревать одну треть помещения в лучшем случае.

Индукционные котлы отопления отличаются от остальных отсутствием элементов нагрева, поэтому котел в принципе не может выйти из строя. Отсутствие разъемных соединений полностью исключают протечку системы.

Стоит ли их использовать для отопления частного дома: разбираем известные заблуждения

Как мы уже говорили ранее, использование индукционных электрокотлов оправдано лишь в промышленности. Однако стоит подтвердить слова разобрав детальнее все известные мифы.

КПД и экономичность

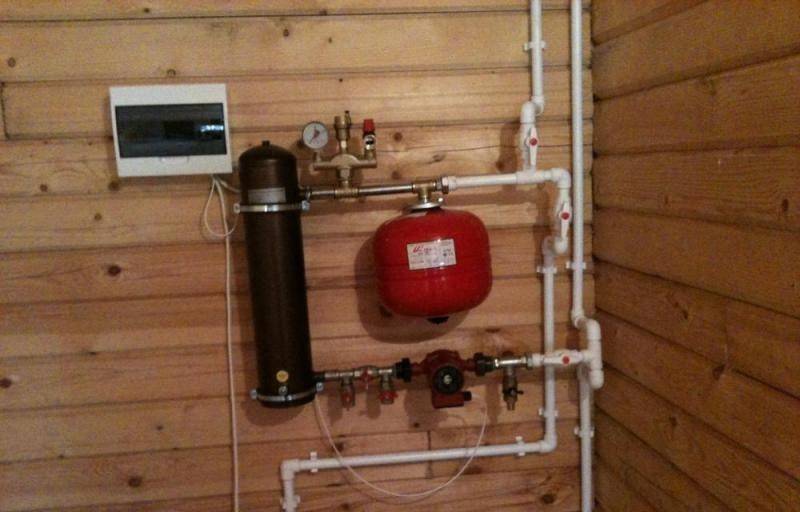

Пример компактной обвязки электроиндукционного котла в системе отопления частного дома.

Несмотря на уверения продавцов о высоком КПД, у всех современных электрокотлов он около 99%. Это значит, что, например, при максимальной нагрузке котел, производящий 9 кВт тепловой энергии будет потреблять 9,091 кВт электроэнергии. Тем не менее, со временем, за счет образования накипи, КПД ТЭНовых моделей снижается до 90 или даже 80%, поскольку для обеспечения сквозь слой накипи прежней теплоотдачи необходимо больше времени и мощности. В индукционных котлах накипь не образовывается и КПД сохраняется неизменным.

Но даже в ТЭНовых моделях можно практически полностью решить проблему:

  • фильтруя заливаемый теплоноситель;
  • установив умягчающие фильтры;
  • используя один и тот же теплоноситель, не сливая его каждый сезон. Минералы единожды осядут на ТЭНах и превратятся в несущественный слой накипи, практически не влияющий на эффективность нагрева, после чего им будет просто неоткуда браться.

С ней мы еще разберемся далее, а пока можно сделать вывод, что КПД у всех современных электрокотлов +- одинаковый, а отсутствие накипи не стоит переплаты в более, чем 50%.

Эффективность и критерии выбора энергосберегающих электрокотлов отопления

Надежность

Еще одним частым аргументом в пользу электроиндукционников является их надежность: максимально простая конструкция, а значит в ней попросту нечему ломаться.

Это действительно так, но относится абсолютно ко всем качественным электрическим котлам, поскольку, в отличие от тех же газовых, единственным элементом, который при должных условиях эксплуатации может выйти из строя, является ТЭН. Но даже они при очищенном и мягком теплоносителе служат не менее 5-7 лет.

Безопасность

С безопасностью даже у современных моделей все непросто, поскольку мощные индуктивные электрокотлы создают серьезную нагрузку на электрическую сеть, искажают синусоиду. Подключать котлоагрегат необходимо только при условии отличного состояния проводки, желательно через стабилизатор напряжения. Кроме того, магнитное поле никак не изолировано, что может негативно влиять на работу находящейся рядом электроники.

Автоматика и регулировка температуры

Типичный шкаф управления индукционным котлом.

Управление индукционным электрическим котлом производится с помощью отдельного пульта управления, который имеет довольно точные настройки, но не подразумевает программирование работы котла на ближайшие сутки или неделю.

В известных ТЭНовых моделях температура регулируется более точно: поградусно, благодаря датчику температуры. Кроме того, во многих моделях возможна установка комнатного термостата, что позволяет более эффективно и правильно регулировать работу котла по температуре воздуха в помещении, а не теплоносителя на выходе.

Как выбрать комнатный термостат для электрокотла и экономить до 30% каждый месяц

Вес и габариты

Пример использования нескольких электрокотлов малой мощности в одной системе.

Размеры индукционных котлов действительно небольшие, что позволяет установить их практически в любом месте дома. Тем не менее, это не столь существенное преимущество перед и так компактными ТЭНовыми моделями или крайне небольшими электродными котлами размером чуть более магистральной трубы.

Достоинства индукционных котлов

Из отзывов о практическом использовании котлов отопления следует, что нареканий на данный момент на оборудование не имеется. А положительных черт у него достаточное количество:

  1. Оно имеет высокую надежность. Тем более что наличие автоматики позволяет таким котлам работать надежно, не требуя при этом систематического присутствия и контроля со стороны человека. Котел может выйти из строя только в случае полного отсутствия теплоносителя, тогда сердечник перегреется и даже может расплавиться. Чтобы избежать подобного, необходим контроль за уровнем теплоносителя.
  2. Теплоноситель можно применять практически любой, главное условие – это должна быть жидкость.
  3. КПД оборудования, как и у всех электрических котлов, превышает 90%. Окончательная величина КПД определяется конструкцией теплообменника и имеющимися особенностями каждой конкретной модели.
  4. Возможность длительной эксплуатации. Ведь гореть в котле нечему, его катушка индуктивности запаивается герметично и не контактирует с носителем тепла, а витки залиты защитным составом, поэтому возможность их пробоя ничтожно мала. Да и ломаться больше нечему.
  5. Простота обслуживания и монтажа, возможного даже своими руками. Внешне этот агрегат является отрезком трубы, запаянным с двух концов. Имеются два штуцера, через которые подается к котлу теплоноситель и обратка. Еще есть шнур, подключающий автоматику.
  6. Занимает не очень много места. Длина небольших котлов составляет всего пару десятков сантиметров, а потому разместить их можно где угодно (у двери, под окном или даже на участке трубы). Если система работает без своего насоса, то котел можно устанавливать исключительно вертикально.
  7. Имеет высокую эффективность при обогреве. Поскольку инерционность котла мала, то нагрев носителя тепла после включения начнется почти сразу.
  8. Накипь на нагревательном элементе не возникает. Причин несколько: сердечник постоянно вибрирует, а потому на него не оседают отложения, да и температура носителя не превышает 90ºС. Поскольку система замкнута, и объем теплоносителя ограничен, то в качестве носителя можно применять составы, не дающие отложений.

Именно это утверждение вызывает постоянные дебаты. В случае использования для нагрева электрической энергии все виды котлов, работающих от нее, должны быть одинаковы по экономичности, так как от способа нагрева это зависеть не должно.

https://youtube.com/watch?v=k6fXWhDlyXc

Однако обладатели таких котлов в своих отзывах упорно сообщают, что экономия действительно имеется, а потому и платят они намного меньше за отопление электрической энергией. Но дело здесь не в самом котле, а в системе автоматики, руководящей работой оборудования.

А она включит котел только в тот момент, когда будет нужно поднять температуру носителя тепла. Ну а сама система малоинерционна, потому электрической энергии расходуется мало, так как оборудование «вхолостую» не работает. Однако факт остается налицо: по данным отзывов, экономия действительно имеется.

Сравнение с другими типами

Для наглядности важно сравнить параметры электрических котлов с газовыми, твердотопливными и работающими на жидком топливе

Вид топливаНизшая теплота
сгорания
КПД
котла, %
Количество топлива для выработки 1 Гкал системой отопления с учетом КПД
Каменный уголь5 200ккал/кг85164,05кг
Природный газ (метан)8 600ккал/м393107,88м3
Пеллеты из дерева3 800ккал/кг90236,7кг
Электрический котел1001163кВт/ч
Сжиженный газ10 700ккал/кг9386,49кг
Дизельное топливо10 200
(8 568)
ккал/кг
(ккал/л)
93107,88л

Зная стоимость конкретного типа топлива в своем регионе, можно определить затраты на выработку 1 Гкал тепла. Стоимость тепла, вырабатываемого электрическим котлом, существенно выше, чем у аналогов, работающих на газу или твердом топливе, практически для всех регионов страны. Однако следует учитывать, что стоимость самого котла и его установки наоборот существенно ниже.

Разница в комфорте эксплуатации, возможности автоматизировать процесс работы котла колоссальна. Электрический котел настраивают на работу по расписанию с выбором мощности, температуры теплоносителя и других важных параметров, что в сумме дает реальную экономию до нескольких раз. Для этого нужен весьма недорогой программатор, который подойдет для большинства моделей.

Газовые и твердотопливные котлы можно лишь вручную контролировать по мощности, что зачастую игнорируется, выставляя усредненное постоянное значение температуры воды. Аналогичная же система автоматизации для этих типов топлива обойдется в несколько раз дороже, чем сами котлы.

Какой индукционный котел лучше выбрать

Перед тем как выбрать индукционный электрический котел для отопления, необходимо определить возможности электропроводки в доме. При использовании бытовой сети переменного тока напряжением 220 В допускается установка оборудования мощностью до 8 кВт.

Для коммутации используется отдельная магистраль питания, изготовленная из медного провода сечением 3-5 мм² и оснащенная индивидуальным предохранительным устройством. Оборудование с повышенной мощностью требует подключения к 3-фазной сети напряжением 380 В.

Выбор оборудования для отопления частного дома предусматривает оценку затрат на электроэнергию. Производитель указывает среднесуточную и пиковую мощность индукционных устройств.

Допускается использовать индукционные приборы в качестве дополнительного источника нагрева, работающего параллельно с котлами на твердом, жидком или газообразном топливе. В соединительных магистралях предусматриваются шаровые краны, позволяющие разобщать рабочие контуры.

Наибольшее распространение на рынке получило такое оборудование:

  • вихревые установки, собираемые ижевским заводом компании «Альтернативная энергия»;
  • котлы с индукционными блоками стандартного типа, собираемые предприятием НПК «ИНЭРА«;
  • индукционные электрокотлы отопления компании «Сибтехномаш«;
  • дизайнерские установки фирмы «Miraton«, отличающиеся оригинальным внешним видом.

Часть индукционных установок поддерживают установку блока управления, корректирующего рабочие параметры при помощи приложения на смартфоне владельца. Дополнительные температурные датчики обеспечивают снижение энергопотребления в зависимости от внешних погодных условий.

При выборе учитывается площадь обогрева, теплоизоляция дома и ряд других факторов. Рекомендуется обратиться к помощи специалистов, которые оценят возможности установленного оборудования и дадут рекомендации по выбору индукционного котла.

  • https://domikelectrica.ru/indukcionnye-ili-tenovye-kotly-otopleniya-dlya-chastnogo-doma/
  • https://gradusplus.com/kotly/elektricheskie/indukcionnye-elektrokotly-dlya-otopleniya-chastnogo-doma/
  • https://santehnikportal.ru/otoplenie/induktsia-dlya-otopleniya.html
  • https://cotlix.com/indukcionnyj-kotel-dlya-otopleniya-pravda-i-mify
  • https://kotle.ru/elektrokotly/induktsionnyj-elektricheskij-kotel

Как рассчитать мощность электрического котла

Перед тем, как покупать котел, необходимо сделать расчет требуемой мощности. Мощность котла должна учитывать лимиты на электроэнергию. Из-за ограничения электроэнергии, поставляемой местными электросетями, при превышении потребления срабатывает автомат, и система обогрева дома может оказаться обесточенной. Таким образом, при выборе мощности котла следует ориентироваться на расчеты, и не допускать превышения.

Ограничением может стать площадь сечения питающего электрического кабеля. При выборе однофазного или трехфазного котла необходимо проверить соответствие мощности оборудования сечению установленного кабеля. Кроме того, на рынке предлагаются котлы постоянной и переменной (модулируемой) мощности. Первые более предпочтительны, поскольку они не могут допустить превышения потребления электроэнергии.

Приблизительный расчет мощности учитывает площадь всех обогреваемых помещений в доме и делается по формуле: М = П x Куд. / 10м2

где М – мощность электрического котла (кВт);

П – площадь отапливаемых помещений;

Куд. – удельная мощность котла, зависящая от региона:

  • для холодного климата Куд. 1,2 – 2,0
  • для умеренного 1,0 — 1,3
  • для южных районов 0,7 – 0,9

Как показывает практика, для отопления дома площадью 100 м2 в средней полосе нужен электрический котел мощностью не менее 100 х 1 / 10 = 10 кВт. Кроме мощности, отопительное оборудование можно подобрать по площади и объему дома.

Как рассчитать мощность электрокотла по площади дома

Простейший метод выбора оборудования по площади дома основан на определении нормативных потерь тепла с метра отапливаемой площади. Но нормам для небольших строений до 200 кв.м потери тепла с 1 м2 площади составляют 0,1 кВт. При площади дома в 100 м2 расчетная сумма потерь составит 0,1 х 100 = 10 кВт. Прибавляя к полученным тепловым потерям 20% (поправка на аномальные холода), получим 12 кВт.

Таким образом, для дома 100 м2 понадобится электрический котел мощностью 12 кВт. Соответственно, для дома площадью 150 м2 необходимая мощность котла составит: 0,1 х 150 х 1,2 = 18 кВт. Для дома площадью 200 м2: 0,1 х 200 х 1,2 = 24 кВт

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

  • Нержавеющей проволокой диаметром 5-7 мм;
  • Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
  • Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
  • Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
  • Двумя переходниками для соединения котла с отопительной магистралью;
  • Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

  • Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
  • Два плоских кольца для заделки торцов;
  • Сварочный инвертор;
  • Трансформатор трехфазный;
  • Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

  • При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
  • Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
  • На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Преимущества индукционного котла отопления

  • Низкие эксплуатационные расходы (до 30% ниже по сравнению с традиционными котлами).
  • Высокий КПД, который за все время службы не снижается и достигает 98%.
  • Возможность использования любого теплоносителя (вода, масло, глицерин, антифриз…).
  • Замену теплоносителя необходимо осуществлять раз в 10 лет.
  • Отсутствие ТЭНов.

Примечание! В электрических котлах ТЭНы требуют обслуживания и замены.

  • Экологичность системы (отсутствуют выбросы продуктов горения).
  • Нет необходимости обустраивать специальную котельную и склад для хранения топлива.
  • Отсутствие накипи.
  • Высокая степень пожаро- и электробезопасности.
  • Нет необходимости устанавливать систему вентиляции и дымоход.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
