Твердотельное реле своими руками: инструкция по сборке и советы по подключению

Особенности защитной цепи

Как видите, трудностей при изготовлении нет никаких. Если сомневаетесь в своих силах, то лучше, конечно, приобрести промышленный образец устройства. Можно выделить ключевые особенности самодельных реле:

1. Управляющее напряжение – 3..30 В, ток постоянный.
2. К выходу допускается подключать источники напряжением 115..280 В.
3. Выходная мощность порядка 400 Вт.
4. Минимальный ток, при котором работает устройство, составляет около 50 мА.

Если устройство используется для коммутации низких токов (до 2 А), то нет необходимости устанавливать радиатор. Но если токи высокие, будет происходить сильный нагрев элементов. Поэтому об охлаждении нужно позаботиться – установите дополнительный радиатор и кулер (если имеется возможность организовать питание для него).

Обратите внимание на то, что при управлении асинхронными моторами нужно увеличивать примерно в 10 раз запас по току. При запуске двигатель «тянет» из сети ток, который в несколько раз превышает рабочее значение

Именно по этой причине нужно использовать силовые элементы со значительным запасом по току.

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

1. Эпоксидная смола без отвердителя.
2. Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Твердотельное реле (SSR) | LAZY SMART

Твердотельное реле (ТТР) — это устройство, предназначенное для коммутации силовой нагрузки. Функционально оно ничем не отличается от обычного электромагнитного реле, но имеет другое устройство, характеристики и принцип действия. Этими особенностями обусловлены сферы, в которых использование твердотельных реле предпочтительнее, чем электромагнитных. Обо всём об этом далее по тексту…

Устройство и принцип работы

Твердотельное реле, как уже было сказано, предназначено для включения/выключения внешней нагрузки. Для этого оно имеет выходной контакт, который замыкается при подаче управляющего напряжения.

Однако, в отличие от электромагнитного реле, где выходной контакт — это два реальных металлических проводника, выходные контакты твердотельного реле выполнены на основе полупроводниковых компонентов (транзисторов, тиристоров или симисторов), то есть его выход — это электронный ключ.

Поскольку электронный ключ не может иметь нормально закрытое состояние, выход твердотельного реле всегда нормально-открытый.

Твердотельное реле имеет гальваническую развязку, то есть управляющая и коммутируемая цепи не связаны между собой электрически. Управляющий сигнал передаётся на электронный ключ с помощью встроенного оптрона.

Особенности твердотельного реле

1. Меньшие габариты по сравнению с «электромагнитным собратом»
2. Бесшумное переключение и работа
3. Высокая надёжность и долгий срок службы
4. Высокая скорость переключения (сравнима со скоростью света)
5. Отсутствие эффекта искрения и подгорания контактов
6. Сравнительно высокая стоимость
7. Более чувствительны к перегрузкам, поэтому должны выбираться с большим коэффициентом запаса (2-4 раза для обычных нагрузок и 6-11 раз для устройств с большими пусковыми токами).

Характеристики твердотельного реле

Тип управляющего напряжения. Это может быть постоянный или переменный ток

Так же стоить обратить внимание на диапазон управляющих напряжений. Например, для постоянного тока это может быть 3-32 В, а для переменного 80 -250 В

Тип коммутируемого напряжения. Аналогично управляющему напряжению может быть постоянным и переменным. Минимальные и максимальные значения коммутируемого напряжения также указываются в паспорте устройства. Максимальный ток нагрузки  —  выбирается сообразно с мощностью предполагаемой нагрузки. Количество фаз коммутируемого переменного напряжения — одно- или трёхфазные.

Области применения твердотельных реле

Исходя из принципа работы и особенностей твердотельных реле, можно сказать, что они применяются в тех случаях, когда требуется большое количество включений/выключений нагрузки за короткое время (высокая частота переключений). В таких системах обычные реле быстро вырабатывают свой ресурс и выходят из строя.

Твердотельные реле часто применяют для включения индуктивной нагрузки (например ТЭНы).

Кроме того, малые габариты и бесшумная работа, тоже могут стать причиной установки твердотельных реле.

Однако, не стоит забывать, что такие реле дороже, поэтому если можно обойтись обычным  электромагнитным реле, лучше так и сделать

Твердотельное реле постоянного тока

Используется для коммутации цепей постоянного тока. Как правило выдерживают достаточно широкий диапазон коммутируемого напряжения (порядка 5 — 230 В). В качестве электронного ключа используется транзистор.

Схема подключения:

Твердотельное реле переменного тока

Предназначены для коммутации цепей переменного тока. В качестве электронного ключа используется симистор или тиристор. Бывают однофазные и трёхфазные версии таких реле.

Реле твердотельное однофазное

Предназначено для коммутации однофазной нагрузки. Схема подключения похожа на схему в случае реле постоянного тока.

Реле твердотельное трёхфазное

Используются для коммутации трёхфазной нагрузки (например электродвигателей).

На входные контакты реле «приходят» три фазы питания, а при подаче управляющего сигнала эти фазы «появляются» на соответствующих выходных клеммах, к которым подключена нагрузка. На следующей схеме через трёхфазное реле запитаны три ТЭНа, соединённых звездой:

Для управления электродвигателями применяют специальные трёхфазные реле с реверсом.

Такое реле имеет три управляющих контакта. Один из них — общий, а два других в паре с ним образуют два управляющих входа. При подаче напряжения на первый, фазы коммутируются для прямого вращения электродвигателя, а при подаче «управляющей фазы» на другой вход — для обратного вращения.

Выход твердотельного реле

Возможности переключения выхода твердотельного реле могут быть как переменного, так и постоянного тока, аналогичными его требованиям к входному напряжению. Выходная цепь большинства стандартных твердотельных реле сконфигурирована для выполнения только одного типа переключающего действия, дающего эквивалент нормально разомкнутого однополюсного однополюсного (SPST-NO) режима работы электромеханического реле.

Для большинства твердотельных реле постоянного тока обычно используются твердотельные коммутационные устройства — силовые транзисторы, Дарлингтона и MOSFET, тогда как для твердотельного реле переменного тока, коммутационные устройства — это симисторные или двухсторонние тиристоры. Тиристоры предпочтительны из-за их высокого напряжения и тока. Один тиристор также может использоваться в схеме мостового выпрямителя, как показано на рисунке.

Наиболее распространенным применением твердотельных реле является переключение нагрузки переменного тока, будь то управление мощностью переменного тока для включения / выключения, затемнение света, управление скоростью двигателя или другие подобные приложения, где необходимо управление мощностью, эти нагрузки переменного тока может легко управляться с помощью постоянного тока низкого напряжения с помощью твердотельного реле, обеспечивающего длительный срок службы и высокие скорости переключения.

Одним из самых больших преимуществ твердотельных реле по сравнению с электромеханическим реле является его способность выключать «переменные» нагрузки переменного тока в точке нулевого тока нагрузки, тем самым полностью устраняя искрение, электрический шум и отскок контактов, связанные с обычными механическими реле и индуктивными нагрузками.

Это связано с тем, что твердотельные реле переключения переменного тока используют SCR и триак в качестве выходного переключающего устройства, которое продолжает проводить после удаления входного сигнала до тех пор, пока переменный ток, протекающий через устройство, не опустится ниже своего порогового значения или не сохранит значение тока. Тогда выход SSR никогда не сможет выключиться в середине пика синусоидальной волны.

Отключение при нулевом токе является основным преимуществом использования твердотельного реле, поскольку оно уменьшает электрические помехи и обратную эдс, связанные с переключением индуктивных нагрузок, которые видятся как искрение контактами электромеханического реле. Рассмотрим диаграмму формы выходного сигнала ниже типичного твердотельного реле переменного тока.

Твердотельное реле – устройство и особенности конструкции

На температурный режим могут влиять многие факторы: место установки, температура окружающей среды, циркуляция воздуха, нагрузка на твердотельном реле и др. При использовании на «тяжелые» нагрузки (пуск асинхронного двигателя) необходимо применять дополнительные меры по усилению отвода тепла: устанавливать на радиатор большего размера, сделать принудительное охлаждение (установить вентилятор).

Защита

• Твердотельные реле имеют встроенную RC-цепь для защиты от ложного включения при использовании на индуктивной нагрузке.
• Для защиты от кратковременного перенапряжения со стороны нагрузки необходимо использовать варисторы.Они подбираются исходя из величины коммутируемого напряжения Uвар=1,6-2Uком. Следует отметить, что современные ТР выдерживают значительные перенапряжения и без применения варисторов. Гораздо опаснее для ТР перегрузка по току.

• Для защиты от перегрузки по току необходимо использовать специальные быстродействующие полупроводниковые предохранители. Они подбираются с учетом величины номинального тока реле Iпр=1 — 1,3Iном., причем само ТР должно быть с гораздо большим запасом по току, в т.ч.учитывая пусковые токи нагрузки. Это самый эффективный способ защитить ТР от перегрузки по току. Поскольку реле способно выдерживать только кратковременную (10мс) перегрузку, то использование автоматов защиты не спасет их от выхода из строя.
• Для корректной работы твердотельного реле при маленьких токах нагрузки (соизмеримых с током утечки) необходимо устанавливать шунтирующее сопротивление параллельно нагрузке.

Примеры применения

Основное применение ТР находят в системах управления нагревом.

Твердотельные реле ZD3, VD, LA чаще всего применяют в технологических процессах, где требуется поддержание температуры с большой точностью (ПИД, Fuzzy режим).

При этом реле VD, LA будут обеспечивать плавную регулировку за счет фазового метода управления.

Твердотельные реле ZA2 чаще применяют в системах, где не требуется высокая точность поддержания температуры (двухпозиционный режим).

Твердотельные реле VA (управление переменным резистором) применяют для ручной регулировки мощности на нагрузке.

Таким устройством можно отрегулировать мощность ТЭНа или ИК-излучателя, изменять яркость свечения лампы накаливания.

Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей. Необходимо учитывать пусковые токи двигателя и ТР подбирать с многократным запасом по току.

Применять меры по дополнительному отводу тепла. Для защиты ТР от кратковременных перенапряжений использовать варисторы, а для защиты от перегрузки по току быстродействующие предохранители.

Можно организовать управление группой реле от одного источника питания.

В данном случае необходимо подобрать источник с мощностью достаточной для включения всей группы реле. При этом можно оставить возможность включения – выключения отдельного реле для управления требуемой зоной.

Наше, отечественное

Прошерстив несколько десятков сайтов с различными девайсами, остановил свой выбор на отечественной разработке RODOS-8. Это web-реле идеально подходит для подобного решения. Оно позволяет не только включать или отключать электроприборы через Интернет, но и способно «запоминать» их положение. Бесценная функция для моего случая, потому что в нашем поселке электричество могут отключать без предупреждения. А самое главное, на сайте https://silines.ru можно напрямую задать вопрос разработчикам, а все инструкции расписаны подробно и на русском языке, а не на китайском, как на Алиэкспрессе.

Через 4 дня в пункте выдачи я получил вот такие вот две коробки:

В каждом комплекте также находился патч-корд и стандартный блок питания на 12 В

Размер устройства составляет 90 на 50 на 32 мм. Весит белая коробка 85 г – примерно столько же, как и присланный вместе с ней блок питания. Итого доставка посылки обошлась мне совсем недорого. В принципе, даже с затратами на пересылку выходит дешевле, чем заказывать из Китая, но что-то я отвлекся от рассказа про цыплят.

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток  достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным током
управление переменным током

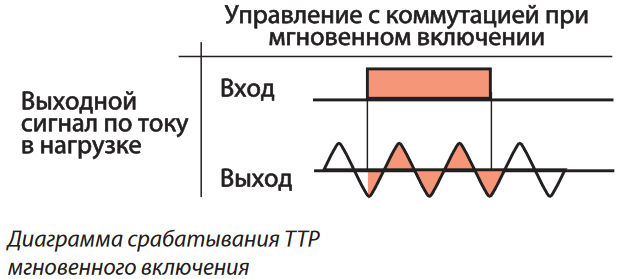

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока,  а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Поделки своими руками для автолюбителей

Привет всем, сегодняшняя статья будет полезна для автолюбителей, так как в ней рассмотрим предельно простую, мало затратную и надежную схему реле поворотников на транзисторах, подойдёт как и для ламп, так и для светодиодов.

В основном реле бывают двух типов, электромеханические и твердотельные. Самый основной недостаток обычного или электромеханического реле заключается в том, что контакты со временем обгорают, не исключено и их залипание даже если реле новое.

Представленная схема не нуждается в дополнительной настройки и заработает сразу после включения в цепь, а подключается оно в разрыв плюса питания или иначе говоря последовательно с нагрузкой.

Такая схема будет работать ну буквально вечно, а стоить будет гораздо меньше, чем готовый вариант с магазина.

Как работает схема?

По сути это несимметричный мультивибратор слегка подогнанный для работы с полевым ключом, в начальный момент времени через диод D1 заряжается конденсатор C1 оба транзистора закрыты.

Через резистор R3 заряжается электролитический конденсатор, через некоторое время напряжение на этом конденсаторе плавно нарастает до некоторого значения и как только оно будет больше напряжения отпирания транзистора VT1, последний сработает.

По его открытому переходу напряжение поступает на затвор полевого транзистора, вследствие чего тот мгновенно сработает, коммутируя нагрузку. Грубо говоря полевой транзистор у нас в качестве обычного выключателя, который управляется схемой генератора на маломощном транзисторе.

Далее после срабатывания ключа, правая обкладка конденсатора будет соединена с массой питания, а левая через эмиттерный переход первого транзистора к плюсу питания,

то есть происходит заряд конденсатора обратной полярностью.

Зарядный ток конденсатора будет удерживать оба транзистора в состоянии насыщения, в этом режиме транзисторы полностью открыты и КПД схемы достигает своего апогея.

По мере нарастания напряжения на конденсаторе, ток его заряда упадёт и ключи выйдут из режима насыщения, а в таком состоянии силовой ключик уже будет нагреваться.

Так, как конденсатор у нас был заряжен обратной полярностью на базу транзистора vt1 будет приложена грубо говоря плюсовое питание, что приводит к скоростному запирания транзистора, а вслед за ним закрывается и полевик.Всё это время через резистор R2 протекал ничтожный ток, который почти не влиял на работу происходящих процессов.

Время срабатывания полевого транзистора, а следовательно и миганий ламп зависит от номиналов C2 R2 и R3, чем больше ёмкость конденсатора или сопротивление резисторов, тем меньше частота миганий и наоборот.

Резистор R1 выполняет несколько функций и в их числе обеспечивание надежного запирания полевого ключа. Транзистор в схеме генератора можно взять любой средней мощности наподобие BD140, выбор полевого транзистора зависит от мощности коммутируемой нагрузки.

Отлично подходит транзисторы от материнских плат ПК, я же поставил IRFZ44? как самый ходовой вариант.

C таким раскладом схема может коммутировать нагрузки с мощностью до 100-150 ватт, но к транзистору скорее всего нужно будет прикрутить небольшой радиатор, а при мощности около 50 ватт в радиаторе нет необходимости.

Если нагрузка небольшая например светодиодная лампа, то вместо полевого можно использовать биполярный транзистор обратной проводимости, в этом случае схема будет выглядеть следующим образом.

На всякий случай развёл печатную плату, хотя всё можно собрать на макете.

Архив к статье:

Автор; АКА КАСЬЯН

Популярное;

• Электронное реле поворотов
• Реле поворотников на микроконтроллере, схема, печатка
• Задержка включения ближнего света или ДХО на 8-10 секунд, схема
• Заменяем электромеханическое реле на электронное
• Реле включения задних противотуманных фонарей своими руками, схема
• Твёрдотельное реле для поворотников в авто, две простые схемы
• Плавный розжиг галогеновых ламп или как продлить их срок службы
• Схема защиты от переполюсовки и КЗ для зарядного устройства АКБ

Работа геркона

Простое реле с контактами замыкания имеет в составе два сердечника с контактами, имеющие повышенную магнитную проницаемость. Они находятся в герметичном баллоне из стекла, с инертным газом, либо смесь газов. Создается давление в баллоне 50 кПа. Среда инертности не дает окисляться контактам. Баллон геркона ставится внутри управляющей обмотки, подключенной к постоянному току. При включении питания на реле образуется магнитное поле, проходящее по сердечникам контактов, по зазору и замыкается по управляющей катушке. Магнитный поток создает тяговую силу, соединяющую контакты друг с другом.

Чтобы сопротивление контактов сделать наименьшим, касающиеся поверхности покрыты серебром, радием, палладием и т.д. При выключении питания в катушке электромагнита геркона усилие исчезает, пружины размыкают контакты. В герконовых реле нет поверхностей трения деталей, контакты имеют много функций, выполняют работу магнитопровода, проводника и пружины. Чтобы уменьшить габариты катушки магнита, повышают плотность тока. Применяют провод в эмали для намотки катушки. Детали геркона штампованные, соединения производятся пайкой или сваркой. В герконах используются магнитные экраны для снижения зоны состояния включения.

Герконовое реле.

Пружины в герконовых реле установлены без дополнительного натяга, они включаются сразу, не тратя время на старт. Вместо электромагнита могут применяться также постоянные магниты. Такие герконы называются поляризованными. Усилие нажатия контактов герконового реле обуславливается магнитной силой катушки, в отличие от обычных электромагнитных реле, у которых усилие зависит от пружин. На размыкание геркон работает по-другому.

Система магнитов реле при действии электромагнитной силы намагничивают сердечники одноименно, которые отталкиваются между собой и размыкают цепь. У геркона с переключением один из 3-х контактов замкнутый, выполнен из немагнитного металла. Остальные два контакта сделаны из ферромагнитного состава. Под действием магнитного поля разомкнутые контакты замыкаются, а замкнутый немагнитный размыкается. Хотя магнитное поле есть всегда, как поле Земли, но такого поля не хватает для срабатывания геркона, поэтому им пренебрегают.
