Как красиво установить полотенцесушитель после ошибки в монтаже

Перенос водяного полотенцесушителя

Схема водяного полотенцесушителя.

Осуществлять перенос водяного полотенцесушителя намного сложнее, ведь здесь нужно будет проводить большой объем работ. Но самое главное — потребуется провести гидравлические расчеты и осуществить их согласование с ЖЭКом либо с управляющей компаний. На это уходит достаточно много времени, ведь только проект обоснованности работ, включающий в себя все необходимые расчеты, составляется в течение нескольких недель. При этом самостоятельно подготовить его без знаний в этой области не удастся. Понадобится обратиться к специалистам. Только после этого готовый проект отправляется на согласование. И здесь надо заметить, что решение принимается очень медленно. Администрация управляющей компании или ЖЭКа может производить согласование на протяжении многих недель. В этот промежуток нельзя проводить даже подготовительные работы. При этом нет гарантии, что, потратив длительное время на ожидание, вы успешно получите согласование. Ведь нередко такие изменения в общедомовую водопроводную систему вносить нельзя, соответственно, будет, получен отказ.

Теперь что касается того, как переносить водяной полотенцесушитель на другую стену. Для проведения таких работ потребуется следующее:

  • трубы;
  • болгарка;
  • шаровые краны;
  • уровень;
  • дюбеля;
  • дрель;
  • тройники;
  • отвертки, гаечные ключи.

Также потребуется купить новый полотенцесушитель. Он обязательно должен иметь в своей конструкции крана Маевского. Ведь удаление такого прибора от стояка приведет к увеличению объема возникающей воздушной пробки.

Начинать переносить полотенцесушитель необходимо с подготовительных работ. Нужно первым делом перекрыть воду у себя дома. Затем потребуется отключить подачу горячей воды непосредственно у стояка, находящегося в подвале многоэтажного дома. Это можно сделать самостоятельно, предварительно оговорив время с администрацией ЖЭКа или управляющей компанией, либо попросить сантехников, которые в них работают.

Схема переноса водяного полотенцесушителя.

Далее можно смело приступать к демонтажу старого водяного полотенцесушителя. Для того чтобы не тратить на такой процесс много времени, следует взять болгарку и срезать ею имеющееся оборудование. Если же на нем присутствуют резьбовые соединения, то тогда их просто открутите подручными инструментами.

Теперь нужно выбрать место, куда вы планируете перенести новый полотенцесушитель. Здесь можно отдавать предпочтение любому, ведь данное устройство не питается от электричества, а значит источники воды для него не будут представлять никакой угрозы. Затем нужно будет поставить тройники и соединители необходимого диаметра на те отверстия, которые остались от крепления старого полотенцесушителя. Затем можно наращивать необходимую длину из труб до нового местоположения устройства.

Далее перенос водяного полотенцесушителя на другую стену предполагает создание байпаса. Он монтируется из отрезка трубы, ее диаметр должен быть меньше, нежели тот, который присутствует у основной трубы. Но перед тем как делать его, обязательно потребуется установить на трубу полотенцесушителя краны шарового типа, а один монтируется прямо на байпас.

Сварочные работы при установке полотенцесушителя

Поэтому, для решения этой проблемы, был приглашен специалист по сварочным работам. А раз предстоят сварочные работы, то самое время сменить резьбу с дюймовой на меньшую. Дюймовые краны на полотенцесушителе смотрятся как экскаватор на проспекте и слишком бьют по глазам. Были куплены краны с американкой на 3/4 дюйма, отрезки труб с резьбой и переходные муфты для полотенцесушителя, с одного дюйма на 3/4.

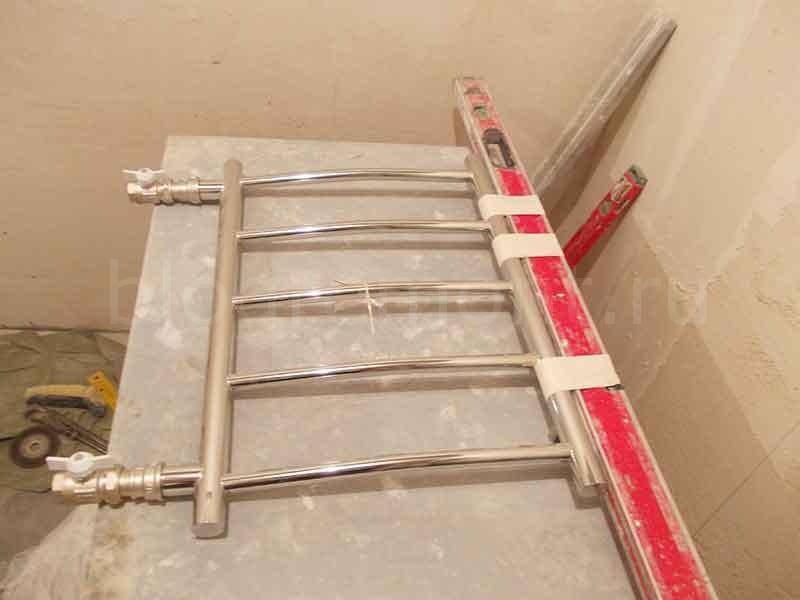

Для начала нужно было собрать всю конструкцию вместе с полотенцесушителем и всеми фитингами воедино, примерить на место, а уж потом отрезать дюймовые трубы до нужного расстояния.

Замечу, что трубы на 3/4 дюйма, прекрасно входят в трубы дюймовые, что позволяет без лишних проблем откорректировать и выставить искомое положение полотенцесушителя, что и было сделано. Отрезки труб были зачищены от ржавчины с помощью болгарки со специальной насадкой для наждачных кругов на “липучке”.

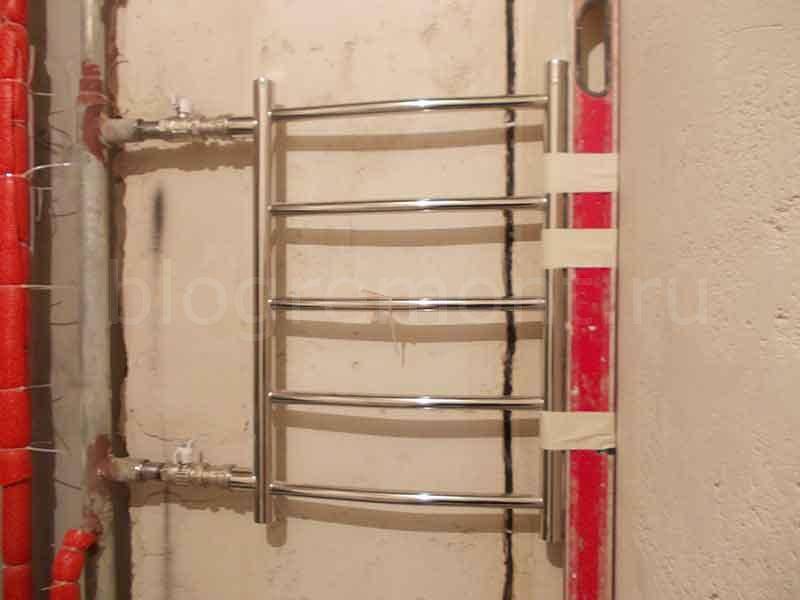

Для облегчения корректировки, к краю полотенчика малярным скотчем был прикреплен реечный уровень. Это ноу-хау, было что-то сродни “самоисполняющемуся пророчеству”. Уверен, что вы поймете, о чем я говорю, если взглянете на фото.

С обратной стороны у этой модели полотенцесушителя есть резьба для крепления. В нее были вкручены стержни, позволяющие выставить полотенчик параллельно стене. Не скажу, что нужного расстояния я добился с первого раза. Но с помощью рулетки и глаз, имеющихся в комплекте инструментов каждого ремонтника, все было сделано практически до миллиметра.

Теперь, когда мы добились правильного расположения, можно зафиксировать элементы свариваемых труб, то есть слегка прихватить их в трех местах. Это позволит снять краны и сам полотенцесушитель на время сварки. В процессе сварки труба очень нагревается, и совершенно незачем подвергать кран воздействию температур больших, чем тех, на которые он рассчитан.

На время “прихваток”, вся конструкция закрывается от искр покрывалом. Искры оставляют следы на многих поверхностях. Нам этого не нужно.

После предварительной сварочной подготовки, покрывало убирается, полотенцесушитель с кранами снимается и наступает время для основных сварочных работ. На это время я иду на балкон пить чай и курить.

Когда сварочные работы заканчиваются и шов остывает, самое время прикрутить краны на место и присоединить полотенцесушитель на место. Все получилось, как и было задумано. Снимаем полотенчик до лучших времен, то есть до завершения облицовки стен плиткой.

Звоним местному сантехнику, чтобы дал давление воды, и ждем результата. Убедившись, что все в порядке, облегченно вздыхаем и собираем инструменты.

После отделки стен плиткой, полотенцесушитель устанавливается на место. Отверстие в коробе, из которого выходят трубы, закрывается специальными разъемными отражателями, которые видно на фото ниже.

Сам же полотенцесушитель аккуратно вписался в нишу, словно созданную для него. Сразу под ним будет установлена стиральная машина, что тоже удобно.

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

  • У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
  • Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Часто встречаемые ошибки монтажа

Если подключать полотенцесушитель своими руками, то можно совершить ошибки. Частые из них:

1.выбор неправильной формы труб, не соблюдение наклона подводящих патрубков. Теплоноситель может застаиваться, если не сделать уклон труб на узких участках стыков, также врезать патрубки выше, чем расположены отводы.

2.установка кранов для затворов до байпаса, без установки перемычки, либо на самом элементе.

3.если система подключена к отопительной сети, и выполняют стравливание воздушных излишков. Не зная способ подключения прибора, пользователи могут принимать остывание сушилки за наличие воздуха в трубах. Они отсоединяют трубы, чтобы стравить пробку. В отопительном стояке постоянно циркулирует вода. Если не перекрыть стояк и демонтировать трубы, то образуется потоп.

4.применение труб из металлопластика для подводов. Чтобы сэкономить место, многие делают установку гибких шлангов для отводов. Гидравлическое сопротивление увеличивается, внутрь проникает воздух, образуя застои воды. Фитинги из данного материала отличаются толстой внутренней частью для укрепления соединения, но при этом сужается сечение трубы.

5.слишком сильно сужается байпас. Если размер перемычки меньше на более одного типоразмера, то нарушается циркуляция воды, температура ее падает во всех потребительских узлах, находящихся ниже, также снижается напор в стояке.

При наличии ошибок монтажа сушилки снижается давление в водоснабжении, повышается нагрузка на участки стыков прибора. Если случится авария из-за неправильного монтажа, то виновник будет выплачивать ущерб, принесенных соседям.

Виды воздушных пробок

Причиной образования воздушных пробок в приборе может быть несколько. Наиболее распространенные – это:

Отключение горячей воды летом с дальнейшим перезапуском. Так, попавший в систему воздух, способен накопиться непосредственно в змеевике.
Неграмотно подключенный прибор. Для максимальной производительности в процессе установке нужно соблюдать некоторые правила

Чтобы избежать сужения труб, важно соблюдать схему включения, а также уклон.
Неграмотная форма прибора. Часто производители из Китая совершают такие промахи, не очень разбираясь в нюансах инженерии

По итогу выходит, что змеевик, имеющий тонкие трубы и резкие переходы, может легко стать местом для образования воздушных пробок. Таких моделей следует избегать. Ведь в тонких трубах буде плохо циркулировать вода, при этом маленький диаметр станет проблемой для подключения.

Схем подключение имеется большое множество. Когда змеевик был подключен неграмотно, тогда причина завоздушивания заключается именно в этом.

Допустимые и нерекомендуемые схемы подключения

Способы устранения неполадок

Удаляем воздушные пробки. Спустить воздух с оборудования и радиаторов отопления можно с помощью специального воздухоотводчика (ещё его называют радиаторным клапаном либо краном Маевского). Нужно вставить в отверстие клапана отвёртку и повернуть её до такой степени, чтобы было отчётливо слышно, что из труб выходит воздух (послышится характерное шипение). Об окончании процесса разводушивания сообщит слабый поток воды.

Избавляемся от засоров. Для этой процедуры отключают воду и отсоединяют полотенцесушитель от стояка. Учтите, что в оборудовании останется несколько литров воды, поэтому подставьте на пол чашу для сбора воды. Для удаления засоров используется как механический, так и химический способ.

Для первого берут сантехнический трос и насаживают на него самодельный ёршик. Конструкцию вводят в трубы и поступательно-вращательными движениями чистят засоры. При сильных загрязнениях не обойтись без химических средств (подойдёт любое средство для очистки труб)

При использовании важно следовать инструкции на упаковке

Нормализация циркуляции. Чтобы равномерно нагревался полотенцесушитель, при его монтаже позаботьтесь об установке байпасов. Они помогут избежать перепадов температур между первой и последней точкой.

Фото 2. В процессе подпитки теплоносителем в систему отопления проникает определённое количество растворённого в воде воздуха, кран Маевского служит для устранения этой проблемы.

Чтобы избежать дальнейшего исправления монтажных ошибок, монтируйте оборудование согласно следующим правилам:

  • верхний вывод полотенцесушителя расположите ниже относительно отвода стояка, а нижний вывод — выше начала обратной магистрали;
  • на пути прохождения воды не должно быть петель;
  • сечение оборудования выполняется с учётом его гидравлического змеевика;
  • требуется оборудовать прибор краном Маевского.

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания

Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Что такое полотенцесушитель?

Полотенцесушитель – это дополнительный отопительный прибор для ванной, который осуществляет обогрев помещения до приемлемой температуры. Его устройство достаточно простое, он представляет собой изогнутую трубу, закрепляемую с помощью специальных кронштейнов на стене санузла. Он выполняет следующие функции:

  1. Обогрев помещения. А ванной комнате не предусматривается установка настенных отопительных приборов, поэтому внутри этого помещения всегда немного прохладнее, чем в остальной квартире. Особенно это ощущается после приема ванной, ведь если разгоряченное горячей водой тело резко охладить, можно и заболеть. Полотенцесушитель в ванной поднимает температуру до комфортных значений.

  2. Снижение влажности в санузле. Из-за постоянного контакта с водой в помещении ванной всегда повышенная влажность, из-за этого часто страдает отделка стен, потолка или пола, мебель. Полотенцесушитель за счет своей температуры подсушивает помещение, делая микроклимат санузла более приемлемым и комфортным.
  3. Сушка белья. чаще всего используется для сушки белья и других банных принадлежности. Это очень полезная функция этого незаменимого прибора, особенно если он подключается в системе горячего водоснабжения, а не к отоплению, тогда он поможет сушить одежду даже летом.

Разновидности современных полотенцесушителей

Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.

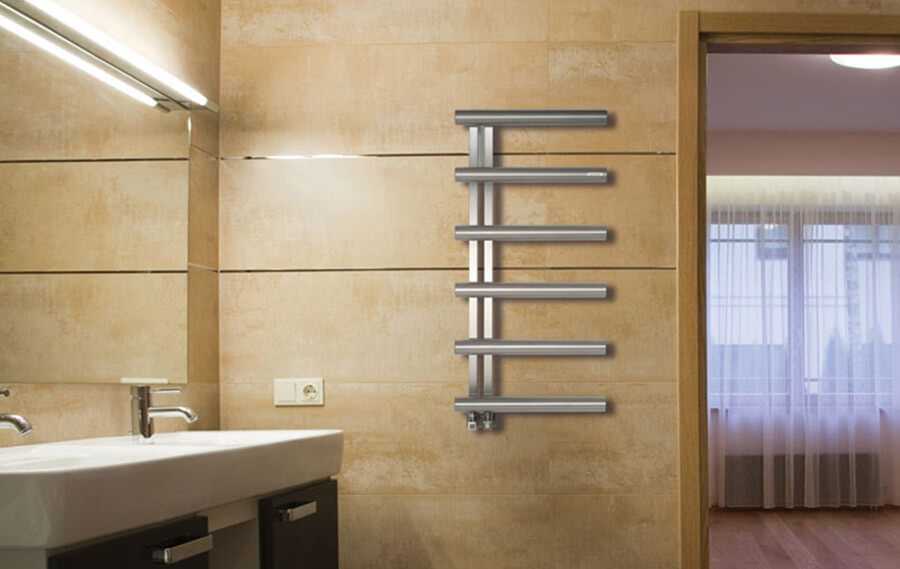

Красивый полотенцесушитель может стать стильным украшением интерьера ванной комнаты. Считается, что хромированные модели работают дольше и несколько эффективнее

Устройство полотенцесушителей разного типа, разумеется, принципиально различается.

В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.

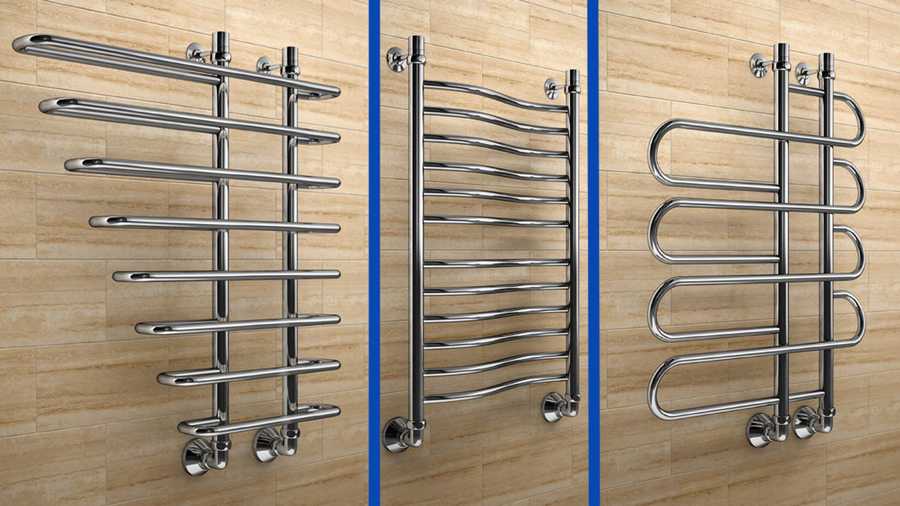

Виды конструкций, материалы

Полотенцесушитель, прямая обязанность которого — обеспечить быстрое высыхание белья, также играет еще одну роль – он служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

  1. Вода. Это классические змеевики, по которым проходит горячая вода. Чаще их подключают к стояку воды, реже (обычно в частных домах) — к системе отопления.

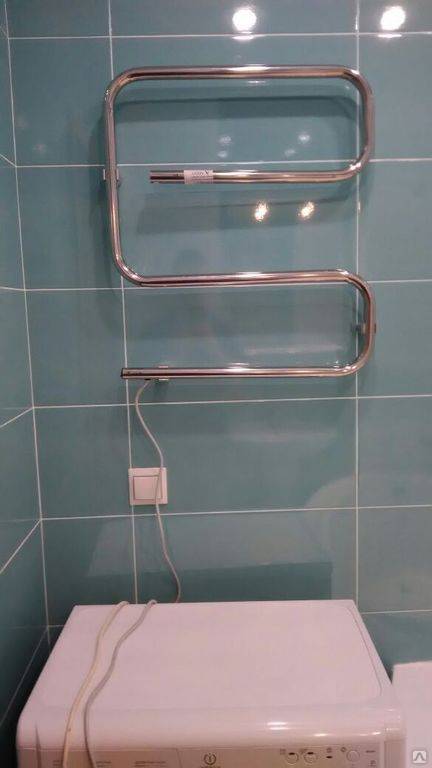

  2. Электрический. Эти полотенцесушители нагреваются электричеством. Достоинства — отсутствие необходимости устанавливать их в определенном месте (рядом с трубами), возможность регулировки и отключения для экономии электроэнергии.
  3. Комбинированный водяной и электрический одновременно: две катушки, одна из которых вращается, имеют разные источники тепла. Их отличает повышенная цена.

Самостоятельная установка возможна, если вы приобрели водяная модель. В этом случае вам не потребуется посторонняя помощь. Электрический или комбинированный полотенцесушитель требует навыков. Чем проще сама конструкция, тем проще управлять ее подключением самостоятельно.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

  1. Обычная сталь. Это самый бюджетный вариант. Его недостатки относительны: он массивен и не слишком привлекателен. Однако первый недостаток превращается в преимущество, поскольку эти тяжелые конструкции долговечны, второй устраняется окраской.

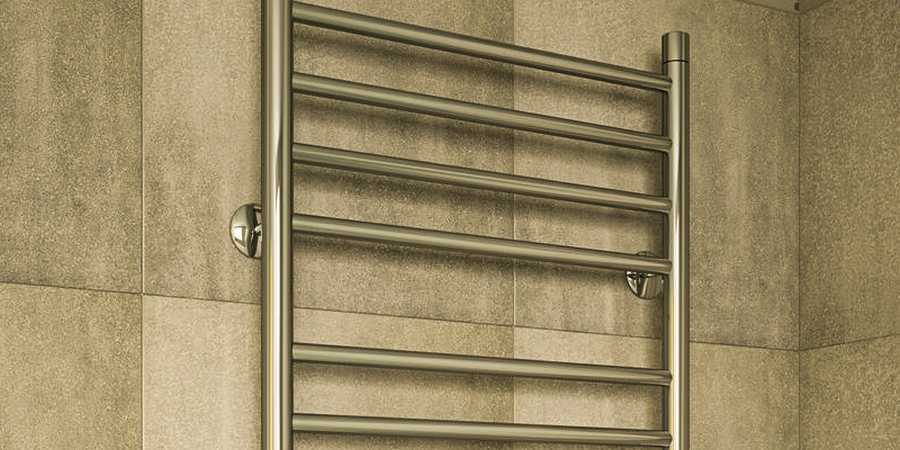

  2. Нержавеющая сталь. Это безусловный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители прочные, надежные и эффектно смотрятся без какой-либо отделки. Коррозия, перепады температур, давление им тоже наплевать.

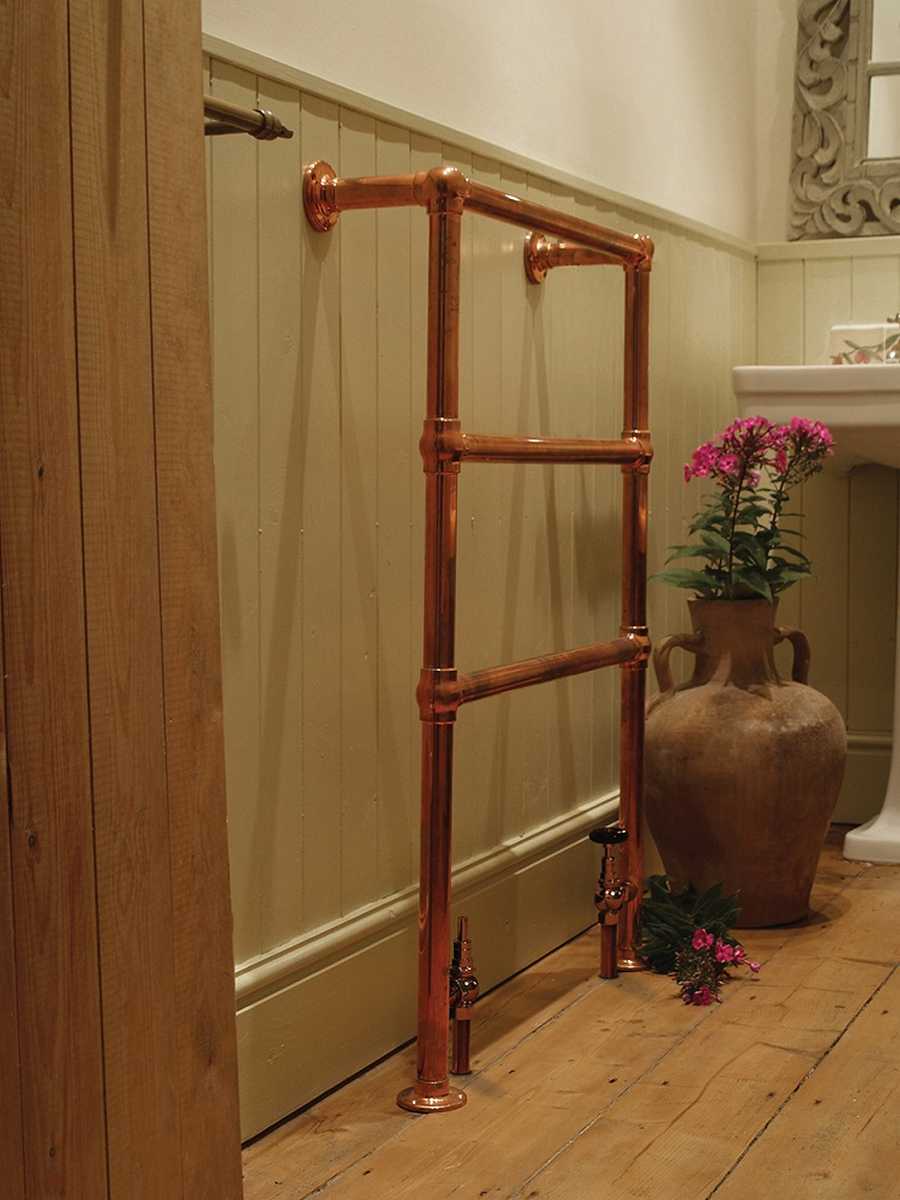

  3. Латунь. Медь. Такие модели часто имеют сложную форму, устойчивы к коррозии, но не способны выдерживать перепады давления так же прочно, как сталь. Медь отличается высокой скоростью сушки полотенец, но высокая цена – обратная сторона этой медали.

Как правильно установить водяной полотенцесушитель своими руками

Монтаж оборудования водяного типа отличается от установки электрических полотенцесушителей.

Существует несколько схем врезки оборудования.

Ниже описан подробный процесс монтажа водяного полотенцесушителя своими руками.

Варианты подключения

Установить устройство можно двумя способами:

  1. Подключить к системе отопления. В такой ситуации требуется после снятия старого устройства, установка специальных кранов, байпасов, американок. Подключается оборудование параллельно с системой отопления.
  2. Подсоединить к системе горячего водоснабжения. Сушилку врезают в систему водоснабжения, подключаясь последовательно. Это делают непосредственно внутри самой квартиры, никаких дополнительных работ не требуется. Есть один нюанс такого подключения — это снижение температуры горячей воды.

Демонтаж старого

Первое, что требуется сделать — демонтировать старое оборудование, но важно согласовать свои действия с ЖЭКом, чтобы была возможность отключить стояк. Демонтируют оборудование следующим образом:

  • Если устройство не образует единую конструкцию с магистралью горячей воды и присоединено при помощи фиксирующих элементов, то их откручивают.
  • Если змеевик приварен к стояку, то для его обрезки используется болгарка. Делать это нужно таким образом, чтобы оставшейся части трубы было достаточно для нарезки резьбы.
  • В одном и другом случае последним этапом является снятие сушилки с кронштейнов.

Справка! Высота выреза стояка должна быть больше расстояния между патрубками нового устройства на длину использованных муфт, сгонок, которые потребуются в дальнейшем для установки байпаса.

Вывод и сварка труб

Для подключения устройства к системе водоснабжения рекомендуется пользоваться полипропиленовыми трубами

В процессе важно качественно провести сварочные работы или припаивание труб к водопроводу

Потребуются определённые навыки для проведения таких работ. Соединение труб с муфтой проводится моментально после работы паяльником. Рекомендуется доводить температуру паяльного устройства до 260 °C.

Как сделать байпас перед устройством, монтаж американок и кранов

Для установки байпаса потребуется сделать резьбу на концевых участках труб. Если после снятия предыдущего устройства резьба осталась, то их достаточно очистить и прогнать при помощи плашки. Это улучшит соединение. Если же резьбы нет, при помощи такой плашки она нарезается. После подготовки труб, проводят установку запорных кранов, используя сварку. Аналогичным образом устанавливаются любые запорные краны, американки или байпасы.

Установка на полипропиленовые трубы со всеми фитингами

Установка прибора и присоединение его к стене — последнее, что нужно сделать. Проводятся работы по следующей схеме:

наносят разметку под кронштейны;

готовят отверстия и вставляют в них дюбеля, кронштейны, прикручивают к сушилке;

фиксируют сушилку при помощи шурупов;

для подключения оборудования к полипропиленовым трубам используют фитинги, при этом важно намотать на резьбовое соединение уплотнительную льняную подмотку, для надёжного соединения и предотвращения протечек. Важно!

Важно!

Закрепляя змеевик на стену, важно сделать эторовно и соблюдать горизонтальность расположения устройства

Как правильно установить водяной полотенцесушитель своими руками

Монтаж оборудования водяного типа отличается от установки электрических полотенцесушителей.

Существует несколько схем врезки оборудования.

Ниже описан подробный процесс монтажа водяного полотенцесушителя своими руками.

Варианты подключения

Установить устройство можно двумя способами:

  1. Подключить к системе отопления. В такой ситуации требуется после снятия старого устройства, установка специальных кранов, байпасов, американок. Подключается оборудование параллельно с системой отопления.
  2. Подсоединить к системе горячего водоснабжения. Сушилку врезают в систему водоснабжения, подключаясь последовательно. Это делают непосредственно внутри самой квартиры, никаких дополнительных работ не требуется. Есть один нюанс такого подключения — это снижение температуры горячей воды.

Демонтаж старого

Первое, что требуется сделать — демонтировать старое оборудование, но важно согласовать свои действия с ЖЭКом, чтобы была возможность отключить стояк. Демонтируют оборудование следующим образом:

  • Если устройство не образует единую конструкцию с магистралью горячей воды и присоединено при помощи фиксирующих элементов, то их откручивают.
  • Если змеевик приварен к стояку, то для его обрезки используется болгарка. Делать это нужно таким образом, чтобы оставшейся части трубы было достаточно для нарезки резьбы.
  • В одном и другом случае последним этапом является снятие сушилки с кронштейнов.

Справка! Высота выреза стояка должна быть больше расстояния между патрубками нового устройства на длину использованных муфт, сгонок, которые потребуются в дальнейшем для установки байпаса.

Вывод и сварка труб

Для подключения устройства к системе водоснабжения рекомендуется пользоваться полипропиленовыми трубами

В процессе важно качественно провести сварочные работы или припаивание труб к водопроводу

Потребуются определённые навыки для проведения таких работ. Соединение труб с муфтой проводится моментально после работы паяльником. Рекомендуется доводить температуру паяльного устройства до 260 °C.

Как сделать байпас перед устройством, монтаж американок и кранов

Для установки байпаса потребуется сделать резьбу на концевых участках труб. Если после снятия предыдущего устройства резьба осталась, то их достаточно очистить и прогнать при помощи плашки. Это улучшит соединение. Если же резьбы нет, при помощи такой плашки она нарезается. После подготовки труб, проводят установку запорных кранов, используя сварку. Аналогичным образом устанавливаются любые запорные краны, американки или байпасы.

Установка на полипропиленовые трубы со всеми фитингами

Установка прибора и присоединение его к стене — последнее, что нужно сделать. Проводятся работы по следующей схеме:

наносят разметку под кронштейны;

готовят отверстия и вставляют в них дюбеля, кронштейны, прикручивают к сушилке;

фиксируют сушилку при помощи шурупов;

для подключения оборудования к полипропиленовым трубам используют фитинги, при этом важно намотать на резьбовое соединение уплотнительную льняную подмотку, для надёжного соединения и предотвращения протечек.

Важно!

Закрепляя змеевик на стену, важно сделать эторовно и соблюдать горизонтальность расположения устройства

Системы внутреннего холодного и горячего водоснабжения

5. Системы водопровода горячей воды 5.1. В зависимости от режима и объема потребления горячей воды на хозяйственно-питьевые нужды зданий и сооружений различного назначения следует предусматривать системы централизованного водоснабжения или местные водонагреватели.

Примечание. При необходимости подачи горячей воды питьевого качества на технологические нужды допускается предусматривать подачу горячей воды одновременно на хозяйственно-питьевые и технологические нужды.

5.2. Не допускается соединять трубопроводы системы горячего водоснабжения с трубопроводами, подающими горячую воду непитьевого качества на технологические нужды, а также непосредственный контакт с технологическим оборудованием и установками горячей воды, подаваемой потребителю с возможным изменением ее качества.

5.3. Выбор схемы подогрева и обработки воды для систем централизованного горячего водоснабжения следует производить согласно СНиП 2.04.07-86* и |Руководству по проектированию тепловых пунктов”.

5.4. В системах централизованного горячего водоснабжения следует предусматривать размещение пунктов подогрева воды, как правило, в центре района потребления горячей воды.

5.5. Разрешается не предусматривать циркуляцию горячей воды в системах централизованного горячего водоснабжения с регламентированным по времени потреблением горячей воды, если температура ее в местах водоразбора не будет снижаться ниже установленной в разд. 2 настоящих норм.

5.6.* В зданиях и помещениях лечебно-профилактических учреждений, дошкольных и жилых зданиях в ванных комнатах и душевых следует предусматривать установку полотенцесушителей, присоединяемых к системам горячего водоснабжения, как правило, по схеме, обеспечивающей постоянное обогревание их горячей водой.

Примечания: 1. При подаче горячей воды системами централизованного горячего водоснабжения, присоединенными к теплосетям с непосредственным водоразбором, допускается присоединять полотенцесушители к самостоятельным системам отопления круглогодичного действия ванных комнат и душевых.

2. На полотенцесушителях следует предусматривать запорную арматуру для их отключения в летний период.

5.7. В жилых и общественных зданиях высотой свыше 4 этажей следует объединять группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы следует объединять от трех до семи водоразборных стояков. Кольцующие перемычки следует прокладывать по теплому чердаку, по холодному чердаку под слоем теплоизоляции, под потолком верхнего этажа при подаче воды в водоразборные стояки снизу или по подвалу при подаче воды в водоразборные стояки сверху.

Примечание. Допускается не закольцовывать водоразборные стояки при протяженности кольцующей перемычки, превышающей суммарную протяженность циркуляционных стояков.

5.8. В зданиях высотой до 4 этажей, а также в зданиях, в которых отсутствует возможность прокладки кольцующих перемычек, допускается устанавливать полотенцесушители:

на циркуляционных стояках системы горячего водоснабжения;

на системе отопления ванных комнат круглогодичного действия, при этом водоразборные стояки и разводящие трубопроводы следует прокладывать совместно с трубопроводами отопления в общей изоляции.

5.9. Присоединение водоразборных приборов к циркуляционным стоякам и циркуляционным трубопроводам не допускается.

5.10. Для сельских населенных мест и поселков выбор типа системы горячего водоснабжения определяется технико-экономическим расчетом.

5.11. Установку баков-аккумуляторов в системе централизованного горячего водоснабжения следует предусматривать согласно разд. 13.

5.12.* Давление в системе горячего водоснабжения у санитарных приборов должно быть не более 0,45 МПа (4,5 кгс/кв.см).

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

  • использование байпаса;
  • отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
  • расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
  • пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Нюансы отделочных работ

Разводка труб при установке полотенцесушителя может быть скрытая внутри стены или проложенная на ее поверхности. Первый вариант выглядит более эстетично.

Чтобы спрятать подводящий трубопровод необходимо предварительно провести замеры и поделать соответствующие канавки в поверхности стены. Для маскировки труб используют бетонный кожух, короб из пластика или гипсокартона.

Если планируется оставить трубы на поверхности, то лучшим вариантом будет использование декоративных каркасных конструкций. Особой популярностью пользуются пластиковые короба для скрытия разводки. Их установка обеспечивает защиту трубопровода от возможных механических повреждений, а также скопления грязи и пыли

Чтобы обеспечить удобную эксплуатацию полотенцесушителя рекомендуется в декорирующей конструкции оставить небольшие проемы в местах расположения запорных механизмов. Скрыть вентили можно с помощью дверок.

Виды водоснабжения в домах

Рассмотрим способы снабжения водой дома:

  1. Циркуляционный (закольцованный). Устанавливается почти во всех квартирах многоквартирных домов. Подача воды осуществляется по стоку, а вытекает по обратке. Такой принцип не позволяет остывать горячей воде. Полотенцесушители следует подключать именно к обратной системе, поскольку они будут очень горячими.
  2. Тупиковый. Принцип работы основывается на прямой подаче горячей воды потребителю. Из недостатков данного способа следует выделить то, что если воду долго не использовать, то, для того чтобы запустить полотенцесушитель, ее приходится сливать.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
