Укладка кирпича вокруг корпуса из металла
Работа проводится в таком порядке:
- Кладем первый ряд так, чтобы все кирпичи были на одном уровне. Для начала — на сухую.
- Готовим раствор и начинаем кладку, используя выравнивающие подкладки при необходимости. Первый ряд должен вплотную прилегать к металлу.
- Следующие ряды отстоят от металла на 50-70 миллиметров. Задаем направление стенки, сохраняя необходимый зазор, для чего укладываем вплотную к металлу кусочки кирпича, обеспечивающие нужный зазор.
- Кирпич можно класть как торцом, так и плашмя. Однако в последнем случае материала понадобится вдвое больше.
- На третьем ряду нужно предусмотреть отверстие для циркуляции воздушных потоков по зазору между металлом и кирпичами.
Не забываем об уровне и отвесе, которыми проверяем вертикальность и горизонтальность рядов. Если нужно чтобы кладка имела эстетичный вид, можно применять расшивку. Однако делать это нужно пока не высох раствор. Также можно применять рейки. За два ряда до окончания кладки (то есть в предпоследнем ряду) нужно предусмотреть щели между кирпичами для подачи в помещение теплого воздуха за счет конвекции.
При наличии материала и схемы укладки кирпича построение кирпичной буржуйки не представляется сложной задачей. Успех гарантирован, если не спешить и внимательно следовать инструкциям, поскольку при нарушении ровности кладки придется переделывать значительную часть работы.
Как обложить буржуйку кирпичом своими руками? Инструкция
Первым делом нужно подготовить раствор.
Шаг 1. Подготовка раствора
Раствор, как и сами кирпичи, должен быть жаропрочным. Простой вариант – это купить сухие смеси для кладки печей. Для приготовления раствора нужно лишь добавить воду и размешать в нужных пропорциях. Преимуществами этого варианта являются: экономия времени, отсутствие необходимости подбирать жирность глины и гарантия того, что кладка получится качественной. Этот вариант предпочтителен для тех, кто не хочет тратить лишнее время и не уверен в своих силах.
Более трудоемкий вариант – приготовить раствор своими руками. Для определения необходимых пропорций нужно учитывать жирность глины, чем она выше, тем больше песка нужно.
Для приготовления раствора нужно замешать глину с водой, если глина жирная, то соотношение должно быть 1:1, если сухая – 1:2. Оставить смесь на сутки. Далее необходимо процедить глину и добавить в нее песок, чтобы получилась сметанообразная масса.
Нужно использовать только чистую воду без механических и химических примесей. Повышенное содержание минеральных солей приведет к образованию пятен и разводов, которые будет тяжело убрать.
Для того чтобы придать раствору прочность, нужно добавить 1 кг цемента на 10 кг глины и 150 г соли.
Перед тем, как начинать работы, рекомендуем проверить качество приготовленного раствора. Сделать это просто: нужно соединить с его помощью несколько кирпичей, оставить на 5-10 минут. Далее взять верхний кирпич, если нижний не отвалится, раствор качественный, и можно переходить к следующему шагу. Если нижний кирпич упал, то необходимо скорректировать соотношение добавленных компонентов.
Другой вариант оценки качества раствора: скатать колбаску 20х1,5 см, сложить ее в кольцо. Если появились мелкие трещинки, то раствор подходит для кирпичной кладки, если трещин нет, то он слишком жирный и нужно добавить песок, если трещины слишком крупные, то, наоборот, песка в смеси больше, чем нужно.
Безусловно, если раствор жирный, то он без труда укладывается легким слоем, не образует трещины, но уже при высыхании дает большую усадку, поэтому для печных работ такой вариант совершенно не подходит. Чересчур тощий раствор также не подходит, он не дает усадку, но при высыхании он крошится.
Шаг 2. Предварительная подготовка печи к работе
Прежде чем переходить к кладке, нужно убедиться, что пол в бане выдержит подобную нагрузку. Кирпичи, тем более полнотелые, весят достаточно много, поэтому после кладки печь станет оказывать высокую нагрузку на основание.
Прочное, железобетонное перекрытие может выдержать нагрузку до 800 кг на квадратный метр, любое другое перекрытие – не более 150 кг. Если вес печи более 800 кг, то понадобится сделать дополнительный фундамент.
Прежде чем обкладывать буржуйку кирпичом, нужно установить ее на специальное укрепленное основание. Чтобы его сделать, необходимо постелить на пол асбестовый картон, покрыть его стальным листом, уложить кирпичи в два плотных ряда.
Если вы планируете делать обкладку к уже построенной бане и установленной печи, то печь нужно отсоединить и отодвинуть. Если пол уже старый и разрушенный, то оптимальный вариант – это вырезать лаги и залить основание под печь цементным фундаментом, конечно, если баня на первом этаже. Далее также постелить асбестовый картон, лист металла и один ряд кирпичей.
Кирпичная буржуйка, обшитая металлом
Выбираем материалы
Для реализации такой конструкции печи потребуются:
- лист металла, с минимальной толщиной 3-4 мм;
- стальной уголок, подбирается в зависимости от конструктивных особенностей печи;
- огнеупорный кирпич;
- колосниковая решетка;
- дымовая труба.
Подготовка деталей
Согласно чертежу, производится разметка элементов печи, которые вырезаются способом, соответствующим толщине металла. На листах металла размечаются детали: стенки, днище и варочная панель.
В передней панели вырезают отверстия под топку и поддувало. Передняя панель снабжается отверстием круглой формы, предназначенной для монтажа дымовой трубы.
Схема
Монтаж буржуйки
При помощи сварки производится сборка деталей трех панелей изделия в порядке, установленном в чертеже. После этого конструкция переносится его на ранее сооруженный фундамент.
Затем производится укладка кирпича согласно порядовке. После ее окончания происходит монтаж боковой стенки и крышки печи, в которую устанавливается патрубок для монтажа дымовой трубы.
Дверца для топки
По чертежу происходит изготовление дверцы топки. Ее вырезают из стального листа, предусмотрев для навешивания проушины и устройства для фиксации в закрытом положении. На стенке приваривают ответные элементы.
Дверка поддувала изготавливается аналогичным образом.
Дверца для топки
Виды кладок
Облицовка в разрядку обеспечивает качественную циркуляцию воздуха по помещению
В зависимости от места расположения печи и ее предназначения могут применяться разные способы выкладывания стенок. Во всех случаях они выкладываются не вплотную, а возле котла с зазором в пределах 3-10 см.
Кирпичный экран может иметь такую конфигурацию:
- Сплошная облицовка. Здесь есть два подхода. Или кладку изначально делают монолитной или оставляют в ней просветы, незначительно превышающие размер стандартного блока. После завершения работ в эти проемы вставляют кирпичи. Когда нужно быстро обогреть парную кирпичи вынимают, и горячий воздух от печи хорошо расходится по помещению. Как только температура поднимается до нужной отметки, проемы снова закрывают, и теплообмен замедляется.
- Облицовка в разрядку. В печном экране изначально оставляются проемы размером в полкамня (по 4 с каждой стороны). Нижние отверстия делаются на втором уровне, а верхние в третьем ряду от верхнего уровня. Такая конструкция обеспечивает возникновение конвекции и качественную циркуляцию воздуха по помещению.
Кирпичная кладка
Изображение 2. Этапы кирпичной кладки.
Согласно маркировке начните выкладывать кирпич. Попробуйте первый ряд положить сначала без раствора, только для того чтобы проверить соответствие кирпичей и возможность их каким-нибудь образом подогнать, распилить его при необходимости. Весь первый ряд укладывается полностью, тогда как во втором следует организовать небольшие отверстия — по 2 с каждой из 4 сторон, соблюдая размер в половину кирпича. Они будут выполнять роль вентиляционных отверстий, которые можно сделать в форме окружностей или многогранников, чтобы придать вашей печи красивый и оригинальный внешний вид.
В процессе кладки не забудьте о том, что для обеспечения лучшего сцепления кирпичей с раствором их рекомендуют предварительно смачивать в воде. Все следующие ряды выкладываются уже без организации отверстий, но с постоянной проверкой ровности ведения кладки. Через каждые 3-4 ряда протирайте кирпичи мокрой тряпкой, чтобы было несложно удалять лишний раствор. Пытайтесь соблюдать одинаковую толщину швов, делая его не более 5 мм.
Схема чугунной буржуйки.
То отверстие, которое нужно будет устроить для дверки буржуйки, вы можете сделать согласно своим личным желаниям и фантазиям. Даже если вы делаете не широкий проем, для того чтобы организовать перемычку над ним, нужно будет использовать металлический уголок или скобы, под которые в кирпиче нужно будет сделать небольшое отверстие. Не забывайте, что, как и в случае с любым другим строительством, кирпичная кладка ведется в полкирпича (изображение 2).
Верх печи выкладывается как угодно, по вашему личному желанию, так как никакой специальной нагрузки он не понесет. Применив здесь самые изысканные дизайнерские идеи, вы сможете получить в дом по-настоящему уникальную красивую и богатую печь.
Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 – чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 – порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий – снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
| Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
| длина | 25 | 25 | 25 | 30 | 25 |
| ширина | 130 | 130 | 250 | 250 | 250 |
| высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 – чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
Как сделать буржуйку из газового баллона?
Если стоит задача изготовить простую систему обогрева эконом класса – можно воспользоваться донором. Молочным бидоном, или списанным газовым баллоном. Второй вариант предпочтительней, поскольку емкости для газа выполнены из прочной стали.
Популярное: Хромирование своими руками в домашних условиях – технология и безопасность
Такая печь работает по принципу прямотока, нагрев без инерционный. Внутри (между дверцами) необходимо разместить колосник. Обычно его изготавливают из арматуры.
Предпочтительно сделать съемную конструкцию. Прутья колосника при интенсивной эксплуатации прогорают, их надо периодически менять. Под колосником, на уровне нижнего среза зольной дверцы, приваривается поддон для шлака.
Как сделать буржуйку из газового баллона самостоятельно — видео.
Корпус такой печи следует покрыть термостойкой краской, поскольку сталь газовых баллонов интенсивно корродирует, особенно при нагреве.
Если вы хотите оставить баллон целым – можно изготовить горизонтальную конструкцию. Тут возможностей для творчества гораздо больше.
Полезно установить экранный лабиринт внутри, хотя горизонтальная печь и так дает неплохой КПД. Для увеличения размера топки, контейнер сбора золы лучше выполнить в виде приваренного снизу ящика.
При желании верхний свод можно оборудовать конфорками для приготовления пищи. Или обвязать горизонтальную печь трубами большого диаметра, превратив буржуйку в самодельный высокопроизводительный булерьян.
Воздух интенсивно прокачивается через нижние отверстия, обеспечивая быстрый прогрев помещения.
Отделка печи буржуйки кирпичом: советы и рекомендации – Работаем с Кирпичом
Печь буржуйка знакома всем дачникам. Покупать дорогие отопительные приборы для бытовок и дачных домиков не выгодно, а старенькая буржуйка справится с задачей и не разорит хозяина. Эта печка не требовательна к топливу, имеет варочную поверхность и небольшой размер. В некоторых случаях можно обложить буржуйку кирпичом.
Буржуйки бывают чугунные и металлические. Первые, конечно, более экономичные. Проблема всех металлических печей заключается в быстрой теплоотдаче. Как только все топливо прогорело буржуйка моментально остывает, а с ней и отапливаемое помещение.
Быстрая теплоотдача выручает при необходимости быстро прогреть комнату, но требует постоянной загрузки топлива. За такую «прожорливость» буржуйка и получила свое название – сколько топлива не положи – все мало. Чтобы повысить КПД буржуйки, во времена Октябрьской революции удлиняли трубу дымохода.
Горящие газы проходя по длинной трубе нагревали её, поэтому длина дымохода могла равняться периметру помещения.
Более простой способ сохранить часть тепла – обложить печку кирпичом. Жар, исходящий от печки, нагревает кирпич, а он остывая отдает накопленное тепло. Кирпичная кладка позволит еще пару часов после остывания буржуйки находится в тепле.
Такая обкладка буржуйки кирпичом не только увеличивает КПД, но и внешне преображает дешевую печку. Для большей красоты можно использовать специальную жаропрочную кафельную плитку.
Так буржуйка может стать визуально очень привлекательной и напоминать голландскую, шведскую печки.
Пример обкладки
Как обложить буржуйку кирпичом на даче
Для обогрева помещения на даче и в загородном доме часто используется печь-буржуйка или камин. Чугунная или металлическая печь проста в изготовлении, неприхотлива в обслуживании и доступна по ценам.
Материал печи — металл или чугун — имеет как отрицательные, так и положительные свойства.
Так, способствуя быстрому нагреву помещения, металлическая печь, с другой стороны, с таким же «успехом» и быстро остывает.
В сети можно найти большое количество видео с инструкцией по обкладке печи или камина, но мы предлагаем рассмотреть детально данную проблему в статье.
Для начала перечислим главные качества, которые отличают буржуйку с обкладкой от первоначальной печи :
- Выполненная из кирпича своими руками конструкция позволяет длительное время удерживать тепло внутри, распространяя его равномерно по всему помещению.
- После выключения, печь еще долгое время будет поддерживать высокую температуру в помещении, избавив от необходимости после очередного включения заново разогревать холодный дом.
- Конструкция обложенной кирпичом буржуйки или камина безопасна в эксплуатации. так как избавляет владельца от возможности получить ожог при контакте с раскаленным металлическим корпусом.
Выбор материала и инструмента
Обложить буржуйку кирпичным корпусом можно своими руками и собственными силами. Основной проблемой является правильный подбор необходимых инструментов и кирпича определенного качества.
Для обкладки буржуйки или камина используется классический кирпич, глиняный печной кирпич. отличающийся качествами термостойкости.
При воздействии высоких температур такой кирпич не подвергнется деформации, и, что самое главное, сохранит свои эксплуатационные свойства .
Поверхность кирпича не влияет на функциональность итоговой конструкции. Это может быть гладкий полнотелый керамический кирпич или кирпич с текстурированной поверхностью.
В декоративных эстетических целях лучше использовать фактурный кирпич. который прекрасно дополнит интерьер любого помещения.
Нельзя использовать кирпич с пустотами, так как высокая температура приведет к его разрушению .
Весь арсенал инструментов, необходимых для обкладки печи и камина кирпичом своими руками, включает. мастерок, шпатель, кирка либо резиновый молоток, болгарка, уровень, уголок, отвес и леска для шнурки.
Как выбрать необходимый в работе материал и какой вам понадобится инструмент?
Для проведения работ по кладке кирпича понадобятся:
- разнообразные по ширине шпатели;
- мастерок;
- кельма;
- болгарка с кругами по металлу и по камню;
- молоток;
- кирка;
- строительный уровень;
- отвес;
- расшивка;
- бадья под раствор;
- электрическая дрель и насадка для замесов раствора;
- сварочный аппарат и все необходимое к нему.
Правильный способ обкладки буржуйки.
Основным материалом, при помощи которого можно будет своими руками обложить буржуйку, является кирпич. Он должен в первую очередь отличаться таким свойством, как огнеупорность. В его качестве принято использовать полнотелый глиняный кирпич красного цвета, который способен легко переносить высокие температуры, в то время не подвергаясь деформациям и не теряя имеющиеся эксплуатационные качества.
Выбрать можно любой из вариантов: простой гладкий кирпич или же имеющий неровную поверхность материал, благодаря которому можно будет решить одновременно и декоративный вопрос. Кладка из текстурного кирпича обладает теми же самыми свойствами, что и обычный вариант, однако кроме того, что ваша печь станет хорошо нагревать комнату, она еще и станет неотъемлемой частью интерьера.
К числу необходимых в работе инструментов относятся:
- Мастерок.
- Шпатели.
- Деревянная кирка или резиновый молоток.
- Болгарка.
- Строительный уровень.
- Отвес.
- Леска для шнурки.
Последовательность обкладки
Схема железной печи обложенной кирпичем.
Прежде чем обложить печку кирпичом. нужно убедиться, что пол выдержит такую нагрузку. Без фундамента на деревянный пол допускается устанавливать печи массой до 800 кг. Конечно, это при условии хорошего состояния балок и лаг. На пол кладут лист стали, на него слой кирпича, а затем устанавливают печь. Если пол деревянный, то под металл надо положить еще и лист асбеста. Подкладка из стального листа должна выступать перед лицевой стенкой печки на 30-40 см, во избежание попадания на незащищенный пол горячих углей. На стены комнаты, расположенные рядом с печкой, также нужно прикрепить металлические листы с подложкой из асбоцемента. Нужно учесть, что между обкладкой печки и стеной комнаты нужно оставить зазор.
Между металлической стенкой печки и кладкой обязательно должен быть зазор 30-50 мм. Это нужно сделать потому, что у металла и у кирпича различные температурные коэффициенты линейного расширения. Металл при нагреве гораздо больше расширяется, чем кирпич, поэтому, если буржуйку обложить вплотную, без зазора, печка может разрушиться. Свободное пространство между металлической стенкой и кирпичом необходимо и для конвекции воздуха.
Как правило, обкладывают печку в 1/2 кирпича. Делать стенку толще не имеет смысла, поскольку для прогрева толстой кирпичной кладки потребуется слишком много времени и топлива. Прежде чем начать обкладывать буржуйку, нужно сделать разметку, учитывая зазор. Размечают внешний контур печи. Первый ряд делают сплошным. Толщину раствора между кирпичами нужно стараться делать не более 0,5 см. Во втором ряду с каждой стороны печки делают по 1-2 отверстия, в зависимости от размера печи. Длина отверстий равна 1/2 кирпича. Все последующие ряды выполняют сплошными, как и первый ряд.
Переднюю стенку печки со стороны топки нужно обложить с учетом удобства эксплуатации – дверка должна свободно открываться и закрываться. Здесь можно проявить фантазию и выполнить фигурную кладку. Вверху проема над дверцей нужно уложить металлический уголок, на который выкладываются верхние ряды кирпича. Верхнюю часть печки можно обложить по своему усмотрению, поскольку она в техническом отношении не играет значительной роли, выполняя, в основном, декоративную функцию. Верх печи можно выполнить в виде свода или же сделать плоским.
После того как обкладка будет завершена, раствор в швах должен высохнуть. Для этого потребуется 1-2 дня. После этого поверхность кладки нужно очистить с помощью дрели с насадкой в виде щетки от лишнего раствора. Затем кладку моют мыльным раствором щеткой с жесткой щетиной.
Сейчас в продаже представлен большой выбор металлических печей различных конструкций и ценовой категории. Металлические печи используются для обогрева частных домов, временных сооружений, на строительных участках для обогрева рабочих, охранников и прочих целей. Также все чаще набирает популярность использование металлических печей в домашних банях и саунах, хотя в этом случае более традиционной считается кирпичная печь, однако не всегда ее можно использовать по ряду причин.Основными достоинствами металлических печей являются их компактность ( так как далеко не в каждом помещении можно установить кирпичную печь), удобство монтажа, быстрый нагрев. Основным недостатком является то, что после прекращения топки, она довольно быстро остывает. Устранить этот недостаток можно, обложив металлическую печь кирпичом. Это намного продлит теплоотдачу, не слишком увеличивая размер печки. Если металлическая печь была сделана самостоятельно, то облицевав такую печь кирпичом, вы придадите своей печке декоративный вид.
Обладая базовыми строительными навыками, Вы вполне сможете обложить железную печь кирпичом самостоятельно, для этого Вам понадобятся такие материалы и инструменты.

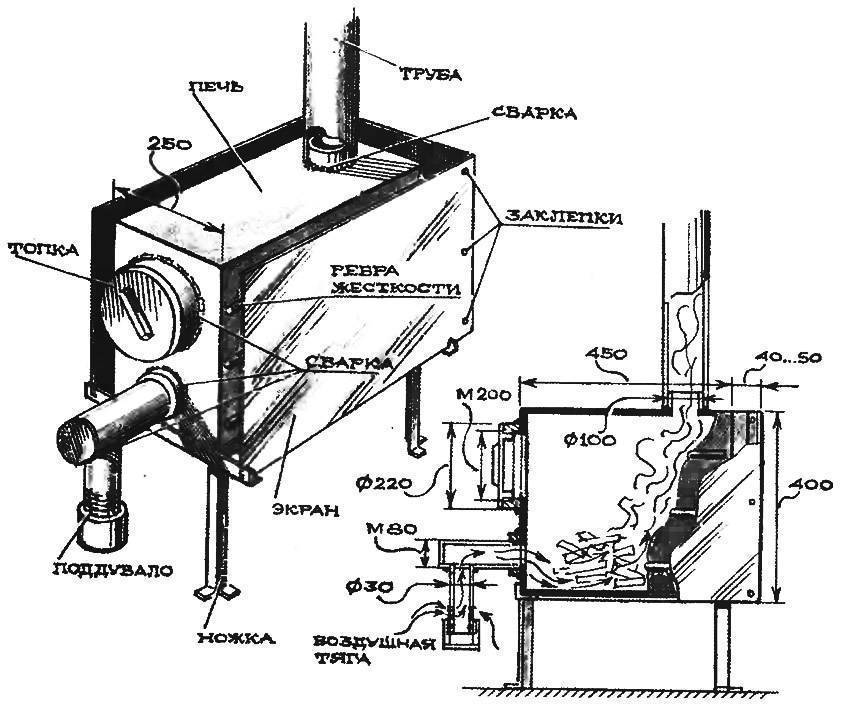

Устройство и принцип работы
В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.
Оригинальная буржуйка Логинова
Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД. Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами
Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу
Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.
Более подробно о буржуйке Логинова можно посмотреть на этом видео:
Модификация
Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.
Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.
Пример самодельной конструкции (на данном фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.
Этапы кладки печи буржуйки из кирпича
В связи с тем, что буржуйка, выложенная из кирпича, существенно тяжелее металлической печи, выкладывать ее необходимо на специальном фундаменте.
Поэтому буржуйка из кирпича своими руками для человека, проживающего в многоквартирном доме, это несбыточная мечта, если только он не является жильцом первого этажа. Частный дом, гараж и дача никаких ограничений на строительство буржуйки не накладывают.
Обычно печь размещают возле одной из стен. Тем самым, экономится место в помещении, но увеличивается вероятность возгорания стены. Поэтому часть стены, находящуюся в непосредственной близости от места установки печи, изолируют металлическим листом, листовым асбестом или слоем штукатурки.
На выбранном месте обустраивается фундамент. Яму под него достаточно выкопать на глубину до 500мм. Дно трамбуется, засыпается слоем песка (3-5 вёдер) и вновь трамбуется. Затем идёт слой щебня (100-150мм), который так же трамбуется, затем ровняется по уровню и заливается цементным раствором (цемент/песок – 1:3). Оставляем фундамент на сутки для отвердевания раствора.
Несмотря на то, что печка буржуйка из кирпича не относится к печам повышенной сложности, её кладку необходимо выполнять аналогично кладке любой печи иной конструкции, то есть по предварительно просчитанной порядовке.
Имея на руках порядовку, заготавливаем необходимые материалы и печные приборы, а также инструмент, который потребуется при кладке печи.
Поверх залитого фундамента укладываем два слоя гидроизоляции. Первый ряд кладки (цокольный) делаем непосредственно на гидроизоляционном слое.
К данному ряду предъявляются повышенные требования по горизонтали верхней его поверхности, так как она задаёт вертикаль всей конструкции печи. Этот ряд кладётся «на ребро». Все дальнейшие ряды кладутся в ½ кирпича.
Использовать строительный уровень для проверки вертикали и горизонтали кладки желательно через каждые пять рядов. Чтобы стенки печи не «ушли» в сторону, по углам печи рекомендуется опустить с потолка ряд воздушных ограничителей (шнур с гайкой на конце).
Топку удобнее всего обустроить на уровне 4-5 ряда, оставив для этого пространство шириной в два кирпича и высотой в три ряда. Под ней желательно предусмотреть отверстие в один кирпич для поддувала.
Вариант порядовки подобной печи приведён ниже.
Вариант порядовки печи
При её кладке используется красный рядный кирпич, шамотный кирпич, шамотная глина, обычная глина, песок, цемент.
Трубу проще сделать из металла (внутреннее проходное сечение должно быть не менее 12 см), а вывод её можно выполнить через крышу (традиционный вариант) или через заднюю стенку печи.
Обратите внимание на то, что толщина стенок трубы, особенно на её первых метрах, должны быть более 3 мм. В противном случае, она быстро прогорит
Особенности кладки дымохода и возможные ошибки, схема кладки и основные элементы.
Есть ещё один нюанс, который следует учесть именно на этапе выбора места для установки печи в доме.
Технологии, используемые для усовершенствования отопительных систем, привели к созданию альтернативных видов каминов
Собрать камин своими руками — задача сложная, так как в этом деле важен опыт и умелые руки.
Особенности печек-буржуек

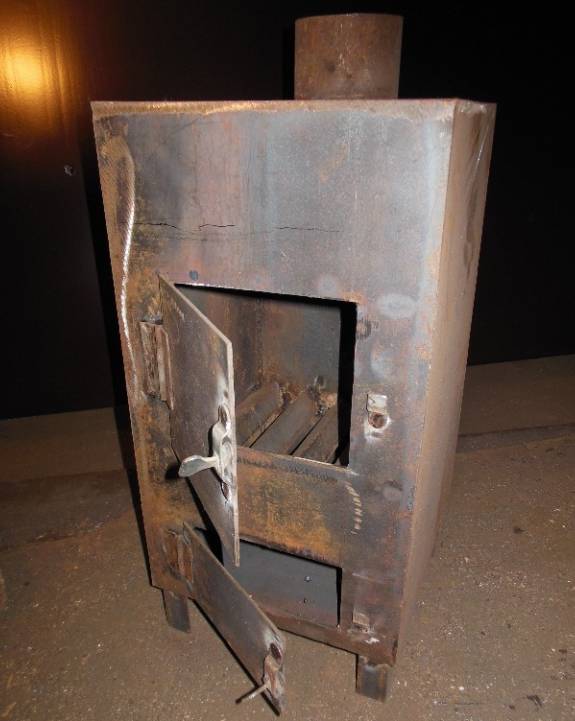

Конструкция буржуйки чрезвычайно проста. Она представляет собой прямоугольную или цилиндрическую камеру сгорания, к которой подключается дымоход. В нижней части присутствует зольник с колосниковой решёткой. В передней части имеются две дверки – через одну загружаются дрова, через вторую выгружается зола. Вторая дверка одновременно служит поддувалом. Иногда вместо двух дверок ставится только одна – если камера сгорания мала.
Чтобы увеличить эффективность буржуйки, внутри крепятся перегородки. Они препятствуют прямому уходу продуктов сгорания в дымоход. Сначала им придётся пройти по изогнутому каналу, образованному двумя листами железа. Здесь они по максимуму отдадут накопленное тепло, после чего покинут пределы печки. Не менее хорошие результаты даёт обкладка кирпичом, увеличивающая эффективность и сохраняющая тепло.
Как правильно обложить буржуйку кирпичом своими руками
Печь-буржуйка – это один из самых простых и эффективных способов обогреть небольшое помещение на даче или в гараже. Вся прелесть этого устройства состоит в том, что интенсивно выделяющийся жар позволяет очень быстро повысить температуру комнатного пространства. Но теплу просто не в чем сохраняться и быстро нагревающийся металл интенсивно остывает. Обкладка кирпичом решает проблему сохранения тепла и является мерой, предохраняющей от пожара или ожогов при контакте с раскаленной поверхностью буржуйки.
О чем эта статья
Варинаты конструкций
Существует множество вариантов в зависимости от масштабности планируемой печи. Простые конструкцию под обкладку уже снабжены специальными полочками на которые укладывается кирпичь.
Также мастера зашивают буржуйку в кирпичь более фундаментально. Это модет быть сделано более или менее качественно в заивсимости от квалификации мастера.
Ниже приведена схема печи буржуйки кирпич в которой служит для расширения ее функциональности.
Выбор кирпича и раствора
Для обкладки подойдет огнеупорный кирпич в количестве достаточном для выкладки контура и основания. Если есть потребность, можно выполнить часть сооружения декоративным материалом. Главное условие — кирпич должен быть полнотелым и термостойким.
При выборе раствора, определяющими являются, так же, огнеупорные качества: он должен выдерживать не только повышение температур, но и их резкие колебания. Можно воспользоваться готовыми, сухими смесями для кладки печей или смешать традиционный – на основе глины, воды и песка.
Подготовка фундамента и помещения
Стена, с которой будет соседствовать отопительный прибор, изолируется толстым слоем штукатурки, металлическим листом или листовым асбестом. Если состояние балок и лагов позволяет, а вес печи вместе с обкладкой не превышает 800 кг, то допускается установка буржуйки без фундамента. На деревянный пол укладывается лис асбеста, сверху – лист стали, а затем, слой кирпича. Стальная прокладка послужит защитой от горячих углей, если будет выступать с лицевой стороны печи на 30–40 см.
В случае если вес печи вместе с кирпичами превысит 800кг, то необходимо сделать фундамент. Обустройство фундамента начинается с разбора фрагмента пола и заключается в нескольких несложных манипуляциях:
- подготовка ямы глубиной до 50 см;
- утрамбовывание углубления несколькими ведрами песка;
- засыпка песка щебнем на высоту 10–15 см;
- выравнивание поверхности по уровню;
- заполнение оставшегося пространства цементным раствором.
Процесс обкладки
Высохший фундамент закрывается влагоизолирующей прослойкой. Далее намечается контур будущей кладки и укладываются два ряда кирпичей сплошного основания таким образом, чтобы швы примыкания нижних были перекрыты гранями верхних.
Следующий шаг – непосредственно возведение стенок кладкой со смещением или перевязкой. Экран делается сплошным.
Эта необходимость обусловлена разной степенью линейного расширения и потребностью в конвекции воздуха.
Приведение работы в эстетически завершенный вид
После усадки и окончательного высыхания, следует зачистить поверхность от неровностей и лишнего раствора. Это можно сделать с помощью дрели и насаженной на нее щеткой. Окончательно облагородить усовершенствованную буржуйку поможет обыкновенная щетка с жесткой щетиной и мыльный раствор.
Вывод
Буржуйка, обложенная кирпичом, сохраняет тепло дольше, позволяет расходовать меньше топлива. Кладка существенно увеличивает эстетические качества простой печурки. При желании КПД буржуйки можно увеличить за счет установки сэндвич-сетки. Она предохраняет от выгорания дымохода и аккумулирует тепло. Часто фронтальную сторону и верх оставляют открытой. Так печка прогревает помещение быстрее, но из-за уменьшения площади кирпича, быстрее это тепло отдает. Глиняный раствор идеально подходит для печей, но требователен к влажности помещения. Если лаги старые, лучше часть их удалить и залить цементный фундамент.
Чем обложить буржуйку для сохранения тепла, задаются люди еще со времен революции. Кирпич берет на себя часть жара, что более безопасно в эксплуатации, уменьшает риск обжечься. На кладке можно сушить вещи, фрукты и ягоды. Буржуйка выручает в холода уже не одно поколение, не перестает быть востребована и любима всеми дачниками. Обложить печь кирпичом – это доступный и быстрый способ её облагородить, сохранить тепло в доме. Бюджетный способ, не требующий особых навыков.
