Правильный демонтаж старой розетки
Перед тем, как совать свои руки к электричеству, необходимо обесточить весь дом или, по возможности, ту комнату, где будут проводиться работы по замене розетки. Убедитесь в том, что в розетке нет напряжения. Теперь можно приступать к ее демонтажу со стены. Выковырять розетку можно чем угодно, а вот, чтобы установить в новом месте – нужны специализированные инструменты.
Материалы и инструменты, необходимые при переносе розеток:
- Отвертки.
- Пассатижи.
- Канцелярский нож.
- Перфоратор.
- Кольцевой резец.
- Штробильная лопатка.
- Монтажная коробка.
- Розетка в сборе с рамкой.
- Трехпроводной кабель 2.5 мм².
- Кабельная соединительная муфта.
- Шпаклевка
- Шпатель.
- Дюбеля для фиксирования монтажного блока розетки.
- Удлинитель.
Имея при себе этот минимальный набор материалов и инструментов, вы с легкостью сможете перенести розетку своими руками. Не будем писать много лишней информации, перейдем сразу к делу. Вашему вниманию представляем саму пошаговую инструкцию.
ШАГ 1: обесточиваем розетку. Как мы уже говорили, перед началом всех работ (даже по демонтажу старой розетки) необходимо отключить напряжение в доме или непосредственно в той комнате, где будет происходить перенос розетки со штроблением. Отключаем автомат или выкручиваем предохранительные патроны со щитка. Проверить это можно специальной отверткой с сигнальным диодом. Также можно проверить напряжение в розетке любым устройством, которое питается от 220 Вольт. Если оно не работает, то можно приступать к демонтажу.
ШАГ 2: лицевая панель. Чтобы добраться до сердцевины и основной части розетки, для начала нужно открутить лицевую (облицовочную) часть розетки. В основном она держится на 1-2 винтиках под крестовую отвертку. Снимаем ее и переходим к следующему шагу.
ШАГ 3: основание розетки. Для того, чтобы перенести розетки на кухне или в любой другой комнате, необходимо добраться до проводов питания. Они подключены к токопроводящим элементам розетки, которые находятся в основной части розетки. В свое время, она держится в монтажном блоке при помощи специальных лапок, которые при закручивании распираются, и впиваются своими острыми краями в монтажную коробку. Откручиваем два винтика, лапки ослабевают, и основание розетки без труда выходит с монтажной коробки.
ШАГ 4: проводка. Как перенести розетку в стене и подключить ее? Теперь необходимо отключить провода от токопроводящих элементов розетки. На старых розетках была всего лишь два провода. Ноль и фаза. Но, современные требования безопасности предусматривают третий провод – земля. Естественно, не все его подключают. Отключаем провода от токопроводящих элементов розетки, и отсоединяем основание розетки. Проводку ни в коем случае не переплетаем между собой.
ШАГ 5: монтажная коробка. Можно ли перенести розетку без извлечения монтажной коробки со стены? Конечно можно. Но мы посчитали, что ей там не место, и поэтому решили удалить ее навсегда. Теперь пришло время навсегда вытащить со стены монтажную коробку под розетки. Она нам уже в том месте не понадобится. В некоторых случаях бывает, что она просто запрессована в стену, но бывает и такое, что она фиксируется дюбелями. Находим свой верный путь извлечения монтажной коробки со стены, и вытаскиваем её.
На этом демонтаж старой розетки и монтажной коробки завершено. А пошаговая инструкция, как перенести розетку в другое место – нет. Мы выполнили лишь половину работы. И то, это была её самая быстрая часть. Ведь ломать не строить. Поэтому, мы не опускаем руки, и переходим к самому сложному и основному процессу по установке розетки в другом месте. Сейчас будет немного пыльно. Желательно убрать или накрыть все мягкие вещи и мебель в комнате. В нашем случае все делается в абсолютно пустой комнате, и таких манипуляций делать не нужно.
Необходимые инструменты и чем заменить недостающие
Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.
- Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
- Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.
В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.
Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.
Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.
Соединяем правильно
Вне зависимости от того, как будет проводиться перенос розетки в помещении, важно правильно соединить провода. Самым популярным вариантом считается скрутка, при которой необходимо:
с края проводов снять 20-30 мм изоляции, аккуратно зачистить оголившиеся жилы мелкозернистой наждачкой; зачищенные жилы осторожно скрутить между собой, не нарушая целостности, без изгибов или заломов; место скрутки припаять свинцово-оловянным припоем с канифолью, кислотные флюсы для таких работ лучше не использовать; тщательно обмотать изолентой. Чтобы соединить медную жилу с алюминиевой, от метода скрутки придется отказаться
Здесь можно воспользоваться резьбовым соединением: так же зачистить жилы на концах проводки, аккуратно согнуть их и зафиксировать на стальной оцинкованной шайбе
Чтобы соединить медную жилу с алюминиевой, от метода скрутки придется отказаться. Здесь можно воспользоваться резьбовым соединением: так же зачистить жилы на концах проводки, аккуратно согнуть их и зафиксировать на стальной оцинкованной шайбе.
Возможные варианты переноса розетки
Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.
Прокладка новой линии
Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

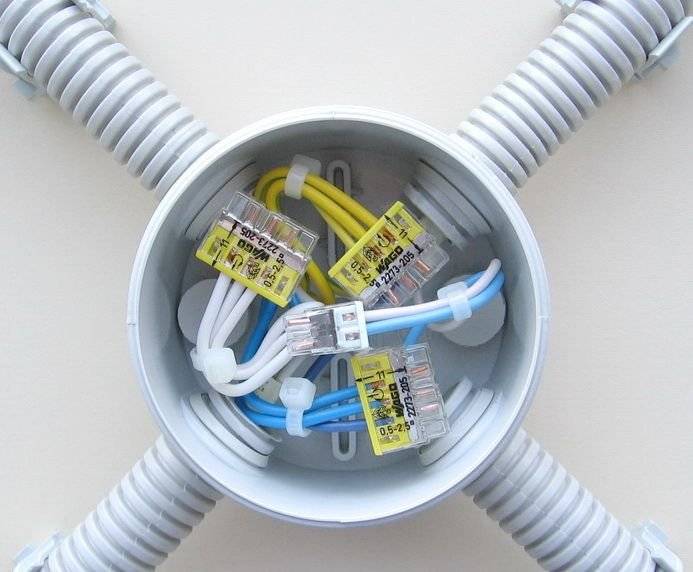

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

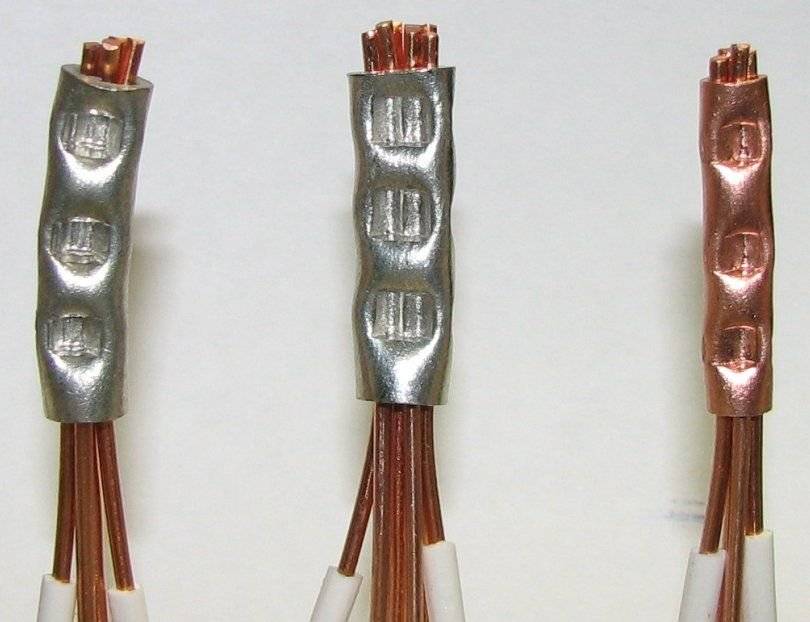

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.
В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.
Наращивание провода
Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.
В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

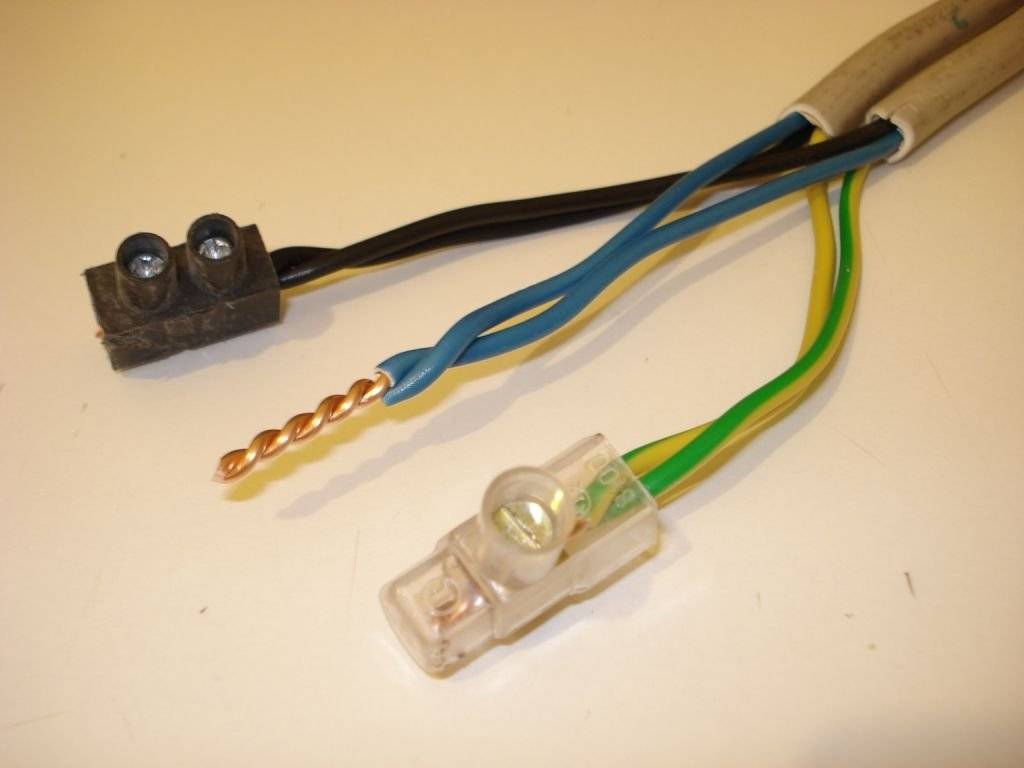

Нарастить электрический провод можно, используя один из следующих способов:
- Скрутку.
- Сварку или припой.
- Клеммники.
- Пружинные клеммы.
- Болтовое соединение.
Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.
При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.
Монтаж провода
Перед монтажом провода, надо грамотно выбрать кабель, который выдержит мощность подключаемого оборудования. Для этого воспользуйтесь данными нашей таблицы.
Сечение жилы в мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Зная, как перенести розетку в любое удобное место, можно сэкономить на услугах электрика
При этом важно правильно монтировать провод, чтобы обезопасить свое жилье от короткого замыкания, внезапного возгорания и других неприятных последствий отсутствия опыта или беспечности

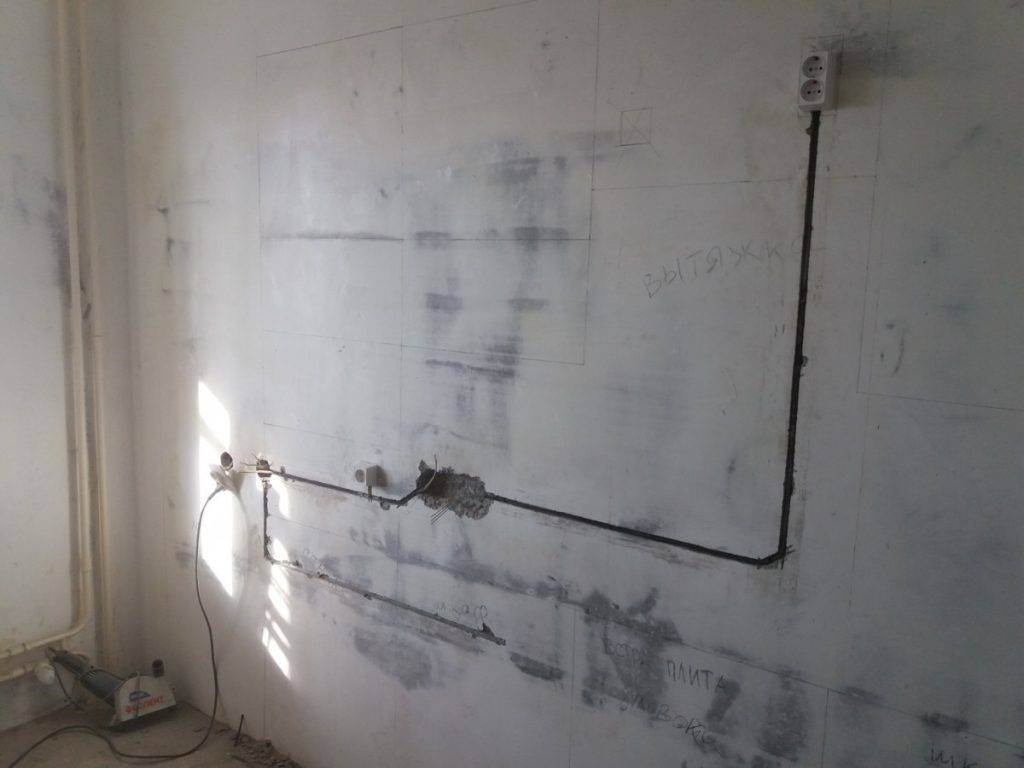

От распределительной коробки нужно пробить в стене неглубокую канавку (штробу), в которой будет помещаться проводка. Она не должна быть слишком глубокой, но после декоративной отделки поверхность стены в идеале должна получиться ровной. Заделка штробы не требует особых знаний и магического материала.
Провод должен быть из аналогичного основной сети материала. Ни в коем случае нельзя соединять алюминиевые элементы с медными. Последний шаг – подключение розетки к проводу. В конце собираются все элементы, а внутренние провода скручиваются между собой и изолируются. Для соединения кабеля можно использовать специальные пластиковые коннекторы, которые продаются в любом магазине электродеталей. Они повышают надежность и изоляцию проводов.
Перенос розетки потребует 2-3 часов работы и позволит сэкономить 20-30$ на оплате услуг электрика.
Замена силового питающего кабеля для электроплиты от щита
Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.
При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.
Плюсы этого способа очевидны:
— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.
К минусам же стоит отнести:
— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.
— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.
Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.
Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.
Розетки в гипсокартоне
Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:
- Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
- Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
- Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
- Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.
Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.
Что понадобится для этого
Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.
План-схема всех точек
Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.
Оборудование и комплектующие
Выключатель автоматический ABB, 4P, 10A
Бокс навесной Иэк, для 4-х автоматических выключателей
Cтроительно-монтажные клеммы 5-проводные STEKKER
Гильза соединительная изолированная термоусаживаемая STEKKER, 19А
Автоматический стриппер ИЭК с настройкой усилия и длины зачистки
При открытом способе проводки
Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).
Адаптер для напольного кабель канала КМАП
Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

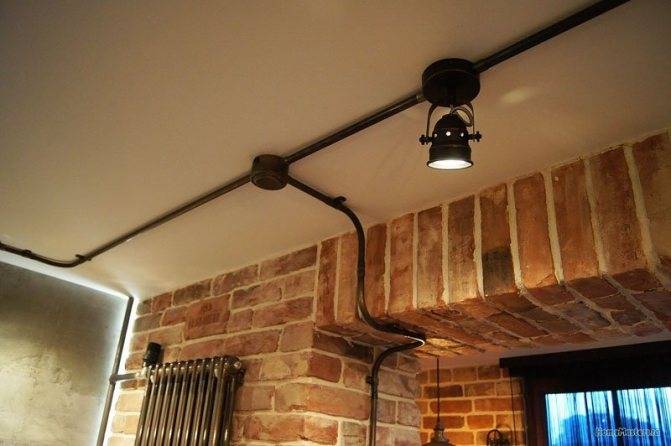

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.
Открытая проводка в трубах
Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.
Источник
Подготовка к выполнению работ
Объем подготовительных работ будет полностью зависеть от типа проложенной проводки – открытой или закрытой. Большинство действий по электромонтажу выполняется именно по второму варианту.
В этом случае объемы подготовки значительно увеличиваются, поскольку требуется подготовить места установки розеток, подвести к ним каналы под будущую проводку.
Необходимые инструменты для подготовки переноса розеток в другое место:
- Электродрель повышенной мощности, оборудованная специальной насадкой для высверливания отверстий в камне или бетоне. Эти отверстия предназначены для монтажа установочных коробок под розетки. Вместо насадки можно использовать сверло по бетону: в этом случае по всей окружности сверлятся отверстия на нужную глубину, а затем промежутки между ними выбиваются зубилом. Иногда с помощью сверла намечаются штробы.
- Штроборез. Инструмент предназначенный как раз для прорезки канавок под проводку в бетонной стене. Одновременно используется строительный пылесос, поэтому во время работы поднимается мало пыли. Да и сам рабочий процесс многократно ускоряется. Вместо штробореза можно воспользоваться болгаркой с диском по камню и бетону, однако этот инструмент поднимает очень много пыли.
- Следует заранее запастись зажимами для соединения проводов. В этом случае контакт будет намного качественней, обычной скрутки.
Остальные материалы и инструменты необходимы в любом случае. Это розетки и установочные коробки, кабели и провода, отвертка, плоскогубцы, острый нож, изолента, материалы для замазывания канавок по окончании монтажа.
Как перенести выключатель в другое место своими руками: инструктаж
Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.
Инструменты
Набор необходимых инструментов отличается от метода переноса.
Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.
Дополнительные необходимые инструменты:
- дюбеля с хомутами;
- изолирующий материал или изолента;
- распределительная коробка;
- плоскогубцы;
- строительный гипс или шпатлевка;
- молоток;
- коронки для сверления;
- кабель.
Демонтаж старого выключателя
Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:
- выключается подача тока с центрального автомата квартиры/дома;
- снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
- отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
- отвинчиваются болтики и снимается сердцевина (сердечник);
- проверка тока (обязательно даже при выключении электричества);
- отсоединение проводов;
- зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.
Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.
Вывод нового провода
Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:
- Отключение подачи тока по всему дому.
- Вскрытие распределительной коробки и отсоединение старого провода.
- Демонтаж старого выключателя.
- Заделывание предыдущей штробы цементом или штукатуркой.
- Сверление новой штробы и гнезда для нового месторасположения.
- Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
- Установка в штробу дюбель-хомутов на 50 см друг от друга.
- Прокладка нового кабеля в штробе с дальнейшей фиксацией.
- Протягиваем кабеля к распределительной коробке.
- Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.
Монтаж выключателя в другое место
В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.
Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:
- Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
- Обязательно производить изоляцию при скручивания кабеля изолентой.
- Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.
Особенности переноса в домах различной постройки
Штробы для электропроводки
Отличия в способах удлинения или укорачивания проводки, подводимой к розетке, проявляются в основном в материале ее стен. По этому признаку городские дома делятся на постройки панельного типа, представляющие собой модульные конструкции из типовых ж/б плит и кирпичные здания
С точки зрения переноса особую важность представляют стены, которые могут быть:
- Чисто бетонными поверхностями, оклеенными обоями, например.
- Отделанными под штукатурку или гипсокартонными плитами.
- С декоративным покрытием типа ДВП.
Для каждого из вариантов состояния стен подойдет свой способ прокладки кабельных жил. В случае бетонных и оштукатуренных поверхностей при необходимости удлинения электропроводки потребуется проделать в них штробы, в которые затем укладывается дополнительный отрезок кабеля.
Правильный подход к прокладке удлинительного шнура при наличии декоративной отделки предполагает проводку его под отделочным материалом. В новом месте просверливается отверстие по диаметру переносимой розетки. Действующими нормативами не запрещается наружная прокладка прямо по декоративному материалу, что делается иногда при желании оформить проводку в стиле «ретро».
Способ второй — удлинение провода
Второй метод, позволяющий без особых трудностей перенести электророзетку в квартире – это продление электрической линии к новой штробе. Безусловно, такой подход предусматривает разрушение стены, однако этот способ можно назвать более правильным и разумным, чем первый.
Технология такова:
- отключаем электричество в щитке, полностью, или часть квартиры (если предусмотрено несколько выключателей);
- индикаторной отверткой или другим индикатором проверяем, есть ли на клеммах ток (которого, разумеется, быть не должно);
- снимаем крышку розетки и вытягиваем ее корпус из штробы;
- при помощи перфоратора делаем штробу для новой розетки;

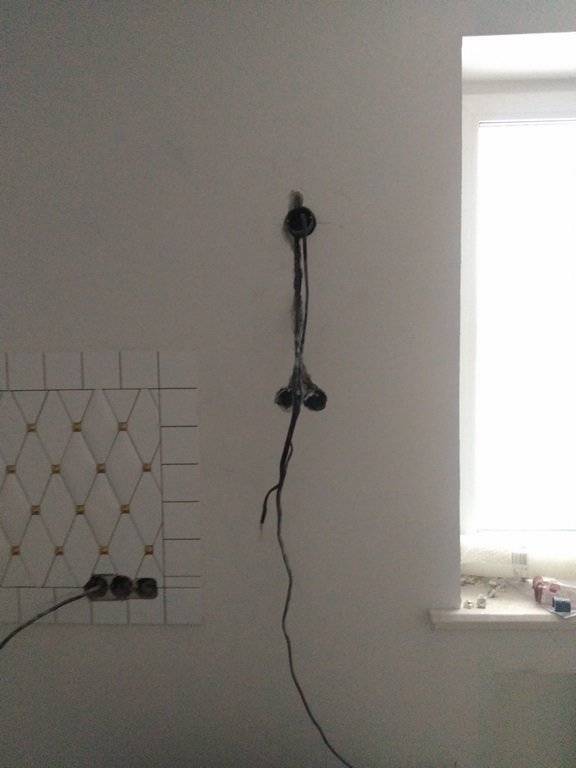

- удлиняем линию, аккуратно скрепляя между собой жилы скруткой или каким-либо другим методом соединения;
- там, где находилась старая штроба устанавливаем распределительную коробку и укладываем в нее места скрепления жил;
- остается установить подрозетник и выполнить подключение самой розетки к электросети, готово!
Схема удлиннения провода при переносе розетки
Согласитесь — масса достоинств. Вы можете перекинуть розетку не только на соседнюю стену, но даже и на пол
Стоит обратить внимание, что удлинение проводника происходит с помощью кабеля из исключительно такого же металла и обязательно с таким же сечением

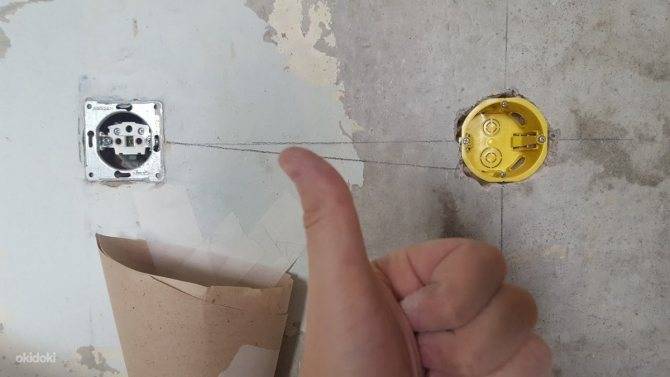

Иногда возникает ситуация проще – электророзетку необходимо перенести немножко ближе к распределительной коробке. В таком случае провод необходимо не наращивать, а наоборот делать короче. Нужно просто создать новую штробу, укоротить старую линию и выполнить монтаж розетки.
Напоследок стоит упомянуть основную ошибку, которую нередко допускают при удлинении провода.
Часто соединение уже удлиненного кабеля вкладывается в старую штробу подрозетника и замазывается алебастровой смесью. Делать так нельзя! Хотя бы потому, таким образом закрывается доступ к соединителям, которые достаточно часто выходят из строя и требуют замены.
Виды розеток и подрозетников, условия их монтажа
Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.
Условия монтажа:
- Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
- Выбор кабелей зависит от способа укладки.
- При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
- Нельзя прокладывать проводники, переплетая их пучками.
По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.
Наружные
Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.
Внутренние
Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).
Сам процесс монтажа следующий:
- снятие крышки с розетки, установка в коробку;
- закрепление при помощи винтов;
- соединение проводов;
- установка декоративной накладки.
Затем подается электричество.
Особенности переноса оптической розетки
Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.
Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.
Подобная мера может понадобиться в следующих ситуациях:
- во время ремонта;
- после перепланировки или перестановки в квартире;
- в результате обрыва кабеля.
При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.
Порядок работ:
- Старую розетку снимают.
- Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
- При необходимости осуществляют удлинение оптического кабеля.
- Проводят замену патч-корда.
- Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
- Устанавливают на стене новую оптическую розетку.
- Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
- Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
- Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
- Если уровень сигнала в норме, приступают к заделке штробы.
Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.
Существует множество причин, в соответствии с которыми хозяевам жилья приходится довольно часто решать задачу, как перенести розетку в другое место. В основном это связано с перестановками мебели и электрооборудования, а также для более удобного пользования бытовыми приборами. Эта работа не представляет особой сложности и не требует обязательного вызова электрика. При наличии определенных знаний и практических навыков, вполне возможно осуществить перенос розетки своими руками. Самое главное — соблюдать правила электробезопасности и порядок действий при выполнении работ.
Возможные варианты переноса розетки
Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.
Прокладка новой линии
Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.
Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.
Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.
Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.
В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.
Наращивание провода
Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.
В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.
Нарастить электрический провод можно, используя один из следующих способов:
- Скрутку.
- Сварку или припой.
- Клеммники.
- Пружинные клеммы.
- Болтовое соединение.
Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.
Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.
При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.
Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.
Выводы и полезное видео по теме
В видеоролике пойдет речь о том, как перенести розетку без пыли:
Что учитывать при переносе точки подключения:
В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.
Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.
