Как подключить датчик движения к лампочке: пошаговая инструкция

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.

   Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

1. Найти провод, который тянется от лампы до выключателя.
2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы
можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или
вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен
в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной
темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс. Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки
работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Принцип работы и использование датчика

Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Устройство напоминает обычный выключатель

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Когда руки заняты, без автоматического включения света не обойтись

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

• Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
• Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
• Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
• Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
• Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
• Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

1. Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
2. Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

1. Корпус для размещения электронной схемы.
2. Набор элементов или же готовая элементная схема советского периода блока управления.
3. Паяльник с припоем или что еще лучше паяльная станция.
4. Провода различного сечения, резисторы разного номинала.
5. Крепеж.
6. Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

1. VT1 – фототранзистор.
2. R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
3. C1 – конденсатор.
4. DA1 – операционный усилитель с обратной связью.
5. R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

1. При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
2. После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
3. В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

1. Собирается источник питания, производится регулировка, контролируется выдающий ток.
2. На минус блока питания устанавливается резистор.
3. Далее, диод при помощи катода.
4. На анод выводится резистор подстройки.
5. Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
6. С базовой схемой соединяется резистор.

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

• фазу;
• ноль;
• линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

• кабель должен быть рассчитан на полную мощность потребления прожектора;
• падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
• из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.

Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	–
0,75	3300	–
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

• полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
• сечение и материал проводников;
• ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке – это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

автоматический выключатель

распредкоробка

датчик

светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

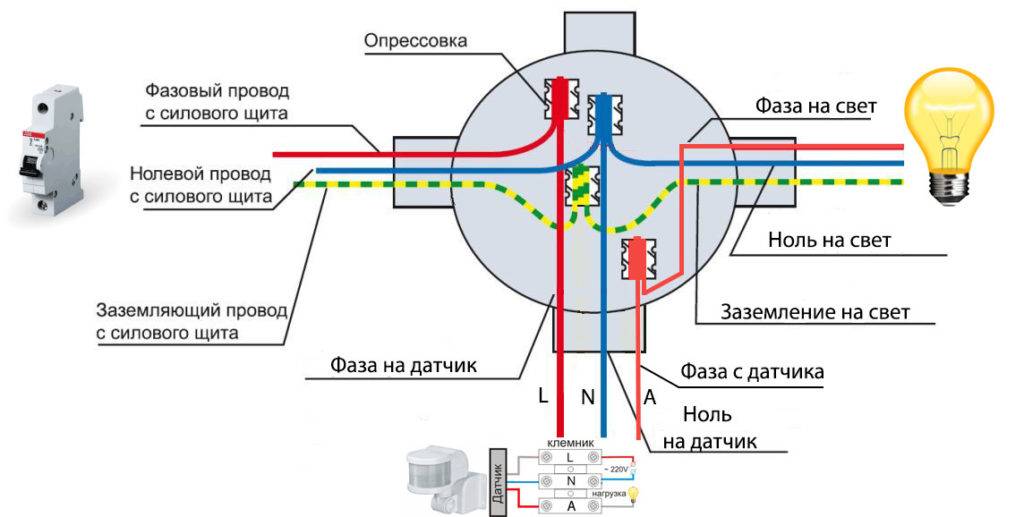

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

трехжильный от автомата (фаза-ноль-земля)

трехжильный на освещение (если у вас светильники с металлическим корпусом)

трехжильный на датчик

Нули
собираются в одну точку. “Земля” с автомата подключается к
“земле” на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У

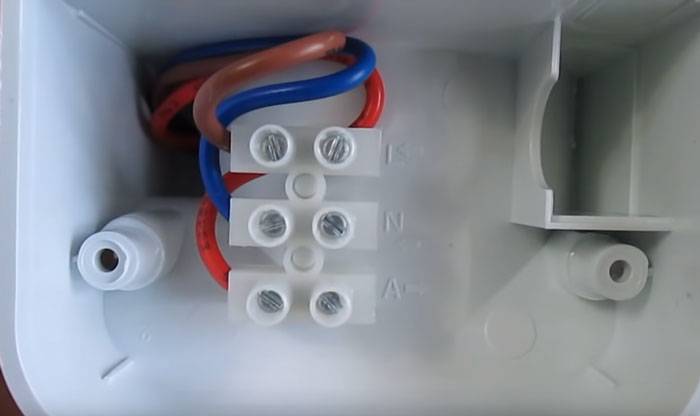

данного девайса под корпусом имеется три клеммы.

две вводных – сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

и один выход

Обозначенный к примеру буквой “А”.

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

красный А – выход

синий N – ноль

коричневый L – фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

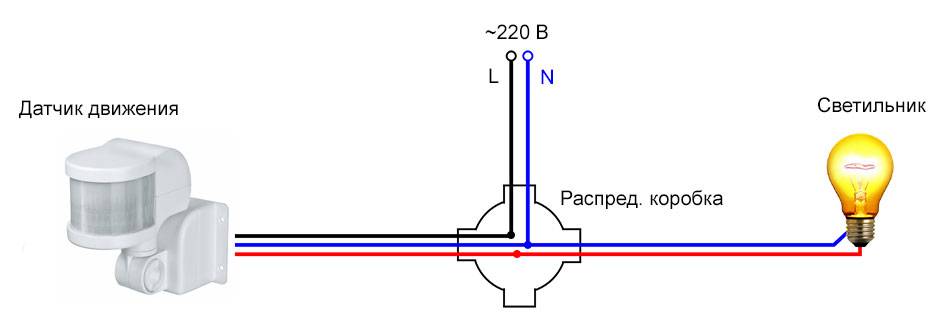

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Подключение нескольких датчиков движения

Например, в изогнутом коридоре, если установить один датчик движения, то он срабатывать не будет, когда объект будет двигаться за изгибом.

В таком случае используют схему подключения устройств, когда несколько датчиков подключают параллельно друг к другу.

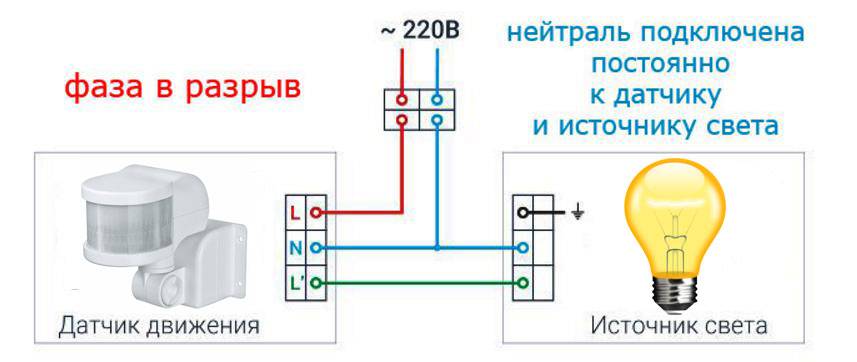

Другими словами, нулевая фаза отдельно и не прерывается, подаётся на каждое устройство, после подсоединяют все выходы к лампе. В итоге срабатывание любого из этих датчиков замыкает цепочку, подавая напряжение к светильнику.

При таком присоединении нужно знать, что оба устройства нужно подключать от одной фазы, иначе между фазами произойдёт короткое замыкание.

Устанавливать устройство необходимо так, чтобы он получал как можно больший обзорный угол на предполагаемые области движения, при этом не должны экранировать детали интерьера, а также проёмы окон и дверей.

Датчики движения обладают длительно допустимым значением мощности на уровне от пятисот до тысячи Ватт. Это ограничивает их применение в условиях высокой нагрузки.

При покупке устройства, в комплекте должна быть стандартная инструкция по его монтажу, подключению и настройке. Также схема должна быть на корпусе самого устройства.

Под крышкой устройства находится присоединительная колодка, а также подключённые к ней три цветных контакта, которые находятся снаружи корпуса. Подключение проводов производят к присоединительным зажимам. Если для подключения используют многожильный кабель, тогда лучше применить специальные втулочные наконечники НШВИ.

Установка детектора движения для освещения

Несмотря на то, что устройство датчика немного сложнее, чем у многих бытовых электрических элементов, даже новичок может справиться с такой задачей, следуя схемам монтажа. Обычно они указаны в технической документации к устройству. Если эти варианты не подходят, и покупатель не дружит с электротехникой, то безопаснее будет пригласить для установки специалиста. Перед тем, как подключить датчик движения к лампочке, нужно разобраться с проводкой. Эта часть может оказаться самой сложной для этого проекта.

В некоторых ситуациях, возможно, понадобится проложить провода через существующие стены. Но во многих случаях этот проект не является сложным, когда у пользователя есть открытые дозы, оставшиеся при строительстве или реконструкции внутридомовых электросетей. Если новую проводку выполнить нельзя, желательно выбрать датчики с аналогичными параметрами, но которые устанавливаются с минимальным монтажом или вовсе без него.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

о том, как включается светильник с автоматическим механизмом мы рассказывали выше; теперь соединяем провода между собой в распределительном коробе

В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль; обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой; подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы)

Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы; у нас остается две свободные жилы (красная и коричневая) соединяем их между собой; подаем напряжение и следим за работой прибора

Красная жила служит для соединения с нагрузкой; подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы; у нас остается две свободные жилы (красная и коричневая) соединяем их между собой; подаем напряжение и следим за работой прибора.

Как подключить датчик движения к лампе

Тестирование и настройка датчика движения

Каждое устройство имеет минимум два регулятора. Тестирование и настройка совершается по двум главным параметрам — длительности свечения (TIME) и чувствительности срабатывания (LUX). Первый показатель означает промежуток времени, на который датчик оставляет включенной лампу. С каждым распознаваемым движением отсчет времени длительности свечения начинается сначала. Он может настраиваться пользователем на промежуток от 10 с до 4 мин.

Чувствительность срабатывания устройства также настраиваемая величина. С помощью нее можно откорректировать, при каком уровне естественного освещения будет включаться свет. Таким образом, можно настроить включение лампы в течение и дня, и ночи или только лишь в ночное время суток.

Запуская датчик движения в работу, проводят его обязательное тестирование. Для этого устанавливают регулятор уровня освещенности в положение, отвечающее дневному освещению. Регулятор управления временем настраивают на минимум. После подключения к электропитанию необходимо подождать около 30 секунд — датчик сработает и включит освещение также на 30 секунд.

Далее следует направить чувствительную область датчика на зону, которая должна находиться под наблюдением, проверить чувствительность и радиус действия. Испытать, соответствует ли промежуток времени срабатывания и работы лампы с установленными параметрами. Проверяют также работу устройства в ночное время и окончательно устанавливают комфортные для себя параметры.

Более сложные по конструкции устройства, которые применяют в охранных целях, имеют в своей конструкции еще регулятор дальности действия (SENS). С помощью него происходит настройка зоны чувствительности. Датчики также оснащают встроенным микрофоном с регулятором уровня шумов (MIC), при котором устройство должно сработать.

Два последних регулятора редко используют для недорогих датчиков, так как их функциональность в бытовых условиях редко бывает востребована.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
