Как подключить газовый баллон к газовой плите: нормативы и руководство по подключению

Особенности подключения плиты к газовому баллону

Подключение газовой плиты к баллону следует начинать с выбора места для хранения емкости с топливом и организации подачи его по трубе или гибкому шлангу до места потребления. Заранее нужно определить, какой газ предполагается к использованию – баллонный или природный.

Выбор места

Подключение газового баллона к плите на даче разрешено как внутри жилого строения, так и снаружи. Но, согласно противопожарным нормам, рекомендуется место для хранения газа выбирать на улице, а не на кухне или в хозяйственном помещении. При размещении на открытом воздухе требуется присоединить трубу или шланг большой длины, но при этом существенно уменьшается вероятность пожара, в случае утечки газ не сможет скапливаться в подвале до опасной концентрации.

Балонный газ при размещении на открытом воздухе располагают в специальном металлическом ящике, который служит удобным местом хранения и одновременно защищает емкость с газом от всех видов солнечного излучения, является дополнительным уровнем защиты от кражи, защищает от возможных последствий взрыва – как от открытого пламени, так и от осколков, сохраняет газобаллонное оборудование от механических повреждений.

Подготовка инструмента и расходников

Чтобы правильно подключить газовую трубу, следует подготовить помещение и необходимый набор инструментов и расходных материалов. Обязательно требуется оборудовать вытяжную вентиляцию.

Для проведения работ необходимо подготовить следующие инструменты:

  • ключ (газовый разводной или 22х24 мм);
  • газовый кран по ГОСТ Р 52057-2003;
  • рукав для подвода газа;
  • фторопластовую ленту (ФУМ) или сантехническую нить.

Демонтаж старой плиты

Для установки новой плиты старую необходимо демонтировать, отключение производят в следующем порядке:

  • перекрыть запорный кран на входе;
  • открутить старый подводящий шланг от запорного крана и от плиты.

Замена крана

Работа по замене крана осуществляется по следующей схеме подключения:

  • включается вентиляция или открывается окно;
  • подготавливают к установке новый кран, предварительно намотав на него ФУМ-ленту;
  • отворачивают старый кран, очищают резьбу на подводящей трубе и устанавливают новый на его место;
  • герметичность после установки проверяют методом обмыливания места соединения.

Установка новой плиты

Перед началом работ по установке газовой плиты на постоянное место размещения проводят подготовку поверхности пола, затем при помощи ножек внизу устанавливают горизонтальное положение варочной поверхности, поочередно откручивая и закручивая их. Для проверки следует использовать строительный уровень.

Подключение плиты

Порядок подключения новой плиты следующий:

  • проверить соединения подводящего шланга на наличие прокладок;
  • убедиться, что резьба шланга соответствует резьбе на плите;
  • подсоединить газовый шланг к выходу плиты, накручивая гайку с небольшим усилием, достаточным для обеспечения герметичности;
  • следить за отсутствием перегибов, перекручиваний и заломов подводящего шланга во время монтажа.

Подключение электроподжига

Для подключения плиты с электроподжигом потребуется электричество. Достаточно розетки с силой тока 6А с заземлением.

Проверка на правильность подключения

После проведения всех работ, для того чтобы проверить правильность подключения, необходимо убедиться в том, что все соединения обеспечивают требуемые параметры герметичности. Для этого необходимо применить метод обмыливания всех соединений. Готовят мыльный раствор, которым брызгают или обмазывают все места стыков. После этого открывают вентиль подачи газа. В том случае, если в обработанных местах возникают пузыри, следует повторить действия по присоединению шланга. Отсутствие пузырей свидетельствует о правильном и надежном соединении всех узлов.

https://youtube.com/watch?v=1f4gMU1rqII

Где установить баллон

Главным обобщённым требованием к использованию газобалонного оборудования можно назвать обеспечение безопасности людей. По этой причине баллоны с газом не рекомендуется устанавливать в обитаемых комнатах и технических помещениях, связанных с жилым зданием напрямую или посредством вентиляции.

Отличительной чертой газа пропана является его высокая плотность. Баллонный газ тяжелее воздуха и способен скапливаться в нижних этажах построек. Поэтому устанавливать баллоны в подполе или технических помещениях ниже уровня земли категорически не допускается. Если в обычном случае небольшие утечки не представляют опасности ввиду постоянного воздухообмена, то в низинах газ способен долгое время накапливаться до взрывоопасных концентраций. Устанавливать газовые баллоны согласно СНИП 42–01–2002 можно только внутри зданий не выше 2-х этажей, в количестве не более одного и на удалении в 0,5 м от газовых плит и 1 м от отопительных приборов.

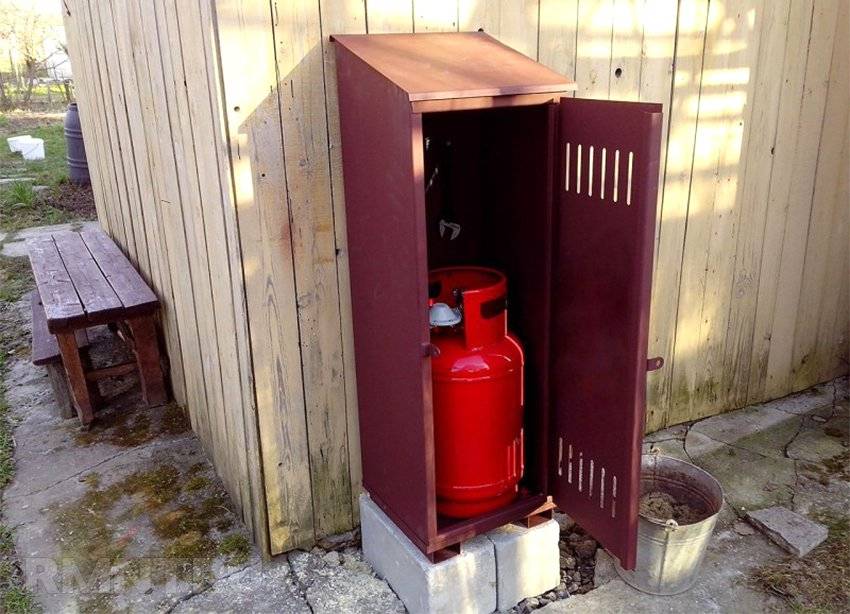

Чтобы сделать установку более безопасной и исключить доступ к газовому оборудованию посторонних лиц, баллоны размещают либо в помещении с отдельным входом, либо в уличном металлическом шкафу

Особенно важно при наружной установке учитывать температурный режим эксплуатации. Баллонный газ состоит из смеси пропана и бутана, у каждого из которых разная температура кипения

При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать. При более низких температурах возможно полное прекращение поступления газа к плите.

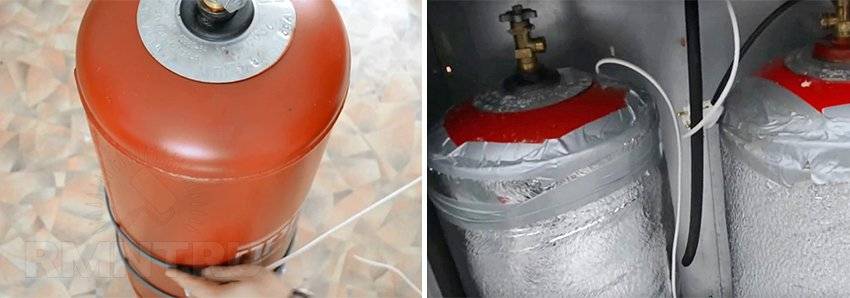

Основным способом добиться нормальной работы при низких температурах считается использование так называемых зимних газовых смесей, способных испаряться при температурах до -40 °С. Однако проблема в том, что подобный газ может оказаться в сезонном дефиците, к тому же нельзя исключить вероятность заправки смеси посредственного качества. Решить вопрос с гарантией можно двумя способами: либо утеплить пристроенный металлический шкаф, рассчитывая на проникновение тепла из здания, либо дополнительно обогревать баллоны с помощью саморегулирующегося кабеля.

Высота шкафа должна быть как минимум на 20–30 см больше высоты баллонов, чтобы они были установлены не на пол, а с зазором, например, на двух металлических рейках или высоком поддоне. При этом шкаф должен быть защищён от проникновения талой, дождевой воды и нагрева от солнечных лучей свыше 40 °С.

Что необходимо для установки и подключения

  • газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
  • баллон с газом;
  • редуктор;

Газовая плита для дачи под баллон: правила подключения при размещении баллона в помещении и за его пределами

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

  • Легче в 2 раза.
  • Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
  • Разрешены к перевозке в обычных машинах.
  • Не накапливают статическое напряжение.

Баллоны для сжиженного бытового газа могут быть и композитными (полимерными)

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

Стабилизирует давление на выходе из баллона.

  • Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
  • Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.

Виды редукторов для газовых пропановых баллонов

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Шланг для газовой плиты

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Шланги для подключения баллонов к газовой плите выглядят так

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

  1. установка баллона;
  2. подключение к плите;
  3. подключение к баллону;
  4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

  • на улице в специальном металлическом ящике;
  • в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

  • расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
  • при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

  • расстояние от него до плитки должно составлять не более 1 м;
  • запрещается установка внутри дома при наличии более 2-х этажей;
  • нельзя располагать баллон в подвальном помещении;
  • расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

  1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
  2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

  1. подготавливается мыльный раствор;
  2. губкой (тряпкой) раствор наносится на места соединений;
  3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Как подключить плиту к газовому баллону

Не везде есть газопровод, и выход из ситуации — это использование сжиженного газа

Но его подключение требует осторожности, так как газ пожароопасен

Вы не знаете, как подключить пропановый баллон к плите? Закажите подключение или ремонт газовой плиты в Санкт-Петербурге на дому в нашей .

Специалисты оказывают услуги не только в городской черте, но выезжают и в дачные поселки. Оставить заявку можно по телефону с 7:00 до 23:00 или онлайн.

Подключение баллонного газа на даче

К работам с газом всегда предъявляются особые требования. Небольшая утечка или неправильная эксплуатация могут привести к взрыву или возникновению пожара. Поэтому подсоединение пропанового баллона к горелке доверьте специалистам.

Но если у вас есть необходимый опыт и знания, то монтаж можно провести самостоятельно.

Чтобы понять, как подключить баллон к плите, нужно следовать определенной схеме:

  • газовую емкость можно установить на кухне рядом с плиткой. Также подойдет уличное расположение в специализированном металлическом шкафу;
  • подсоединение нужно проводить через специальный гофрированный или резиновый или газовый шланг;
  • при соединении шланг не нужно натягивать, по длине он на 50-100 см должен превышать расстояние от емкости до плитки;
  • максимальное расстояние газового баллона от плиты или отопительной батареи должно быть не менее 100 см;
  • уличный шкаф нужно соорудить на бетонном фундаменте, высота которого 20-30 см.

Нельзя:

  • размещать емкость в жилых комнатах;
  • устанавливать баллон ниже уровня пола, т. к. газ тяжелее воздуха, при утечке не сможет выветриться, а скопится в помещении;
  • загораживать проход, который можно использовать для эвакуации в случае пожара.

Если газобаллон размещают в уличном шкафу в частном доме, то следует знать, что при понижении температуры воздуха ниже 0 °С, пропано-бутановая смесь загустевает. Тогда она не сможет подаваться к плитке. В холодный период года лучше покупать зимнюю смесь.

Что нужно для подключения

Перед тем, как подключить газовую плиту к баллону, необходимо подготовить оборудование. Для этого вам понадобятся:

  1. Специальные жиклеры. Стандартные модели предназначены для централизованной подачи природного газа. Если использовать такую плиту для баллонного газа, то он будет выходить слабо, газ будет гореть желтым пламенем, медленно нагревать посуду и даже коптить. В этом случае нужно либо приобрести специальную плитку, либо заменить жиклеры на меньшие по размеру.
  2. Газовый редуктор. Это устройство выравнивающее давление подачи газа при снижении его концентрации в емкости.
  3. Специальный сильфонный или резиновый шланг с накидными гайками.
  4. Металлические хомуты для крепления шланга.
  5. Газовый кран или вентиль.
  6. Мыльный раствор. Он нужен, чтобы проверить герметичность соединений.

Подключение установки

Главное правило при монтаже газопровода: сначала соединяют шланг с плитой. И только после этого приступают к подключению баллона. Для этого:

  • К газобаллону присоединяется редуктор, его гайку нужно хорошо затянуть, чтобы не было утечки.
  • К редуктору присоединят шланг, который затягивают хомутом. Сильфон накручивают на штуцер редуктора с помощью накидной гайки.
  • Далее откручивают вентиль и выставляют нужное давление на редукторе.
  • После этого все соединения на плите, баллоне и шлангах хорошо обмазывают пенно-мыльным раствором, чтобы проверить систему на герметичность.
  • Если в системе утечки не обнаружено, можно зажечь конфорки, чтобы проверить поступление газа. Если на всех конфорках пламя желтое или коптит, то уменьшают давление на редукторе. Если изменения касаются только некоторых конфорок, это говорит о неправильно выбранном жиклере. Его нужно заменить на подходящий.
  • Если конфорка затухает в положении минимального пламени, то следует отрегулировать давление на редукторе.

Использование портативной газовой плиты

Помимо стационарных бытовых моделей существуют и портативные модели. Их можно использовать в походных условиях или на даче, если вы не живете там продолжительное время. При своем маленьком размере и весе (около 2,5 кг) устройство обладает мощностью, сопоставимой со стационарной плитой. На ней легко можно вскипятить воду или приготовить какое-то блюдо.

Топливо для переносных плиток содержится в аэрозольных баллончиках. Для подключения вставьте носик маленького газового баллона в переходник. С небольшим усилием надавите на него. После совмещения пазов поверните. Если после этого вы услышали характерное шипение, значит, емкость установлена правильно, и пропан поступает в плиту. Прибор готов к эксплуатации.

Если после подключения шипения не последовало, повторите попытку заново.

Правила установки газовых баллонов

Основное правило гласит, что самостоятельная установка газовых емкостей запрещается. Ремонт, замена, перестановка должны производиться квалифицированным специалистом. Согласно правилам, установка сосудов с газом должна производиться в предварительно проветренном помещении. На улице проверяется герметичность уплотнений вентиля, для чего выход штока из вентиля обрабатывается мылом, затем снимается транспортная заглушка и при закрытом вентиле намыливается отверстие штуцера.

Эксплуатация газовых сосудов запрещена, если пузырьки выходят сквозь мыльный раствор. Если по штоку и штуцеру утечек не наблюдается, можно внести сосуд с газом в помещение и подсоединить через редуктор к газовому прибору. Затем следует проверить герметичность уплотнения штока и резьбового соединения при открытом вентиле и закрытых кранах после присоединения.

Для этого также наносят мыльный раствор. Если пузырьки не выходят, газовым прибором можно пользоваться. Если наблюдается утечка газового вещества, следует закрыть вентиль, вынести емкость с газом на улицу и позвонить в аварийно – диспетчерскую службу газового хозяйства.

Установка газового баллона на даче должна вестись с соблюдением требований правил эксплуатации и техники безопасности. Емкости с газом должны располагаться вне зданий в пристройках из негорючего материала у глухого простенка стены (под кожухами, закрывающими верхнюю часть с редукторами, или в шкафах), не ближе 5 метров от входов в здание, подвальные и цокольные этажи.

Шкафы и пристройки должны запираться, иметь вентиляцию и надписи «Огнеопасно. Газ». У входа должна быть надпись «Огнеопасно. Баллоны с газом». Установка должна проводиться квалифицированными специалистами из газовых служб, в соответствии с нормативами газового хозяйства.

Установка емкостей с газом должна осуществляться специалистами газовых служб. Размещать и эксплуатировать такие установки, которые имеют в своем составе газовые емкости в количестве больше, чем две штуки, необходимо согласно всех требований и норм, указанных в действующих на данный момент нормативных документах касательно безопасности в имеющемся газовом хозяйстве.

Газовый баллон на даче – достоинства и недостатки

Когда человек только переезжает в частный дом, который не подключен к газопроводу, он оказывается на распутье – использовать электрическую плиту, или же подключить газовую плитку, но использовать при этом баллоны? Оба решения имеют ряд преимуществ и недостатков.

Положительные моменты газового баллона такие:

  1. Газовая горелка будет нагревать все в несколько раз быстрее. Время приготовления пищи в значительной мере сократится, а значит, у вас появится больше времени на себя или семью.

  2. Стоимость заправки намного меньше, нежели оплата счетов за использованное электричество. Исключением может стать лишь момент, когда вы используете электричество по льготным расценкам, к примеру, для людей, проживающих в деревнях. Также есть скидка и на оплату коммунальных услуг для тех, кто считается малоимущими.
  3. В определенных регионах норма потребления электричества на одного прописанного в помещении человека ограничивается 50 кВт в месяц, и если превысить лимит, цена возрастает.

Теперь о недостатках:

  1. Транспортные затраты, так как газовые заправки есть, но их намного меньше, нежели бензиновых.
  2. Невозможно точно узнать, какое количество топлива было заправлено в баллон.
  3. Установка газовых плит в помещениях, где нет вентиляции, запрещается.

Когда мы разобрались со всеми плюсами и минусами, а вы решили устанавливать баллоны, можно поговорить о том, в каком месте разместить топливо и печь.

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

  1. Наличие плотно прилегающей к корпусу металлической крышки.
  2. Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
  3. Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
  4. Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
  5. Латунный корпус (сталь склонна к ржавчине).
  6. Удобный маховичок для перемещения регулировочного винта.
  7. Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
  8. Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.

Как работают двухконтурные котлы на газу

Как правило, аппараты газового действия устанавливают под отопительную систему закрытого типа, где значение давления воды не выше 0,3 МПа. Если говорить о том, как правильно подключить домашний газовый котел, ответ очевидный.

Традиционно применяется схема искусственной циркуляции теплоносителя с расширительным сосудом. Для подготовки горячей воды газовым оборудованием используется централизованная подача ХВС с давлением 0,02 – 1,0 МПа.

Правда, точные значения определяются конкретной маркой оборудования и производителем. Выбор двухконтурного котла производится с учетом конкретных условий монтажа.

Схематика отопительного контура котла

Контур отопления газового котла по умолчанию предназначен под заполнение ХВС центрального водопровода. Допускается также эксплуатация оборудования нагрева, когда в качестве теплоносителя применяется вода с антифризом на основе гликоля (C2H4(OH)2), сертифицированным согласно ГОСТ.

Теплоноситель, поступающий из возвратной линии контура отопления, направляется через фильтр в теплообменник, конструкция которого обеспечивает возможность первоначального заполнения и периодической подпитки отопительного контура водой централизованного водопровода.

Дальнейшее движение теплоносителя активизирует циркуляционный насос, конструкция которого содержит автоматический отводчик воздуха. Затем водный поток проходит зону датчика минимального расхода теплоносителя и подаётся на вход первого (внешнего) контура теплообменника коаксиального типа.

Продвигаясь по теплообменнику, вода нагревается за счёт энергии горения газа.

На выходе из теплообменника, на трубопроводе подачи теплоносителя, стоит погружаемый датчик температуры. Здесь же монтируется предохранительный клапан пружинного действия, оснащённый механизмом сброса давления.

Верхний предел открытия предохранительного устройства – 0,3 МПа. На линии подачи также включается расширительный бак мембранного типа.

Функционирование контура ГВС

Схема ГВС работает примерно так: водопроводная холодная вода под давлением централизованного водопровода подаётся через сетчатый фильтр на водный блок. Конструкция блока, сделанная из латуни, обеспечивает возможность первоначального заполнения и периодической подпитки системы ГВС.

Далее через область установки датчика расхода воды и сквозь магнитное противонакипное устройство вода поступает на внутренний канал коаксиального теплообменника, сделанного из меди. За счёт отбора тепла от стенок теплообменника, нагретого теплоносителем, проходящим внутри отопительного контура, холодная вода нагревается.

Режим приготовления горячей воды предусматривает временное отключение циркуляционного насоса котла. На выходе из теплообменника расположен погружаемый датчик температуры, снимающий рабочие параметры линии подачи.

Здесь же, на подающей линии котла, устанавливается второй предохранительный клапан пружинного действия с механизмом сброса давления. Предел срабатывания обычно составляет 1,0 – 1,1 МПа.

Ответственность за самостоятельное подключение газовой плиты

Неверная установка оборудования может привести к серьезным негативным последствиям и даже угрожать жизни населения. В связи с этим к подобным манипуляциям настоятельно рекомендуют подключать специалистов-газовиков. Даже если действия выполняются самостоятельно, после этого необходимо получить официальное разрешение у Горгаза на допуск прибора к эксплуатации.

Лучше воспользоваться помощью газовиков

В противном случае не избежать штрафных санкций или даже уголовной ответственности:

  1. При самовольном подключении нового устройства без получения разрешения взимается штраф в размере до 15 тысяч рублей;
  2. За незаконное подсоединение к газомагистрали также положено материальное возмещение;
  3. Если произошла авария со смертельным исходом, виновника трагедии сажают в тюрьму на срок до 2 лет;
  4. Если авария привела к пожару и последующей порче имущества, с самозастройщика потребуется уплата всех убытков и дополнительно штраф, составляющий до 300 тысяч рублей. Также по решению суда виновника могут лишить свободы на 2 года.

Внимание! Ознакомиться с подробным перечнем возможных наказаний можно в административном и уголовном кодексах. Следует осознанно подходить к самопроизвольной установке взрывоопасной техники

Подключение новой печки на газоснабжении не вызывает особых затруднений, если строго придерживаться всех правил и требований к технике безопасности, пользоваться хорошим инструментом и надежными деталями, выполнять проверку соединений с привлечением специализированной службы.

Посмотрите видео о подключении газовой плиты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
