Как подключить выключатель с одной клавишей: правила и схемы подсоединения

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением  230÷250 В и токами до 10 Ампер. Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения. Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

  • На выключателе нужно прерывать фазную цепь электропитания;
  • Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

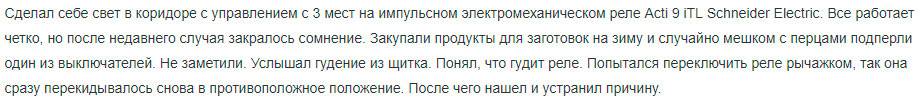

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс
отдельно бра.

Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.

Необходимые для монтажа материалы

  • Для осуществления подсоединения необходимо:
  • Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
  • Двойным включателем.
  • Монтажной коробкой, в которой будет размещаться включатель.
  • Клеммниками.
  • Изолентой.
  • Инструментами
  1. Что касается инструментов, то их список должен состоять из:
  2. отверток для крестового и плоского шлицов;
  3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
  4. бокорезов;
  5. уровня;
  6. пассатижей;
  7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

  • отвертка плоская и крестовая;
  • плоскогубцы;
  • бокорезы;
  • изоляционная лента;
  • хороший строительный нож с острым лезвием (для зачистки концов проводов);
  • для обжима удобнее использовать специальный инструмент — обжимник (он не является обязательным, если провода не многожильные);
  • выключатель;
  • провода.

Инструменты для подключения выключателя

Чрезвычайно важно заранее и правильно изобразить схему для подключения и проложить проводку. Схема подключения выключателя из двух клавиш

Схема подключения выключателя из двух клавиш

В схему должны входить такие три провода:

  1. Заземляющий провод (выводится на источник света, обозначается на схеме как «0» или с помощью стрелочки, указывающей вниз).
  2. Нейтральный провод (выводится также на источник света, обозначается буквой «N»).
  3. Фаза — провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой «L»).

Последовательность подключения проводов

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах.

Обратите внимание, что монтаж проводки делают перед оштукатуриванием стен и потолка. Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой

Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой.

Как подключить проходной выключатель читайте здесь.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя


Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо
отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

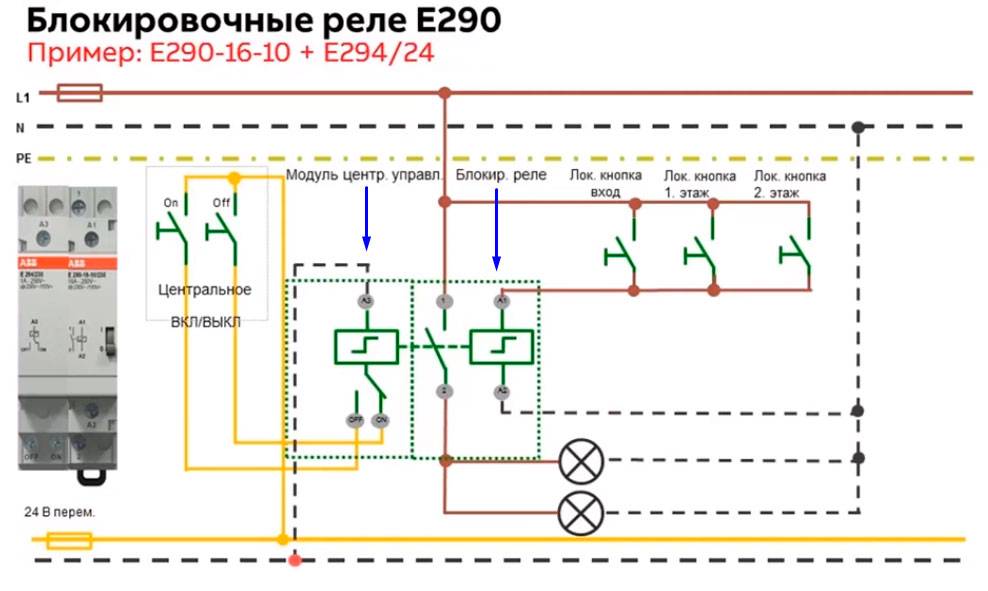

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

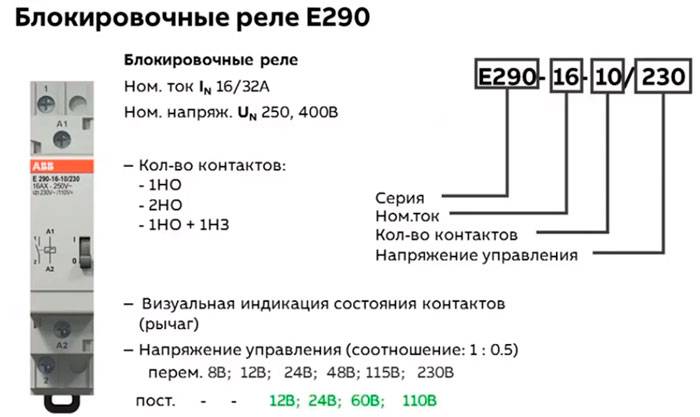

У имульсников ABB блок
центрального управления можно докупить отдельно и присоединить его с левой
стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей.
Для электронных придется делать развязку через промежуточные реле.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

  • главного узла – основание из металла с контактами для подсоединения и копкой;
  • крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
  • внешнего корпуса – панелей из пластика или другого материала;
  • подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

  1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
  2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
  3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
  4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Это интересно: Как подключить розетку для интернета и телефона — схема и устройство, инструкция с фото и видео

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.

В каком случае нужен одноклавишный выключатель?

Одноклавишники применяют в следующих случаях:

  • при включении 1 источника света – люстры, например,
  • в небольших помещениях, где нет необходимости раздельного включения светильников,
  • включении подсветки, например, светодиодной ленты.

Это простейший вариант организации электросхемы включения света. Одноклавишный выключатель – всегда самый дешевый вариант. Практически любое помещение можно включать с его помощью. С другой стороны, если периодически не требуется включать сразу всё, то освещение разбивают на группы и используют несколько одноклавишников или один двухклавишный.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение. Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

  • снять накладку с использованием плоской отвертки;
  • вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
  • отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

  1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
  2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
  3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
  4. определить какое положение выключателя соответствует выключенному источнику света;
  5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
  6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
  7. оставшийся провод соединить с контактом без пластин;
  8. закрепить подключенный механизм в подрозетнике и установить клавиши;
  9. включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
