Как поменять и переделать розетку: пошаговый инструктаж по замене

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Порядок демонтажа старого изделия

Демонтаж старой розетки Замена розетки начинается с демонтажа старого изделия, пришедшего в негодность

Перед тем как заменить старую розетку, следует обратить внимание на способ ее фиксации в месте установки. В соответствии с этим признаком все существующие модели делятся на внутренние и накладные

Первые монтируются в заранее подготовленном в стене отверстии, куда предварительно вставляется пластиковый корпус, используемый в качестве держателя. При их демонтаже потребуется проделать следующие операции:

  1. В первую очередь нужно обесточить линию, в которой смонтирована данная розетка. Для этого следует отключить соответствующий линейный автомат.
  2. С изделия снимается декоративная крышка, которая крепится посредством винта.
  3. Ослабляются контакты, крепящие нулевой и фазный провод, а затем из них вытаскиваются подводящие провода.
  4. Остается отвернуть фиксирующие внутреннюю розетку винты, после чего она удаляется из пластикового корпуса, закрепленного в стене.

Чтобы сменить изделие в открытом (наружном) исполнении, первые три операции проделываются в описанной ранее последовательности. В данном случае корпус розетки закреплен шурупами на специальном подрозетнике, с которого нужно будет ее удалить.

Блиц-советы

  1. При отсутствии в доме кабеля заземления, не стоит отказываться от покупки механизма с таким отверстием. Стоят они немного дороже. Но при этом конструкция устанавливается в стене более прочно, что продлевает срок эксплуатации. Контакт с вилкой также намного прочнее;
  2. Следует тщательно отмерять контакт оголенного провода. Если он будет выходить из отверстия слишком сильно или, наоборот, не будет вообще виден, то розетка прослужит краткий срок. В ближайшем времени придется повторить процедуру.
  3. Если присутствует возможность не устанавливать двойную панель из одной точки, то лучше поставить два одинарных механизма с различным подключением;
  4. Когда в доме меняется вся проводка, следует поменять высоту нахождения розеток. Она должна составлять около 20 см от пола.

Установка монтажного короба

Специалисты рекомендуют устанавливать подрозетники нового образца. Они обычно изготовлены из пластика. Бывают двух видов:

  1. Для установки в гипсокартон — имеют два ушка.
  2. Для монтажа в бетонные и кирпичные стены.

По возможности стоит просто обновить металлический подрозетник от старой розетки. Здесь необходимо подготовить современный монтажный короб из пластика. Ножом отрезать заднюю часть так, чтобы не повредить резьбу. Заготовку вставить в подрозетник из металла, закрепив небольшими саморезами (вкручивать диагонально).

При полной замене металлического подрозетника следует помнить: пластмассовое изделие должно полностью входить в подготовленное для розетки отверстие

Важно, чтобы оно не деформировалось. В противном случае следует либо отрезать его заднюю часть, либо просто сделать отверстие больше

Закрепить подрозетник в стене можно с помощью гипсового или алебастрового раствора:

  1. Подготовить раствор. Смесь нужно медленно всыпать в воду, постоянно помешивая. По консистенции она должна напоминать густую сметану.
  2. Смочить стену водой и нанести тонкий слой гипса/алебастра. Сделать так для внутренней части отверстия и наружной.

Действовать нужно быстро. Раствор застывает в считанные минуты.

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой

Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

Установка розетки в подрозетник

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

Установка подрозетника для новой розетки

Вставив новый подрозетник в отверстие, следует его зафиксировать, используя раствор, приготовленный из сухой гипсовой или цементно-песочной смеси. Но, все же лучше работать с гипсовыми растворами.

Для его приготовления в емкость с небольшим количеством воды добавляется сухая гипсовая смесь (лучше строительный гипс – алебастр, его раствор быстрее подсыхает) и тщательно перемешивается. Раствор готовится такой густоты консистенции, чтобы он мог удерживать подрозетник в отверстии даже в не застывшем состоянии.

Далее достаточно большое количество приготовленного раствора с помощью шпателя необходимо перенести в отверстие в стене и равномерно разровнять по всем его краям. Затем нанести этот же раствор на торцевую часть подрозетника с предварительно выломанным в нем окошком для ввода электрических проводов, продеть в это окошко провода и вставить подрозетник в отверстие. Остается заполнить щели в отверстии раствором и заделать им имеющиеся повреждения в стене.

Закончив, таким образом, монтаж нового «стакана», необходимо подождать пока раствор высохнет и затем уже продолжать установку новой розетки.

Чтобы подготовить провода для подключения питания к розетке, с их краев необходимо, используя кусачки, снять изоляцию и «откусить» лишнюю часть жилы. В данном случае для электропроводки использовался алюминиевый провод, проложенный в стенном туннеле. Если длина провода излишняя, то этот излишек провода лучше убрать в туннель, а не «откусывать».

В случае недостаточной длины провода, его можно удлинить путем присоединения к нему небольших отрезков нового провода. Но при этом следует придерживаться следующих правил: удлинение алюминиевого провода необходимо производить с использованием клеммной колодки, а медный провод можно удлинить, просто скрутив провода, а затем запаять и изолировать это соединение.

Подключение и установка новой розетки

Теперь уже замена розетки близится к концу. Остается подключить ее и зафиксировать в стене.

Снимаем с новой розетки панель, открутив центральный болт. В ее контакты поочередно вставляем оголенные концы проводов и закрепляем их там, затягивая соответствующие болты контактов с помощью отвертки.

Затем розетка вставляется в подрозетник, выравнивается по горизонтали и фиксируется нижним и верхним винтами. Для исключения перекоса розетки завинчивать эти винты следует поочередно до надежной ее фиксации.

Завершает монтаж розетки установка панели (крышки) и фиксация ее центральным болтом без приложения при этом чрезмерных усилий, чтобы ее не повредить.

Остается проверить надежность фиксации розетки. Вставьте в нее вилку одного из электроприборов и вытащите ее. В случае если розетка закреплена в коробке слабо, сильнее закрутите болты ее распоров. Вновь установив панель розетки, можно подключать электропитание на электрощите.

Надеемся, что наши советы, как заменить розетку самостоятельно, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Для постоянных читателей выложил видео на канале Ютуб. Подписывайтесь на новые видеоролики.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Порядок установки

Следующим этапом станет установка нового устройства.

Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.

Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.

После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.

Завершающий этап — установка лицевой пластмассовой части. Для этой цели  до упора отвёрткой закручивается ранее снятый болт

При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы.

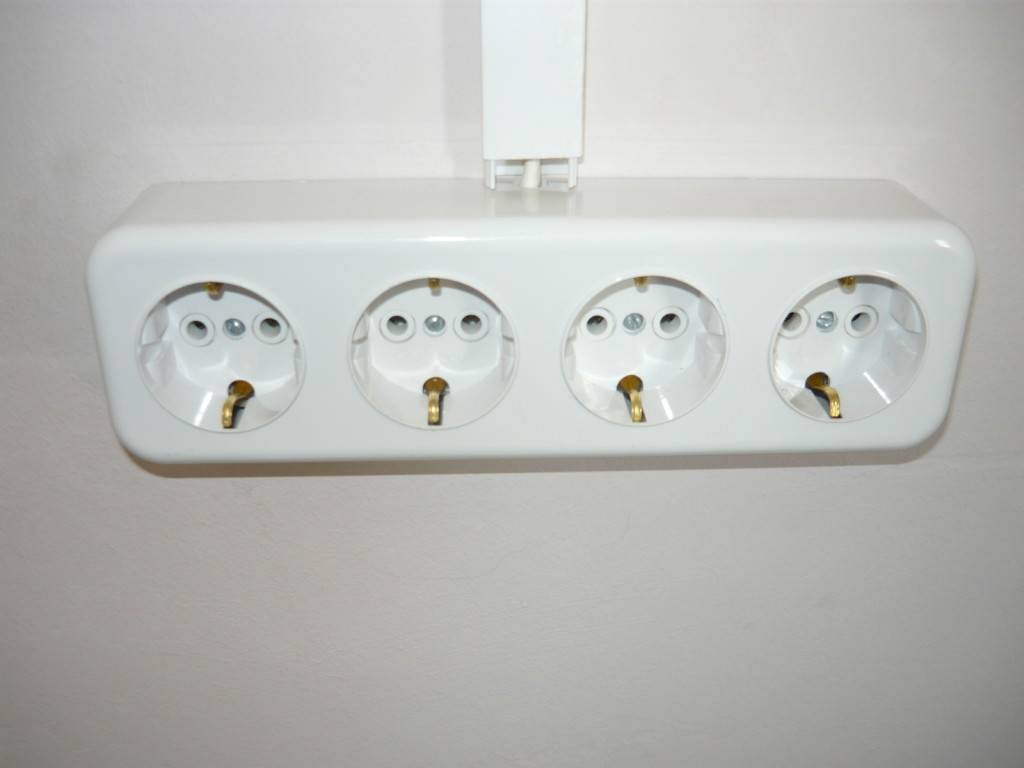

В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.

Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:

  1. Выключаются “пробки” или “автомат”.
  2. Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
  3. Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
  4. Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
  5. Жилы силового кабеля отсоединяются от клемм.
  6. С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
  7. Шурупами внутренняя часть розетки фиксируется к стене.
  8. В клеммы вводится проводник, крепление затягивается с помощью винтов.
  9. Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.

Работа по установке внешней розетки завершена.

Демонтаж старой розетки

Предварительно выключите электричество

Перед тем как приступать к демонтажу старой розетки, обязательно нужно обесточить провода, которые подводятся к ней. Это можно сделать достаточно просто – в электрическом щитке, если работа проводится в многоквартирном доме, нужно в своем отделении переключить тумблер в положение «выкл.» или выкрутить пробки, принадлежащие к сети именно собственной квартиры. Работать желательно в дневное время суток, так как в квартире не будет функционировать освещение. Если же приходится делать замену розетки в темноте, то нужно иметь фонарик или, в крайнем случае, свечу.

Перед заменой электрического прибора нужно подготовиться – приобрести новую розетку и, при необходимости, подрозетник. Кроме того, для работы будут нужны пассатижи и отвертка, размер которой должен подходить к болтам, используемым для крепления элементов розетки. Не будет лишним и индикатор фазы – с его помощью можно проверять наличие тока в сети. Если вооружиться необходимыми инструментами, то работа по замене розетки будет происходить быстро и легко.

Снимаем переднюю панель

  • Для снятия старой розетки сначала необходимо демонтировать переднюю панель. По ее центру находится отверстие, с помощью которого панель винтом крепится к основе. Этот винт нужно выкрутить имеющейся отверткой и снять крышку.
  • Чтобы убедиться, что через провода не идет ток, необходимо использовать индикатор. Провода разведены на фазную нить и нулевую. Если лампочка загорается при соприкосновении провода и индикатора, это означает, что сеть обесточить не удалось, и в розетке присутствует напряжение. Если при соприкосновении пробника с оголенными концами проводов индикатор не реагирует, значит, ток в сети отключен и можно без опасения за свою жизнь заниматься работой.

Правила использования индикатора

  • Ослабляем винты и вынимаем провода Убедившись, что сеть обесточена, можно продолжать демонтировать розетку. Сначала нужно отсоединить провода сети от розетки, которые скреплены зажимами с помощью винтов. Винты нужно ослабить, концы проводов вынуть. Затем наступает очередь распорок, которые крепят розетку к стене с внутренней стороны. Чтобы ослабить распорки также нужно открутить соответствующие винты, после чего вытащить розетку из ячейки.
  • Демонтировав розетку часто можно заметить, что в нише отсутствует подрозетник. Это означает, что розетка была закреплена просто к стенкам отверстия. Так устанавливать розетку нельзя, потому что в таком случае крепление прибора не будет надежным. В домах старой постройки это встречается часто.
  • Также бывают случаи, когда установлен подрозетник из металла, при этом болты крепежа отсутствуют. Конструкция таких подрозетников предусматривает фиксирование посредством собственных распорок, но они не обеспечивают надежности крепления.

Подготовка к работе

Для начала необходимо подготовиться к данной работе. Так как при долблении стен образуется много мусора и пыли, то необходимо или убрать мебель, одежду и технику из комнаты, или чем-то их накрыть, чтобы не испачкались. Ну и, конечно же, следует заранее подготовить необходимые для замены розетки инструменты и приборы. При замене розетки нам понадобиться следующее:

— новая внутренняя розетка;

— установочная коробка (подрозетник);

— дрель или зубило и молоток;

— алебастр;

— фигурная и индикаторная отвертки.

Демонтаж наружной розетки.

После того, как будет отключен автомат, питающий данную линию, можно приступать к демонтажу наружной розетки. Эта работа не представляет собой ничего сложного, поэтому, чтобы не тратить время, опишу ее суть в двух словах. Сначала индикаторной отверткой проверяем наличие напряжения в сети, ведь автомат мог быть не рабочий. Если все в порядке, то с помощью фигурной отвертки разбираем старую розетку, затем отсоединяем провода. Вот и все, думаю, проблем на данном этапе у вас не возникнет.

Выполнение отверстия под установочную коробку

Теперь нам необходимо сделать под внутреннюю розетку отверстие в стене. Решить данную задачу можно с помощью дрели, оборудованной специальной насадкой, или же молотком и зубилами. При первом способе все просто: дрелью в стене прорезается окружность необходимых размеров, а затем все лишнее выбивается. Если у вас дома нет дрели, то согласитесь, что для монтажа одной розетки приобретать ее нецелесообразно, поэтому используйте второй способ. Размеры отверстия зависят от размеров установочной коробки. Постепенно выбивая стену, делайте примерку, учитывая при этом, что между коробкой и стеной будет алебастр. Когда отверстие будет готово, можно начинать фиксацию установочной коробки. Для этого лучше всего использовать уже упомянутый алебастр.

Установка коробки под розетку

В первую очередь нам понадобиться сделать в установочной коробке отверстие, в которое будут заведены провода. Прежде, чем наносить алебастр, необходимо смочить водой коробку и отверстие. Алебастр следует наносить небольшими количествами и на коробку, и в само отверстие. Теперь аккуратно становите коробку, а затем выровняйте ее и оставьте на некоторое время. Время застывания алебастра зависит от его состояния.

Установка и монтаж внутренней розетки

Перед установкой розетки тщательно зачистьте провода наждачной бумагой, после чего заведите их в коробку через ранее выполненное в ней отверстие. Соедините зачищенные провода с клеммами на розетке. Помещение розетки выполняйте аккуратно, чтобы не повредить проводку. Теперь осталось только зафиксировать новую розетку с помощью специальных усиков и винтов.

Закончив работу, включите автоматический выключатель и убедитесь в работоспособности розетки, включив в нее любой электроприбор.

Контакты.

Сколько стоит монтаж электропроводки в частном доме.

Сколько будут стоить материалы.

Замена проводки в хрущевке.

Замена электропроводки в панельном доме.

Расценки на электропроводку квартир.

Электромонтаж в частном доме.

Сделать электрику в новостройке

Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

  1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
  2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
  3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
  4. Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.
