Выбор автоматов,УЗО и сечения провода- быстро и точно!
Здравствуйте уважаемые читатели моего сайта!
На этот раз я покажу как можно очень быстро и точно выбрать автоматический выключатель, УЗО (устройство защитного отключения) и необходимое сечение провода при ремонте или монтаже электропроводки.
И поможет нам в этом отличная прога под названием “Электрик”.
Я уже неоднократно рассказывал как пользоваться этой программой, читайте:
“Программа Электрик. Потеря напряжения. Куда теряется электричество в проводах?”
“Сколько денег надо на электропроводку?”
“Не знаете как выбрать автомат?Воспользуйтесь программой Электрик!”
Итак, как же нам поможет “Электрик”? Смотрим.
Открываем программу и внизу нажимаем кнопку “Квартира”.
В открывшемся окне вы увидите готовый вариант однолинейной схемы электропроводки в доме. Кто не знает что это такое и с чем все это едят- не пугайтесь, ничего сложного нет!)))
Обратите внимание
Здесь указываем что материал электропроводки у нас- медь, тип проводника- кабель и количество жил- трехжильный. По выбору схемы чуть позже.
Ввод в дом показан в верхней части схемы, то есть направление мощности- сверху вниз. Вводной кабель- трехжильный, две жилы кабеля подключаются на автоматический выключатель АВ (первый если считать сверху вниз).
Два штриха на кабеле означают две жилы. Это фаза (L) и ноль (N), а жила заземления (PE) показана правее.
С вводного автомата фаза и ноль идут на электросчетчик Wh.
А далее электропроводка “разбивается” на несколько групп.
Программа “Электрик” предлагает насколько вариантов однолинейных схем- 4 варианта. Отличаются они именно количеством и составом групп. Вот например я показал различие между Схемой №1 и Схемой №2:
Вот они- все 4 варианта схем:
Далее после выбора схемы надо указать в соответствующем поле мощность подключенных электроприборов и их коэффициэнт мощности.
Это можно помотреть или в паспорте на электроприбор или на его корпусе. Может в этом нам помочь и программа “Электрик”.
Для этого нажмите “Выбрать мощность” и в открывшемся окне кликните один раз на нужном электроприборе. Можно выбрать несколько приборов, программа автоматически суммирует мощность.
Важно
После того как вы выбрали в этом окне электроприборы, окно НЕ закрывайте! А кликните левой мышкой один раз в ту клеточку мощности, которую вы искали:
Аналогичным способом заполните все клеточки мощности
С параметрами косинуса фи я предлагаю не заморачиваться, это не очень важно, можете указать во всех клетках значение 0,9
Если внимательно смотреть то увидите что на заднем плане в основном окне программы так же указывается общая мощность указанных электрических цепей:
После того как все поля заполнены, нажимаем на кнопку “Расчет” и программа начинает делать подбор номиналов автоматических выключателей. УЗО и сечение провода.
Через пару секунд- все готово!
Вот таким образом программа “Электрик” может помочь в выборе автоматов. узо и сечения провода для электропроводки.
Как видите- для той мощности что я указал на однолинейной схеме с такими мощными электроприборами как электроплита в 6кВт да еще на кухню с сантехническим оборудованием выделил 8,5кВт- требуется вводной кабель 25 кв.мм по меди и 100 амперный вводной автомат.
Конечно в реальности такого нет, на квартиру энергоснабжающая организация никогда не разрешит использовать такую мощность с тОком в 100 ампер да еще по одной фазе…
Но тут еще следует учесть что это МАКСИМАЛЬНО возможная мощность если включить разом ВСЕ электроприборы, в реальности такого конечно никто не делает)))
Совет
Поэтому в приведенном мной примере я бы установил на ввод автомат на 40 ампер, автомат АВ-цепь сантех. оборудования заменил бы на 20А, остальное оставил как есть.
А как бы вы поступили?
На правах рекламы:
Если вас интересует ремонт или изготовление рукавов высокого давления, то все это можно заказать в специализированном сервисном центре где можно сделать грамотный ремонт шлангов.
Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.
Подписывайтесь на мой видеоканал на Ютубе!
Расчет мощности для УЗО
Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:
- Простая одноуровневая схема с одним прибором защиты.
- Одноуровневая схема с несколькими приборами защиты.
- Двухуровневая схема защиты отключения.
Рассчитываем мощность для простой одноуровневой схемы
Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:
(1600+2300+500+2500)/220 = 31.3 А
Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.
Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.
Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты
Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:
- Для стиральной машины — 2300/220 = 10.5 А
- Для бойлера — 1600/220 = 7.3 А
- Для остального оборудования — 3000/220 = 13.6 А
Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.
Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор
Рассчитываем мощность для двухуровневой схемы
Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.
УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).
Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.
Таблица мощностей УЗО
Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:
| Суммарная мощность нагрузки кВт | 2.2 | 3.5 | 5.5 | 7 | 8.8 | 13.8 | 17.6 | 22 |
| Тип УЗО на 10-300 мА | 10 А | 16 А | 25 А | 32 А | 40 А | 64 А | 80 А | 100 А |
Как работает прибор защиты?
Подключение защитного модуля к основной электрике всегда осуществляется после вводного автоматического выключателя и счетчика электроэнергии. УЗО с одной фазой, предназначенное для сети со стандартным показателем в 220 В, имеет в своей конструкции 2 рабочие клеммы на ноль и фазу. Трехфазные агрегаты комплектуются 4 клеммами на 3 фазы и общий ноль.
Находясь в активированном режиме, УЗО сравнивает параметры входящих и выходящих токов, и просчитывает, сколько ампер идет на все, имеющиеся в помещение электропотребители. При корректной работе эти показатели ничем не отличаются друг от друга.
Иногда УЗО может сработать без видимых причин. Обычно эту ситуацию провоцируют залипание кнопок и разбалансировка устройства, вызванные слишком интенсивной эксплуатационной нагрузкой или образовавшимся конденсатом
Разница показателей между входными и выходными токами четко указывает на то, что в доме имеется утечка электрики. Иногда она возникает из-за контакта человека с оголенным проводом.
УЗО эту ситуацию фиксирует и сразу же обесточивает подконтрольный участок сети, чтобы защитить пользователя от потенциально возможного удара тока, ожога и прочих бытовых травм, связанных с электричеством.
Самый нижний порог, при котором срабатывает устройство защитного отключения, составляет 30 мА. Этот показатель называется уровнем неотпускания, при котором человек ощущает резкий токовый удар, но еще может отпустить предмет, находящийся под напряжением.
При переменном напряжении 220 В частотой 50 Гц ток, объемом в 30 миллиампер, ощущается уже очень сильно и вызывает судорожное сокращение рабочих мышц. В такой момент пользователь физически не может разжать пальцы и отбросить в сторону деталь или провод, находящиеся под высоким напряжение.
Все это ведет к опасным ситуациям, угрожающим не только здоровью, но и жизни. Предотвратить эти неприятности может только грамотно подобранное и корректно установленное УЗО.
Параметры выбора УЗО
Тип расцепления
УЗО, устанавливаемые в квартирах, имеют два типа расцепления: А и АС.
Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который появляется внезапно или постепенно растет.
Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые возникают внезапно или постепенно увеличиваются (рекомендованы для установки на линии, обслуживающие бытовые электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и прочее оборудование, оснащенное электроникой).
Селективность
Селективное УЗО (S – с большей выдержкой, G – с меньшей выдержкой) устанавливают на вводе перед прочими устройствами, обслуживающими разные группы в квартире или коттедже.
Оно фиксирует утечку, но срабатывает лишь через определенный промежуток времени (задержка 0,2-0,5 секунды). Благодаря этому группы, где не было утечки, не обесточиваются.
Количество полюсов
В зависимости от напряжения в сети зависит количество полюсов в используемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.
Номинальный ток защиты
Параметр определяет, какой силы ток сможет пропускать устройство при продолжительном режиме работы. Показатель должен быть равным или на ступень выше, чем у автоматического выключателя, защищающего этот же участок цепи.
Номинальный отключающий дифференциальный ток
Этот показатель определяет ток утечки, при котором выключатель сработает. Универсальным считается УЗО с показателем 30мА, оно обеспечит защиту от поражения током и возгорания, может использоваться в линиях с достаточно большой нагрузкой без ложных срабатываний.
Выключатели с показателем менее 30мА не всегда способны обеспечить пожаробезопасность, при значительных нагрузках часто срабатывают ошибочно.
Номинальное время отключения
Показатель, определяющий временной промежуток между моментом появления утечки и моментом срабатывания выключателя. Стандарты определяют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.
Рабочий температурный режим
Большинство выключателей предназначены для эксплуатации в температурном диапазоне от — 5 °C до + 40 °C, при необходимости можно приобрести устройство, способное реагировать при морозе до -25 °C.
Общие функции дифференциального выключателя
В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.
Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.
Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети
УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.
Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).
Состоит УЗО обычное и противопожарное из:
- корпуса;
- трансформатора с тремя обмотками;
- реле ЭДС.
В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.
Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.
Источником пожара электрооборудование становится при:
- коротких замыканиях;
- перегрузках в сети и/или самой электроустановке;
- сверхнормативных утечках, связанных с деградацией изоляции.
В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.
Ток утечки
Ток утечки – это фактически чувствительность узо. Чтобы не разглагольствовать в теории, приведем уже готовые варианты, исходя из существующих рекомендаций и норм.
10мА – для отдельного подключения стиральной машинки или эл.титана
Сюда же можно отнести всех потребителей, так называемой “влажной” группы, работающих с водой.
30мА — если все эти потребители влажной группы одновременно сидят на одной общей линии (одно УЗО на всю ванную комнату или одно УЗО на всю кухню)
30мА – для всех остальных групп освещения и розеток в доме
100мА – на главном вводе в качестве противопожарной защиты для квартир
300мА – противопожарное УЗО для частного дома или коттеджа
Недопустимые ошибки при покупке
Прибор должен быть подключен соответствии с указанной схемой
Чтобы купить качественный дифавтомат, важно не допускать ошибок:
- Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
- Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
- Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
- Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.
Первый параметр диф защиты – рабочий ток
Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан во второй колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбирают меньшее.
| Номинал автомата, А | Мощность потребителя, кВт |
| 1 | 1,1 |
| 2 | 2,3 |
| 3 | 3,4 |
| 6 | 6,8 |
| 10 | 11,4 |
| 16 | 18,2 |
| 20 | 22,8 |
| 25 | 28,5 |
| 32 | 36,5 |
| 40 | 45,6 |
| 50 | 57 |
| 63 | 71,8 |
ТАБЛИЦА 1. Выбор номинала по мощности.
Еще 2 нюанса о выборе рабочего тока автомата и УЗО
Рис. 1. Класс двухполюсного автомата на лицевой стороне (в красном овале).
Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).
- Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.
- Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).
Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.
Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.
| Сечение жилы, кв.мм. | Ток, А | Мощность, кВт |
| 1,5 | 19 | 4,1 |
| 2,5 | 27 | 5,9 |
| 4 | 38 | 8,3 |
| 6 | 46 | 10,1 |
| 10 | 70 | 15,4 |
| 16 | 85 | 18,7 |
| 25 | 115 | 25,3 |
| 35 | 135 | 29,7 |
| 50 | 175 | 38,5 |
| 70 | 215 | 47,3 |
| 95 | 260 | 57,2 |
| 120 | 300 | 66,0 |
ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.
- Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.
Важные параметры для УЗО
В случае если УЗО выбрано неправильно при использовании могут возникнуть некоторые проблемы: слишком частое срабатывание или наоборот при возникновении опасной ситуации обесточивания электрической сети не произойдет.
В конце концов, устройство может просто не работать и не выполнять своих защитных функций. Чтобы избежать таких ситуаций, нужно изучить основные характеристики, которые присущи этим аппаратам.
Итак, при выборе УЗО необходимо учитывать следующее:
- численность полюсов – двухполюсные и четырехполюсные;
- при каком токе происходит отключение системы электроснабжения;
- какой максимальный ток выдержит устройство;
- конструктивная особенность защитного устройства – электронный или электромеханический;
- в какой сети можно использовать УЗО – 220В или 380В.
Также рекомендуется обратить внимание: на величину тока нагрузки; показатель условного тока, при котором возникает короткое замыкание; принцип действия
Тип изделия
Каждый тип изделия имеет свое предназначение:
- АС – применяются в однофазных и трехфазных электрических цепях для защиты бытовых приборов, за исключением приборов с пульсирующим током;
- А – этот тип обеспечивает защиту электроприборов с пульсирующим током, например, стиральная машина;
- В – применяется для промышленных и производственных целей, применение прибора в домашних условиях будет нецелесообразным;
- S – устанавливается данный тип для защиты всей электропроводки полностью, номинальный ток утечки составляет 100 мА;
- G – присоединяется на каждый прибор в отдельности с целью наблюдения, и предотвращения возгорания, при этом имеет меньшее время отключения.
Номинальный ток
Как выбрать УЗО в зависимости от тока? Номинальный ток является основным показателем при выборе. Он показывает, для какого тока предназначено УЗО. Чтобы правильно определиться с данным параметром, необходимо сориентироваться для чего будет устанавливаться оборудование.
Трехполюсной автомат
Если его предназначением будет защита электрических бытовых приборов, таких как стиральная машина или электротитан, то величина такого номинального тока может соответствовать показателю, не превышающему 16А. С целью защиты всей электропроводки жилища необходимо устанавливать устройство с величиной тока в 32А.
Кроме этого при выборе требуется произвести расчет нагрузки всех электроприборов, находящихся в квартире, исходя из этого, подобрать необходимую величину номинального тока. Сделать это будет нетрудно, так как данный показатель указывается на каждом электрооборудовании.
Дифференциальный ток
Защищенность потребителя от удара током способны обеспечить установки от 6 – 100 мА
При этом необходимо обратить внимание на то, что человека может поразить утечка тока более 30 мА. По этой причине в детских комнатах и в душевых рекомендуется подобрать модель в 10 мА, а для защищенности осветительных приборов и розеток на 30 мА
Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора. Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%.
Селективность
Смысл этого слова заключается в том, чтобы при возникновении утечки тока, сработает то устройство, которое ближе всех находиться от поврежденного участка. Это в случае, если данная электрическая цепь является последовательной. Это свойство упрощает поиск неисправности, устранение неполадок, а также способствует работе неповрежденных участков цепи.
Автомат подключен
Первое требование реализовывается путем расположения защитного устройства ближе к источнику питания, время срабатывания которого должно в три раза превышать УЗО, расположенного вблизи потребляемого электроприбора.
Второе условие относится к номинальному току. Так, УЗО, расположенное возле источника питания должно иметь дифференцированный ток, также превышающий в три раза показателя тока защитного устройства, вблизи которого находиться электроприбор.
Как правильно выбрать УЗО
Дифференциальное устройство может быть электронным или электромеханического исполнения. Электромеханический вариант имеет дифференциальный трансформатор тороидального типа и исполнительный узел в виде поляризованного реле. Электронные дифференциальные устройства имеют электронную плату, работающую от напряжения сети.
Так как электрическая сеть у нас еще не достигла хорошего качества (скачки напряжения, частые отключения, заниженное или завышенное напряжение), электронная плата устройства может отказать. Рекомендуемый вариант – это более надежное электромеханическое устройство, для него источник питания не применяется.
При выборе УЗО важно также учитывать токи утечки в самих электрических приборах. У всех электроприборов есть свои утечки тока, величина которых зависит от их качества исполнения
Значение тока утечки обычно указывается в характеристиках прибора. Эти значения не должны превышать 30% от величины тока утечки защитного отключения. Например, для тока утечки в 30 мА, величина утечка тока электроприборов не должна быть больше 10 мА.
При выборе дифференциальной защиты это нужно учитывать, иначе будут частые ложные отключения сети. Напряжение электрической сети у нас имеет форму синусоиды, поэтому защитный выключатель выбирают вида АС или А для переменного напряжения.
Подбор УЗО по номинальному току
Теперь необходимо выбрать номинальный ток УЗО. Здесь задача по проще. Как правило, он равен номинальному току автоматического выключателя, который установлен в электрическом щите, рядом с электрическим счетчиком. Но лучше выбирать УЗО с показанием номинального тока на один шаг больше. Делается это для того, что если в сети возникнет перегрузка, первым сработает автомат, при этом УЗО не испытает перегрузку и не сгорит. Вводное УЗО устанавливается после вводного автоматического выключателя.
Если УЗО установлено в группе, то его необходимо установить до автоматического выключателя. Номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток УЗО выбирается равным номинальному току вводного УЗО, а если вводное УЗО не установлено, тогда равным или больше номинала вводного автоматического выключателя.
Важность приобретения качественного УЗО
Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:
- ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
- несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
- неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.
Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.
Таблица: основные параметры УЗО
Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В
Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО
Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.
Лучшие производители УЗО
Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.
Автоматическая продукция ABB
Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.
При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.
Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок
При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.

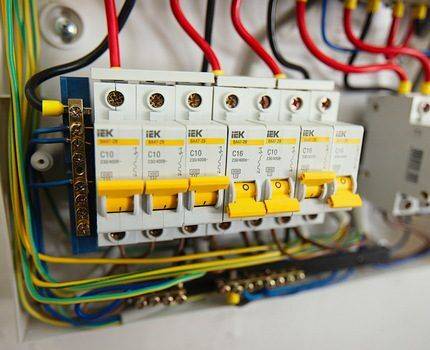

Что предлагает пользователям IEK
Компания IEK – ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.
Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги
Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону
Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.
Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.
Нюансы изделий предприятия Контактор
Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.
Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок
Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.
Как рассчитать УЗО
Для того чтобы выполнить расчет защитного устройства и решить проблему, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Необходимо воспользоваться двумя техническими характеристиками – током утечки и максимальным током, чтобы получить искомый результат. При расчетах используется сетевое напряжение 220 В, с частотой 50 Гц.
Расчет и выбор номинала УЗО по максимальному току осуществляется довольно просто. Необходимо установить значение суммарной электрической мощности приборов и оборудования, включаемых одновременно. Например, если этот показатель составляет 6000 ватт, то значение расчетного тока будет равно: I = P/U. Подставив в формулу нужные значения, получаем результат: 6000Вт/220В = 27А. Ближайшее УЗО из стандартного ряда номинальных токов будет на 32А.
Если же выполняется расчет УЗО по току утечки, в данном случае применяется упрощенная схема, согласно которой различные типы защитных устройств подбираются в соответствии с условиями эксплуатации объектов:
- В обычных жилых помещениях – на 30мА.
- В ванных комнатах, кухнях и других помещениях с повышенной влажностью и более высокими требованиями к электробезопасности – на 10мА.
- На крупных объектах с электрическими сетями, протяженностью свыше 1000 м или на вводе – 100мА.
Довольно часто возникает необходимость подобрать УЗО на группу автоматов, расчет которых выполняется по определенным правилам. Установка этих приборов в цепь осуществляется последовательно, автоматы могут устанавливаться как до, так и после УЗО. Токовые значения автоматических выключателей должны быть ниже, чем в УЗО, но не менее реального тока потребления. Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.
