УЗО для водонагревателя: критерии выбора + схемы и правила подключения

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Если водонагреватель устанавливается специализированной бригадой

Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению. Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.

Важно! Применение рабочего нуля вместо защитного заземления, равно как и соединение «земли» с «нулем» в щите питания — недопустимо!

Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено. Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения. При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор

При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А

Место установки

Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.

При этом прибор должен располагаться строго горизонтально.

Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.

Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.

Ошибка №4

Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.

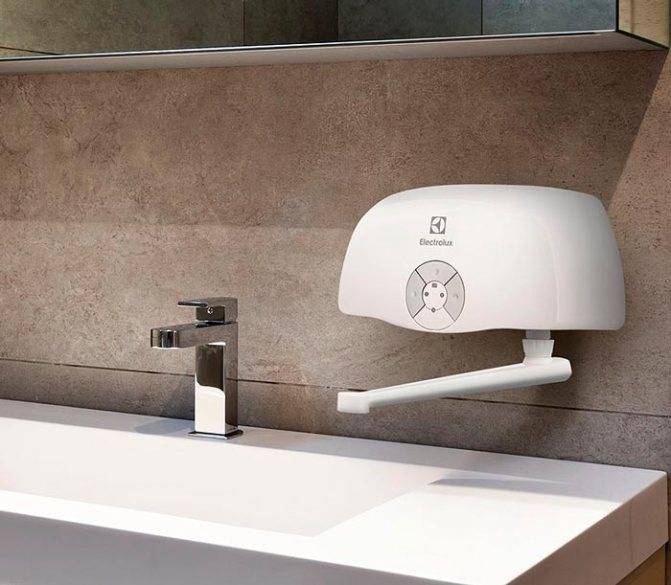

Над раковиной ставить разрешается.

С местом и проводкой разобрались, переходим к сантехнике.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Дифавтомат

Принцип АВДТ обычный: расцепитель разводит контакты при обнаружении пороговых величин.

Схемы подсоединения АВДТ в целом аналогичные. Ниже вариант с общим дифавтоматом на группу АВ (схема менее надежная, не рекомендована для мощных приборов).

Более предпочтительная сборка, когда АВДТ устанавливается к каждому потребителю, отдельно на опасные сегменты:

Двухступенчатая защита с дифавтоматом. Уставка вводного АВДТ всегда больше (200, 100 мА) последующих, которые он защищает, или равная. Тип — S, для селективности, номинал выше на уровень.

Как подобрать номинал

Подбор номинала АВДТ на примере бойлера. Смотрят на мощность ЭВН и берут со значением в сторону возрастания. Запас — до 20 %, иначе сработка будет медленной, что критично при КЗ, когда ток в десятки раз выше нормы.

Величина отключения (уставка) — 10 мА, если линия индивидуальная, для одного мощного прибора. Если же на ней несколько потребителей — 30 мА.

Чаще всего применяют дифы на 16, 20, 25 А. Электромеханические изделия считаются более надежными.

Предостережения:

  • дифзащита для мощных потребителей должна активироваться при утечке в 5–7 мА;
  • нельзя нуль и фазу дифавтомата объединять с не подсоединенными к нему жилами, даже если таковые идут от параллельно включенных АВДТ;
  • нуль на выходе из прибора не должен касаться жилы «земли».

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20%!н(MISSING)а развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

3

Инструменты при подключении – что нам понадобится

Установка автоматических выключателей – это процесс довольно сложный, однако при должном внимании выполнить все операции сможет любой человек. Открыв распределительный щит, вы видим, что электрооборудование прикреплено к специальной DIN-рейке посредством специальной защелки. Ширина указанной рейки составляет 35 мм.

Процесс установки автоматических выключателей может вызвать трудности

Далее следует перечень основных инструментов, которые потребуется при монтаже счетчиков:

Индикаторная отверткаСтриппер – специальный инструмент, используемый при снятии изоляцииКабелерез или обычные кусачкиПассатижи различных размеровНабор отверток с крестообразным и прямым шлицемКримпер – прибор для обжима наконечников в случае работы с многожильными проводами.

Как выбрать защитное устройство

Рабочий ток УЗО определяет максимально допустимую нагрузку в цепи, которая будет проходить через него. Он должен соответствовать мощности водонагревателя.

Например, если котел потребляет до 2,3 кВт, защитное устройство должно быть рассчитано на 10 А. Для нагревателей 5,5-7 кВт требуется устройство на 32 А. А вот для котлов 7-8 кВт. УЗО на 40 А требуется.

Двумя основными параметрами УЗО являются номинальный «рабочий» ток (в амперах, «А») и «утечка» (в миллиамперах, «мА»). В отечественных моделях они имеют прямое родство, но есть и специальные устройства, у которых этого соотношения нет

Ток утечки указывается в мА (миллиамперах). Согласно правилам электротехники, его расчет должен производиться из расчета 0,4 мА на каждый Ампер рабочего электрического тока. Кроме того, это добавляет к водонагревателю 10 мкА на метр кабеля.

Недаром УЗО рекомендуется устанавливать непосредственно рядом с котлом, чтобы исключить влияние второго параметра при расчетах.

Рассмотренное по форме и размеру защитное устройство подходит для установки на DIN-рейку в электрическом шкафу и в виде блока с вилкой в ​​обычной розетке.

В продаже есть модели водонагревателей, которые изначально идут со встроенными в кабель УЗО. Все параметры таких защитных устройств уже заранее рассчитаны для конкретного котла, их просто нужно подключить к розетке.

При отсутствии навыков монтажа электропроводки можно использовать УЗО в виде переходника на розетку – проблем с подключением водонагревателя точно не возникнет, нужно лишь правильно подобрать параметры защитного блокировать

Еще один момент при выборе УЗО – наличие собственных потерь тока практически у всех электроприборов. Если они есть, они указываются в техническом паспорте водонагревателя.

Номинальные параметры защитного устройства должны превышать эти паспортные данные минимум в три раза, иначе будут постоянно возникать ложные срабатывания.

Среди лучших производителей УЗО:

  • шведско-швейцарский aBB;
  • французские Legrand и Schneider Electric;
  • немецкие Siemens и AEG;
  • российские «КЭАЗ», IEK и DEKraft.

У европейских производителей цены немного выше. При этом продукция российских компаний зачастую ничем не уступает им по качеству.

Особенности применения дифавтоматов

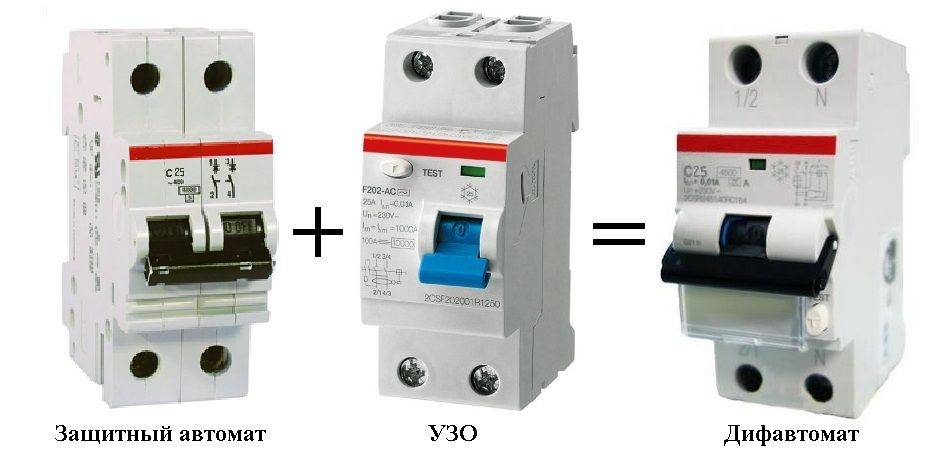

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Заземление. Что делать, если питающая линия — двухпроводная.

В данной статье мы разберем подробно вопрос как правильно подключить УЗО(Устройство защитного отключения) в двухпроводной системе электроснабжения.

В своей работе нам часто приходится сталкиваться с такой ситуацией, когда на объекте полностью не заземлено электрооборудование, либо заземлено не правильно. Чаще всего такое встречается в квартирах, жилах домах, офисах и магазинах, которые находятся в старых строениях, где проводка не менялась десятилетиями. На одних объектах вся проводка сделана двухжильными проводами (или четырехжильными для трехфазных потребителей), то есть отсутствует третий (или пятый для трехфазных сетей) защитный заземляющий проводник. В этом случае сразу все понятно. Вердикт — оборудование не заземлено.

В других случаях, внутренняя проводка сделана как положено трехжильными кабелями (пятижильными для трехфазного оборудования) и все электроустановки и электроустановочные изделия (розетки) подключены к защитному заземляющему проводнику. Казалось бы, все заземлено и безопасно. Но так можно подумать, проведя только беглый осмотр электроустановок. Заглянув в распределительный щиток, мы замечаем, что там отсутствует заземляющая шина РЕ, а нулевые рабочие и нулевые защитные проводники подключены к общей шине.

Такая система заземления носит название TN-C (более подробно о системах заземления можно ознакомиться ), а шина, которая совмещает в себе нулевые рабочие и нулевые защитные проводники называется PEN шиной. (См. рисунок 1). Более точно эту схему можно назвать защитным занулением, а не заземлением. Минусом такой схемы подключения заземления является то, что в такой схеме не будет работать УЗО. Для того, чтобы заземление было выполнено правильно и у нас появилась возможность установить защиту от токов утечки (УЗО) необходимо из системы заземления TN-C сделать систему заземления TN-C-S. В этой системе, только часть линии питания будет совмещать в одном проводнике нулевой рабочий и нулевой защитный проводники. В нашем случае целесообразно будет сделать два щитка.(См. рисунок 2). Первый щиток будет вводным. В нем мы и произведем разделение совмещенного нулевого рабочего и нулевого защитного проводника (PEN-проводник) на отдельные проводники (N-проводник и РЕ-проводник). Для этого в вводном устройстве устанавливаем две шины. Одна шина будет предназначена для подключения нулевого защитного проводника (шина РЕ), другая для подключения нулевого рабочего проводника (Шина N). Если корпус щита металлический, то шина, предназначенная для подключения нулевого рабочего проводника, должна быть электрически изолирована от него. На практике это реализуется тем, что шина крепится к корпусу щитка через изоляторы. Так же в вводном щитке мы устанавливаем вводной автомат, к которому будем подключать фазные проводники. Особо отмечаем, что PEN-проводник в месте разделения подключается к шине РЕ, а между шиной РЕ и шиной N необходимо установить перемычку. Второй щиток будет распределительным. В нем мы устанавливаем аппараты защиты для отходящих линий (автоматические выключатели, предохранители, УЗО и т. д.) и такие же две шины, как и в вводном щитке. Только здесь между ними уже не должно быть ни какой перемычки. Шина N, как и в вводном щитке должна быть изолирована от корпуса щитка (если щиток металлический). Теперь, реализовав систему заземления TN-C-S, мы можем выполнить заземления электрооборудования, подключив нулевые рабочие проводники к шине N, а нулевые защитные проводники соответствующих отходящих линий — к шине РЕ. Именно в такой схеме подключения будет правильно работать УЗО, что обеспечит защиту от токов утечки, например, при повреждении изоляции электроустановки.

УЗО для водонагревателя накопительного типа

Этот тип бойлеров обладает небольшой мощностью, а нагрев воды производит постепенный в течение определенного отрезка времени.

Нагрев воды выполняется при помощи трубчатых электронагревателей, установленных внутри бака с повышенной термоизоляцией. К сожалению, конструкция нагревательных элементов устроена так, что со временем под постоянным влиянием электрического тока, коррозии и перепадов температуры этот элемент начинает портиться.

Это приводит к тому, что вода начинает контактировать с электропроводящими деталями конструкции бойлера. В таком случае корпус водонагревателя становится под напряжением и если бойлер без заземления, человек может получить удар электрическим током.

Возможные ошибки монтажа

Ошибка №1. Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.


Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя (+)

Ошибка №2. Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Ошибка №3. Малоопытные электрики часто устанавливают розетки и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется.

Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Ошибка №4. Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Ошибка №5. Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера.

В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Зачем ставят УЗО

Схема нагрева воды напрямую влияет на количество потребляемой электроэнергии и силу электрического тока, проходящего через систему бойлера, а если водонагреватель без УЗО, то риск получения травмы при его неисправности значительно возрастает.

УЗО для водонагревателя необходимо выбирать с учетом:

  • Мощности водонагревательного элемента;
  • Силы тока в электрической сети;
  • Расстояния от водонагревателя до системы водопровода.

В схеме подключения водонагревателя к электросети, УЗО играет роль защиты человека от поражения электрическим током, но при этом заземление водонагревателя будет хорошим дополнительным средством защиты. Однако устанавливать бойлер без заземления специалисты настоятельно не рекомендуют.

Обеспечивается это за счет постоянного сравнения входящего тока с током исходящим от приборов. И в том случае если величины становятся разными, происходит автоматическое обрывание сети. Это обеспечивает защиту при выходе электротока на корпус электроприборов. Однако если при поражении током человека, утечки из замкнутой цепи не происходит, УЗО не сработает, ведь сила тока не меняется, а значит утечки не обнаружено.

Выбор устройства защиты

На основании вышеприведенных характеристик выбирается УЗО, но не забудьте учесть условия ванной комнаты (повышенную влажность).

Отдавайте предпочтение устройствам типа «А», которое реагирует на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает синусоидальный переменный ток, современная бытовая техника оборудована специальными блоками питания на электронных полупроводниковых элементах. За счёт этого синусоида переменного тока в блоке питания преобразуется в импульсный полупериод. И если утечка будет именно такого характера, то более дешёвое устройство типа «АС» не отреагирует на неё и не сработает.

Внимательно рассмотрите паспорта на стиральную машину и водонагреватель, когда соберётесь покупать УЗО.

Именно для техники, устанавливаемой в ванную комнату, производители указывают тип нужного устройства, чаще всего это «А».

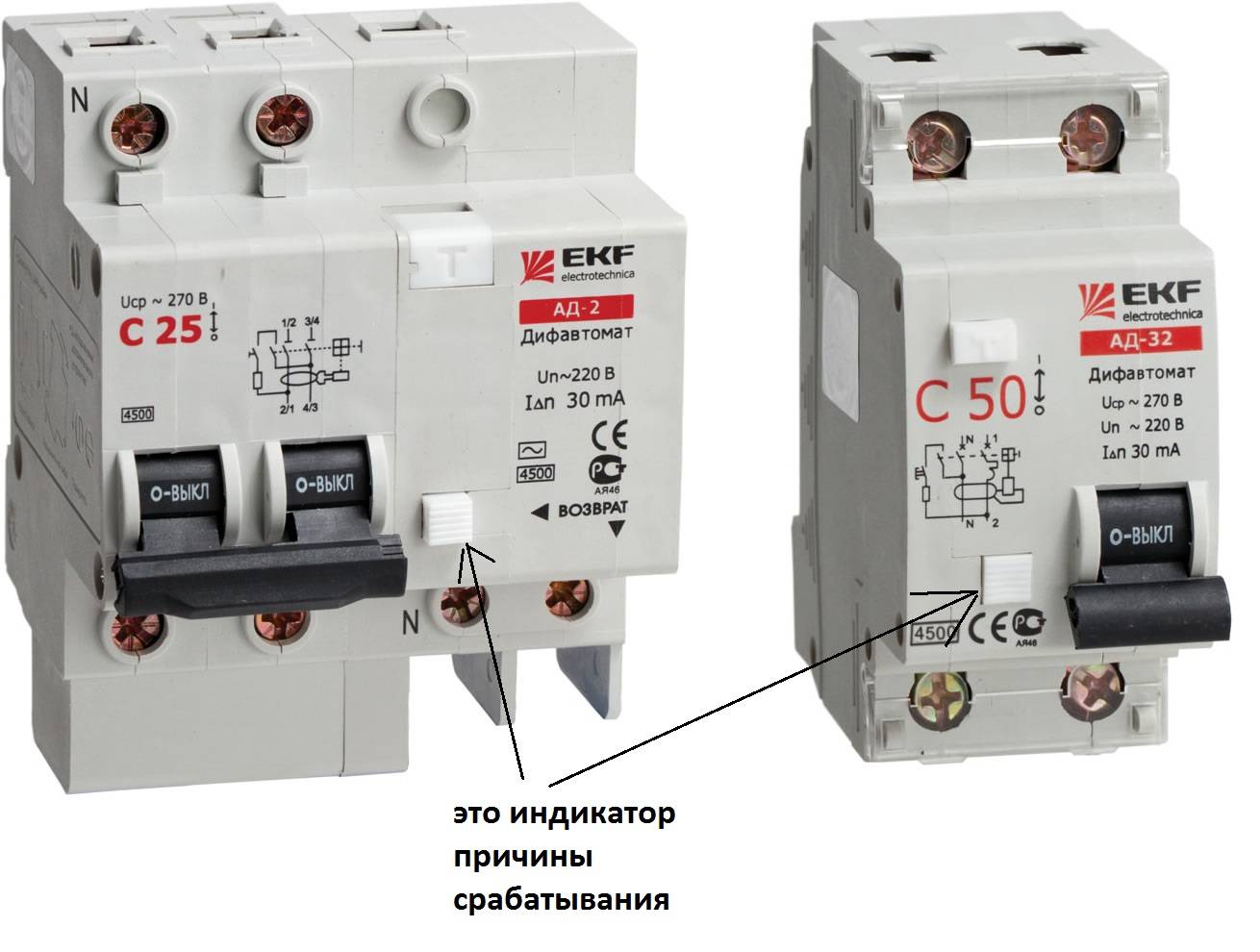

Некоторые дифференциальные автоматы имеют в конструктивном исполнении дополнительный блок, с помощью которого происходит отключение потребителей при обрыве в сети нулевого провода.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным дифференциальным током 10 мА. По параметру время-токовой характеристики предпочтителен тип «С».

Если не уверены в том, что сможете самостоятельно выбрать защитное устройство, то отправляйтесь за покупкой в торговые сети, которые имеют хорошую репутацию. Квалифицированные продавцы-консультанты окажут вам необходимую помощь, подскажут какому заводу-изготовителю отдать предпочтение, подберут подходящее устройство согласно вашим финансовым возможностям.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

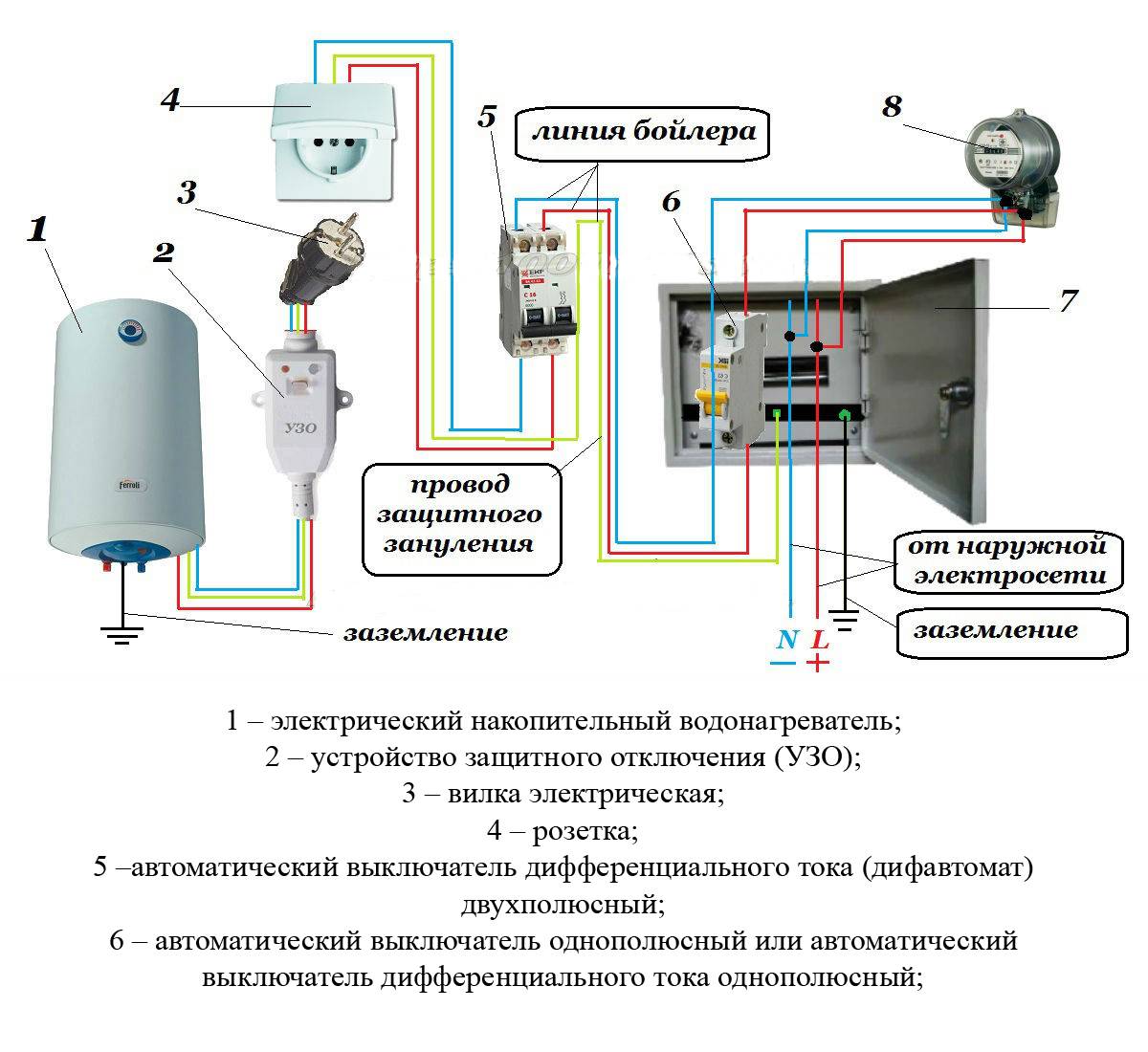

Существуют два возможных варианта подключения:

  • Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
  • Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам

Безопасности питания водонагревателя надо уделять особое внимание

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.


Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.


УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

  • повреждение провода и замыкание оголенной жилы на корпус бойлера;
  • повреждение слоя изоляции в трубчатом электронагревательном элементе;
  • неправильный подбор параметров защитного устройства;
  • неправильная схема подключения водонагревателя к электропитанию;
  • неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.
