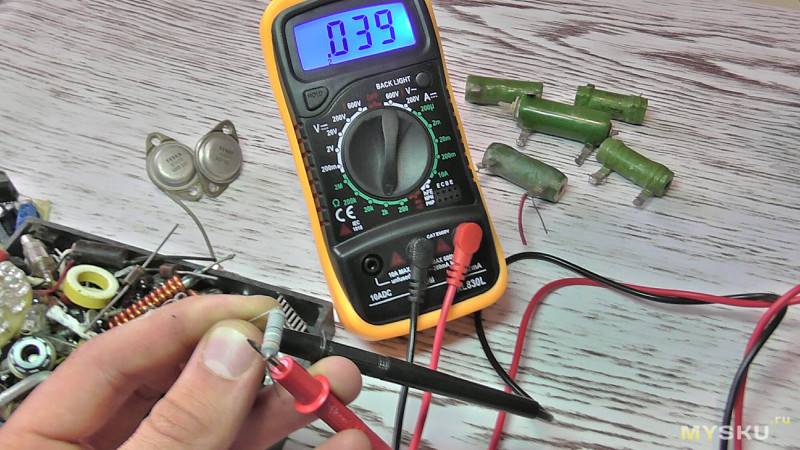

Проверка на целостность (поиск нужного проводника)
Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.
При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.
В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.
Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.
По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.
Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.
Что такое тестер конденсаторов
Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.
Выполнение измерения емкости
Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.
Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства
Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.
Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.
Высокоточное измерение
В некоторых мультиметрах имеется возможность непосредственной проверки емкости.
ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.
Вам это будет интересно Лучшие модели шуруповертов
Существуют специальные измерители емкости.
Аналоговое устройство
ESR-метр
Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.
Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.
Измеритель емкости
Мультиметр
Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.
К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.
При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.
В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.
Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.
Протечка электролита
Снижение напряжения пробоя конденсатора
Снижение максимально возможного напряжения – это так называемый обратимый пробой. Его не определить тестером. Но в схеме при работе при номинально допустимом значении напряжения элемент ведёт себя как пробитый. При этом он будет измеряться тестером как рабочий.
Определить можно постепенной подачей напряжения от отдельного источника питания до величины, указанной на корпусе. У неисправного конденсатора пробой будет происходить раньше этой величины. Электролит закипит, и корпус начнёт греться.
Внимание! Если на маркировке стоит значение «60V», то при плавной подаче напряжения на выводы от нуля до 50V элемент должен вести себя нормально. Пробоя быть не должно
Измерение ёмкости конденсаторов с помощью измерительных приборов заводского изготовления или самодельных устройств позволяет производить ремонт и наладку электронных схем. Выявление неисправного конденсатора путём измерения его физических ёмкостных значений сохранит работоспособность электронного устройства и снизит время, затраченное на ремонт.
Как проверить электролитический конденсатор мультиметром
Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.
Электролитические неполярные конденсаторы
В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.
Неисправность конденсаторов
В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.
Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.
Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).
Проверка конденсаторов цифровым мультометром
Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.
Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.
Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.
Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.
Как проверить конденсатор мультиметром
Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.
Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.
Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ. Пошаговая инструкция проверки:
- Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
- Переключатель мультиметра ставится на значение сопротивления.
- Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.
Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.
Если значение 1 появилось спустя некоторое время, элемент считается исправным.
Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.
Электролитический
Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.
В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.
Из чего складывается ESR:
- сопротивление обкладок, выводов, узлов соединения;
- неоднородность диэлектриков, влага, паразитные примеси;
- сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.
В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.
Керамический
Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».
Пленочный
Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:
- снижение рабочих показателей в результате иссыхания;
- увеличение параметров тока утечки;
- повышение активных потерь внутри цепи;
- замыкание на обкладках;
- потеря контакта;
- обрыв проводника.
Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.
Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.
Неполярные и полярные разновидности
Среди многообразия конденсаторов следует выделить два основных типа: полярные или электролитические, а также неполярные. В качестве диэлектрика в данных приборах используют — стекло, бумагу и воздух.
Специфика полярных конденсаторов
Само название наглядно говорит о том, что они имеют полярность, потому являются электролитическими. Потребуется верное и точное следование схеме, когда их будут подключать — «минус» к «минусу», а «плюс» к «плюсу». Если не соблюдать данное правило, то элемент не только утратит работоспособность, но вполне способен взорваться. Электролит встречается как в состоянии твёрдом, так и в жидком.
В качестве диэлектрика в устройствах применяется бумага, которая пропитана электролитом. Ёмкость варьируется в пределах от 0,1 тыс. и до 100 тыс. МкФ.
Когда происходит замыкание пластин, то осуществляется выделение тепла. Под его действием происходит испарение электролита, а затем следует взрыв.
Сверху у конденсаторов современного исполнения имеется крестик и незначительное вдавливание. Толщина вдавлиной части немного меньше, чем остальная поверхность. Если происходит взрыв, тогда верхний участок открывается, как роза. Поэтому при наблюдении за повреждённым элементом можно заметить вспучивание на корпусе.
Отличительные особенности неполярных конденсаторов
Плёночные неполярные части используют диэлектрик из керамики, а также из стекла. Если сравнивать с конденсаторами электролитическими, то у них самозаряд меньше. Это можно объяснить тем, что керамика имеет более высокое сопротивление, чем бумага.
Конденсаторы подразделяются на детали как специального назначения, так и общего. Они бывают следующими:
- Пусковыми. Используются для поддержания надёжной и качественной работы электродвигателей. Увеличивают в двигателе стартовый момент, например, это компрессор или насосная станция, осуществляющие запуск.
- Дозиметрическими. Предназначены для работы в цепях, в которых незначительный показатель токовых нагрузок. У них необъёмный самозаряд, но сопротивление изоляции повышенное. Большей частью это фторопластовые элементы.
- Импульсными. Используются для формирования повышенного скачка напряжения, а также его перевода на принимающую панель устройства.
- Высоковольтными. Применяются в высоковольтных приборах. Производятся в разнообразном исполнении. Встречаются масляные и керамические, плёночные и вакуумные. Они заметно отличаются от других деталей и имеют ограниченный доступ.
- Помехоподавляющими. Предназначены для смягчения в частотной вилке электромагнитного фона. Имеют незначительную собственную индуктивность, что даёт возможность повысить резонансную частоту, а также увеличить полосу сдерживаемых частот.
Если сравнивать в процентном отношении, то наиболее значительное число неисправных элементов приходится на случаи, когда наблюдается подача напряжения превосходящее стандартные показатели. Оплошности в проектировании вполне могут вызвать неисправности элементов.
Когда диэлектрик утрачивает свои характеристики и свойства, то могут возникнуть сбои и перепады в деятельности конденсатора. Например, при его растрескивании, вытекании или высыхании. Ёмкость может сразу измениться. Определить её значение возможно только благодаря измерительным устройствам.
Типы автомобильных конденсаторов
- Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.
Так выглядит автомобильный конденсатор
- Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.
Это интересно: О подушках безопасности
Вычисление с помощью формул
Вычисление номинальной емкости элемента требуется в 2 случаях:
- Конструкторы электронной аппаратуры рассчитывают параметр при создании схем.
- Мастера при отсутствии конденсаторов подходящей мощности и емкости используют расчет элемента для подбора из доступных деталей.
RC цепи рассчитывают с применением величины импеданса — комплексного сопротивления (Z). Rа — потери тока на нагревание участников цепи. Ri и Rе — учитывают влияние индуктивности и ёмкости элементов. На выводах резистора в RC цепи напряжение Uр обратно пропорционально Z.
Тепловое сопротивление увеличивает потенциал на нагрузке, а реактивное уменьшает. Работа конденсатора на частотах выше резонансных, когда растет реактивная составляющая комплексного сопротивления, приводит к потерям напряжения.
Частота резонанса обратно пропорциональна способности накапливать заряд. Из формулы для определения Fр вычисляют, какие значения Ск (емкости конденсатора) требуются для работы цепи.
Для расчета импульсных схем используют постоянную времени цепи, определяющую воздействие RC на структуру импульса. Если знают сопротивление цепи и время заряда конденсатора, по формуле постоянной времени вычисляют емкость. На истинность результата влияет человеческий фактор.
Мастера используют параллельные и последовательные соединения конденсаторов. Формулы расчета обратны формулам для резисторов.
Последовательное соединение делает емкость меньше меньшей в соединении элементов, параллельная схема суммирует величины.
Проверка конденсатора мультиметром
Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.
Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.
Подготовительные работы
К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.
Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.
Разрядка конденсатора
Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры
Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками
Далее можно производить «прозвонку».
Подключения прибора к полярному и неполярному конденсатору
Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.
Watch this video on YouTube
Процедура измерения параметров конденсатора и оценка результата
Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.
Сопротивление
Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание, если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».
Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.
При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.
Ёмкость
Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.
ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром
Напряжение
Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

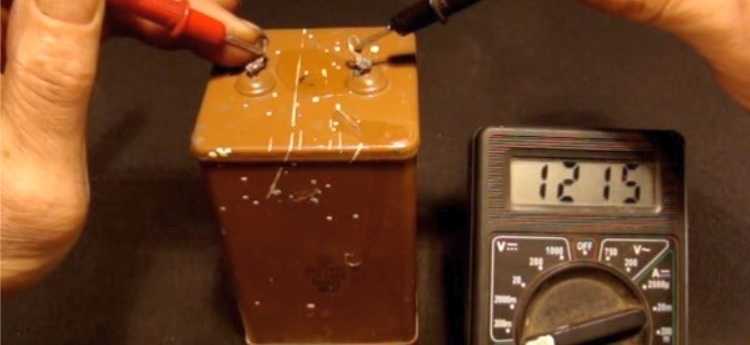

Измеряем сопротивление
Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.
После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.
Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!
Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!
После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.
Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.
Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.
Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.
Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.
Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.
Меры предосторожности при проверке электролитических конденсаторов.
При проверке электролитического конденсатора необходимо полностью его разрядить! Особенно этого правила стоит придерживаться при проверке конденсаторов, имеющих большую ёмкость и высокое рабочее напряжение. Если этого не сделать, то можно испортить измерительный прибор высоким остаточным напряжением.
Например, часто приходиться проверять исправность конденсаторов, которые применяются в импульсных блоках питания. Их ёмкость и рабочее напряжение достаточно велики и при неполном разряде могут привести к порче мультиметра.
Поэтому перед проверкой их следует обязательно разрядить, закоротив выводы накоротко (для низковольтных конденсаторов с малой ёмкостью). Сделать это можно обычной отвёрткой.
Электролитический конденсатор ёмкостью 220 мкФ и рабочим напряжением 400 вольт
Конденсаторы с ёмкостью более 100 мкФ и рабочим напряжением от 63V желательно разряжать уже через резистор сопротивлением 5-20 килоОм и мощностью 1 – 2 Вт. Для этого выводы резистора соединяют с выводами конденсатора на несколько секунд, чтобы убрать остаточный заряд с его обкладок. Разряд конденсатора через резистор применяется для того, чтобы исключить появление мощной искры.
При проведении данной операции не стоит касаться руками выводов конденсатора и резистора, иначе можно получить неприятный удар током при разряде обкладок. Резистор лучше зажать пассатижами в изоляции и уже тогда соединить его с выводами конденсатора.
При закорачивании выводов заряженного электролитического конденсатора проскакивает искра, иногда очень мощная.
Поэтому следует позаботиться о защите лица и глаз. По возможности применять защитные очки или держатся от конденсатора при проведении таких работ подальше.
Как проверить элемент без выпаивания?
Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.
Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.
Наглядный пример создания прибора для тестирования конденсатора без предварительного демонтажа
Таблица №1. Другие методы проверки компонента без выпаивания.
| Метод | Описание |
|---|---|
| Частичное выпаивание | Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора. |
| Подрезка путей | Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо. |
По завершению проверки следует восстановить целостность дорожек
Как проверить конденсатор при помощи прибора ESR-METR
Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.
Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.
Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.
В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.
Особенности китайских мультиметров
Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.
Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.
Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента
Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников
Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.
