Как работает насос в системе отопления

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

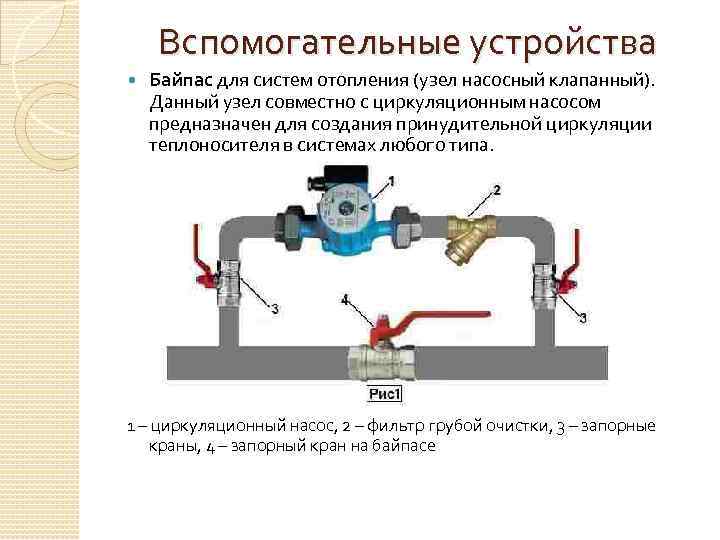

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

Схема устройства циркуляционного насоса.

Расчет показателя мощности насоса основан на диаметре и длине трубопровода, уровне температуры воды и напора теплоносителя. Десять метров системы отопления должны обеспечиваться с полуметра напора за счет насоса. Расход теплоносителя в ходе расчетов сравнивается с уровнем расхода воды, используемой в котле, мощность которого известна. Следует иметь данные для расчетов о том, какое количество воды необходимо для нормальной работы каждого из колец отопительной системы. Расчет тепловых потерь здания можно производить на основе таблиц теплопроводности материалов. Учитывается и протяженность теплопровода, число радиаторов отопления. Мощность батареи определяется необходимым количеством воды в минуту для обеспечения оптимального обогрева комнаты.

Циркуляционный насос может быть оснащен либо электронным, либо ручным регулятором скорости. Если скорость оборотов вала насоса установлена на наибольшей отметке, то должен получиться максимальный коэффициент работы прибора.

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура.

Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода.

Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля.

Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.
