Как разобрать двигатель
Разборка пылесоса позволяет открыть доступ к электрическому двигателю турбины. Мотор установлен в отдельной пластиковой капсуле, которая зажимается кожухом воздушного канала. Половины корпуса канала соединяются винтами, кабели питания мотора оснащены штекерами, которые подключаются к плате управления. Электродвигатели мощностью 2100W и выше монтируются через резиновые вставки и поролоновую прокладку. Цилиндрический корпус мотора состоит из 2 секций, стянутых винтами.
Как открутить гайку крепления ротора
Чтобы разобрать двигатель пылесоса, необходимо отвернуть гайку фиксации ротора. Рабочее колесо изготовлено из алюминиевого сплава, снижающего вес, но материал не позволяет зажать деталь тисками. Ротор удерживается веревкой, наматываемой на коллектор. Предварительно из посадочных гнезд вынимаются щетки, при размещении шнура запрещается зажимать контакты и обмотки статора и ротора. Гайка отворачивается головкой (размер 12 мм), рекомендуется очистить резьбу от остатков фиксатора зеленого цвета.
Допускается прорезать на торцевой части валика ротора паз, позволяющий удерживать деталь от проворачивания отверткой. Канавка выполняется малогабаритной шлифовальной машинкой. Корпус мотора зажимается тисками (через деревянные прокладки), для отворачивания гайки применяется торцевой ключ.
Снятие верхней крышки крепления двигателя
Следующим этапом разборки двигателя пылесоса Самсунг является демонтаж крышки турбинного блока. Рабочее колесо турбины размещено в металлическом кожухе, формирующем поток воздуха и предохраняющем пылесос и пользователя от травм при разрушении крыльчатки. Корпус состоит из диска с направляющими лопатками и внешнего кожуха. Узлы соединены между собой завальцовкой, для демонтажа необходимо плоскогубцами отогнуть кромку.
Затем разбираем узел и извлекаем ранее открученный ротор турбины и специальную прижимную шайбу с полусферическими выемками. На турбинном колесе расположена ответная часть с полукруглыми выступами, позволяющими центрировать деталь при монтаже на ротор.
Колесо воздушного насоса
Под ротором располагается внутренний пластиковый диск, прикрепленный к корпусу двигателя 2 винтами. По периметру узла установлены направляющие лопатки, работающие совместно с роторным колесом. На поверхности насоса скапливается мелкодисперсная пыль, которую удаляют кистью с жестким ворсом и влажной губкой. При удалении строительного мусора внешние элементы насоса повреждаются, рекомендуется срезать растрескавшиеся фрагменты.
Разборка якоря
Чтобы разобрать мотор пылесоса, требуется провести демонтаж верхней крышки, в которой расположено посадочное гнездо лобового шарикового подшипника. Деталь изготовлена методом штамповки из стального листа, удерживается 4 винтами с крестообразной головкой и металлическими зажимами. Ротор мотора отделяется от статора легкими ударами по валу молотком через деревянную или пластиковую прокладку. Шариковые подшипники остаются на роторе, в крышках элементы удерживаются термоустойчивым клеем.
Подшипники демонтируются специальным винтовым съемником, для установки новых узлов применяется металлическая направляющая трубка, которая надевается на вал ротора. Торец трубки упирается в плоскость внутреннего кольца, запрещается наносить удары по защитным пластинам, установленным на подшипниковых опорах.
Поврежденная обмотка ротора заменяется перемоткой на специальном оборудовании. Выгоревшие пластины коллектора срезаются и шлифуются, рекомендуется установить новые щетки, поскольку на штатных узлах присутствует выработка. При сильном повреждении элементов якорь меняется на аналогичную деталь, поставляемую компанией Samsung на рынок запасных частей.
Процесс разборки
Разбирать пылесос нужно в строго определенном порядке:
- Сначала снимается контейнер для сбора пыли и два фильтра: передний и задний;
- Крестовой отверткой выкручиваются все болты, под вынутым фильтром;

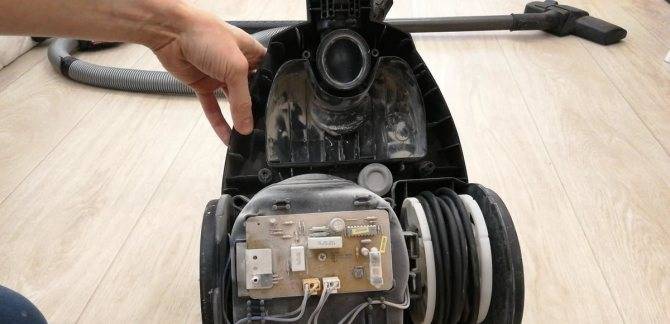

- Теперь нужно снять корпус пылесоса. Для этого сначала приподнимается его передняя часть и только потом вся остальная. Корпус вынимается легко, без приложения больших усилий;
- Можно приступать к небольшой чистке корпуса пылесоса и корпуса электродвигателя. Вся пыль убирается простой кисточкой или сухой тряпкой.
Для удобства, работы по прочистке лучше выполнять на улице.
Очистка пылесосов: руководство пользователя очищает открытые вопросы
Их также следует тщательно и регулярно очищать. Промойте центральный или низкочастотный фильтр пылесоса под теплой водой и промойте. Вы также должны регулярно чистить фильтр вытяжного воздуха и фильтр двигателя пылесоса с помощью мешка. Вы должны проверять фильтры, когда вы меняете мешок пылесоса, чтобы предотвратить проблемы.
- Иногда вам может понадобиться заменить фильтр через некоторое время.
- Пожалуйста, обратитесь к инструкции по эксплуатации пылесоса.
Если вы не уверены, всегда проконсультируйтесь с инструкцией по эксплуатации или спросите производителя.
Подготовка пылесоса к работе
Для того чтобы изделие прослужило как можно дольше важно правильно подготовить устройство перед использованием и ухаживать за оборудованием после эксплуатации. Вопрос, как собрать пылесос Самсунг обычно не вызывает сложностей:
- Соединяют всасывающий шланг с трубой;
- Надевают нужную насадку, соединив колена до щелчка;
- Шланг присоединяют к корпусу устройства специальными зажимами;
- Вытягивают наружу сетевой шнур, разматывая его на необходимую длину;
- После использования аккуратно отсоединяют кабель от розетки, взявшись за вилку, и легким нажатием на кнопку активируют механизм автоматического сматывания;
- Отсоединить пылесборник: мешок (одноразовый бумажный – выбросить, многоразовый текстильный – вытрусить и если нужно – постирать), контейнер (легко опорожнить от содержимого и ополоснуть проточной водой), аквабокс (вылить грязную воду, промыть, просушить);
- Последовательно отсоединить насадку, которую также следует хорошо почистить или помыть, трубу и шланг.
Если все делать последовательно, и соблюдать правила ухода за машиной, то аппарат прослужит без нареканий достаточно долго
Важно своевременно заменять фильтрующие материалы, что позволит поддерживать мощность аппарата на должном уровне. Также не использовать пылесос для сбора острых металлических или стеклянных осколков, горючих материалов (спичек, окурков и пр.) и других опасных предметов, которые могут повредить пылесборник или внутренние детали аппарата
После нескольких лет постоянного использования могут случиться неполадки в работе, и, если нет возможности обратиться в сервисный центр, можно попробовать некоторые недочеты исправить самостоятельно, для чего необходимо знать устройство агрегата.
Ремонт и замена двигателя
Признаки, что вам надо проверить мотор пылесоса:
- прибор гудит или шипит при подключении к сети,
- пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
- от прибора идет запах гари.
Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.
Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.
Работе могут мешать:
- разбалансировка крыльчатки;
- выход из строя подшипника;
- износ щеток по бокам коллектора;
- смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
- передавленные или поврежденные провода — их следует прозвонить;
- перегорание термического предохранителя на корпусе мотора.
После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.
Ремонту двигателей посвящена отдельная статья:
При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.
В видео ниже представлен процесс разборки пылесоса и замены двигателя:
Попутная ревизия узлов пылесоса
Если уж пришлось полностью разобрать пылесос, ему не помешает ревизия. Что она собой представляет? В первую очередь, это удаление пыли, которая скопилась внутри. Это можно сделать небольшой щёточкой или даже использовать другой пылесос, если таковой имеется. Также, если электродвигатель в норме, стоит промазать маслом подшипники. Здесь поможет обычный медицинский шприц для инъекций без иглы.
При возникновении подобной рассмотренному примеру проблемы, необходимо поджать «фишку», прежде чем устанавливать её на место. Но это только в том случае, если под рукой нет набора с новыми элементами. При их наличии лучше заменить старую деталь, установить вместо неё новую и обжать кримпером (этот инструмент обычно идёт в наборе с наконечниками).
ФОТО: youtube.comВсе подшипники следует смазать, пока имеется такая возможность
Обратная сборка отремонтированного агрегата
После того, как проблема с наконечником будет решена, можно начинать сборку пылесоса в обратном порядке. Если все детали при разборке были аккуратно разложены, то много времени подобная работа не займёт
Особое внимание при сборке следует уделить винтам или шурупам, которые вворачиваются в пластик корпуса. Шурупы «имеют обыкновение» при заворачивании в пластик нарезать новые витки, что не способствует увеличению прочности. Для того, чтобы этого не происходило, нужно сначала провернуть шуруп при помощи отвёртки на пару оборотов на откручивание, и лишь потом ввинчивать его
Так он найдёт свою струю резьбу и пойдёт по ней
Для того, чтобы этого не происходило, нужно сначала провернуть шуруп при помощи отвёртки на пару оборотов на откручивание, и лишь потом ввинчивать его. Так он найдёт свою струю резьбу и пойдёт по ней.
ФОТО: youtube.comПоджатая «фишка» устанавливается на место, после чего пылесос можно собирать
Последний контроль перед окончательной сборкой
Перед тем, как окончательно собрать пылесос, стоит ещё раз убедиться в его работоспособности. Для этого нужно проверить на короткое замыкание два провода (в нашем случае синих), которые идут на двигатель. Перед разборкой они не звонились, а вот после ремонта всё так, как и должно быть. Мультиметр показывает между ними короткое замыкание, а значит, цепь цела. Остаётся лишь закончить сборку.
ФОТО: youtube.comПоследняя проверка пройдена, можно собирать корпус пылесоса
Процесс разбора своими руками
Процесс разбора мотора пылесоса Самсунг проходит в несколько этапов.
Подготовительные работы
Для того чтобы разбор двигателя прошел максимально быстро, необходимо подготовить определенный набор инструментов:
- отвертки (крестовые и плоские);
- плоскогубцы;
- гаечный торцовый ключ;
- мягкая кисть;
- молоток;
- слесарные тиски.
Следующий шаг подготовки к разбору — демонтаж двигателя из корпуса пылесоса.
Алгоритм действий:
Открыть крышку, вынуть мешок для сбора мусора, фильтра.
Выкрутить крепежные элементы, отжать стопорные защелки
Важно найти весь крепеж (четыре винтика расположены под контейнером для сбора мусора, пятый в месте подсоединения шланга к корпусу пылесоса).
Отделить крышку от днища бытового прибора.
Аккуратно снять клеммы и разъемы проводов электродвигателя.
Вынуть мотор из корпуса пылесоса.
Разбираем мотор бытового прибора Самсунг
Четко соблюдая последовательность действий, разобрать мотор пылесоса Samsung не составит особого труда:
- Предварительно промаркировав, снимаем с двигателя провода.
- Извлекаем щетки. Для этого аккуратно выкручиваем винт крепления, после чего вручную извлекаем и осматриваем щетки.
Следы нагара и искрения — повод к замене щеток, а также сигнал о том, что требуется обязательная проверка состояния обмоток ротора и статора.
- Выкручиваем гайку крепления ротора. Для этого в лючки от снятых щеток устанавливают специальные деревянные колодки (для максимально плотного прилегания, одну сторону обтачивают круглым напильником), фиксируют ротор в тисках и, используя торцевой ключ, аккуратно выкручивают гайку.
- Снимаем крышку с двигателя. Для этого выкручиваем четыре крепежных элемента, после чего верхняя часть корпуса двигателя аккуратно снимается.
- Извлекаем воздушный сепаратор.
- Выкручиваем четыре болта удерживающие крепление подшипника якоря.
- Извлекаем ротор. Для этого, используя металлическую надставку, аккуратно постукиваем по обратной стороне вала.
Перед началом демонтажа двигателя не лишним будет проверить, выключен ли бытовой прибор из розетки.
Как разобрать двигатель, подскажет видео:
Какие могут быть неисправности
Движок пылесоса достаточно надежный элемент, причем это касается даже самого простого и дешевого, а неисправности у всех типов моторов примерно одинаковые:
- большой уровень загрязнения, от чего контакты не передают ток на ротор или препятствуют его движению;
- смещение крыльчатки, что делает невозможным ее работу;
- ослабление винта — случается, что герметик и гайка отходят из-за большой вибрации, что приводит к расшатыванию внутренностей мотора, не позволяя ему работать полноценно или работать вообще;
- износ подшипников — вал не крутится, а стоит на одном месте, требуется замена подшипника;
- износ электрощеток — требуется замена;
- повреждение обмотки;
- сигнал не доходит с кнопки включения.
Подшипник мотора и его расположение Каждая из этих поломок легко устраняется в домашних условиях при наличии всех вышеописанных инструментов и приспособлений. Самую большую трудность в замене представляют подшипники, так как требует практически полный разбор мотора и наличие специального устройства съема.
Перейти
Принцип и устройство работы пылесоса
Выбор пылесосов расширяется. Основные варианты:
- Для сухой уборки;
- с аквафильтром;
- моющий пылесос.
Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.
После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.
Первый признак того, что фильтр засорился — падает мощность втягивания.
Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.
Как устранить небольшие поломки
При небольших поломках можно попробовать отремонтировать пылесос «Самсунг» своими руками. Иногда он издаёт чересчур громкий шум или вибрирует. Чаще всего это происходит из-за следующих причин:
- заполнение пылевого мешка;
- засорение фильтра.
Схема разборки пылесоса представлена в инструкции по его использованию. Вытряхнуть пылевой мешок проще всего, особенно если он одноразовый. В инструкции всегда можно найти схемы и подсказки, которые могут оказаться полезными. При отсутствии навыков в ремонте бытовой техники разобраться в схемах непросто, но если у вас есть опыт, попытаться стоит.
Чаще всего люди сталкиваются с такими проблемами:
- пылесос теряет мощность;
- его фильтры засорились;
- он не включается при нажатии кнопки.
Потеря мощности: в чём причина
При падении у пылесоса «Самсунг» мощности всасывания большая часть пыли и мелкого мусора остаются лежать на полу. Если такое происходит, проверьте герметичность трубы, щётки и гофрированного шланга. Нужно отсоединить гофру, снять трубку и насадку и пристально осмотреть все элементы. Включите агрегат, продуйте трубу со шлангом: возможно, внутрь попала бумажка или какой-либо другой предмет. Если предмет обнаружен и извлечён, осталось собрать пылесос, снова включить его в сеть и продолжить уборку.
Слабая тяга может возникнуть в результате накручивания на щётку волосяного или шерстяного комка. После удаления комка происходит восстановление работы пылесоса. Поскольку любая насадка имеет изогнутую форму, мусор может застрять в месте изгиба. Действовать нужно так: аккуратно разберите щётку, откручивая крепёжные элементы, затем извлеките из места изгиба посторонний предмет и собирите щётку обратно.
Прежде чем приступить к разборке пылесоса, нужно проверить, на какую мощность установлен его регулятор. Может, вы случайно задели рычажок во время перемещения прибора по квартире. Если оказалось, что рычажок стоит на минимуме, отрегулируйте его и продолжайте уборку.
Что делать при засорении фильтров
При засорении фильтров пылесос Samsung тоже слабо тянет, издавая нехарактерные звуки. Сильное засорение фильтрующей системы может сопровождаться полной остановкой его работы. Прежде всего, надо почистить циклонный фильтр, сделанный из прозрачного пластика. Как правило, в нём есть несколько отделений. В контейнере есть губка, которая тоже нуждается в очистке. В некоторых случаях требуется полная замена фильтров и оснащение двигателя дополнительной системой защиты.
Схема разборки и очистки фильтра выглядит так:
- нажмите на кнопку;
- аккуратно отделите ёмкость от корпуса;
- откройте крышку;
- уберите мусор;
- вставьте ёмкость обратно в корпус и защёлкните её кнопкой.
Пылесос перестал включаться
Если ваш домашний помощник перестал включаться, не стоит паниковать. Нужно убедиться в том, что вилка находится в розетке, а розетка исправна. Не забудьте проверить рычажок, регулирующий мощность.
Во всех пылесосах от фирмы «Самсунг» есть индикаторы-светодиоды. Если прибор исправен, лампочки будут гореть зелёным. Красный цвет загорается, если мешок для сбора пыли заполнен до отказа. Иногда после проверок розетки, шнура, регулятора мощности агрегат не подаёт «признаков жизни» после включения в сеть. Вероятно, произошла более серьёзная поломка, которую не получится починить без полной разборки. Ремонт бытовой техники своими руками возможен, если человек имеет опыт в этом деле.
Пылесос Samsung SC6573 – разборка корпуса
Перед началом работы следует обесточить прибор, снять с него шланг, фильтры и пылесборник. Приготовить инструменты – набор отверток, кисточки, плоскогубцы, контейнер под шурупы и саморезы, тестер. В зависимости от сложности ремонта могут потребоваться тисы, деревянные бруски или другие приспособления.
Как видите, разобраться в последовательности несложно
Важно работать внимательно и аккуратно, без приложения усилий – ищите защелку или крепеж, возможно в углублениях
- Открутить 2 винта под пылесборником и 2 в углублениях по бокам. С потивоположной стороны снять решетку, фильтр НЕРА и тоже найти 4 головки под крестообразную отвертку. Сняли защиту и теперь доступ к плате управления свободный.
- Заметить разъемы, силовой и управляющий, отсоединить и снять плату управления. Выполнить очистку и обследование целости контактов, дорожек с обоих сторон пластины.
- Найти в углублениях по бокам 2 винта, снять корпус с проводами разъема и разделить конструкцию на 2 части. Внизу останется мотор и катушка с проводом. Крышку помыть, но разъем должен остаться сухим.
- Убрать катушку с проводом, освободив ее от стопора и не давая раскрутиться намотке.
- Мотор освободить от кожуха, открутив 2 винта по бокам. В нем есть уплотняющие прокладки, сохранить.
- Извлечь двигатель с крыльчаткой, очистить от пыли, проверить его состояние. Здесь меняют щетки, подшипники, крыльчатку по необходимости.
О том как разобрать пылесос Самсунг SC6573 для ремонта крыльчатки посмотрите на видео. Здесь могут возникнуть трудности при откручивании гайки крепления.
Как могла разрушиться крыльчатка? Иногда для увеличения мощности всасывания, делая грязную работу, убираю сетку грубой очистки, установленную на выходе воздуха из пылесборника. При работе, любой металлический предмет, скрепка, булавка разрушат тонкий фигурный компонент, сделают задиры, деформируют. Работая без сеточки, знайте, вскоре придется разобрать пылесос Samsung SC 6573, или любой другой. Ремонт обойдется дорого.
Бывают и другие поломки, не требующие полного разбора прибора. Может перетереться проводок, нарушиться контакт. В катушке сматывания нужно ослабить или подтянуть пружину.
В пылесосе Samsung применяется дистанционное электронное управление. Если аппарат не включается с пульта, нужно разобрать ручку. Здесь могут сесть батарейки нарушиться контакты или придти в негодность диоды. Как разобрать ручку пылесоса Samsung SC6573, найти причину неисправности, посмотрите на видео.
Принцип работы пылесоса
Конструктивно его устройство можно представить двумя схемами:
- кинематической;
- электрической.
Механика
В основу конструкции положена работа вентилятора или, другими словами, воздушного насоса.
Крыльчатка двигателя при вращении своими лопатками забирает воздух и сжимает его, выбрасывая наружу. Внутри корпуса на входе и выходе насоса подключены герметично разделенные прокладками друг от друга магистрали засасывания с низким давлением и напора с высоким.
Разряженный воздух через специальную насадку со шлангом втягивает в себя пыль и направляет ее в емкость пылесборника, где ее большая часть оседает, а мельчайшие частицы выдуваются наружу. Фильтры двигателя и пылесоса улавливают их, но не полностью.
Микрочастицы пыли простой бытовой пылесос пропускает через себя и возвращает назад в помещение. Они же способны проникать в электродвигатель. Чтобы снизить вредное их воздействие на подшипники применяют конструкции закрытого типа.
Бытовой пылесос создан для работы при обычной регулярной уборки помещений квартиры. С другими задачами он не справляется. Сбор строительного мусора и бетонной пыли — частая причина поломок подобной техники даже брендовых производителей. Для этих целей выпускается специальное оборудование.
Электрика
Для приведения в работу крыльчатки вентилятора используется обычный коллекторный электродвигатель со щеточным механизмом переменного тока 220 вольт. У старых пылесосов он создавался на одну частоту вращения якоря.
В новых моделях повышенной мощности устанавливается тиристорный регулятор напряжения, позволяющий ограничивать всасывающее усилие на входе щетки для выполнения бережной уборки помещений квартиры. Его работой управляет электронная плата с микросхемой, встроенные в корпус.
Несменный пылесборник
Установленный сухой пылесборник редко выходит из строя, недостатком считаются только одноразовые фильтры. Для изготовления мешка применяют пропиленовое или силиконовое волокно, регенерация которых не предусмотрена.
Наполненный пылесборник выбрасывают, а на его место устанавливают новый. Не рекомендуют пришивать к горловине пылесоса старый мешок после очистки от пыли, мойки. В таких случаях из-за усиленного образования микропыли забьются тонкий и НЕРА-фильтры, что приведет к поломке мотора. Особенно тщательно при разборке нужно проверять подсоединение шланга к насадкам патрубка с целью выявления нарушения герметичности.
Самые частые неисправности
Если нет возможности отдать пылесос мастеру для разборки и оценки его состояния, можно узнать, на что нужно обращать внимание в случае возникновения неисправности. После появления проблем в первую очередь проверяют подшипники, что помогают работать двигателю
Специалист может оперативно определить проблему поломки пылесоса.
Звук, что характерен для них: резкий гул, грохот, гарь, перегрев корпуса. Помимо них, уделяют вниманию якорю и щетке мотора. Распространенная проблема – шланг не втягивает загрязнения.
В пылесосах часто перетирается шланг.
Причина может крыться в засорении шланга, переполненном мешке для сбора пыли или проблемным оказался фильтр НЕРА. Часто возникает проблема, когда агрегат тянет воздух, но мусор не убирается нормально. Проблема может быть в изношенной щетке или нарушенном положении валика.
Поломка мотора – серьезная проблема.
Если техника не включается, и электричество не пропадало, тогда причина кроется в: срабатывании защиты от перегрева или неисправности цепи питания, вилки, провода, внутренних проводов ил загвоздка в самом выключателе.Если проблема происходит с электроникой, доверить это дело лучше профессионалу.
Только в профессиональном сервисном центре вам оперативно починят пылесос.
Показатель того кроется в том, что во время работы обнаружили дым, выбивание пробок, короткие замыкание. Это все говорит о том, что проблема сосредоточена на замыкании внутри прибора. А частые проблемы с искрением коллектора приводят к быстрому изнашиванию прибора.
Используйте чертежи для разбора пылесоса.
Что делать, если вышел из строя двигатель
При выходе из строя двигателя или его отдельных элементов действуйте по ситуации. Как уже было сказано, замену щёток и прочистку коллектора можно сделать самостоятельно
После разборки корпуса вы можете сами определить работоспособность двигателя, проверив его под нагрузкой. Для этого частично соберите пылесос, тщательно соблюдая последовательность действий. Перед тестированием не устанавливайте фильтры и пылесборник: так будет лучше видна работа агрегата при запуске. При запуске оцените:
- наличие посторонних запахов;
- степень нагрева проводов;
- степень нагрева изоляционных слоёв;
- работу щёток двигателя и его коллектора (не сильно ли они искрят).
Если работа пылесоса сопровождается привычным монотонным гудением — значит, ремонт прошёл успешно.
Некоторые неисправности и поломки у пылесосов «Самсунг» можно устранить самостоятельно, но некоторые неисправности могут оказаться не по силам. При серьёзных повреждениях двигателя не пытайтесь разобрать его «до упора». Иногда дешевле купить новый пылесос, чем менять двигатель у старого агрегата.
Сухая и влажная очистка “внутренностей” от пыли
Нередко причиной подозрительного гула пылесоса и неприятного запаха является скопление пыли у него внутри. Лучше удалять пыль “сухими” способами, чтобы не нанести повреждения хрупкой электронной начинке и не нарушить функции токопроводящих дорожек на плате. Для очистки подойдёт небольшая мягкая кисточка. Также можно использовать комнатный вентилятор. Если пыль и грязь невозможно убрать “всухую”, после попадания влаги все детали надо как можно быстрее высушить. Элементы из пластмассы доспустимо мыть под проточной водой. Собирать их обратно следует только после того, как они полностью просохнут.
Барабан и кабель хорошо поддаются сухой очистке, как и пластиковый кожух двигателя. Если кожух не получается почистить без использования воды, следите за тем, чтобы она не задела электросхему. В качестве инструмента для сухой очистки можно использовать другой пылесос с подходящей насадкой. Именно так делают очистку от пыли коллекторных пластин двигателя и обмоток. Сильный напор воздуха хорошо очищает плату и её мелкие детали – даже при сильных загрязнениях.
Порядок разборки пылесоса
Для того чтобы разобрать пылесос, вам понадобятся следующие инструменты:
- отвертка для малых шурупов;
- отвертка для больших шурупов;
- плоскогубцы;
- смазочная жидкость (на тот случай, если вам нужно смазать двигатель).
Помните о мерах безопасности — обязательно отключите пылесос от электропитания, выдернув вилку шнура из розетки! После того как вы подготовили необходимые материалы и обесточили прибор, можете приступить непосредственно к разбору пылесоса. Итак:
Для начала снимите контейнер для сбора мусора.
Извлеките фильтр, также снимите задний фильтр.
Возьмите крестовую отвертку и выкрутите все болты, которые находятся под кассетным контейнером.
Начиная с передней части, аккуратно приподнимите корпус пылесоса и плавным движением вверх снимите его с общей конструкции.
Обратите внимание, нет ли на двигателе и внутренней части корпуса пыли. Если она есть, то рекомендуем ее удалить с помощью кисточки и сухой тряпки.
Прежде всего, вам понадобится выкрутить болты двигателя, которые расположены на верхней части.
Чтобы снять двигатель, нужно освободить его от проводов, которые закреплены по периметру. Аккуратно отсоедините разъемы и снимите двигатель с общей конструкции
Обратите внимание, что провода также отходят от катушки и соединены с помощью разъемов с проводами, закрепленными к двигателю. Перед тем как снимать двигатель, проследите, чтобы все разъемы были отсоединены, а провода не запутались в отдельных выпирающих частях двигателя.
Снова обратите внимание, нет ли пыли
Удалите ее при необходимости.
Теперь вам нужно отсоединить уплотнительное резиновое кольцо, которое закреплено с помощью болтов на нижней части двигателя.
Чтобы разобрать корпус двигателя, воспользуйтесь отверткой с плоским шлицем.
Обратите внимание, что корпус двигателя разделен на две половины.
Аккуратно вставьте отвертку в просвет и, пройдясь по периметру, поддевайте верхнюю половину. Теперь вы сможете извлечь непосредственно сам двигатель, который закреплен в небольшом пластмассовом контейнере.
Чтобы разобрать двигатель, нужно опять же воспользоваться отверткой с плоским шлицем. Положите его на плоскую поверхность крышкой вниз и обратите внимание на завальцовки.
Найдите просвет и вставьте отвертку, аккуратно поддев основную часть двигателя.
Сняв крышку, вам остается лишь отсоединить турбину, воспользовавшись торцевой головкой.
После этого открутите два винта и винты на щетках, которые расположены на торцах.
Наконец, снимите якорь из двигателя.
Человек очень быстро привыкает к хорошему, поэтому тот, кто хоть раз пробовал воспользоваться пылесосом, вряд ли захочет вновь взяться за веник. Однако, как и всякая техника, пылесосы имеют свойство ломаться в самый неподходящий момент. Не каждая хозяйка способна в одиночку устранить неисправности пылесоса «Самсунг», LG, «Филлипс» или других марок. Тем не менее бывают поломки, которые можно устранить и самостоятельно, не прибегая к помощи специалистов.
Процесс чистки внутренностей, чем лучше
Неприятный запах и гул пылесоса во время уборки помещения может быть следствием скопления пыли на внутренностях данного устройства. Для чистки используются щетки с мягким ворсом, пылесос средней мощности со специальной насадкой, вискозные салфетки.
Можно ли делать влажную обработку
Чистка внутренностей пылесоса проводится сухими способами, не нарушающими дорожек платы, которые проводят ток. Для этого используется тонкая мягкая кисточка или комнатный вентилятор. Если сухая чистка не позволяет справиться с загрязнениями, то применяется влажная обработка, но все детали сушатся как можно быстрее.
Пластиковые детали промываются под проточной водой. Сборкой занимаются после того, как все элементы полностью высохнут. Сухая чистка помогает устранить загрязнения с кожуха мотора, барабана и кабеля. Если кожух не удается очистить щеткой или пылесосом, то можно прибегнуть к влажной вискозной салфетке, но влага не должна попасть на схему.
Профилактика
Профилактика неисправностей стиральной машины включает в себя правильное использование устройства и профилактические проверки фильтров. Внешние имеют очень большое значение – поступающий внутрь механизма воздух проходит через них, и на фильтрах и защитной решетке скапливается большинство загрязнений. Когда решетка и фильтрующая система загрязняются слишком сильно, пыль и твердые частицы могут попадать сразу в движок, застревая в нем и повреждая его составляющие. Регулярный осмотр и замена загрязненных фильтров значительно продлит срок эксплуатации вашего устройства.
