Как разобрать стиральную машину: нюансы разборки моделей разных брендов

Меняем ТЭН

Нагревательный элемент страдает чаще всего, поэтому важно знать, как его заменит в случае поломки. Чаще всего неисправности возникают из-за повышенной жесткости воды, что приводит к образованию избыточной накипи

В этом случае обязательно потребуется разборка стиральной машины.

Как заменить ТЭН:

От машины отключаются коммуникации: электроэнергия и канализация.
Выполняем проверку на наличие воды в механизме

При ее наличии необходимо слить через сливной шланг.
Отсоединяем провода, ведущие к нагревательному элементу, который обычно находится снизу машинки.
Демонтируем ТЭН, при этом действовать нужно очень осторожно. Место расположения нагревательного элемента следует очистить от накопившейся накипи.

  1. Устанавливаем новый ТЭН.

Что нужно, чтобы разобрать стиральную машину

Вам потребуются:

  • Несколько отверток (крестообразная и шлицевая обязательны).
  • Шуруповерт.
  • Несколько шестигранников.
  • Пассатижи.
  • Молоточек.

Некоторые виды соединений по стечению времени просто «прикипают».

Для того, чтобы вы смогли открутить такой старой винт, вам потребуется специальная жидкость, которая имеется почти у всех автомобилистов – WD-4О.

Помимо этого, вам никогда не помешает маленький таз для слива оставшейся воды со шланга и несколько тряпочек, с помощью которых вы сможете протереть внутренние детали, протереть руки и быстро собрать вылившуюся за пределы таза воду.

Совет:  если вы не каждый день занимаетесь разбором стиральных машинок, оптимальным вариантом будет фотографирование каждого этапа разборки. Это будет надежным путеводителем в конечной сборке, чтобы вы ничего не перепутали и успешно запустили вашу отремонтированную домашнюю помощницу.

Разборка стиральной машинки и ее последующий ремонт

Выявить, что же именно сломалось, вам помогут коды ошибок, которые многие стиральные устройства выводят на дисплей.

Если таких подсказок в вашей машинке нет, то на реальную причину поломки вам укажут «симптомы» сбоев при стирке, а также осмотр «внутренностей» стиралки и знание определенных тонкостей.

Допустим, чтобы понять, что предрасполагающей к поломке стали подшипники, следует открыть дверцу люка и поднять рукой барабан. Если будет люфтить – значит, проблема действительно в подшипниках.

Вот несколько распространенных поломок и способов их устранения.

Замена ТЭНа

Давайте же рассмотрим, как производится замена водонагревательного элемента.

  1. Если вода перестала нагреваться,  то следует заменить ТЭН. Купите деталь, которая подходит именно к вашей машинке, далее найдите схему конкретного вида автомата. Как правило, помогает простой демонтаж задней панели стиралки.
  2. Под баком вы увидите торцевую часть ТЭНа и клемма. Их месторасположение лучше запечатлеть, сделав снимок на телефоне.
  3. Провода и клеммы следует отсоединить, расслабить центральный винт. Далее с помощью отвертки, подцепите нагреватель за край и попытайтесь расшатать его из стороны в сторону, немного потягивая его на себя.
  4. Делаете уборку внутри места ремонта.
  5. Установите новый элемент, заверните винт и подключите все по сфотографированной схеме.

Помпа и система слива

Достаточно часто проблема появляется именно в сливной системе (вода или вообще перестает сливаться, или вытекает, но очень медленно). Для начала, следует проверить фильтр, который находится за цокольной сервисной панелью и шланги, которые идут от нее к насосу и обратно. Именно в этом промежутке появляется засорение, которое совсем несложно устранить.

«Для проверки работоспособности насоса можно вынуть его из устройства»

Иногда бывает и так, что посторонние предметы могли повредить крыльчатку стиральной машины. В таких случаях насос придется заменить на новый.

Сборка

Если при разборке вы сфотографировали все, что нужно, то после будет достаточно провести все работы, но только в обратном порядке.

Но прежде, чем вы наденете на место манжету люка, произведите очистку от загрязнений.

Достаточно сложно бывает, и устанавливать на место фиксирующую пружинку.  Для удобства закрепите ее проволокой вверху, а после натягивайте против движения часовой стрелки.

И в заключении…

Сделать ремонт, прочистить или поменять деталь в баке стиральной машины автомата вполне возможно, что показывает опыт многих домашних мастеров.

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru – выгодный современный интернет магазин бытовой техники
  • citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.


У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.


Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.


Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.


Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.


Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.


Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.

Начинаем со снятия верхней крышки

Практически все модели стиральных машин LG, равно как и все прочие стиральные машины, требуют начинать разборку со снятия верхней панели. Операция эта очень проста: для того, чтобы снять крышку, достаточно лишь открутить несколько шурупов (обычно – два или три), крепящих крышку к задней панели, а затем оттолкнуть крышку от себя.

Если это удалось, все хорошо: операцию можно продолжать, просто подняв и убрав панель в сторону. Короче говоря, принцип действий таков: открутить шурупы – подтолкнуть крышку – поднять и убрать. Не стоит думать, что весь процесс разборки стиральной машины одинаково прост: это только начало.

Как разобрать барабан стиральной машины

Разборный бак с барабаном

Современные модели чаще всего оснащены разборными баками. Это удобно при ремонте стиральной машины и существенно облегчает работу специалистам.

Разборный бак состоит из двух половинок, соединенных болтами с использованием герметика или уплотнительной резинки.

Разборка барабана стиральной машинки выглядит следующим образом:

  1. Взяв деревянный брусок нужно застопорить шкив барабана при этом люк должен быть расположен внизу.
  2. Нужно открутить болт, которым крепится шкив на валу. Использовать в этом случае нужно головку нужного размера с трещеткой.
  3. Выкручиваются болты, соединяющие обе половинки бака при помощи ключа, предварительно убрав шкив.
  4. После этого ударив легко по валу, убирается задняя часть детали.
  5. Подшипники стаскиваются, если возникают затруднения, тогда они нагреваются паяльной лампой и при помощи съемника снимаются.

Как разобрать неразборный барабан стиральной машины

Принцип действий схож с разборкой разборного бака с единственной разницей в том, что его придется попилить. Это тяжелая, кропотливая и неблагодарная работа. Для такой работы нет подходящего инструмента и это создает большую проблему.

Ножовкой по металлу пилить тяжело, она часто застревает и ломается. Но, несмотря на это считается самым оптимальным и проверенным вариантом. Специалисты советуют один край ножовки обмотать изолентой для удобства работы, которая займет минимум 3-4 часа.

Ножовка по дереву настолько толсто пилит, что в дальнейшем проблематично обеспечить герметизацию двух половинок.

Болгарка вообще сразу исключается из-за большого риска повредить деталь и глубокого проникновения.

Электролобзик может помочь, если только не встретится труднодоступный участок, где придется воспользоваться ножовкой.

Следует учесть, что до того, как разобрать барабан стиральной машины, придется много времени потратить чтобы его вытащить из стиральной машины. Рассчитывайте на большой объем работ и запасайтесь большим количеством времени.

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru – выгодный современный интернет магазин бытовой техники
  • citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

Устройство

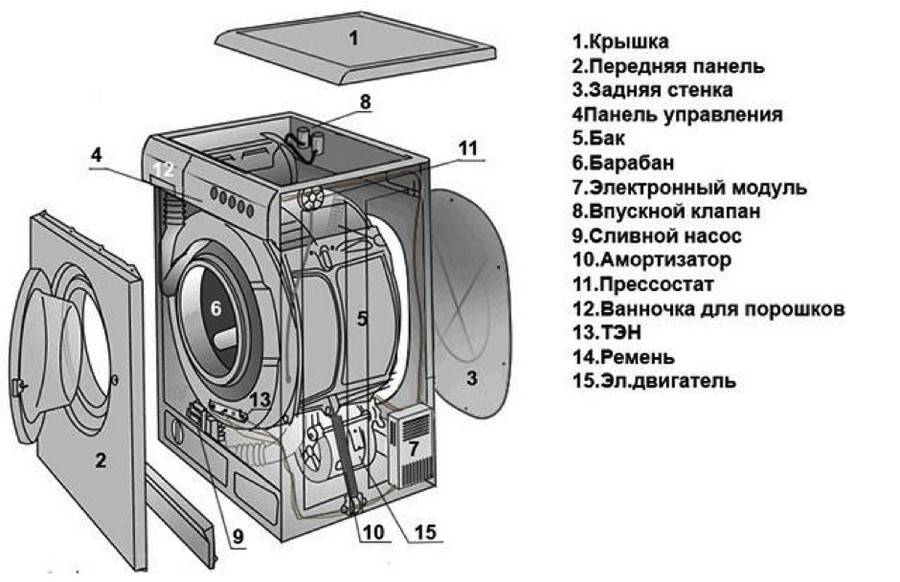

Приведём в качестве примера классическую конструкцию машины с фронтальной загрузкой. Можно выделить 15 основных элементов присущих ей.

Основные детали:

  1. Крышка.
  2. Передняя панель – у «Индезит», «Аристон», «Занусси», «Электролюкс» несъёмная.
  3. Задняя стенка – у некоторых моделей Samsung и Vesta не демонтируется.
  4. Панель управления – с монитором или без.
  5. Бак – бывает металлическим или пластиковым.
  6. Барабан – всегда из нержавейки.
  7. Электронный модуль – у некоторых машин находиться на панели или в глубине.
  8. Клапана – одинарные, двойные или тройные.
  9. Сливной насос.
  10. Амортизаторы.
  11. Прессостат – датчик, который определяет уровень воды в баке стиральной машины.

    Есть аналоговые устройства, в которых давление воздуха с помощью мембраны переключает контакты.

    И электронные. В них давление с помощью микросхемы преобразуется в сигнал, определённой частоты.

    “>Прессостат
    – бывает 2 штуки.

  12. Бак-дозатор для стирального порошка.
  13. Трубчатый электронагреватель
    (ТЭН
    ) – электронагревательный прибор в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нить (обычно нихромовая или фехралевая) определённого сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.
    “>ТЭН
    – трубчатый электронагреватель воды.
  14. Ремень привода – не применяется в машинах с системой Direct Drive.
  15. Двигатель – асинхронный, коллекторный или прямой привод.

А также противовесы, пружины, люк, манжета, УБЛ – устройство блокировки люка стиральной машины.

Существуют механические и электронные устройства.

Вне зависимости от сложности, не стоит бояться самостоятельно ремонта стиральной машины. Сейчас в сети есть масса информации и видео-уроков, в которых подробно рассказывается, как разобрать стиральную машину. По словам опытных мастеров, все современные машины похожи между собой, также типичны и их основные неполадки. В этой статье мы подробно раскроем вопрос именно разборки такой техники.

Потенциально возможные проблемы и поломки

Чтобы не прилагать излишних усилий, желательно понаблюдать за техникой и понять, в чем именно заключается ухудшение работы.

Если упало общее качество стирки, при отжиме появился нехарактерный шум, а белье после отжимной процедуры так и осталось мокрым, проблему, скорее всего, следует искать в насосе.

Эти же неприятные явления провоцирует засор коммуникационных шлангов. Ко всем этим узлам подбираться лучше с передней части агрегата или снизу.

Когда из машинки в процессе работы пошла пена, нужно прекратить стирку, выставить программу «Слив без отжима» и дождаться, когда прибор совершит все необходимые действия и откроет фронтальную дверцу.

Затем вынуть белье, вручную очистить внутренне пространство от пены и снова запустить стирку без отжима. Если этого не сделать, пена проникнет в двигатель или на управляющую плату, а ремонт этих узлов обойдется хозяевам в солидную сумму.

Причиной появления в стиралке обильной пены могут стать не поломки или нарушения в работе самого агрегата, а использование порошка для ручной стирки (в нем нет пеногасителей) или значительное превышение стандартной дозы моющего средства

Если устройство не набирает температуру и не прогревает воду, наиболее вероятно, что вышел из строя рабочий ТЭН.

Место его расположения указано в сопроводительной технической документации. Обычно он размещается сзади, но у некоторых моделей, в зависимости от завода-производителя и внутренних конструкционных особенностей, может стоять и впереди.

Возможно, в результате использования жесткой воды на нем образовалась накипь и ее потребуется очистить. Либо, если элемент прогорел, понадобится заменить его на новый.

Если машинка стирает долго, стоит искать неисправность в электронике. Не лишним будет проверить работоспособность датчика температурного режима воды и других элементов управления. Эта же неполадка может возникнуть из-за неправильно размещенного шланга слива

За равномерный и быстрый слив жидкости из стиральной емкости отвечают прессостат или помпа. Медленно выливающаяся вода четко указывает, что эти элементы утратили работоспособность в связи с поломкой или эксплуатационным износом.

Чтобы отремонтировать их или заменить на новые, придется демонтировать боковую стенку и проникнуть в верхнюю часть, расположенную за задней панелью.

Когда сбои проявляются у барабана или подшипников, придется разобрать устройство полностью, выявить проблему, провести ремонт, а потом собрать машинку и запустить. Если стирка идет в привычном режиме, значит эксплуатацию можно продолжить

Это – лишь короткий список основных поломок, выявленных у машинок. Он актуален для всей бытовой стиральной техники, независимо от бренда и конструкционных особенностей каждого отдельно взятого прибора.

Неполадки с электроникой и программным управлением относятся к классу более сложных проблем и нуждаются в профессиональном вмешательстве.

Для ликвидации поломок такого уровня, независимо от того, имеется ли еще гарантия на технику или нет, лучше обращаться в брендовый сервисный центр.

Работающие там специалисты проведут диагностику, быстро выявят очаг неисправности и починят поврежденный электронный узел либо заменят его на новый.

Подготовительные работы

Процедура проведения рабочего процесса по разборке стиральных машинок любых моделей Lg, Samsung напрямую зависит от типа загрузки белья – фронтального или вертикального типа. Иногда бывает достаточно просто убрать панель машины заднего типа, в результате это предоставит доступ к узлам, которые в большинстве случаев выходят из строя. К примеру, к тэнам для нагревания или различным элементам барабана с высоким риском изнашивания. Многие специалисты рекомендуют, перед тем как приступить к разбору стиральных машинок Самсунг или Индезит, все-таки ознакомиться с электрической схемой и с устройством этих приборов. И независимо от типа этого прибора – автомат, полуавтомат, малютка и моделей (Samsung, Zanussi. Indesit), устройство имеет сходства. Уже после этого можно приступать к разбору, ремонту этого прибора своими руками.

Перед тем как начать разбирать стиральную машинку необходимо произвести работы:

  • первым делом нужно внимательно почитать инструкцию и изучить ее правила;
  • далее следует подобрать и подготовить необходимый инвентарь для работы;
  • необходимо отсоединить машину от электросети и системы подачи воды, а также нужно отсоединить сливной шланг от выхода в канализацию.

Затем подготавливаем необходимые инструменты и инвентарь для проведения разбора стиральной машинки:

  • крюк сервисного типа;
  • ключи гаечные на 8, на 9 и на 19;
  • плоская отвертка;
  • отвертка с концом в виде креста;
  • клещи, кусачки, которые будут использоваться для хомутов самозажимного типа;
  • обыкновенные кусачки;
  • плоскогубцы изолированного типа;
  • плоскогубцы длинные отогнутого типа.

Инструменты

Сборка стиральной машины

Сборка – один из важных этапов в процессе ремонта стиральной машины

Важно правильно установить все детали, надежно зафиксировать крепежные элементы, подключить блок управления, подсоединить проводку и после проверить на работоспособность устройство, в том числе и нагревательный элемент. Для этого включается машинка на подогрев воды

Чтобы не гонять технику на холостом ходу, можно во время проверочной стирки загрузить пару полотенец.

Сборка осуществляется в обратном порядке разборки. Часто проблемой становится постановка бака на пружины. Если нет помощника, то самостоятельно справиться можно, только закрепив пружину проволокой в верхней части, а затем натягивать ее, двигаясь против часовой стрелки.

При сборке техники с вертикальной загрузкой особое внимание обращается на установку резиновой манжеты. Необходимо убедиться, что она легла в пазы и зафиксировалась на нужном месте на дверце люка

Значок треугольника должен соответствовать направлению загрузки, рядом с ним должна располагаться спускная канавка

Во время закручивания болтов немаловажно проследить, чтобы они находились на уровне свободного штифта растяжек

Сборка любой модели должна быть последовательной и проводиться с должным вниманием. При необходимости лучше лишний раз посмотреть сделанные фото перед разбором

Сколько могут прослужить электрощетки

Для изготовления щеток для двигателя стиральных машин выбирают только прочный и надежный материал. Готовое изделие должно обладать высоким показателем износостойкости. При этом угольные электрощетки относятся к расходникам. Данные детали часто меняют. Из-за чего же это происходит?

Как утверждают производители, угольные электрощетки способны без замены прослужить около пяти лет. Если же стиральная машина используется в редких случаях, то этот срок увеличивает практически вдвое. Детали исправно служат несколько лет. После этого они перегорают. Для дальнейшей работы стиральной машины требуется их замена. Стоит отметить, что электрощетки защищают от перегорания остальные детали стиральной машины.

Как разбирать стиральную машинку

Львиная доля стиральных машин от фирм вроде Indesit или Ariston имеют похожую конструкцию и отличаются только расположением и креплением некоторых деталей. Особенности разбора зависят от того, какой тип загрузки предусматривает СМА. Всего таких типов два: фронтальный и вертикальный. Давайте рассмотрим их подробнее.

Фронтальная загрузка

СМА с данным типом загрузки распространены в нашей стране чуть больше, нежели с вертикальным типом. Перед началом разбора необходимо обязательно обесточить “стиралку”, отсоединив её от сети, а также отключить подачу воды и свернуть шланги слива и подводки. Когда всё будет отсоединено, можно переместить машинку в центр помещения для более удобного доступа к корпусу и приступить к работе.

Скорее всего, перед вами стоит задача устранить поломку, а не разложить технику «по винтикам», и в большинстве случаев разбирать всю её не потребуется, если вы знаете расположение ключевых узлов. Со схемой строения «стиралки» можно ознакомиться в технической документации к ней либо поискав информацию на соответствующих форумах или сайтах в интернете.

Существует определённый ряд «симптомов», по которым мастера по ремонту ещё до разбора определяют, с каким именно узлом необходимо работать. К таковым относятся:

  1. Увеличение гула, вибрации при отжиме и некачественная стирка. Могут указывать на нарушения в работе водозаборного насоса или на засор шланга. Чаще всего насос монтируется в передней нижней части машинки. Иногда для доступа к этому элементу достаточно просто демонтировать лицевую панель.
  2. Слабый нагрев либо полное прекращение нагрева воды. Если «отработавшая» смесь воды и порошка даже при самой «горячей» стирке выливается из СМА холодной, то проблема с большой вероятностью кроется в поломке нагревательного элемента. Со временем на нём образуется накипь, и толстый её слой может привести к выходу ТЭНа из строя. Чаще всего его местоположение указывается в инструкции по эксплуатации. На большинстве моделей ТЭНы устанавливаются за задней панелью.
  3. Затруднённый слив. Виной ему могут быть неполадки в работе прессостата либо помпы, располагающихся либо за одной из торцевых панелей, либо в верхней половине корпуса.
  4. Проще всего, если возникает проблема с барабаном или его подшипниками: вам не нужно искать местоположение той или иной детали в инструкции, поскольку СМА придётся разбирать, что называется, подчистую.

Перейдём к разбору. Если начинать его с верхнего люка, то для его демонтажа необходимо открутить несколько крепёжных винтов наверху тыльной панели. Когда крепёж крышки снят, нужно слегка нажать на неё с тыльной стороны, а после – потянуть вверх. Если она не поддаётся – проверьте, все ли крепления выкручены.

Чтобы вынуть контейнер, в который до стирки засыпается порошок, необходимо найти в его центре небольшую пластиковую кнопочку, нажать её и потянуть корпус контейнера на себя. Когда лоток демонтирован, можно переходить к съёму панели управления. Держится она всего на паре винтов: первый из них находится под тем участком, где располагался контейнер под моющие средства, а второй – на другой стороне панельки.

Дабы демонтировать сервисную панель, необходимо надавить на три крепёжные защёлки по бокам и посредине её. Затем можно переходить к разбору лицевой части устройства. Первой снимается резиновая манжета, иногда она держится на хомутах, иногда – на небольшой пружине, которую потребуется немного подтолкнуть. Манжету очень аккуратно снимают с помощью отвёрток и пассатижей (если это возможно – то лучше снимать вручную).

Сама передняя панель удерживается несколькими фиксаторами и крючками. Откреплённая от основы панель перед демонтажем слегка приподнимается и убирается в сторону. Тыльную же панель снять проще простого – открутите все крепёжные элементы с помощью отвёртки или шестигранника соответствующего размера, и она легко сдвинется с места.

С вертикальной загрузкой

Как и в предыдущем случае, для начала машинку необходимо отключить от всех коммуникаций и подготовить к разбору. Разборку СМА с вертикальным типом загрузки начинать рекомендуется со снятия панели управления, которую необходимо открепить, аккуратно поддев с четырёх сторон отвёрткой. Сначала её нужно потянуть вверх, затем – в сторону тыльной панели машинки, а потом повернуть под необходимым для комфортной работы с проводкой углом.

Винты крепления боковых панелей часто располагаются на тыльной части корпуса. Сами панели легко снимаются, если потянуть их вниз и на себя. Демонтаж передней стенки возможен только после того, как торцевые панели будут демонтированы, т. к. они полностью перекрывают доступ к её креплениям.

Фильтры

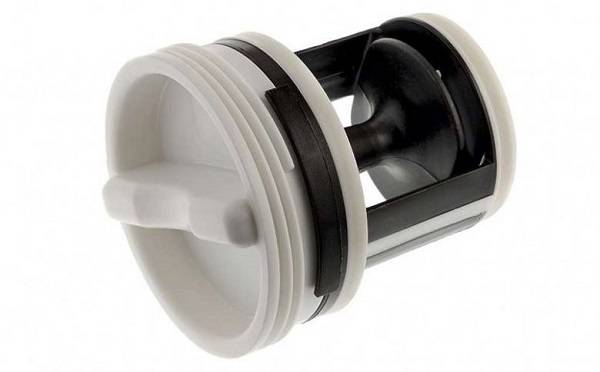

Обычно в современных стиральных машинах устанавливается 2 фильтра: один на входе, перед впускным шлангом, а другой на выходе, перед сливным насосом. Каждый фильтр выполнят свои функции следующим образом:

впускной фильтр обеспечивает очистку поступающей в машинку воды от механических примесей (ржавчина, песок, окалина и т.д.);

выпускной фильтр защищает помпу от попадания в нее мелких предметов из бака (заколок, булавок, пуговиц, ниток, зашлакованных остатков порошка и т.д.).

При засорении фильтра, установленного на входе в аппарат, вода будет набираться очень медленно, а иногда, при сильном засорении сеточки, перестанет вообще поступать в бак. Если засорен выпускной фильтр, то симптомов может быть больше:

  • машинка перестает сливать воду, при этом слышна работа насоса;
  • в режиме слива и отжима вода сливается очень медленно;
  • на табло появляется код ошибки, соответствующий данной неисправности;
  • аппарат не переключается в режим полоскания.

Чтобы избавиться от вышеперечисленных проблем, потребуется почистить фильтры стиральной машины.

Устройство

Приведём в качестве примера классическую конструкцию машины с фронтальной загрузкой. Можно выделить 15 основных элементов присущих ей.

Устройство стиральной машины с фронтальной загрузкой белья

Основные детали:

  1. Крышка.
  2. Передняя панель — у «Индезит», «Аристон», «Занусси», «Электролюкс» несъёмная.
  3. Задняя стенка — у некоторых моделей Samsung и Vesta не демонтируется.
  4. Панель управления — с монитором или без.
  5. Бак — бывает металлическим или пластиковым.
  6. Барабан — всегда из нержавейки.
  7. Электронный модуль — у некоторых машин находиться на панели или в глубине.
  8. Клапана — одинарные, двойные или тройные.
  9. Сливной насос.
  10. Амортизаторы.
  11. Прессостат — бывает 2 штуки.
  12. Бак-дозатор для стирального порошка.
  13. ТЭН — трубчатый электронагреватель воды.
  14. Ремень привода — не применяется в машинах с системой Direct Drive.
  15. Двигатель — асинхронный, коллекторный или прямой привод.

А также противовесы, пружины, люк, манжета, УБЛ, электропроводка, патрубки и шланги.

Устройство стиральных машин «Занусси»

Так устроены СМА «Электролюкс» и «Занусси»

Стиральная машина «Электролюкс» со снятой половиной корпуса

Разборку стиралки с вертикальной загрузкой мы рассмотрим отдельно. Отличия обусловлены конструкцией. Иначе выполнен бак — в другом месте отверстие для загрузки белья, с закрывающейся крышкой.

Устройство стиральной машины с вертикальной загрузкой белья

В малютках конструкция совершенно такая же, только все детали очень плотно прижаты друг к другу. Из дополнительных устройств, которые могут применять производители, отметим следующие:

Необходимость замены ТЭНа

Замена ТЭНа подразумевает следующие этапы:

  1. Если не идёт нагрев воды, значит ТЭН пришёл в негодность и его необходимо заменить. Нужно подобрать необходимую модель, найти схему именно вашей марки машины, чтобы уточнить, спереди или сзади находится эта деталь. В основном вам потребуется снять заднюю крышку.
  2. Под баком будет просматриваться торец ТЭНа вместе с клеммами. Место их расположения нужно сфотографировать или схематично изобразить на бумаге.
  3. Когда расположение будет заполнено, провода и клеммы можно отсоединить и ослабить винт, который находится посередине. Далее с помощью отвертки нужно подцепить нагреватель за его краешек и подёргав т в разные стороны, чтобы вытащить.
  4. В месте посадки нужно навести порядок, почистить его.
  5. Затем нужно установить новый ТЭН, завернуть винт и подключить все по схеме, как и было.

Замена неисправных деталей продлит срок службы

Выводы и полезное видео по теме

Подробное описание самостоятельного разбора стиральной машинки Самсунг с фронтальным типом загрузки белья. Интересные особенности конструкции модели и любопытные нюансы, возникающие в процессе проведения разборки:

Как правильно разобрать стиральную машинку LG в домашних условиях. Детальное выполнение всех процессов по шагам:

Разбор стиральной машинки – скрупулезный процесс, требующий к себе внимания. Если поломка касается только отдельной части системы, полностью разбирать агрегат не потребуется. Если же неисправности наблюдаются в основных узлах, придется приложить усилия, чтобы устранить проблему.

Расскажите о том, как разбирали стиральную машинку для ремонта собственными руками. Поделитесь, с какими сложностями вы столкнулись и как решали проблемы. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы и размещайте фото по теме статьи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
