Как настроить тюнер спутниковой антенны самостоятельно: этапы настройки оборудования

Советы по установке и настройке

Несколько предложений ниже помогут упростить процесс установки спутниковой антенны своими руками, а также помогут сделать телевидение более комфортным:

Если подключены только две головки (что часто и бывает — по конвектору для АТВ и ЦТВ), лучше не использовать дисек. При выходе из строя или повреждении кабеля проблема обнаружится сразу по большой разнице регистрируемого излучения с каждой головки.
При желании смотреть только программы высокой четкости, от конвектора, принимающего АТВ, кабель можно вывести напрямую к телевизору, минуя ресивер

Но важно помнить, в этом случае часть программ будет размещено на физических каналах телевизора. Для сохранения телеканалов эфирного вещания настройку придется выполнять вручную.
При наличии телевизора с встроенным тюнером стандарта вещания DVB-S2, у которого есть 1000 или более ТВК, ресивер можно не использовать

Такое устройство полностью заменяет приставку, и подключение спутникового телевидения станет дешевле. Но если у него не предусмотрен CAM-разъем, не все операторы будут доступны для подключения.
При монтаже антенны нужно стараться минимизировать протяженность кабеля. Из-за шумности он также частично рассеивает сигнал при транспортировке излучения.
Лучше приобрести тарелку немного большего диаметра, которая гарантированно будет фокусировать излучение на спутник даже в условиях тумана и сильной облачности. При этом не стоит рассматривать устройства более 1.5 м, т.к. они тяжелые и сильно уязвимы от ветра.

(голосов: 1, средняя оценка: 2,00 из 5)

Что делать, если настроить каналы так и не получилось

Не всегда и не у всех получается настроить спутниковое вещание самостоятельно. Причин этому может быть множество, начиная от незавершенной процедуры регистрации и заканчивая поломками при монтаже самого оборудования.

Вот некоторые способы, которые могут помочь решить вопрос:

  1. Если с первого раза загрузить список каналов не получилось, можно попробовать сбросить настройки ресивера до заводских и произвести поиск заново.
  2. Иногда проблема кроется в устаревшей прошивке тюнера, которым долгое время не пользовались. Чтобы устранить досадную помеху, нужно перенастроить приставку на актуальную версию программного обеспечения. Сделать это можно в меню ресивера через раздел обновлений.
  3. Даже при достаточно мощном качестве сигнала вещание будет отсутствовать, если услуга не оплачена. Пополнить баланс можно со телефона, через онлайн-банкинг, терминалы и банкоматы или с помощью скретч-карты.
  4. Каналы могут отсутствовать и при плохо вставленной в картоприемник смарт-карте, если контакты прибора не соприкасаются с чипом. Решается вопрос элементарно — переустановкой карточки. Перед этим приставку необходимо отключить от сети.
  5. Нередко возникает проблема с доступом к вещанию и при плохом подключении самого кабеля, к примеру, если разъем установлен неплотно.
  6. Иногда тюнер «зависает» и его нужно перенастроить. Для этого оборудование необходимо отключить от сети, а через 30 минут перезагрузить.

Найти телеканалы на Триколор ТВ можно двумя способами — автоматически или вручную. Для автоматического поиска нужно перейти в меню, выбрать «Автоматический поиск», подтвердить действие и дождаться пока система выдаст список. Далее пользователь может отфильтровать нужные ему каналы и сохранить их.

Те пользователи, которые хотят смотреть телевидение бесплатно и знают, как настроить Триколор ТВ самостоятельно, могут поймать каналы вручную. Но для этого нужно знать параметры частоты, на которой ведется трансляция телеканала для конкретного региона и то, как называется нужный спутник. Актуальные сведения есть в таблице, размещенной на официальном сайте. Также устанавливать каналы ручным способом придется и владельцам телеприемников со встроенным ресивером, таких как новые модели «Самсунг». Процедура эта, особенно у новичка, может занять довольно долгое время. Поэтому лучше воспользоваться услугами мастера.

Обратиться к специалистам придется и в том случае, если при установке какая-то из деталей комплекта оказалась повреждена, а также, если во время обновления ПО приставки было отключено электропитание, вызвавшее системную ошибку.

Если такой возможности нет, к примеру, оборудование установлено далеко от города, всегда есть возможность связаться со службой поддержки по бесплатному телефону 8 800 500 01 23. Сотрудники смогут подсказать вероятные причины возникновения неполадок, способы проверки и правила их исправления.

Инструменты и материалы для работы

Для работы понадобятся:

  • Дрель (перфоратор);
  • Отвертка;
  • Ключи гаечного вида на 8, 10, 13;
  • Рожковый ключ 10;
  • Пассатижи;
  • Компас;
  • Нож;
  • Изолента;
  • Термоусадочная трубка или герметик на силиконовой основе;
  • Стяжки;
  • Винты с головкой под ключ на 13 длиной 6 — 8 см;
  • Металлические шайбы d=30-50 мм.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

ОбозначениеЗначение
NСеверная широта
SЮжная широта
WЗападная долгота
EВосточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

  • Задаете свои координаты
  • Для расчетов выбрать высоту над уровнем моря – 0 м.
  • Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней “забивать” сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

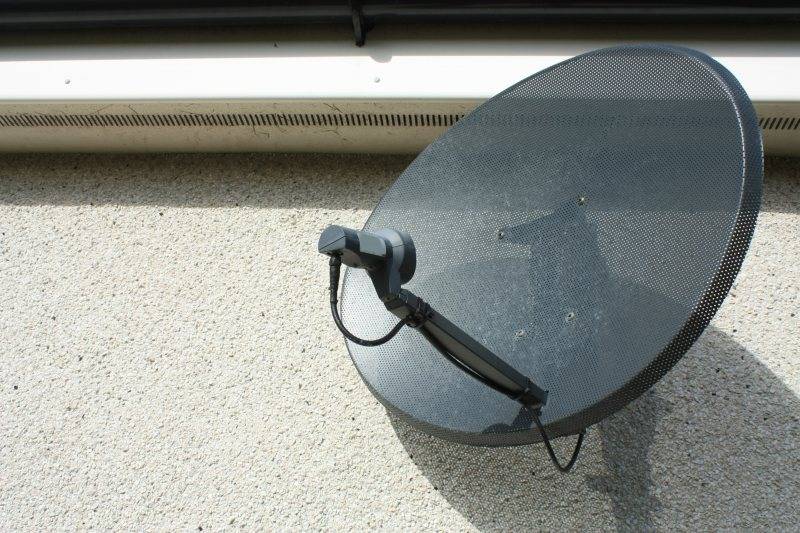

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись “Нет сигнала”. Чтобы начать настройку, нажмите Меню – Настройка – Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение – определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет – надо еще настроить и ресивер.

Что делать дальше?

Фактически установка антенны завершена, теперь следует правильно провести подключение всех кабелей между антенной, тюнером и телевизором

Следует обратить внимание на то, что кабели подключаются к тюнеру, только когда тот не подсоединен к розетке. Недостаточно просто выключить его, нужно обязательно вынуть штекер из розетки

Итак, нужно сделать как минимум два подключения. Затем нужно разобраться, как самому настроить каналы на спутниковом тюнере.

  • Соединяем антенну и ресивер (тюнер).
  • Подключаем тюнер к телевизору.
  • При необходимости можно еще и сделать третье подключение, а именно – подсоединить периферийные устройства.

Читать также: Как правильно подключить мультиметр

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Назначение тюнера и его расположение

Для пользователей, а таковых найдётся немало, совсем неразбирающихся в радио- теле- электронике, слово «тюнер» воспринимается сложным для полного понимания.

Однако ничего сложного в этом слове нет, так как по сути, за ним скрывается обычный смыл приёмника сигнала.

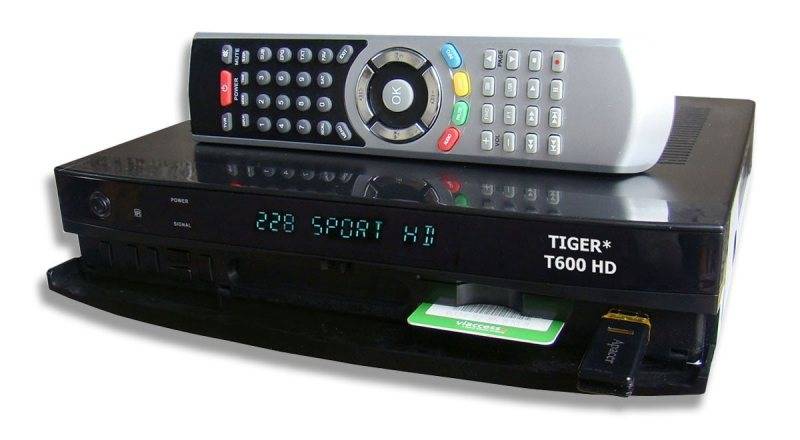

Одна из многочисленных конструкционных вариаций приемника (тюнера) телевизионного сигнала от спутника, традиционно представляющего основу спутниковой системы наряду с «тарелкой» – спутниковой антенной

В данном случае, речь идёт о приёмнике телевизионного сигнала, транслируемого через спутник.

Принятый тюнером сигнал преобразуется для согласованной обработки телевизором. В итоге пользователь воспринимает визуально на экране ТВ сформированную сигналом телевизионную картинку.

Перед тем как приступать к установке тюнера рекомендуем прочесть другие наши статьи, где мы подробно рассказали как правильно установить спутниковую антенну своими руками и настроить “тарелку” на спутник.

Правильная установка тюнера

После приобретения телевизионного приёмника пользователю потребуется настроить его. То есть выполнить ряд последовательных шагов согласно инструкции, прежде чем принимаемый сигнал будет преобразован правильно и выведен на ТВ-экран.

Далее будет подробно рассмотрен этот процесс на примере тюнера системы «Триколор ТВ».

Ещё до момента начала настроек, тюнер следует установить на ровной, твердой поверхности, желательно рядом с телевизором, но не ближе 10-15 см от экранной панели или задней стенки.

Примерно так следует разместить аппарата рядом с телевизионным приемником. Правильная установка тюнера – когда используется ровная жесткая поверхность и соблюдаются технические расстояния между ним и телевизором

Модуль приемника должен устанавливаться с учетом беспрепятственного доступа воздуха к вентиляционным областям, обычно это нижняя и верхняя крышки или боковые. Нарушение вентиляционного режима грозит перегревом и сбоями в работе аппарата.

Обычно комплект поставки составляет:

  • модуль тюнера;
  • пульт управления (ПДУ);
  • модуль-переходник питания;
  • кабель соединительный типа 3RCA.

Установленный по месту тюнер необходимо соединить соответствующими кабелями с телевизором. Проводят эту операцию обязательно при отключенном сетевом кабеле.

Интерфейсы и контрольные элементы

Корпус стандартного тюнера прямоугольный, имеет переднюю и заднюю панель, где размещаются элементы контроля работы и системные интерфейсы. Первые, как правило, занимают область передней панели. Вторые размещаются в области задней корпусной панели.

Из контрольных элементов главными является кнопка включения/отключения питания, кнопки смены режимов и каналов, информационный дисплей и слот карты пользователя.

Интерфейсная составляющая современного тюнера предоставляет конечному пользователю многообразие вариаций подключения источника вывода изображения и трансляции звука

Интерфейсы, как правило, размещаются на задней панели. Число интерфейсов современного тюнера достаточно велико и может достигать более 10:

  1. Под кабель ВЧ (RF OUT) соединения с ТВ.
  2. Под кабель эфирной антенны (RF IN).
  3. Соединение с другим тюнером (LNB OUT).
  4. Соединение кабеля спутниковой антенны (LNB IN).
  5. Композитное видео (VIDEO).
  6. Под соединение с компьютером (USB).
  7. Подключение ТВ (SCART).
  8. Подключение ТВ (HDMI).
  9. Подключение звука через «тюльпан» (AUDIO).

Там же – на задней панели традиционно располагается розетка для штекера адаптера питания, иногда переключатели режимов и предохранители.

Вариант соединительного кабеля (SCART/3RSA), который может использоваться при подключении выхода тюнера спутникового телевидения с входным интерфейсом стандартного приемника телевизионного сигнала

Подключение тюнера кабелем к телевизионному приемнику обычно выполняется посредством «SCART» кабеля (полная распайка) через соответствующий разъем.

Однако не исключаются другие варианты, в том числе сигналом RF OUT через стандартный антенный вход телевизора. Но в этих вариантах качество изображения и звука снижается.

ШАГ 3: Отрегулируйте антенну

  1. Ориентировочно установите азимут и угол места антенны, ориентируясь на данные ближайшего к вам города, указанные в таблице.

    Азимут можно установить с помощью компаса. Определение угла места сложнее, потому что угол наклона офсетной антенны зависит от ее конструкции, а для приема телеканалов используются антенны разных производителей. Например, точное вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5 °. Поэтому в Москве эту антенну можно установить вертикально, в Волгограде ее можно немного наклонить назад, а в Санкт-Петербурге – немного вперед. Для антенн других производителей ситуация может быть иной.

  2. В соответствии с инструкцией по эксплуатации цифрового ресивера подключите к нему кабель от преобразователя. Разрежьте соединитель F, как описано выше.
  3. Подключите ресивер к телевизору согласно инструкции по эксплуатации и включите его.

Подключение и настройка

Настройка спутниковых антенн самостоятельно не начинается до того, как они не будут подключены к ресиверу. Для этого необходимо подготовить кабель (накрутить на него F-ку) и перекинуть его от конвертера (головки) к тюнеру.

Подготовку коаксиального кабеля выполняем по алгоритму:

  1. Срезаем изоляционный слой (1,5 см от края) кабеля;
  2. Загибаем блестящую оплётку (из мелких алюминиевых жил) наружу;
  3. Освобождаем сердцевину кабеля от экрана из фольги (необходимо избавиться примерно от 8-9 мм экрана);
  4. Очищаем сердцевину (основную медную жилу) от оставшейся эмали и надеваем F-ку.
  5. Осталось убедиться, что сердцевина «выглядывает» из F-ки не более, чем на 2мм. Всё лишнее необходимо отсечь кусачками.
  6. То же проделываем и с другим концом кабеля (заранее самостоятельно измерив необходимую длину).
  7. Подключаем кабель к конвертеру (если их несколько, то с помощью диска объединяем в один), а другой конец тянем до ресивера.

Установка системы завершена, следующий шаг — настройка.

Антенна выставлена правильно и «смотрит» на спутник (пока примерно). Заходим в настройки ресивера и выбираем, например, спутник Sirius. Для него нужно указать частоту «11766», скорость «2750» и поляризацию «H». На экране появятся две полосы: первая показывает, что тарелка поймала сигнал, вторая — его мощность. Если спутниковая антенна установлена правильно, вы должны увидеть не менее 40% уровня сигнала. Останется лишь повысить качество, которое пока в районе нуля. Оставляем телевизор и идём к тарелке. Желательно, чтобы вы могли видеть изменения на шкале сигнала. Но если вы не сможете самостоятельно следить за ними, оставьте помощника, который сможет корректировать ваши действия — с ним будет проще настроить систему.

Начните с полного поворота спутниковой антенны вправо вверх. Из данного положения медленно, постоянно наблюдая за уровнем сигнала со спутника, вращайте тарелку влево.

Если сигнал поймать не удалось, необходимо опустить антенну на пару миллиметров (крепёж обычно имеет маркировку), а затем повторить вращение тарелки.

Настройка спутниковой антенны самостоятельно как раз подразумевает кропотливый поиск сигнала путём ручной подгонки.

Для начала нужно добиться хотя бы 20% качества, после чего можно зафиксировать спутниковую антенну покрепче. После этого, лёгкими манипуляциями (буквально по градусу) крутим тарелку влево и вправо в поисках 40%. Но и этого не достаточно. Для хорошей работы нужно хотя бы 60-80%. Дальнейшая «подгонка» производится за счёт манипуляций с конвертером, который нужно повернуть по часовой стрелке, либо против неё. Когда уровень сигнала будет удовлетворительным, можно перейти к отладке боковых конвертеров (если у вас их нет, пропустите данный пункт).

Настройка дополнительных головок будет значительно проще, так как основная антенна уже ловит сигнал в полном объёме. Останется только указать для каждого конвертера свой спутник (выбрать в настройках ресивера, а так же указать частоту, скорость и поляризацию) и вращениями, либо изгибанием ножки головки поймать приемлемый сигнал.

Порядок подключения

Этот процесс может показаться простым и схожим с установкой эфирной антенны.

На деле же все сложнее и установка включает три этапа:

  • Монтаж спутниковой антенны;
  • Поиск качественного сигнала;
  • Подключение оборудования.

Теперь следует рассмотреть каждый из них отдельно.

Монтаж

Ввиду схожей технологии трансляции, поначалу может показаться, что установка и настройка спутниковой антенны проста и достаточно ее направить на спутник. Но это мнение ошибочно, т.к. у конвектора и тарелки есть свои особенности, не предусмотренные для эфирного приемника.

Поиск сигнала

Задача заключается в физическом направлении антенны до нахождения положения, при котором будет регистрироваться приемлемый уровень излучения. Если он будет недостаточным, аналоговые программы станут показывать с помехами. ЦТВ вообще не будет, т.к. часть пакетных данных потеряется, и расшифровка станет невозможной.

Подключение оборудования

Дальнейшие работы по установке антенны и последующей настройке оборудования. Завершающий этап, после которого телевидение готово для использования. Как самостоятельно установить и настроить спутниковую антенну, подробнее поясняется ниже.

Работа с меню

Примерный вид меню сводится к перечню пунктов: «Настройка», «Антенна», «Поиск каналов». Вам необходимо самостоятельно найти в конфигурации такие опции, как LNB, DISEqC, «0/12V», «Вспышка тона», «Позиционер». Обязательно проверьте следующие пункты:

  • Есть ли обмен сигналом с правильным спутником?
  • Выясните, хорошо ли заданы настройки спутниковой головки:
  • для C-Band (LNB, частота 5150).
  • для круговой головки — круговая LNB 10750.
  • для линейной… — универсальная 9750/10600.

Как правило, такая информация есть в примечаниях инструкции головки спутника. После этого найдите в меню и установите DISEqC для нужного спутника. Вам лучше запомнить или записать, какие выходы соответствуют определённой антенне.

А также отнеситесь с вниманием к другим настройкам:

  • Порт Дисек — имеет несколько входов, которые переключаются, чтобы подключить к ним спутниковые головки.
  • Питание LNB — это техническое название головки спутника. Оно используется для управления питанием спутниковой головки или устройств стандарта Дисек.
  • 0/12V — используется для переключения питания двух устройств (моноподвес, Дисек).

Как добавить канал

Выполните сканирование передатчика на нужном спутнике в ресивере.

Чтобы определить настройки транспондера определите и просмотрите канал для вещания спутника. Просмотрите установки в перечне транспондеров.

Чтобы произвести установки:

  • Зайдите в список настроек для СНГ/России.
  • Выберите спутники Ямал, Амос, Сириус, Хотбёрд, АБС1.
  • Если список не содержит нужных вам каналов, в интернет-поиске введите:

Нужная вам информация будет присутствовать в списке параметров спутника.

Сканирование транспондера

Данные, которые поступают с транспондеров, нужны для получения данных с телеканалов. Необходимо сканировать сигнал с транспондеров, чтобы список нужных каналов стал актуальным. Опции транспондера вы можете найти там же, где и меню его выбора.

Строки поиска на свойствах телеканалов и радио указывают на способ поиска:

Выбор типа каналов.

Здесь выбираются каналы по типу вещания, например:

  • TV Only — только телевидение;
  • или TV and Radio — для ТВ и Радио.

Способ поиска.

Опции каналов по типу шифрования — например, All — искать все каналы, в том числе декодированные или закрытые. Или же Free to Air — только не закодированные каналы.

Разновидность поиска:

  • Найти транспондер.
  • Сетевой поиск — сеть транспондеров для отдельного спутника.
  • Поиск каналов спутника. Строка, условия которой зависят от выбранного типа подвеса. Здесь можно выбрать антенну с мотоподвесом или же спутниковую антенну. Если выбран уловитель с мотоподвесом на основе принципа USALS — ресивер сможет двигать антенну, если им присвоена позиция.

Возможные причины отсутствия ТВ-сигнала

  • Насколько бы абсурдным это ни казалось, первым делом нужно проверить, включён ли тюнер спутниковой антенны. Нередко случается так, что человек воспринимает постоянно включённый ресивер как что-то само собой разумеющееся, а ведь его вполне может выключить кто-то из домашних. Естественно, в этом случае никакой настройки не потребуется — проблема разрешится сама, как только кнопка тюнера загорится зелёным.
  • Пункт второй: проверьте, правильность подсоединения тюнера к телевизору. Ресивер может быть подключён через порт AV1, а в настройках телевизора при этом выбран интерфейс AV2. В таком случае на экране появляется пугающая надпись «Нет сигнала». Однако достаточно подсоединить ресивер к соответствующим разъёмам телевизора, как все заработает.
  • Вполне возможно, что произошёл обрыв кабеля, который соединяет антенну с ТВ-тюнером. Если это действительно так, проблему придётся устранять с помощью специалистов. Если с кабелем все в порядке, проверьте его F-коннекторы — центральная жила могла заржаветь или даже отпасть. В этом случае понадобится заново зачистить кабель под коннекторы.
  • Ещё один возможный вариант — сбой сигнала на самом спутнике, с которого ведётся трансляция. Чтобы прояснить этот момент, нужно позвонить своему оператору и поинтересоваться, не прекратилось ли вещание с данного спутника и не проводятся ли на данный момент технические работы. В случае положительного ответа на второй вопрос, никаких настроек не понадобится — просто ждём, пока сигнал снова начнёт поступать в эфир. Если спутник прекратил вещание, каналы на тюнере придётся настраивать заново (как это сделать, описано ниже).

Если ни одна из вышеописанных причин не подходит, а ресивер категорически отказывается транслировать любимую ТВ-передачу, варианта два: обратиться за помощью к специалистам либо попробовать настроить тюнер самостоятельно.

Пошаговая настройка конфигурации

Итак, после соединения тюнера и ТВ по соответствующим интерфейсам, можно подключить адаптер питания и установить сетевую кнопку в состояние «включено».

Первый запуск обычно сопровождается появлением на экране ТВ функции «Мастера настройки». Для неискушенных пользователей это оптимальный настроечный вариант.

Шаг #1 — выбираем язык и часовой пояс

Первый экран «мастера» — настройки по региональным стандартам таких параметров, как язык общения с меню, язык аудио и часовой пояс.

Выбор параметров на экране требуемых опций осуществляется при помощи кнопок «стрелок» верх-низ, вправо-влево пульта ПДУ.

Первый настроечный экран, на примере системы «Триколор ТВ», посредством опций которого пользователем устанавливаются необходимые параметры региональных стандартов

Подтверждение выбора — кнопка «ОК». Если язык меню традиционно выбирается соответствующим региональному, язык аудио, как правило, выбирается двумя вариантами — один из которых поддерживает автоматический выбор в зависимости от контента.

Шаг #2 — настраиваем аудио/видео интерфейсы

На втором (экране) этапе настройки следует определиться с настройками, отвечающими за подключения к телевизионному приемнику.

Второй настроечный экран, последовательным выбором опций которого пользователь устанавливает параметры, определяющие все нюансы подключения тюнера к телевизионному приемнику

Опять же пользуясь кнопками «стрелками» следует последовательно пройти список экранного меню.

И выставить параметры на соответствующих вкладках:

  • Видеорежим — RGB или CVBS. Как правило, выбирается RGB при условии подключения через «SCART» кабель.
  • Аудио канал — TV SCART или AUDIO L/R. Здесь же определяется режим «моно/стерео».
  • Формат экрана — обычно 16х9, реже 4х3.
  • Формат изображения — обычно по умолчанию, кроме того: конверт, обрезанный, комбинированный.

Также необходимо выбрать параметры во вкладке Стандарт телевизионного приёмника — PAL B/G, PAL D/K, PAL I, SECAM D/K). Нужный стандарт можно определить в документации на ТВ.

Шаг #3 — настраиваем антенную систему

Обычно параметры этой части общего настроечного меню устанавливаются по умолчанию поставщиком оборудования спутникового ТВ.

Третий настроечный экран, переходом по опциям которого пользователю предоставляется возможность настроить параметры спутниковой антенны (оставить значения по умолчанию или установить пользовательские)

Однако могут потребоваться индивидуальные пользовательские установки:

  • питания LNB;
  • типа LNB;
  • нижнего предела частоты;
  • верхнего предела частоты;
  • тон сигнала.

Экран этой части настройки дополнительно с вкладками настройки содержит контрольные шкалы настройки антенного сигнала.

При помощи одной шкалы настраивается уровень сигнала, при помощи другой шкалы выполняется настройка качества декодирования.

Шаг #4 — выполняем поиск каналов

Переход к этой части настройки сопровождается автоматическим поиском и обнаружением транслируемых каналов. Обнаруженные трансляции выстраиваются на экране двумя списками — телевизионные каналы и радиоканалы.

Затем функция «Мастера настройки» завершается, о чем пользователя информирует соответствующее сообщение. Подтвердив сообщение, пользователь может переходить к функциям просмотра телепередач.

Четвертый настроечный экран — завершающий основной цикл настроечного характера. Подтверждением выведенного сообщения пользователь автоматически сохраняет все выполненные настройки

Собственно, на этом настройку тюнера спутникового ТВ можно считать завершенной. Все последующие операции, выполняемые с пультом дистанционного управления, практически ничем не отличаются от тех, что проводят с обычным телевизором.

Фото примеров по установке спутниковой антены

Также рекомендуем просмотреть:

  • Электрическая мясорубка
  • Какая духовка лучше
  • Как выбрать перфоратор
  • Выбор аккумуляторного шуруповерта
  • Чем отличается инверторный кондиционер от обычного
  • Бензиновый генератор
  • Как выбрать электрическую дрель
  • Какая антенна лучше
  • Как выбрать пылесос
  • Как выбрать вентилятор
  • Мультиварка
  • Машинка для стрижки волос
  • Диагональ телевизора
  • Как выбрать стиральную машину
  • Электрический камин
  • Блендер для кухни
  • Инфракрасный обогреватель
  • Как выбрать варочную панель
  • Какую вытяжку выбрать для кухни
  • Как выбрать бойлер
  • Как почистить стиральную машину автомат
  • Несколько телевизоров к одной антенне
  • Датчик движения для освещения
  • Ножовка по дереву
  • Напольные весы
  • Как выбрать и заменить диск на болгарке
  • Система no frost в холодильнике
  • Увлажнитель воздуха
  • Гладильная доска
  • Как выбрать мини-печь
  • Как выбрать кофемашину
  • Переносная сумка-холодильник
  • Выбор электрического котла
  • Робот пылесос
  • Пароочиститель для дома
  • Как выбрать утюг
  • Электрический конвектор
  • Как выбрать болгарку
  • Как выбрать кондиционер

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

  1. Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
  2. При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
  3. Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
  4. Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
  5. Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
  6. Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
  7. Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

  • Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
  • При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
  • Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
  • Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
  • Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
  • Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
  • Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Это интересно: Как рассчитать мощность, силу тока и напряжение: разбираемся во взаимосвязях этих величин

Как сбросить настройки

При сбоях в роботе требуется все сбрасывать до заводских настроек. Перед тем как сбрасывать настройки приемника, специалисты советуют тщательно, ознакомится с пошаговым руководством. Это поможет не только сэкономить время, но и нервы.

Для этого нужно:

  1. Войти в меню.
  2. Затем настройки.
  3. Ввести пин-код, указанный в инструкции тюнера.
  4. Отменить заводские настройки и нажать красную кнопку подтверждая действие.

На мониторе появится предупреждение о сбросе сохраненных ранее данных. Требуется повторно подтвердить действие.

После перезагрузки тюнера, появится запрос о выборе языка. Далее следует повторить настройки.

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
