Как сделать циклон для пылесоса своими руками: устройство + подробный инструктаж по сборке

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

Для изготовления понадобится:

  • Ведро с крышкой (можно из под строительных смесей);
  • Циркуль;
  • По 2 колена 90 и 45 градусов;
  • Пластиковая труба;
  • Силикон;
  • Резина или уплотнительные кольца;
  • Канцелярский нож;
  • Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Далее займемся канализационными коленями.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

Вставляем трубы в крышку ведра, правильно поворачивая угол

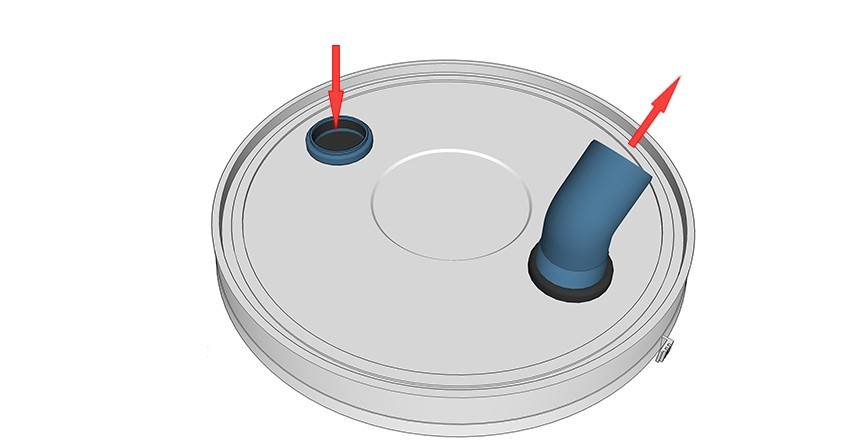

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

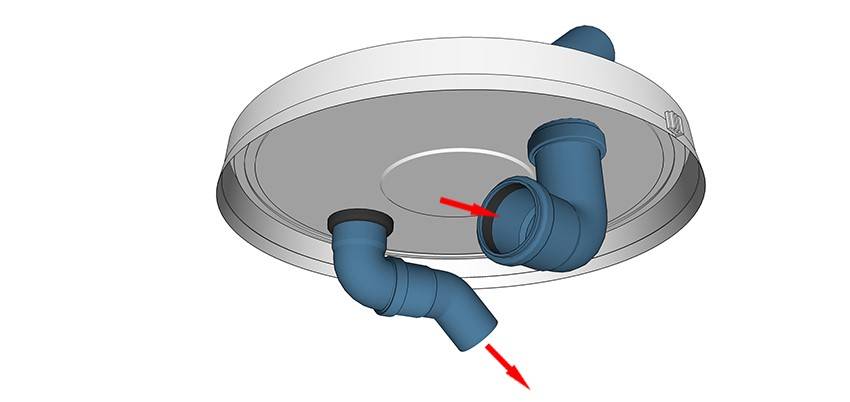

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

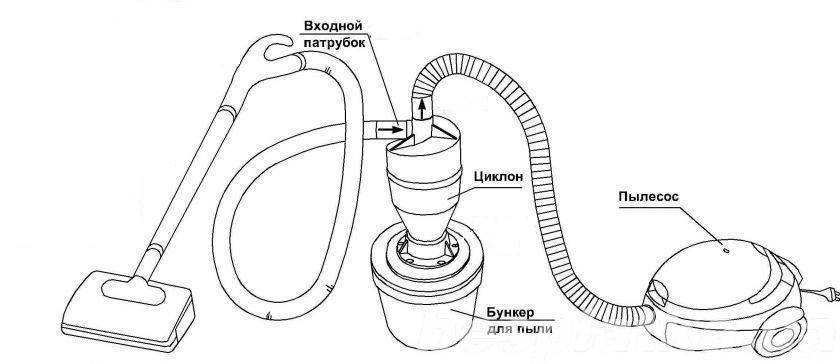

Циклонный фильтр подключенный к бытовому пылесосу

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

  1. Для бытового применения.
  2. Универсальные.
  3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно

Профессиональный стружкоотсос

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Сбор опилок, аспирация (вытяжка) и удаление стружки на механообрабатывающих производствах

Все отрасли промышленности, так или иначе связанные с механической обработкой материалов – дерева, цветных и черных металлов, сталей, чугунов, твердых полимеров – генерируют в качестве побочного продукта пыль, стружку или опилки (опилом чаще всего именуют измельчённую древесину, кору, щепу).

Типы механического остатка после операций резания. Сливная стружка – образуется при резании пластичных материалов с малой подачей. Стружка скалывания – образуется при меньших скоростях и больших подачах резца. Надлом возникает при механообработке твердых, непластичных материалов.

Поскольку размер частиц, отходящих из зоны механической обработки, как правило, достаточно велик, (кроме, пожалуй, шлифовальной металлической пыли), то в качестве наиболее простого, доступного, но эффективного пылеуловителя многие производственники рассматривают, в первую очередь, сухие циклонные пылеосадители.

Для чего нужна аспирация (отсос от места пыления), вытяжка и удаление опилок, стружки и пылевых суспензий? Выделить можно 3 основные причины:

  1. Образующийся в результате резки, строгания, точения, сверловки, фрезерования, пилки и других процедур партикулят, особенно мелкий, при хронической ингаляции способен вызывать серьезные заболевания дыхательной системы персонала, астматические состояния и даже онкологию;
  2. Стружечный или опилочный материал, образующийся в больших количествах, может препятствовать нормальной работе персонала, станков / режущих агрегатов;
  3. Наконец, стружка, опил и пыль имеют высокую технологическую ценность и почти всегда направляются на переработку, (например, древесная щепа, лом шпона, кора, щепки и другие похожие продукты идут на изготовление цементно- и древесно-стружечных плит, топливных брикетов, металлическая стружка переплавляется в роторных печах и т.д).

Двухступенчатая система очистки воздуха. Первая ступень – циклонный пылеосадитель, задерживает крупную пыль. Вторая ступень – мокрый скруббер, который проводит тонкую фильтрацию пыли, «проскочившей» сквозь циклон. Изготовлено в «ПЗГО»

Устройство и принцип работы циклона

Принцип работы циклонного пылеуловителя можно описать следующими пунктами:

  1. Загрязненный твердыми частицами поток подводится – нагнетается или засасывается – в колонну пылеосадителя тангенциально, по касательной к центральной оси устройства;
  2. Возникающая при этом центробежная сила относит твердые частицы к внутренним стенкам рабочей камеры;
  3. Пыль, стружка или опилки, сталкиваясь со стенками колонны, теряют скорость и опадают в пылесборный бункер, расположенный, обычно, снизу колонны;
  4. Чистый воздух, за счет цилиндроконической формы кожуха аппарата, меняет свое направление на 180 градусов и по центральной части колонны поднимается вверх, выбрасываясь через выпускной патрубок во внешний воздушный бассейн или рециркулирует обратно в производственную атмосферу цеха.

Рассмотрим основные группы циклонных фильтров и области их применения в разрезе аспирации и вентиляции участков механической обработки материалов.

Разновидности аквафильров

Существует два вида водяных фильтров:

Сепаратные.

Работа этого вида аквафильтров заключается в разъединении воздуха с частиками пыли за счет центробежной силы. Загрязненные частички, которые попадают в фильтр, остаются в воде, не попадая при этом в воздух жилого помещения. Главным достоинством пылесосов такого типа является более высокое в сравнении с другими качество очистки, а также они отличаются долговечностью. Однако сепаратные модели и стоят недешево.

Сепаратный фильтр

Кальянные.

У пылесосов такого типа довольно простая конструкция. Эти устройства лучше справляются с крупнодисперсной пылью, а вот с мелкой пылью им приходиться нелегко. Однако этот недостаток легко можно исправить установкой дополнительных фильтров. Одним из неудобств использования кальянного фильтра считается необходимость в его частом систематическом мытье и качественной сушке. Кроме этого он оснащен достаточно небольшим резервуаром для жидкости.

Аквафильтр в пылесосе

https://youtube.com/watch?v=v-2GJVNAWyc

Простой «Циклон» из ведра

В этом случае потребуется емкость на 20 л. Чтобы изготовить самодельный «Циклон» для пылесоса из металлического ведра, нужно следовать такой инструкции:

  1. Вырезать болгаркой или ножницами отверстие в центре оцинкованной крышки.
  2. Щели закрыть герметиком.
  3. Сделать в боковой части ведра отверстие диаметром 40 мм.
  4. Вставить в него пластиковое колено на 45°.
  5. Соединить гофрированный шланг с установленным элементом трубой. Гофру желательно наклонить в сторону дна, поскольку так получится направить воздух по нужной траектории.
  6. Надеть на фильтр капроновую ткань или другой проницаемый материал. Благодаря этому в самодельный «Циклон» не попадут крупные частицы мусора.
  7. Соединить выход фильтра с коленом на крышке.
  8. Обработать герметиком или клеем все соединения.

Если не получается вставить трубу, значит, придется делать переходник из резинового шланга.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: “В чем заключается одно из основных отличий бытовых пылесосов от строительных?”

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

  • https://sovet-ingenera.com/tech/pylesosy/ciklon-dlya-pylesosa.html
  • https://sovet-ingenera.com/tech/pylesosy/pylesos-svoimi-rukami.html
  • https://obinstrumentah.info/kak-sdelat-filtr-tsiklon-dlya-pylesosa-svoimi-rukami/
  • https://domikelectrica.ru/2-sposoba-kak-sdelat-stroitelnyj-pylesos/
  • https://chistyjdom.ru/pylesos/samodelki/delaem-stroitelnyj-pylesos-svoimi-rukami/
  • https://technosova.ru/dlja-chistoty-i-porjadka/pylesos/ciklonnyj-filtr/
  • https://obinstrumente.ru/elektroinstrument/stroitelnyj-pylesos-svoimi-rukami.html

Правила выбора циклонных пылесосов

В настоящее время на рынке можно отыскать большое количество пылесосов, оснащенных циклонной фильтрационной системой. Они имеют оптимальное соотношение по качеству и цене, что обеспечивают эффективность работы.

Приобретая ту или иную модель устройства, обращайте внимание на следующие его характеристики:

  • Показатель мощности — очень важна не только потребляемая мощность, но и мощность всасывания. Однако этот показатель производители не всегда указывают, поэтому ориентируйтесь больше на номинальный показатель. Оптимальные модели в плане мощности — это от 1800 до 2000 В.
  • Объем пылесборника — не подойдет как слишком большой, так и слишком мелкий. Маленький будет быстро заполняться, поэтому уборку нужно будет прерывать. А вот большой будет слишком утяжелять конструкцию.
  • Дополнительные фильтры — от них зависит, сколько пыли будет возвращаться в воздух. Лучше всего брать НЕРА-фильтры угольного типа.
  • Комплектация — обычно модели имеют от 3 до 6 насадок, в их числе могут иметься и щетки для очистки ковров, а также мягкой мебели и узкие сопла. Большое количество рабочих аксессуаров помогает сделать уборку качественно, независимо от ее типа.
  • Дополнительные параметры — обязательно учитывайте длину шнура и функцию реверса (это автоматическое сматывание при приближении к розетке). Колесики должны иметь резиновое покрытие, чтобы пол и мебель были защищены.

Делая тот или иной выбор, ориентируйтесь не только на ключевые параметры, но и на все остальное. Все должно быть подобрано разумно, чтобы вы не разочаровались в своем приобретении.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

  • масляный фильтр;
  • пластиковое ведро;
  • канализационные ПВХ колена на 45° и 90°.
  • труба сечением 40 мм и длиной 1 м;
  • гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

  1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
  2. Замазываем щели герметиком.
  3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
  4. В качестве соединительного элемента с коленом используем гофру.
  5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

  • дорожный конус;
  • круглые деревянные палочки;
  • большую емкость;
  • пластиковые колена диаметром 50 мм на 45° и 90°;
  • кусок ПВХ трубы 50 мм;
  • гофрированную трубу;
  • толстую фанеру;
  • крепеж.

Изготавливаем фильтр таким образом:

  1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
  2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
  3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
  4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
  5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
  6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
  7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

  • 2 гофрированных шланга к пылесосу;
  • ПВХ трубы диаметром 40 и 100 мм;
  • лист металла толщиной 0,2-0,5 мм;
  • 2 пластиковые бутылки на 2,5 л и одна на 5 л;
  • ножницы по металлу;
  • электродрель со сверлами;
  • заклепочник;
  • термопистолет с клеем.

Изготавливаем фильтр таким образом:

  1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
  2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
  3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
  4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
  5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
  6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
  7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
  8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
  9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Лучшие циклонные пылесосы по отзывам потребителей

Выбирая модели, оснащенные циклоном, следует обращать внимание не только на технические характеристики, но также ознакомиться с отзывами реальных покупателей, которые помогут выявить сильные или слабые стороны конкретной модели. В рейтинге лучших образцов представлены бытовые и промышленные устройства

Бытовые пылесосы с циклонным пылесборником

Лучшими моделями для домашнего использования, которые не имеют мешка для сбора пыли и оснащаются циклоном, считается продукция компании Dyson, которая является родоначальником данного типа устройств. Одной из лучших моделей может считаться новинка Dyson Cinetic Big Ball Animal Pro 2. Это пылесос, который обладает рядом уникальных особенностей:

технология Dyson Cinetic, которая обеспечивает улавливание самых мельчайших частиц, что важно для людей, страдающих от аллергии. При этом, после уборки не требуется дополнительная промывка или замена фильтрующих элементов;
система Ball, которая обеспечивает устойчивость пылесоса и повышает его маневренность

Даже при случайном опрокидывании устройство возвращается к своему правильному положению;
щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон.

Технология Cinetic позволяет добиться постоянной устойчивости пылесоса при эксплуатации

Единственным недостатком модели может считаться её высокая стоимость, которая составляет 39 000 рублей. Но подобная ценовая политика является обычной для компании, которая позиционирует свой продукты как изделия высочайшего качества.

Отзыв на Dyson Cinetic Big Ball Animal Pro 2

Подробнее на Отзовик: https://otzovik.com/review_6463819.html

Dyson Cinetic Big Ball Animal Pro 2

Строительные пылесосы с циклонным фильтром

Одной из лучших моделей промышленного типа, по мнению профессионалов, является модель Ghibli Power WD 80.2 I. Это устройство, которое предназначено для уборки пыли класса М на больших площадях. Его особенностями можно считать наличие увеличенного по объему бака (80 л). Также внутри устройства имеется две турбины, которые совместно создают мощность в 22,5 кПа.

Ghibli Power WD 80.2 I – устройство с баком на 80 л из нержавеющей стали

Из преимуществ следует отметить наличие надёжного корпуса из нержавеющей стали, дренажное отверстие для слива грязи, длинный сетевой шнур (10 м), три сменные насадки, не самый высокий уровень шума для подобных моделей. Из недостатков пользователи выделяют ограниченность фактического объема жидкого мусора (56 л) и опционную возможность уборки сухого мусора. Стоимость аппарата составляет 34 000 рублей.

Циклонные фильтры продаются отдельно, что упрощает их замену при необходимости

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

  • Дорожный конус;
  • Трубы пластиковые (примерно 40 мм)
  • Угол на 45 градусов;
  • Фанера;
  • Кусочки ЛДСП;
  • Клеевой пистолет и стержни;
  • Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Отличия и сфера применения профессиональных моделей

Техника для уборки бетонной пыли — класс профессионального оборудования, которое применяется во время ремонтных работ в квартирах, офисах и производственных помещениях.

Она может быть востребована, если необходимо выполнить следующие операции:

  • резка конструктивных элементов из бетона с помощью электроинструмента с высокими оборотами;
  • сверление, бурение и демонтаж стен и перегородок;
  • пробивка отверстий и штробирование для прокладки инженерных коммуникаций;
  • зачистка стен от штукатурки, выравнивание и шлифование поверхностей;
  • применение строительного инструмента, который не оснащен системой пылеулавливания;
  • уборка помещений по завершении монтажных и отделочных работ.

Промышленные модели выдерживают значительные нагрузки благодаря особенностям конструкции, к которым относятся:

  • устойчивый к износу двигатель, способный непрерывно работать в течение длительного времени;
  • прочный шланг для всасывания большого диаметра;
  • прочный корпус, не подверженный повреждениям при механических воздействиях;
  • удобные колеса, позволяющие передвигать оборудование по любым поверхностям;
  • кабель длиной до 10 м и более для очистки на удаленном расстоянии.

Пылесос для строительной пыли оснащен мощной системой фильтрации, позволяющей поглощать частицы мелкодисперсного мусора без риска для двигателя. Несколько режимов функционирования и возможность электронного регулирования работы упрощают выбор оптимального способа очистки помещения.

Досье

Главное предназначение этого типа промышленных агрегатов – борьба с аллергенными загрязнениями: пылью, металлической стружкой, осколками стекла или плитки. Они отличаются от бытовых аналогов скоростью всасывания и производительностью.

Корпус изделия изготовлен из высококачественной противоударной стали с покрытием защитной краской. Колесики из вспененной резины позволяют прибору свободно перемещаться по любой поверхности. Техника оснащена многофункциональными системами, которые отвечают за сбор пыли, фильтрацию воздуха и дополнительные опции, предусмотренные производителем.

Отдельное слово необходимо сказать о главных функциональных элементах пылесоса. Все они изготовлены из стойких материалов, поэтому мелкодисперсная пыль или стружка не нанесут вреда прибору. Сердцем профессиональной техники является мотор, мощность которого значительно превышает параметры привычных для нас моделей. Сильный двигатель позволяет продлить срок безостановочной работы агрегата и увеличивает скорость всасывания строительного мусора.

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно

При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Кроме того, велика вероятность, что насадка попросту развалится

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

  1. Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
  2. 2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
  3. Труба длиной около 1,5 метров.
  4. 2 гофрированных шланга по 1 метру.
  5. Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

  1. В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
  2. Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
  3. Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
  4. Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
