Виды дренажа
Если ни один из бюджетных вариантов не устраивает или не ведет к должному эффекту, придется устроить дренаж участка своими руками. По принципу создания он бывает локальным и общим. Локальный дренаж решает конкретные проблемы (дренаж цокольных этажей, фундамента зданий). Общий создается при осушении всей территории участка или его переувлажненной части.
Типы реализации дренажных систем
Разработано несколько схем дренажных систем на территории участка:
- Кольцевая. Дренажные трубы образуют замкнутый контур вокруг участка, дома. Их укладывают на 25-35см ниже уровня грунтовых вод. Схема используется редко из-за сложности реализации (часто необходима серьезная глубина для расположения водоотвода).
- Пристенная. Помогает отводить воду от стен, поэтому обустраивается на расстоянии от них на 1,5-2,5м. Дрену располагают при этом на 5-10см ниже уровня щебня под полом подвального этажа.
- Систематическая. Развитая и равномерно распределенная по территории сеть водоотводящих каналов. Дрены укладывают с определенным, заранее просчитанным шагом.
- Лучевая. Состоит из системы каналов и дрены, объединенных в общую систему, напоминающую по виду елочку. Устанавливается для предотвращения подтопления.
- Пластовая. Отводит верховодку и применяется совместно с пристенной дренажной системой при создании плитного фундамента. Пластовый дренаж – слои нерудных материалов, засыпаемых в котлован, и гидроизоляция. Поверх них укладывается арматура, а затем заливается фундамент.
Способы монтажа
Вид дренажной системы определяется индивидуально, исходя из решаемых на участке задач. Способ их установки бывает таким:
- Закрытый. Лишняя вода через специальные отверстия поступает в дренажные трубы, через которые сбрасывается в накопительный колодец или водоем. Этот отвод хорошо подходит для грунтов с большим содержанием песка, хорошо пропускающих воду.

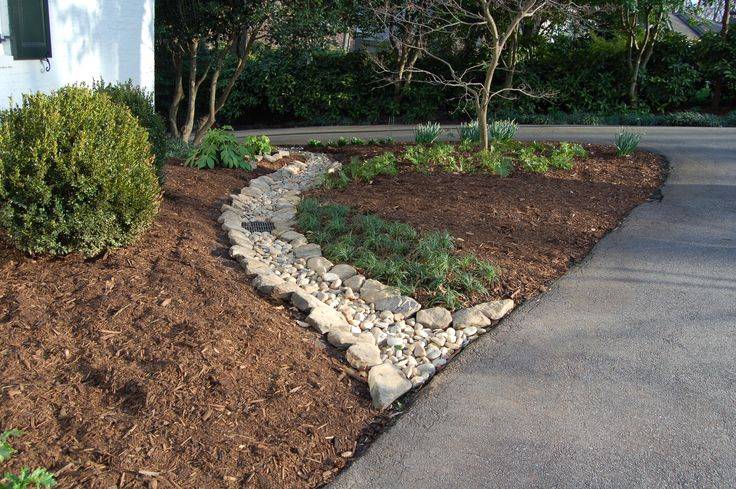

- Открытый. На территории участка (или вокруг) аккуратно выкапываются каналы со стенками под углом 20-30º, в них укладывают керамические или бетонные водосборные лотки. Для защиты от мусора, приносимого ветром, канавы покрывают решетками. Для предотвращения осыпания стен каналов их склоны укрепляют камнями или высаживают растения.
- Засыпной. Применяется на суглинистых почвах и территориях с вязкими глинистыми почвами. Дренажные трубы с отверстиями укладывают в глубинные канавы, где устраивается засыпка из песка и щебня, собирающая воду из близко расположенных плотных грунтов. Объем засыпки зависит от степени влагонепроницаемости местных почв. Чем хуже они проводят воду, тем мощнее засыпка.
Как осушить дачный участок без дренажа
Причины застоя воды на участке не обязательно связаны с высоким уровнем грунтовых вод.
Например, при обильных весенних дождях, когда грунт еще мерзлый, вода будет застаиваться у поверхности.
Существуют способы, позволяющие снизить влажность почвы без устройства дренажной системы, вот некоторые из них:
- Внесение песка в грунт. Для глины или торфа не менее 30 кг на 1 м3. Это улучшит гидропроницаемость почвы, что также повышает урожайность.
- Открытые неглубокие траншеи для быстрого вывода паводковой воды в сточную канаву.
- Замена плодородного слоя на специальный состав под ваши условия.
- Посадка деревьев, обычно по периметру участка. Некоторые породы деревьев хорошо развиваются во влажных грунтах и благодаря своей мощной корневой системе высушивают участок. Такими свойствами обладают, например, ива или береза.
Подготовительные работы
Схема дренажа участка
Наиболее трудоемким делом будет создание глубинной дренажной системы, именно об этом мы и поговорим. Что необходимо сделать перед началом всех работ?
Во-первых – создается схема. В ней указываются все места прокладки труб, точки водосбора, расположение других элементов. Не забудьте про размещение ревизионных колодцев, они необходимы, чтобы проводить очистку труб.
Во-вторых – запаситесь необходимым инструментом и материалами. Для земляных работ вам понадобятся лопаты, тачка, возможно лом или кирка. Для самой системы приготовьте дренажные трубы, муфты и фитинги для их соединения, пластиковые колодцы для сбора воды и другие элементы.
Геотекстиль рулон
Кроме этого, запаситесь:
- гравием или щебнем;
- песком;
- геотекстилем.
Виды дренажных систем для дачи
Избыток влаги в грунте для многих дачников становится наиболее частой проблемой: подтапливаются подвальные помещения, размывается грунт, растения, растущие на участке, увядают. Эту досадную незадачу можно устранить, устроив дренажную систему. Существуют различные виды дренажа. Друг от друга их отличают конструкция и степень заглубления в грунт.
Дренажные системы на ровном участке или с уклоном:
| Вид дренажной системы | Описание |
| Поверхностный (линейный и точечный) | Состоит из сети каналов, отводящих воду, которая скопилась из-за выпадения осадков. Существует два подвида этой системы. 1) линейный. Дренаж участка сооружается из водосточных желобов, которые закладываются в канавы на подушку из пластиковых бутылок или гравия. 2) точечный. Это своеобразный водоприемник, в который вода попадает из трубы. У дренажной системы может быть несколько дождеприемников, которые размещаются по периметру участка. Часто точечная система совмещается с линейной. |
| Глубинный | Он включает в себя очень много трубопроводов, находящихся все время в земле. Вариант подходит для того, чтобы лишнюю влагу отводить с глинистой почвы. |
При отсутствии дренажной системе на приусадебном участке или же в саду, почва может стать слишком влажной, что приведет к образованию многих вредителей, грибков, а также заболеваниям растений.
Какие воды должен отвести дренаж?
Есть несколько источников поступления влаги на участок, и к устранению влияния каждого из них важен свой подход. Они характеризуются собственными особенностями и требуют различных действий по отводу воды.
Грунтовые воды
Такие воды имеют ярко выраженный сезонный характер и появляются весной. У грунтовых вод есть источник поступления и зона оттока. Чаще проявляются на песчаной почве.
Факт присутствия грунтовых вод можно установить с помощью скважин
Важно отметить уровень просочившейся влаги во время бурения и сравнить с установившимся уровнем спустя определенное время после ее появления
Дренажную систему необходимо устанавливать, когда уровень грунтовых вод ниже фундамента на 0,5м. В иной ситуации создается угроза постепенного разрушения фундамента и препятствие нормальному развития растений. Необходимо создать систему каналов и дренажных труб, монтируемых на глубине 25-35см. ниже высоты грунтовых вод. В таком варианте влага будет отводиться в низины, и переувлажнение почвы удастся предотвратить.
Поверхностные воды
Глинистые почвы – одна из причин избытка воды на садовом участке. Подобные почвы плотные, плохо пропускают влагу. После дождливых дней, таяния снега на глинистых землях наблюдается застой воды. Лужи мешают нормально передвигаться по участку, почва скользит под ногами, а корни растений лишены воздухообмена. Высыхая, она покрывается коркой, которую не просто рыхлить и перекапывать.
Избежать регулярного повторения ситуации позволит устройство ливневой канализации. Открытые, закрытые или смешанные системы помогают собирать и быстро отводить избыточную влагу, атмосферные осадки.
Воды верхнего уровня
Верховодка — воды, которые после впитывания почвой встречают препятствие в виде вязкого слоя глины, задерживающего дальнейшее проникновение. Такая ситуация возникает на грунте с высоко размещенными водоупорными пластами, что обычно указывает на строительные ошибки. О них свидетельствуют ситуации, когда в результате дождя на участке и в вырытых каналах долго остаются лужи, через определенное время по завершении строительства на стенах подвала выступает влага.
Для отвода верховодки придется обустроить дренаж садового участка своими руками (оптимальное решение – система водоотводящих каналов). Защитить фундамент от вод верхнего уровня позволит обратная засыпка фундамента глиной с последующей утрамбовкой. Далее делается отмостка, более широкая, чем засыпка, и отводятся ливневые стоки
Во время работ важно исключить образование карманов, где могла бы застаиваться вода
На наклонном участке целесообразно обустроить террасы и бетонные подпорные стенки, вдоль которых важно разместить водоотводящие канавы. Противостоять верховодке на дачах, расположенных ниже других, позволит подсыпка грунта, поскольку сбрасывать сточные воды больше некуда
Альтернатива – сделать вывод дренажа через огороды соседей или вдоль общей дороги до водоема.

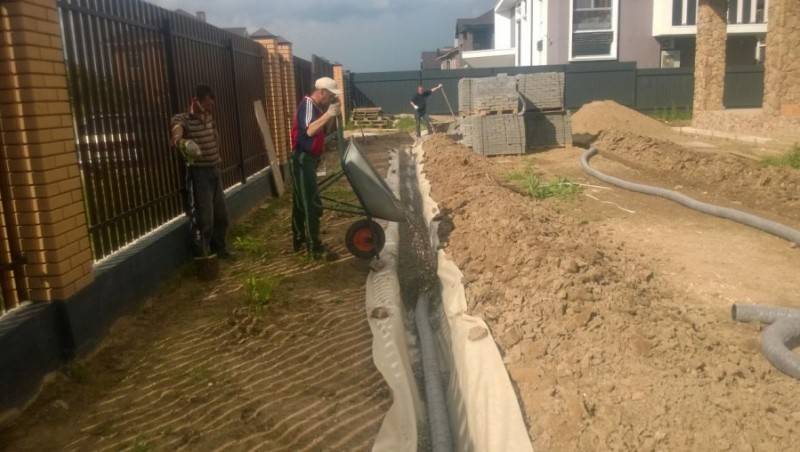

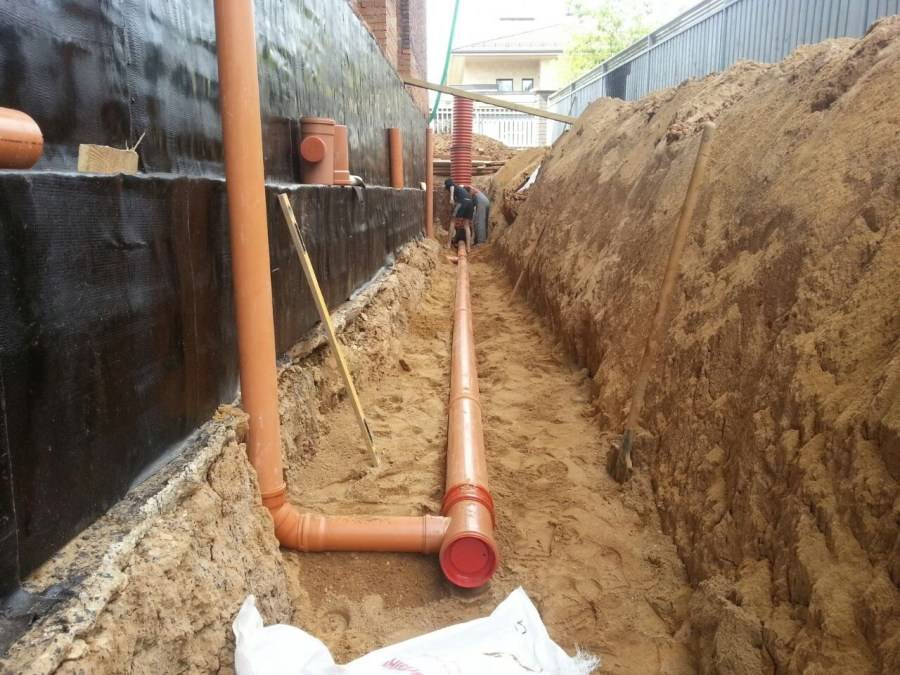

Пристенный дренаж
Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.
Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.
Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.
Назначение дренажной системы и принцип работы
Для чего нужна такая система в огороде?
Прежде всего, стоит отметить, что наличие дренажной системы на участке сильно улучшает условия проживания на участке. Ведь он удаляет лишнюю воду с поверхности и глубины грунта.
В том случае, когда дренажная система необходима на участке, но отсутствует, может возникнуть подвижка почвы или, с промерзанием, могут появиться силы морозного пучения.
Это может привезти либо к тому, что все архитектурные сооружения на участке «поплывут», либо произойдет их «выдавливание» из грунта.
Помимо отведения воды с поверхности грунта, дренажная система призвана удалять воду с цокольных этажей и подвалов. Ведь не смотря на эффективность изоляции от влаги, излишки воды все равно могут просочиться сквозь строительные конструкции.
Дренаж предотвращает «выдавливание» очистительных сооружений при высоком уровне грунтовых вод и переувлажнение почвы. Ведь грунт с избытком воды может спровоцировать гниение корневой системы растений.
Также дренаж предотвращает вымывание плодородного слоя почвы и размывание грунта, направляя потоки воды.
Как устроена?
Трубы для дренажной системы бывают двух типов – для сбора влаги и для ее отвода. Элементы для сбора оснащены перфорацией, а в самой трубе созданы отверстия, с помощью которых вода попадает внутрь магистрали. Такие системы устанавливают под углом вокруг или по всей площади дренируемого участка, вблизи зданий, так как чрезмерная влага разрушает фундамент архитектурного строения, провоцирует появление плесени, грибков.
В изделиях для отведения влаги нет перфорационных отверстий, так как у них другой принцип работы. Прежде всего, они нужны для опустошения дренажных накопителей. Из них вода уходит в специально оборудованные канавы, колодцы. Как особенность таких систем можно отметить, что они заглубляются в грунт более чем на метр.
Поверхностный дренаж
Если участок имеет естественный уклон, то это обстоятельство может стать поводом для выбора поверхностного дренажа. Вода будет стекать с территории естественным образом по специально изготовленным канавам. Такие траншеи роются не глубоко в направлении водосборника или естественной низменности. Дрены можно разместить вдоль садовых дорожек, по периметру территории или вокруг строений. Канавы можно укрепить бетонными или пластиковыми лотками и закрыть решетками. В качестве водосборника можно использовать пруд, озеро (если вода не загрязнена), специальный колодец, овраг или центральную канализацию.
Некоторые особенности устройства
Дренажная система – это совокупность открытых или заглубленных каналов, по которым влага выводится за приделы участка. Она состоит из таких элементов:
- Водоприемник. Это может быть ручей, пруд или канава, расположенная рядом с участком, куда будет стекать собранная дренажем вода.
- Проводящая сеть. она состоит из каналов, труб, по которым собранная влага стекает в водоприемник.
- Регулирующая сеть. Также как и проводящая она состоит из каналов и труб, однако располагается вдоль улиц или оп границам участка.
Дренаж на загородном участке нужно сделать перед постройкой любых архитектурных сооружений. В первую очередь исследуется:
- состав грунта;
- уровень грунтовых вод;
- расположение всех крупных объектов на участке, включая дороги;
- климатические и гидрогеологические особенности местности.
Установка дренажа на участке подразумевает достаточно большой объем работ начиная с исследования грунта и заканчивая выбором его вида. Однако всегда следует помнить, что правильно установленная дренажная система обеспечит комфортное пребывание и красивый ландшафт вашего участка.
Самостоятельное создание поверхностной системы
Алгоритм очередности действий следующий:

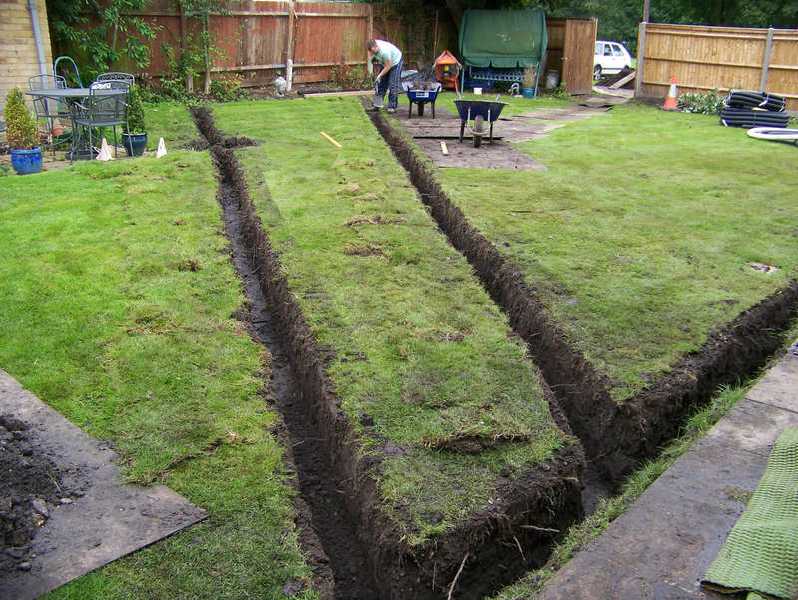

- выкапываются траншеи, согласно составленному плану водоотводной системы. При этом следует соблюсти уклон в сторону места утилизации дренажных вод. Это действие значительно упрощается, если на участке имеется естественный склон. Достаточно прорыть траншею глубиной 80см, а шириной 40см.;
- на дне траншей делается «подушка» из песка, которую засыпают слоем щебенки, при желании сверху можно разместить дерн, после этого систему можно эксплуатировать.
Если в траншеи планируется устанавливать желоб, то можно их делать менее глубокими. В этом случае щебень заливается цементным раствором, на который устанавливаются желоба и другие элементы (дождеприемники, пескоуловители и т.д.). Сверху желоб закрывается специальной защитной решеткой, которая может играть роль декора.
Фото: установка желоба в траншею
Зачем это делается?
В принципе сам факт наличия глины – достаточный аргумент, чтобы попытаться с нуля обустроить конструкцию дренажа сразу после покупки конкретного участка. Обычно будущий проект делают на основе серьёзных геологических исследований, хотя порой владельцы территории проводят стандартный контроль самостоятельно. Вдобавок состав почвы можно изучить исключительно визуально, вырыв неглубокую яму 1,5 м (средняя граница, которая характерна промерзанию почвы).
Теоретически даже самая качественная гидроизоляция не защитит основание дома от разрушения, поскольку тоже может испортиться от замерзшей влаги. Для большей надёжности некоторые строения на участке с глинистой почвой защищают не просто классическим дренажом и ливнёвкой, но и параллельно укрепляется послойной обратной засыпкой фундамента глинистым грунтом.
Зачем нужен дренаж участка
Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:
- Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
- Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.
- Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
- На участке с сильным уклоном потоки воды вымывают плодородный слой земли.
Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.
Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.
Глубинный дренаж
Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.
Система дренажа
Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.
В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.
Колодец
Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.
Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.
Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

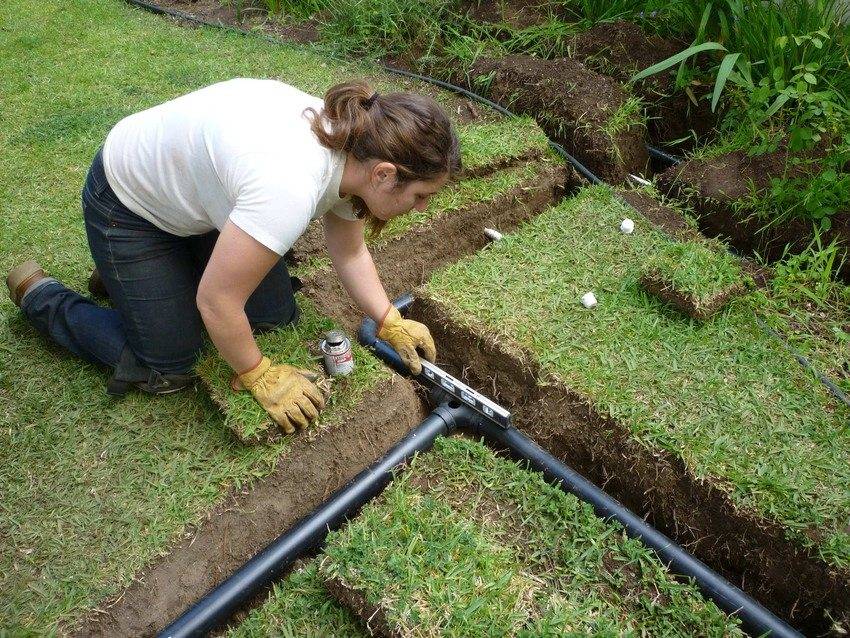

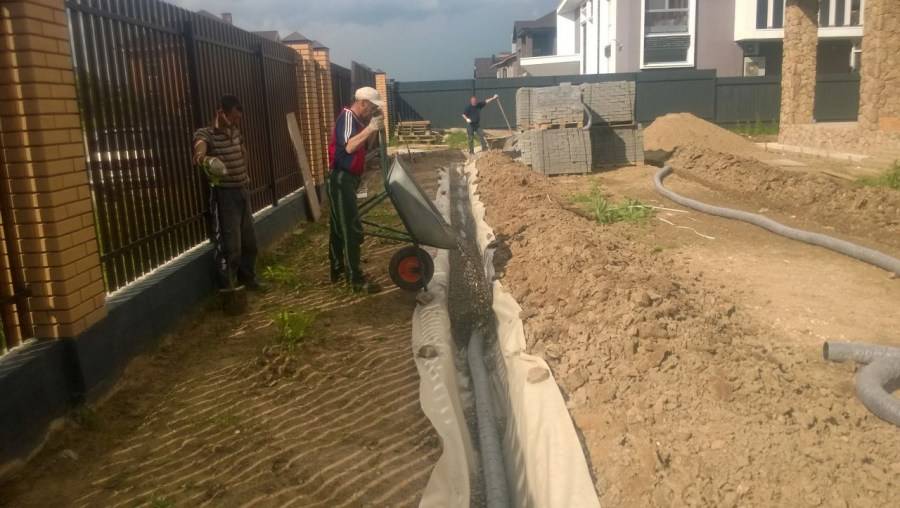

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.
Схема укладки дренажной трубы
Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.
Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.
Обустройство поверхностного дренажа
Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.
В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.
Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.
Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.
Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.
Виды систем осушения грунта
Осушительная система
В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.
Основное назначение разных видов представлено в таблице.
| Разновидность системы водоотведения | Для каких целей лучше использовать |
|---|---|
| Для каких целей лучше использовать Поверхностны (открытые) | Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды |
| Глубинные (закрытые) | Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах |
| Засыпные | Не используются трубы, подходит для осушения грунта после обильных сезонных осадков |
Поверхностный дренаж

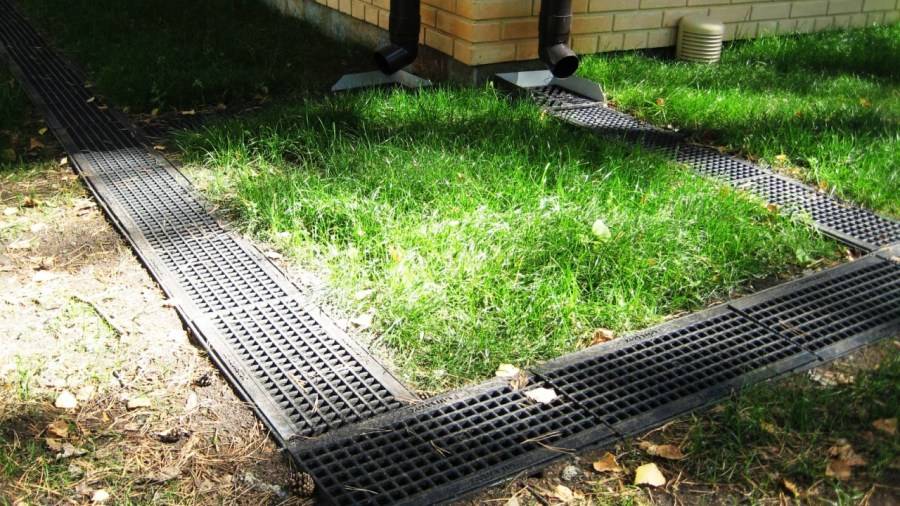

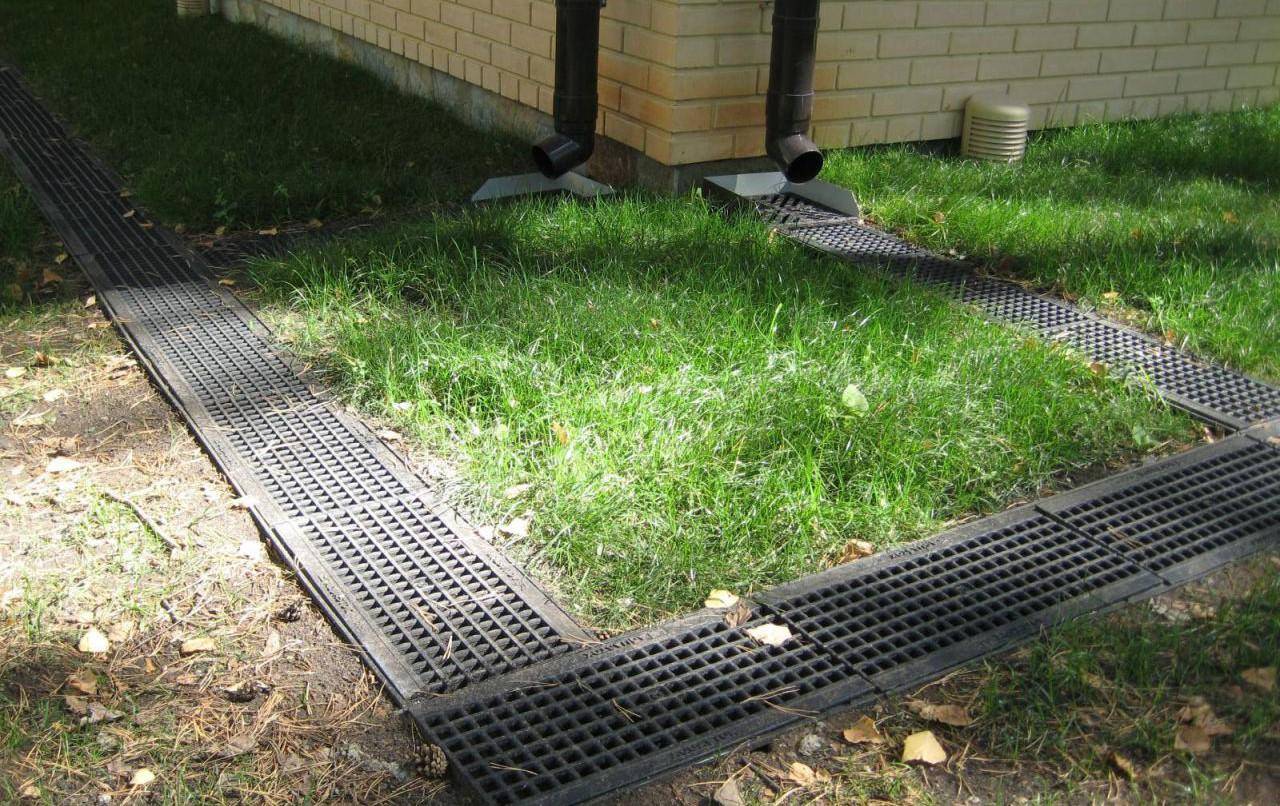

Точечные и линейные элементы по водоотведению
Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:
- Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
- Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями
Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.
Для промышленного производства дренов поверхностного типа используются:
- бетон
- пластик (полипропилен или полиэтилен низкого давления)
- полимербетон
Глубинный дренаж

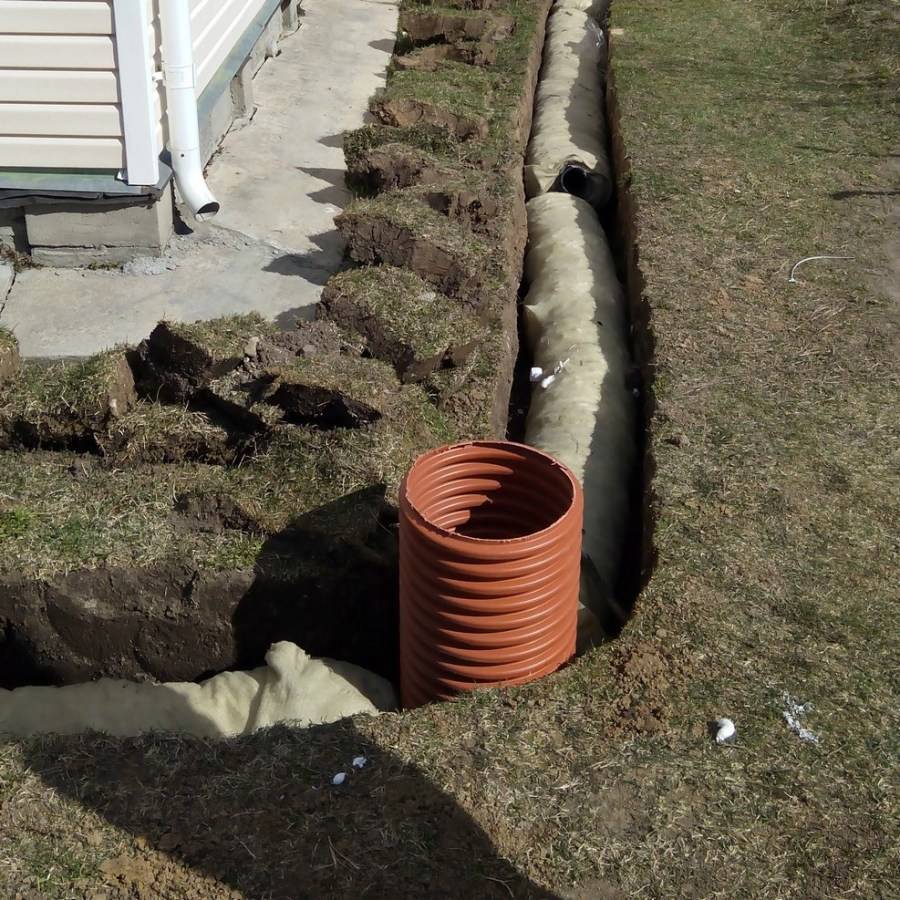

Дренажный колодец
Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).
Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.
Нормативы следующие:
- для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
- для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

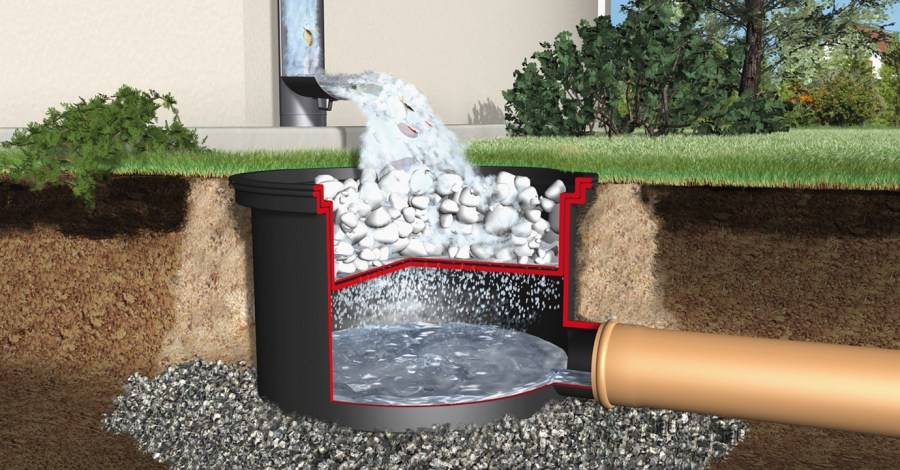

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.
| Вид колодца | Характеристики |
|---|---|
| Водоприёмный | Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений. |
| Поворотный | Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы. |
| Поглотительный | Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды. |
Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.
Засыпной дренаж
Метод укладки дренов «ёлочкой»

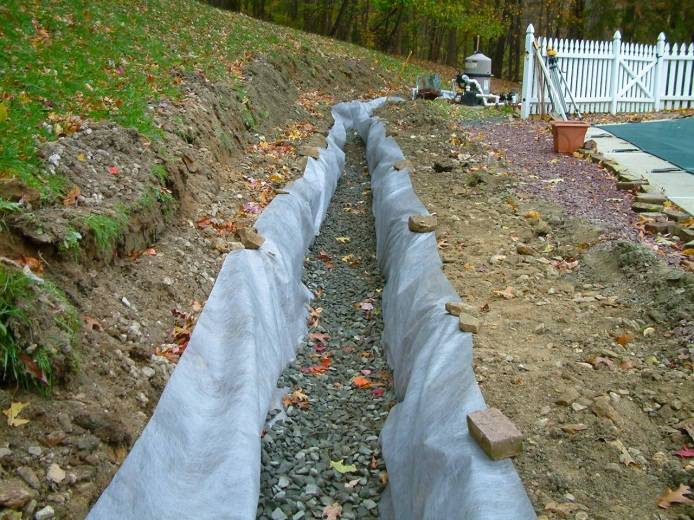

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.
В качестве естественного дренажа используют:
- песок
- щебень
- гравий
- галечник
Дрены в глубинной и засыпной системах располагают чаще всего:
- «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
- «змейкой»
- параллельно
- в форме трапеции
Изготавливаем вертикальные грядки своими руками: лучшие идеи 2018 года. Для овощей, ягод, зелени и цветов (65+ Фото & Видео) +Отзывы
Что такое дренаж и каковы его функции
Существует определенная система, объединяющая в себе траншеи и трубы, которые расположены по периметру определенной площади земельного участка. Она и называется дренаж. Осушение грунта путем установки элементов системы позволят решить множество проблем, связанных с отведением воды. Например:
- ваши растения не будут тонуть в грязи, да и урожай будет намного лучше;
- тропинки и дорожки, наконец, перестанут ассоциироваться с болотными топями.
Одним словом, у вас появится возможность насладиться пребыванием за городом.
Если на даче глинистые почвы, то необходимо сделать дренажную систему
Запомните, правильное устройство дренажа – залог сохранности фундамента дачных построек, что обеспечивается путем сохранности строительных материалов. В каких же случаях действительно необходима подобная система? Тогда, когда имеет место вымывание почвы, ее вспучивание или заболачивание, а также время от времени подтапливаются подвалы и погреба.
