Строительство дымохода в бане из металла или кирпича

Как сделать конструкцию из кирпича

Дымоходы из кирпича могут быть коренными и насадными. Первый вариант расположен рядом с печкой и является идеальным для печек бань.

Если печка изначально складывается из кирпичей, то пристройка дымохода происходит к общей конструкции. Если же у вас печка из металла, то кирпичный дымоход с ней соединяется при помощи металлической трубы.

Соединение дымохода с печкой бани металлической трубой

Нюансы

  • Около потолка в дымоходе устанавливают дымовую задвижку, которая отвечает за тягу в печке. От неё так же зависит с какой интенсивностью будет гореть топливо и как долго печка будет хранить тепло.
  • Чтобы провести трубу через перекрытие чердака, в дымоходе необходимо выполнить распушку.

    Распушка (разделка) — это утолщение стен дымоходной части печи с сохранением внутреннего сечения. Таким образом, происходит изоляция перекрытия от воздействия высоких температур.

  • Над распушкой строится стояк. Он пересекает всё чердачное помещение и имеет прямую и ровную форму.
  • В месте, где дымоход пересекается с крышей, сооружается «выдра», которая имеет те же функции, что и распушка. Но помимо функции защиты материалов кровли от температур, «выдра» закрывает собой щели, которые образовываются между крышей и дымоходом.
  • Следующий элемент трубы — шейка. После расширения, он вновь возвращается в изначальную форму.
  • После шейки идёт оголовок. Его кирпичи выступают наружу и обеспечивают дополнительную защиту от проникновения влаги.
  • Чтобы в трубу не попадали осадки, грязь и пыль, на неё надевают металлический колпак.

Пошаговое строительство

От фундаментальной части дымоход кладётся с использованием одной схемы-порядовки.

Колодец дымохода

Постройка должна быть ровной, без выступов и окон. Исключением является выступ, куда вмуровывается металлическая труба от печки. Дымоход представляет собой квадратный столб с колодцеобразным сечением внутри. Размер этого сечения в зависимости от мощности печки бани бывает 13х13 сантиметров (в 0,5 кирпича), 13х26 сантиметров (в 1 кирпич) или 26х26 сантиметров (в 2 кирпича).

  • Фундамент — основа дымохода. Его толщина такая же, как и у печи для бани. Они являются единым целым.
  • Дымоход поднимается до того места, где устанавливается задвижка. Затем дымоход кладётся по порядовке.

  • Ряд №1 завершает шейку дымохода.
  • Со 2-го ряда начинается строительство распушки. При этом кирпичи необходимо сдвигать на 1/3 наружу. На данном этапе используются цельные кирпичи и части. Части необходимых размеров делаются при помощи кирки.
  • Внутреннее сечение дымохода неизменно на протяжение всей кладки. Сдвиг распушки происходит только наружу. Если нарушить это правило, то можно сильно уменьшить тягу печи.
  • Распушка сдвигается с 3 по 5 ряды.
  • 6-й ряд кладётся так же, как и 5-й, без сдвига.
  • Ряды №7 и 8 такие же, как ряд №1.

  • Как только разделка выложена, начинается строительство «выдры».

    Возведение её задача не из лёгких. Каждый ряд на 1/3 должен выступать над предыдущим. Нижний её рад такой же формы и размера, что и верхний ряд разделки. Со второго ряда «выдры» начинается кладка ступеней, расширяющих дымоход наружу на 1/3 кирпича. На схеме порядовке хорошо видно сколько рядов необходимо сделать для сооружения выдры как.

  • После «выдры» выкладывается шейка дымохода в соответствии со схемой.
  • Затем идёт оголовок. Он состоит из 2 рядов, причём нижний должен немного выступать наружу.
  • Последний этап — установка крышки-колпака.

Гидроизоляция

Конечно, распушка и «выдра» защищают перекрытия от воздействия высоких температур. Но гидроизоляцию на крыше никто не отменял. Кирпичный дымоход необходимо гидроизолировать до того, как на крышу стелится кровельный материал. Обычно для этого используют рубероид и мастику. Сначала нанесите мастику на нижнюю часть дымохода, разогрейте её горелкой и приклейте к ней рубероид, крепко прижимая его.

Затем можно стелить материал кровли, которая должна прилегать плотно к трубе. После этого поверх кровли идёт декоративная отделка (фартук). Все щели необходимо тщательно заполнить герметиком. Иначе через них может просачиваться влага.

Герметизация зазоров

Требования к каналам дымоотведения

При обустройстве дымохода в бане должны выполняться требования противопожарной безопасности

Меры безопасности и параметры микроклимата для помещений с печным отоплением определяет Свод Правил (далее — СП) 60.13330 от 2016 года. Называется документ «Отопление, вентиляция и кондиционирование воздуха».

В тексте содержатся требования законов, регулирующих проектирование, строительство, а также эксплуатацию построек, отражены меры по соблюдению пожарной безопасности и энергосбережению. СП даёт точные указания по соблюдению условий для проживания, нахождения, труда людей.

Выполнение правил обязательно для вновь строящихся и реконструируемых зданий, при капремонте.

СП подробно описывает, как правильно выводить дымоходы для банной печи через потолок перекрытия и стены, какой материал при строительстве безопасен.

Чистка и ремонт дымохода

Безопасная, длительная и экономичная эксплуатация печи зависит не только от правильно выполненного монтажа дымовой трубы

Важно своевременно осуществлять мероприятия по чистке дымохода, а также при необходимости, ремонтировать и восстанавливать вышедшие из строя элементы

Требования по уходу

Мероприятия предусматривают регулярное выполнение следующих работ по обслуживанию дымохода:

  1. Ежегодный визуальный осмотр дымохода. Это позволит вовремя выявить очаги ржавчины и своевременно принять меры по обработке поверхности и защите от коррозии. В зависимости от степени повреждения элемент дымохода, имеющий дефекты, подлежит восстановлению или замене.
  2. Очистка внутренней поверхности трубы от накопившихся отложений. Особенности конструкции затрудняют использование традиционной гири и ерша для чистки с целью механического удаления сажи. Не менее двух раз в год используйте специальные химические составы, которые удаляют сажу при сжигании совместно с дровами. Периодическое сжигание осиновых поленьев способствует удалению налёта в трубах.

Своевременное выполнение обслуживания обеспечит безопасную эксплуатацию и не позволит продуктам горения неожиданно попасть в помещение.

Рекомендации по ремонту

Выполнение ремонта трубы позволит избежать серьёзных проблем. Даже правильно спроектированный и своевременно обслуженный дымоход может выйти из строя.

Металлические дымоходы обладают повышенной надёжностью. Однако при длительной эксплуатации образуются прогары и трещины на отдельных элементах.

Прогоревший дымоход представляет серьёзную опасность, поэтому вышедший из строя участок трубы необходио срочно заменить

Суть ремонта состоит в своевременной замене повреждённых элементов. Выполнять полный демонтаж всей трубы не требуется, достаточно извлечь повреждённую секцию и заменить её новой

Помните, что в процессе ремонта следует соблюдать аккуратность, важно сохранить целостность трубы, состоящей из отдельных модулей. После замены повреждённой части герметизируйте стыки

Видео: как почистить дымоход в гараже

Своевременный ремонт позволит улучшить тягу, избежать накопления внутри помещения вредных газов и продлить срок службы дымохода. Для выполнения ремонта необязательно привлекать специалистов. С задачей легко справиться самостоятельно.

Ответственное отношение к установке дымовой трубы для буржуйки позволит повысить эффективность функционирования, снизить расход топлива и обеспечить безопасные условия эксплуатации отопительного устройства. Изготовленный своими руками дымоход не доставит проблем в процессе эксплуатации

В этом несложно убедиться, если соблюдать рекомендации, придерживаться технологии и акцентировать главное внимание при выполнении работ на вопросах безопасности

Способы организации отвода стоков

Начиная строительство бани на собственном участке, и рассматривая подходящие проекты необходимо сразу проработать то, как правильно сделать канализацию в бане. Это обусловлено в первую очередь тем, что закладка системы отвода стоков при любом способе её организации осуществляется на стадии фундаментных работ для бани. Канализация в бане может быть организована двумя способами:

  1. Напорного типа с установкой насосного оборудования специального назначения, обеспечивающий отбор канализационных стоков. Данный способ хорошо использовать при устройстве банных помещений ниже уровня почвы, например, в подвале.
  2. Безнапорного стока, в котором отвод сточных вод осуществляется за счёт уклона прокладываемых трубопроводов и является наиболее общеприменимым.

Схема конструкции безнапорного стока в бане

При проектировании банной канализационной коммуникации необходимо учитывать обустройство следующих составляющих:

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

  • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
  • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

  • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
  • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
  • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

  • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
  • В нее помешают специальные камни для длительного поддержания температуры.
  • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
  • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
  • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

  • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
  • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Технология сооружения кирпичной конструкции

Дымоход из кирпича подразделяется на коренной и насадной. Для современных банных печей из толстой стали идеально подойдет коренной дымоход, соединяющийся посредством металлической трубы и располагающийся рядом. Для кирпичных печей лучше использовать насадную конструкцию, когда дымоход пристраивается к верхней части печки.

Общая схема кирпичного дымохода и ее основные элементы показаны на фото выше. Кладка дымохода начинается с последнего ряда, перекрывающего боковые дверки печки (12–19 ряд)

В процессе работ важно следить, чтобы построение было ровным, без выступов и наплывов цементной смеси

Процесс кладки кирпичного дымохода выполняется в следующем порядке:

Дымоход выкладывается в форме столба квадратного или прямоугольного сечения «в полкирпича» – 13×13 см, «в кирпич» – 13×26 см. При большой мощности печи возможна укладка «в два кирпича» – 26×26 см.

Первый ряд дымохода выкладывается на надсадную часть печи. Постепенно кладка сужается для размеров, необходимых для формирования нужного сечения дымового канала.
Далее, кладка выполняется до нужной высоты, где устанавливается задвижка. В процессе работ каждый ряд проверяется по уровню

Это важно, так как быстро исправить допущенные ошибки не удастся. Потребуется полностью перебирать плохо уложенные ряды.

После установки задвижки выкладывается еще 2–3 ряда

На этом кладка «шейки» трубы заканчивается. На нижнрасположенной схеме под №1 показан завершающий ряд, после которого начинается кладка «распушки».
«Распушка» выкладывается со смещением наружу на 1/3 кирпича. При кладке применяется как цельный кирпич, так и его обрезки. Для обрубки кирпича можно воспользоваться металлическим долотом и киянкой.

Пространство между сдвинутым кирпичом обязательно заполняется обрезками, так как сечение дымохода должно оставаться неизменным по всей длине канала. Незаполнение пустот чревато потерей тяги.
Согласно схеме смещение кладки происходит со второго по пятый ряд. Шестой ряд укладывается без сдвига и имеет тот же размер, что и пятый. Седьмой и восьмой ряд укладывается по аналогии с первым без смещения.

При кладке «выдры» необходимо вывести ступеньку, выступающую наружу на треть кирпича. Первый ряд будет иметь аналогичный размер и форму, как у последнего ряда «распушки». Второй ряд расширяет дымоход на треть кирпича.

Для выкладки оголовка используется похожая схема со смещением. Второй ряд должен слегка выступать наружу.
На завершающем этапе производится установка колпака.

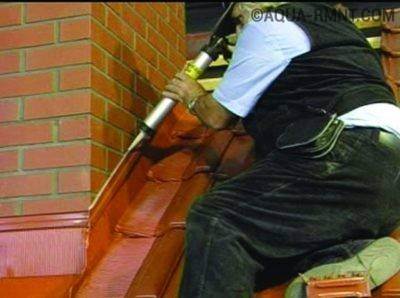

Для изоляции трубы применяется битумная мастика и рубероид. Разогретая мастика наносится на внешнюю поверхность дымохода, после чего на нее приклеивается рубероид в один-два слоя.

После приклейки поверх изоляции укладывается кровельный материал и устанавливается декоративный фартук. Зазоры и пустоты заполняются герметиком, чтобы предотвратить проникновение влаги через щели между трубой и кровельным материалом.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

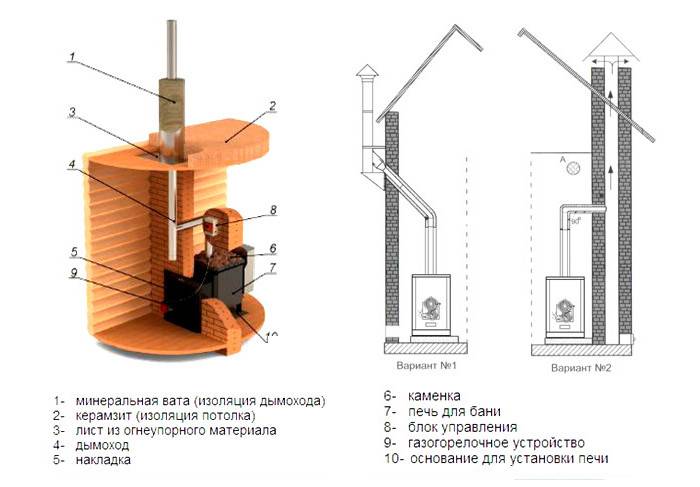

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Условия для нормальной работы дымохода

Обустраивая печь в бане, самое пристальное внимание обращают на монтаж дымохода. Дым – продукт горения топлива (дров), содержащий угарный газ, вызывающий отравление человека (до летального исхода) нужно правильно отводить за пределы помещения

Для этого устанавливают дымоход для печи – вертикальное трубное устройство, отводящее продукты горения в атмосферу, действие которого основано на тяге из-за перепада давлений. Проектирование, монтирование печных трубы и дымоходов делают по Строительным нормам (СНиП 41-01-2003), действующим в России.

  • Воздуховоды выполняют из материалов, не подверженных коррозии, имеющих защитное покрытие.
  • Дымовой канал не прикасается к коммуникациям, в местах проводки через стены, кровлю изолируется термостойкими изоляционными материалами. Нагрев строительных конструкций рядом с трубой не более 50 °C.
  • Просветы между внешними стенками дымопровода и обрешетками, стропилами, стеной, кровлей делают не меньше 13 см.
  • Идет строго вертикально. Отсутствуют горизонтальные участки. В перекрытиях не допустимы соединения частей дымоотвода.
  • Площадь сечения дымопровода не меньше размера патрубка котла. На входе давление превышает 5Па.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

Прочистка

Эта тема заслуживает отдельного разговора. Ведь дымовой канал, как и любое устройство, требует технического обслуживания. В данном случае под этим подразумевается его прочистка. На стенках элементов системы дымоотвода со временем образуется слой сажи. Как уже было выше сказано, это не только ухудшает тягу, но и способно вызвать неконтролируемое возгорание, по причине которого может случиться пожар. Самый действенный и, соответственно, самый распространённый способ — это механическая прочистка.

Прочистку дымохода нужно проводить регулярно, так как сажа скапливается на стенках любой трубы

Для механической прочистки исполнителю потребуются щётки, скребки, ерши, имеющие различную форму и размеры. В некоторых случаях может понадобиться специальное ядро, к которому крепится трос. Чтобы пробить достаточно плотные засоры без такого приспособления порой не обойтись.

Начинать работы лучше всего с верхнего отрезка трубы, постепенно продвигаясь вниз. Но прежде всего, на крыше необходимо установить лестницу и надёжно закрепить её. Также следует плотно закрыть отверстия зольника, а также топки и, наоборот, открыть все заслонки. Кроме этого предварительно демонтируют с дымохода оголовок. Все работы выполняются обязательно в респираторе.

Далее, используя жёсткую щётку с железной щетиной, удалите сажу внутри трубы. Для очистки мест, куда рукой не достать, используйте гибкий ёршик. Этот аксессуар выглядит в виде гибкого тросика, оснащённого с одной стороны ручкой для вращения, а на другой его стороне имеется специальная насадка. Её диаметр должен немного превышать значение этого параметра самой трубы.

Тросик продвигайте по дымовому каналу максимально аккуратно за счёт плавного вращения ручки. Если ёрш прекратит продвигаться, это значит, что на его пути встретился плотный засор, пробивать который придётся при помощи ядра. Опускать ядро в дымоход следует резкими движениями. При этом необходимо не допускать касания им стенок. Особенно это актуально, когда система дымоотвода выполнена из кирпича. Устранив засор, продолжайте чистку, используя гибкий ёршик.

После прохождения этим аксессуаром всей трубы через прочистные дверцы удалите упавшую сверху сажу. Затем с помощью скребка и ерша очистите стенки канала дымоотвода, продвигаясь постепенно вниз, к месту расположения топки.

От золы и сажи нужно очищать все поверхности дымохода и самой печи, чтобы исключить ухудшение тяги из-за засора

Дымоходы некоторых печек представляют собой прямую конструкцию, прочистные дверцы на которой отсутствуют. В этом случае сажа, счищаемая со стенок дымоотводного канала, опускается в топку. Завершающий этап – прочистка зольника и топки. Для его выполнения допускается использование пылесоса, предварительно оснащенного одноразовым бумажным мусорным пакетом.

По окончании работ растопите печь и проверьте, имеется ли тяга в дымоходе и достаточен ли её уровень. Если замечаний не будет, смонтируйте наверх трубы предварительно снятый оголовок.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
