Как сделать функциональный экран под ванной с полками

Экран на основе из гипсокартона

Принцип устройства экрана из гипсокартона точно такой же, как при работе с пластиком. Сначала на пол в ванной наносится разметка. Далее выстраивается каркас из металлического профиля или дерева. Но есть существенное отличие: при установке каркаса под гипсокартон нужно учесть, что финишная отделка тоже имеет определенную толщину. В частности, если запланирована отделка экрана плиткой, каркас нужно «утопить» относительно поверхности ровно на то расстояние, которое займет слой отделки. Если лицевой материал не влияет на толщину стенки, тогда проекция каркаса на пол выполняется по отвесу.

Закреплять листы нужно, отступая от края ванны и от пола по сантиметру, чтобы исключить разбухание гипсового полотна. Прямой контакт с влагой или мокрой поверхностью противопоказан даже специальному гипсокартону (напомним, он имеет зеленый цвет).

Для крепежа листов пользуются черными саморезами, вкручивая их каждые 15 см по ходу верхнего и нижнего профиля

Обратите внимание на размеры саморезов и толщину профиля: повреждение ванны – не лучший вариант окончания работ

После завершения крепежа основу экрана нужно загрунтовать целиком и обшить любым материалом. Это может быть керамическая плитка или отделка влагостойкими обоями, оклейка пленкой, декоративная штукатурка. Пустоты у пола и у верхнего края ванны заполняются монтажной пеной.

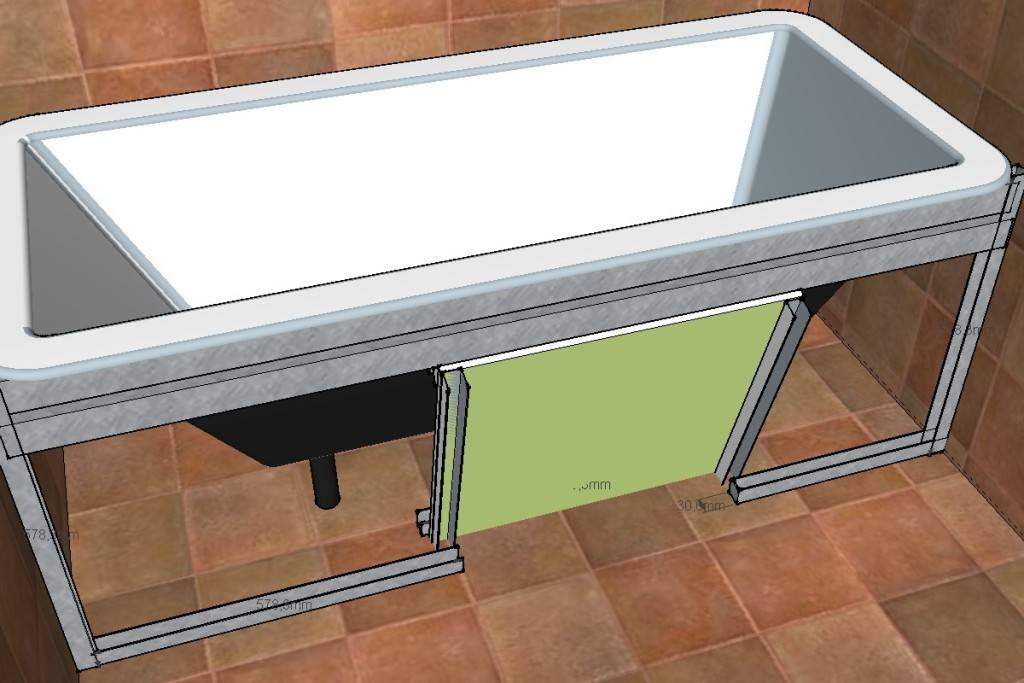

Крепление гипсокартона в месте, где будет ниша

Крепление гипсокартона в месте, где будет ниша

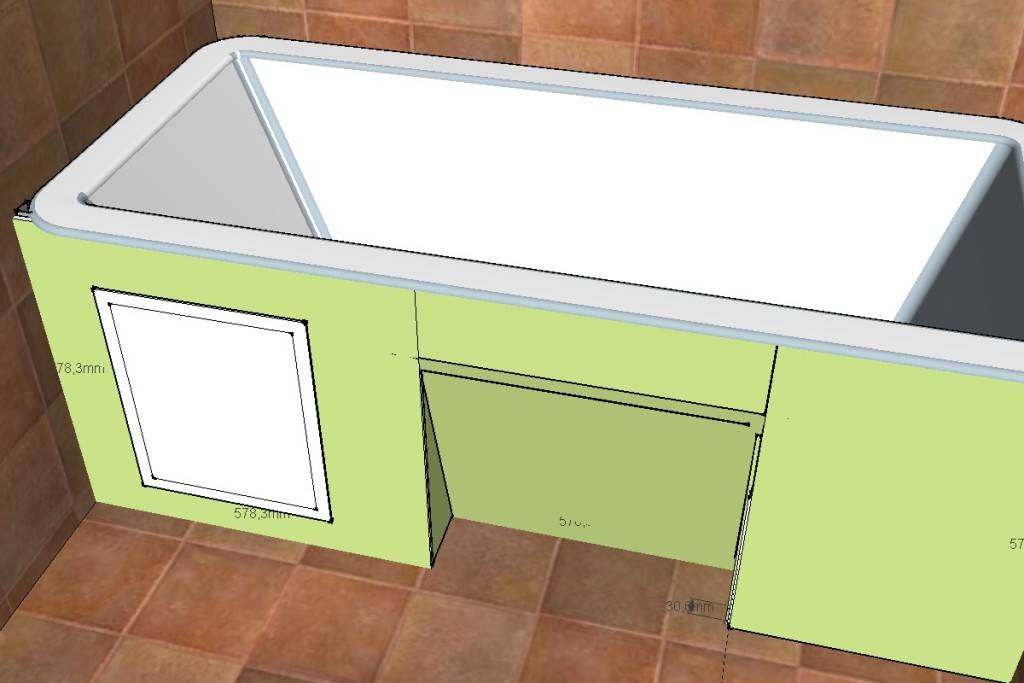

Готовый экран из гипсокартона с нищей и сантехническим люком для облицовки кафелем

Зачем нужен экран для ванны

Если внешние поверхности чаши не имеют аккуратной отделки, то ширма поможет гармонично вписать предмет сантехники, занимающий много места, в интерьер ванной. Кроме эстетической выгоды, хозяева квартиры часто получают дополнительные преимущества:

Отсек для хозяйственных вещей

  1. Возможность использовать пространство под ванной для хранения мелочей. В маленьком и тесном помещении трудно установить дополнительную тумбу для размещения чистящих средств, хозяйственных принадлежностей и пр. Все это легко оставить под ванной, прикрыв декоративным щитом.
  2. Маскировка коммуникаций. Канализационные трубы, подводка к смесителю имеют неприглядный вид, их всегда хочется спрятать. Изящный экран позволит скрыть непривлекательные детали, сделать ванну частью интерьера санузла.
  3. Защита пластиковых емкостей. Недорогие акриловые, пластиковые модели могут треснуть при случайном ударе, если в помещении санузла играют дети, перемещают какие-то предметы. От механических повреждений стенку чаши предохранит только ширма из прочного материала.
  4. Изоляция пространства под ванной. Просушить и проветрить просвет и пол под сантехническим сооружением достаточно сложно. Чтобы туда не попадала влага, не развивалась плесень, устанавливают непроницаемые экраны. Все коммуникации при этом должны быть надежно герметизированы от протечек.

Способы открытия фасадов

При организации системы открытия дверец самыми оптимальными являются:

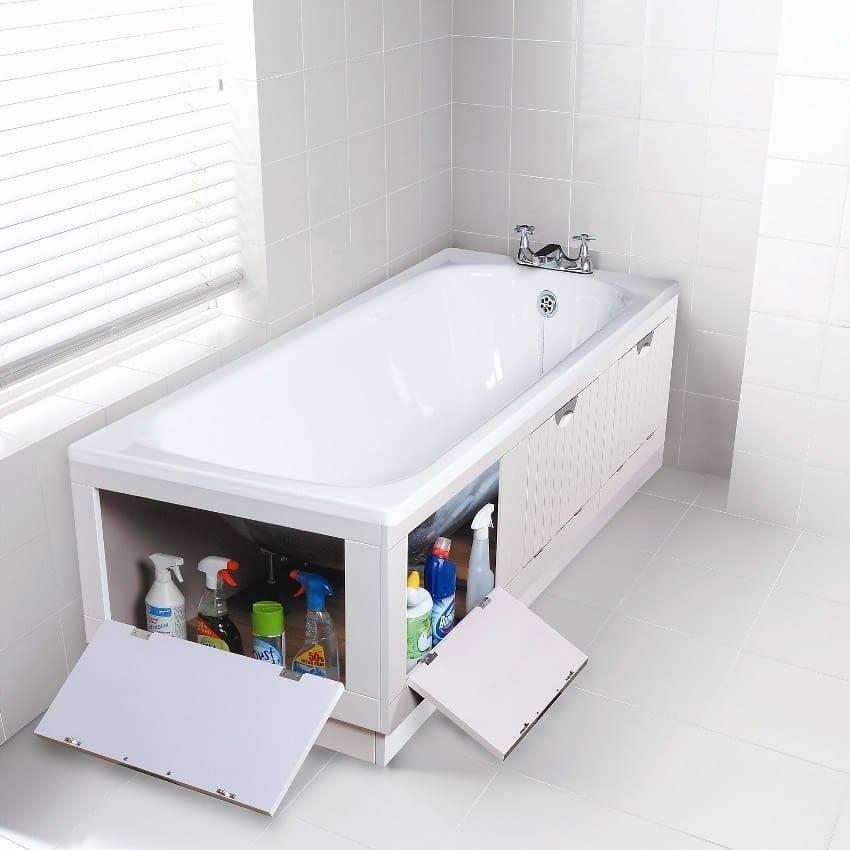

  • Откидные. Крепятся по низу и откидываются наружу под углом 45°. Очень удобный и надежный способ. Вы сможете достать любую вещь из полки прямо из ванны. При бережном отношении не создадут трудностей с эксплуатацией;
  • Раздвижные. Дверцы движутся по горизонтальным пазам вбок. Задвигаются за соседние створки. Открыть можно только находясь сбоку от ванной. Обязательно должны снабжаться лицевой фурнитурой;
  • Выдвижные. Нередко внизу под створками размещают несколько выдвижных ящиков. Это очень удобно. Существенно повышается вместимость;
  • Съемные. Такая дверка не крепится к панели фасада. Ее придется снимать руками. Обратная установка в пазы тоже ручной процесс. Не очень удобно, но избавляет от затруднений с ржавеющим крепежом.

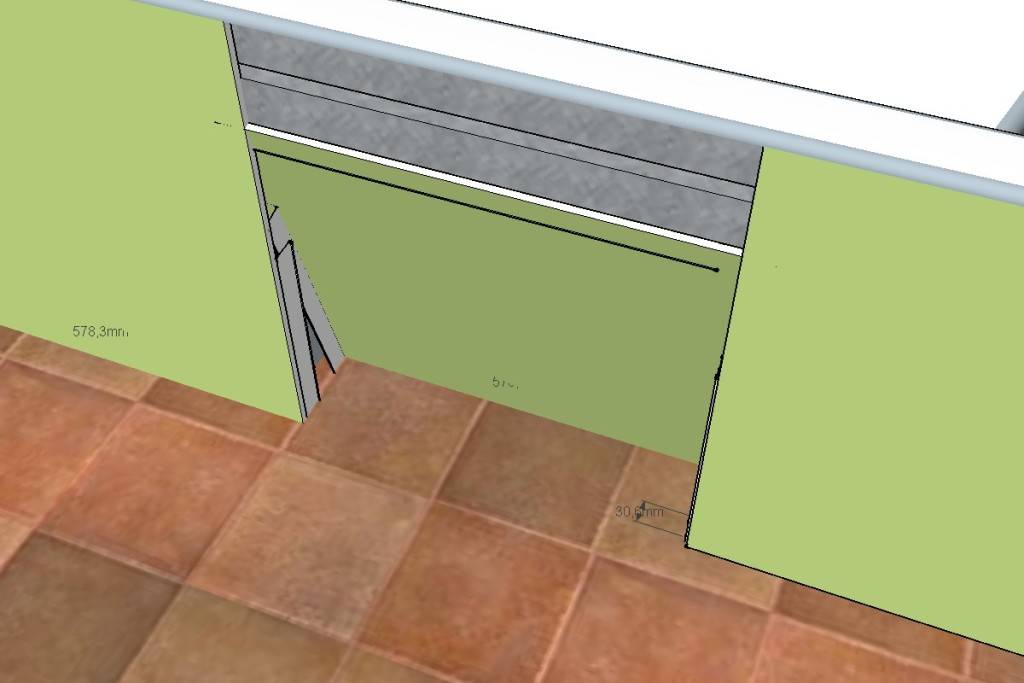

Ниша для ног

При монтаже экрана снижается комфортность использования ванны для стирки и обслуживания внутренней поверхности чаши. Другими словами, стопы упираются в стенку, не давая подойти вплотную, например, для очистки, стирки крупногабаритных вещей, не помещающихся в стиральную машинку.

Существует четыре варианта конструкций, облегчающих эту задачу:

  • вырез высотой 5 – 10 см между экраном и полом;
  • ниша на этом же уровне;
  • скошенная книзу поверхность экрана;
  • ниша со скошенной плоскостью в средней части экрана.

На видео приведена технология сборки каркаса с нишей для ног:

Основным минусом является накопление пыли/грязи в местах сопряжения ниши с вертикальными поверхностями и напольными покрытиями. Возможно смещение горизонтальных плиточных швов из-за увеличения длины наклонной поверхности. Также это считается плохим тоном в дизайне.

Экран для стальной ванны

Порядок изготовления экрана под плитку при установке стальной ванны такой же, как и в предыдущем случае: сборка каркаса, его обшивка и наклеивание плитки. Но есть свои нюансы, которые рассмотрим более подробно. Бонусом расскажем как сделать разметку без лазерного уровня.

  • Уровень выставляется вертикально по краю ванны,на полу делается отметка.
  • Далее измеряется ширина загнутой нижней части бортика ванны. Обычно это около 10 мм. Затем от первоначальной отметки отступается это расстояние и ставится вторая метка.
  • После этого прибавляется толщина обшивочного материала (в этом случае используется ГВЛ) и плитки с учетом слоя клея.Ставится третья, окончательная отметка, обозначающая место установки направляющего профиля.

С противоположного края ванны проводятся такие же операции по выполнению разметки.

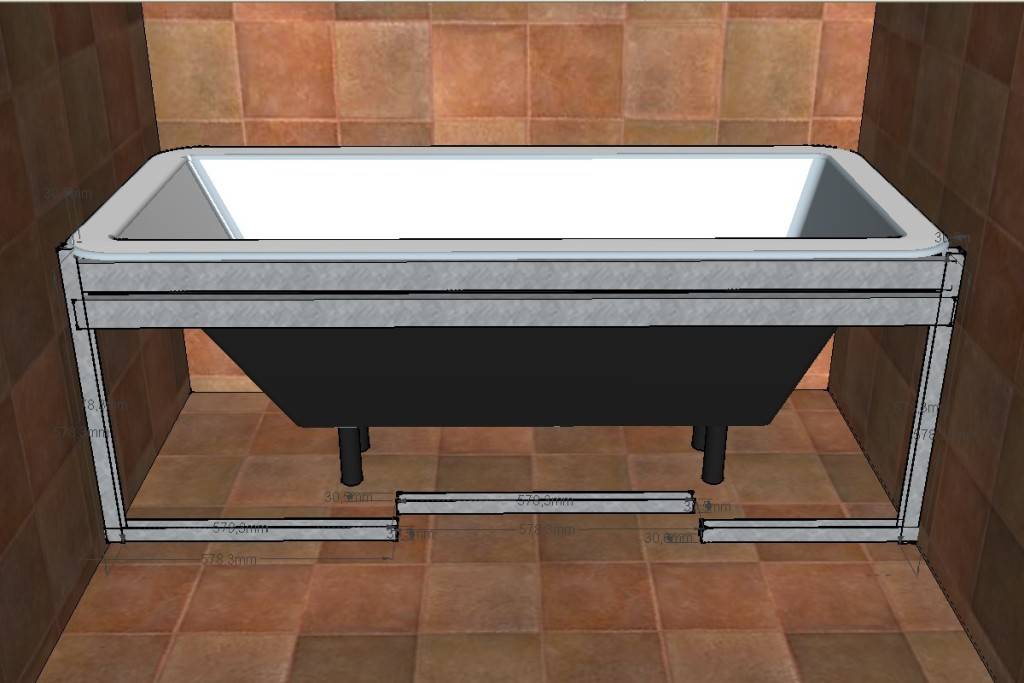

Далее по стандартной технологии собирается каркас:

  • Нарезаются профили, обезжириваются и приклеиваются к полу и стенам при помощи герметика.
  • После застывания герметика, на который приклеены направляющие, устанавливается верхний направляющий профиль, а также вертикальные перемычки из отрезков стоечного профиля.

Чтобы повысить прочность и жесткость каркаса в центральной его части, из направляющего профиля делаются небольшие уголки, которые приклеиваются к ванной  герметиком, а к стойкам каркаса прикручиваются саморезами.

Еще один нюанс – запенивание оставшегося пространства между верхней направляющей и бортом ванны.

После застывания пены, ее излишки обрезаются острым ножом. Также срезается выступивший из-под края профиля герметик.

Готовый каркас зашивается выбранным листовым материалом с вырезанием отверстия под люк для доступа к сифону. Для этих целей обычно применяется влагостойкий гипсокартон или гипсоволоконные листы.

Не менее ответственный этап – наклеивание плитки. На идеально ровную поверхность плитка ложится относительно легко, но процесс часто усложняется необходимостью подрезания плитки для обхода труб. При облицовке экрана плиткой, соблюдается несколько правил:

  • Перед укладкой плиткой материал экрана обрабатывается двумя слоями грунтовки, чтобы снизить впитывающие свойства листов.
  • Клей наносится только на плитку и разравнивается гребенчатым шпателем с высотой зуба в 6 мм.
  • При укладке плитки стучать по ней не нужно: для равномерного распределения клея по всей поверхности, достаточно сделать несколько вибрационных движений с одновременным прижимом плитки.

После того, как плиточный клей схватится, производится затирка швов, после чего экран полностью готов.

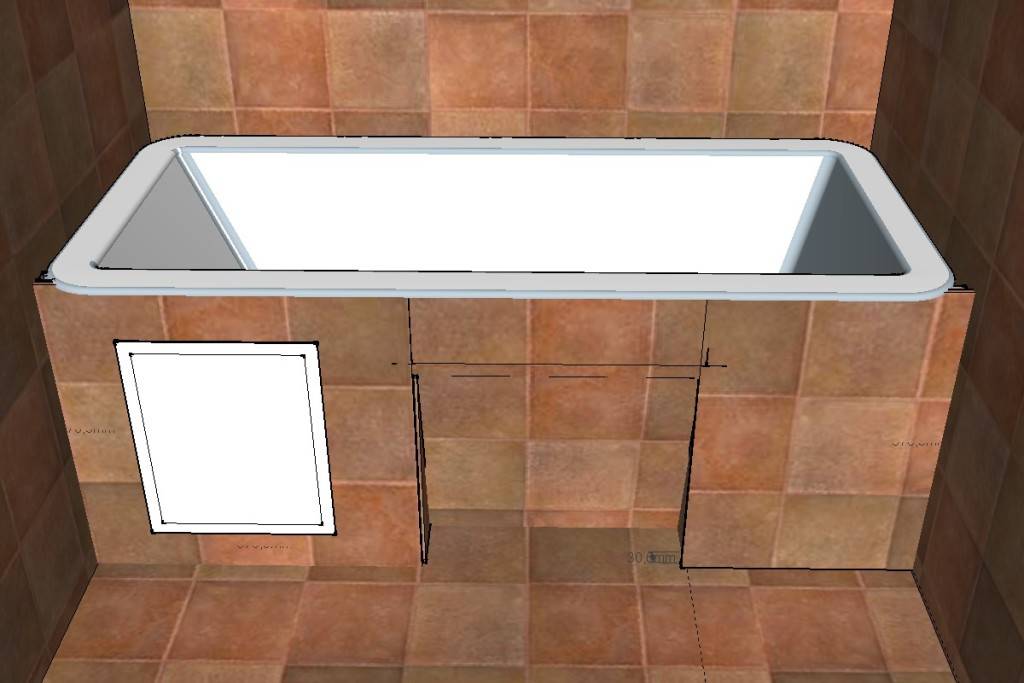

Кафельная облицовка

Самым популярным вариантом отделки ванной комнаты является керамическая плитка. Поэтому, чтобы не нарушать общую гармонию, для отделки экрана стараются применять тот же материал. В качестве основания под кафель подойдет кирпичное основание и гипсокартонная обшивка. Для фиксации потребуется специальный плиточный клей. Стартом облицовочных работ логичнее выбрать сторону, которая в процессе эксплуатации будет хорошо просматриваться со стороны. Это даст возможность обрезанные элементы применить для оформления участков, закрытых сантехническими приборами.

Первым делом укладывают верхний ряд, сделав компенсационный отступ от среза борта на 5 мм. Для его маскировки по завершению отделки используют пластиковый плинтус. В целом облицовка экрана происходит точно так же, как подобная процедура на стенах. Чтобы расстояние между отдельными плитками были одинаковыми, используют специальные пластиковые крестики. Завершив укладку кафеля, необходимо сделать паузу на высыхание клея и выполнить затирку швов. Для этого необходимо выбирать влагостойкий заполнитель, способный выдержать специфические условия эксплуатации.

Чтобы соорудить гипсокартонную перегородку под ванну, закупают следующие материалы:

  • Гипсокартонные плиты зеленого цвета. Так обозначают водостойкий материал.
  • Набор металлического профиля для сооружения каркаса. Он имеет вид прямоугольной рамки, установленной под ванной.
  • Акриловая грунтовка глубокого проникновения. Также не будет лишней жидкость против грибка.

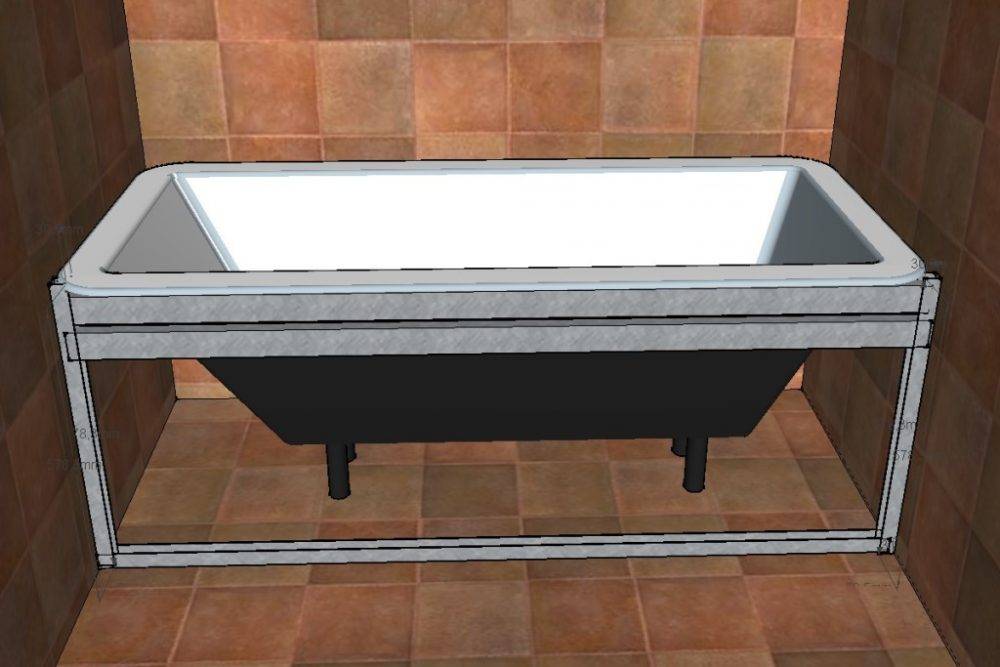

Порядок установки каркаса под гипсокартонный экран:

  1. Сделать разметку стен под монтаж направляющего профиля.
  2. Установить настенные элементы, используя для этого дюбели.
  3. Провести монтаж напольных планок, предварительно просверлив крепежные отверстия.
  4. Прикрепить верхние горизонтальные профили.
  5. Приготовить поперечины. Для этого они обрезаются по размеру и откусываются по краям.
  6. Для фиксации поперечного профиля на каркас используют специальные шурупы.
  7. Оформить смотровую нишу. Ее периметр обозначают дополнительным профилем.
  8. Повесить дверцу на мебельные петли. Также можно использовать пластиковый ревизионный люк, точно подогнав его по размеру окошка.
  9. Зашить остальное пространство гипсокартонными листами. После этого их пропитывают акриловой грунтовкой.
  10. Чтобы внутри закрытой ниши не размножался грибок, ревизионный люк оснащают парой вентиляционных отверстий. Для этого используют специальную насадку на дрель.

Разновидности защитных экранов

Раздвижные двери

При выборе экрана следует учитывать его эксплуатационные свойства, размеры и общий дизайн. Например, под акриловую ванну подойдет каркас из пластика. Он легкий и практичный в использовании. Строительный рынок предлагает огромный ассортимент готовых панелей. Можно разработать свой проект или заказать его специалистам.

Все экраны делятся на 3 разновидности:

  • глухие,
  • распашные,
  • раздвижные.

Каждый вид имеет свои достоинства и недостатки. Глухая конструкция складывается из кирпича и облицовывается плиткой. К преимуществам экрана можно отнести:

  1. Красивый экран полностью вписывается в общий интерьер помещения. Выглядит монументально и дорого.
  2. Обеспечивается надежная защита от протекания воды под ванну.
  3. Прочность и легкость в обслуживании на долгие годы.

Минусы:

  1. Не имеет функционального отсека для хранения.
  2. Технический проем тщательно маскируется. Если надо произвести ревизионный или аварийный осмотр, то придется вырезать плитку. Но это должно предусматриваться строителями: в соответствующих местах плитка заделывается не затиркой, а силиконом. Его легко и быстро можно разрезать при необходимости.

Сегодня многие заменяют кирпичную кладку каркасом из металлического профиля и влагостойким гипсокартоном. Вместо замаскированного проема вставляются ревизионные лючки.

В малогабаритных квартирах жильцы, выгадывая каждый сантиметр площади, пытаются даже микропространство использовать функционально. Небольшой промежуток между ванной и полом используется для хранения чистящих средств и других вещей. В этом случае подойдет экран под ванну раздвижной конструкции.

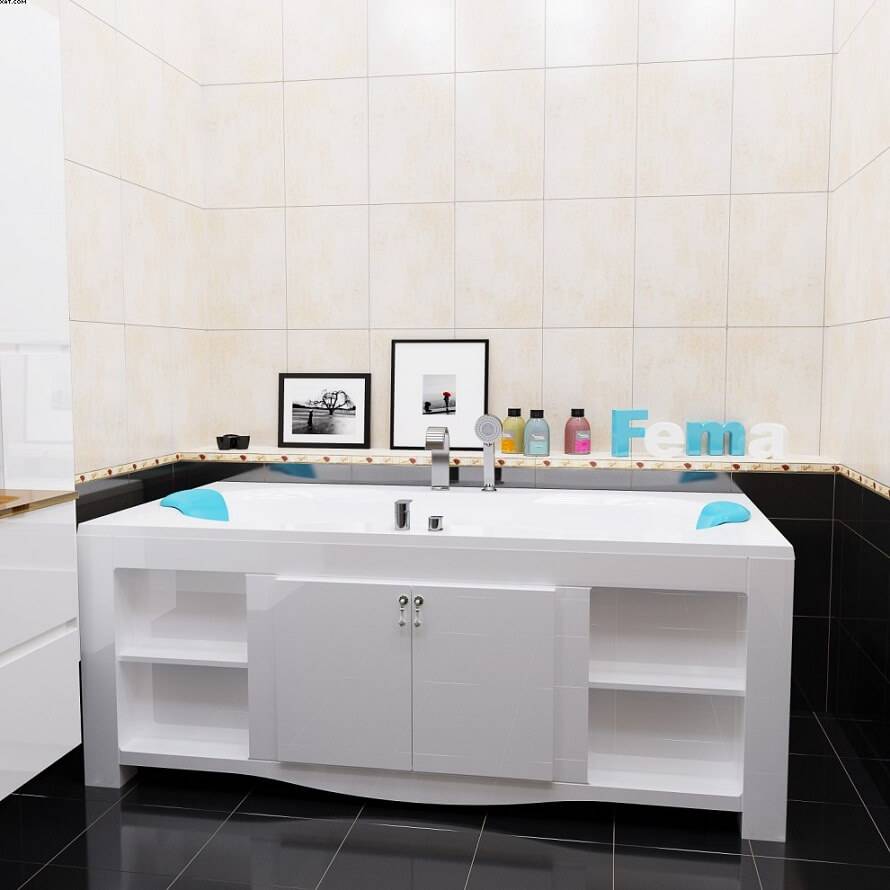

Распашной экран на дверцах имеет эргономичные полки-карманы, где можно разместить много полезных гаджетов. Базовая конструкция собирается из каркаса и створок. Материал хозяин выбирает по своему усмотрению. Но эта модель не всегда приемлема, так как для открывания створок требуется определенное пространство в помещении.

При установке любого типа экрана требуется соблюдать несколько простых правил:

  1. Обеспечьте полную гидроизоляцию между полом и экраном. Если пренебречь этим правилом, то вода неизбежно будет затекать под ванную и создавать благоприятный микроклимат для роста плесени.
  2. Обязательно предоставьте доступ к сифону и другим важным санузлам. Рано или поздно вы скажете спасибо своей предусмотрительности.
  3. Не используйте сантехнику как опору для конструкций.

Материалы

Для производства раздвижных экранов под ванну сегодня применяют разное сырье. К наиболее распространенным типам материалов относят ПВХ, акрил, МДФ, а также древесину и стекло (включая зеркальные вставки). Каждый тип материала имеет свои особенности и подходит для определенной ванны. При производстве каждой модели компания отталкивается от норм безопасности, надежности и влагостойкости.

Акриловые варианты идут в комплекте с аналогичными ваннами. Они не предназначены для сантехники из других материалов (например, не подойдут к чугунной модели). Их изготавливают из полимеров, а затем покрывают слоем акрила. Установка таких изделий не отличается от обычной технологии

Однако монтаж нуждается в особой осторожности при сверлении акрила

Для рамок сегодня чаще применяют пластмассу и алюминий. Из двух типов материала лучшим является второй, поскольку именно он характеризуется большей прочностью. Недостатком алюминиевых рам считается меньшая стойкость к постоянному воздействию влаги.

Экраны из пластика входят в группу бюджетных. Как правило, в большинстве случаев они отличаются наличием рисунков, выполненных посредством технологии фотопечати. Их линейка самая яркая и красочная, отличается разным типом поверхности и может иметь оригинальную фурнитуру. Пластик не подвержен появлению и распространению грибковых образований и плесени.

Он инертен к изменениям температуры в ванной и характеризуется стойкостью к процессам гниения. Однако они недолговечны и уже через несколько лет могут потребовать замены. Недостатком пластика является постепенная потеря привлекательности первоначального вида. Например, со временем он может желтеть, кроме того, с него сложно убрать въевшуюся ржавчину.

В продаже встречаются изделия из плексигласа или так называемого оргстекла. По своим свойствам он приближен к пластику, абсолютно невосприимчив к воздействию воды и влаги. Однако он более эстетичен, чем ПВХ, и отличается большим разнообразием фактурных решений. Несмотря на то, что он служит дольше, он достаточно хрупкий, в чем заключается основной его минус.

Аналоги из МДФ есть не что иное, как изделия из древесно-стружечных панелей. В целях повышения влагостойкости производители обрабатывают их специальными пропитками в виде особых смол. Такие конструкции надежнее полимерных вариантов. Они имеют интересную цветовую палитру, в которой находится немало благородных натуральных красок.

Нередко на фасады таких раздвижных экранов наносят разнообразные рисунки либо узоры. Кроме того, для повышения влагостойкости производители ламинируют фасады посредством особых пленок из полимеров. Недостатком подобных экранов является их большой вес. Именно из-за него для их установки необходимо соорудить каркас из особо прочного металла.

Такие конструкции, как правило, имеют 3 створки, центральная из которых остается неподвижной. Две другие работают по принципу дверей в шкафах-купе. Стеклянные и зеркальные разновидности экранов в продаже встречаются реже изделий из полимеров и продуктов деревопереработки. Это объясняется их меньшей стойкостью к механическим повреждениям.

Однако они достаточно резистентны к воздействию воды, смотрятся презентабельно. Чтобы они идеально подошли к имеющейся ванне, чаще их заказывают под конкретные размеры. Стекло для раздвижного экрана под ванну может иметь матовость либо глянец. Кроме того, торговые марки выпускают изделия не только прозрачные, но и цветные.

Поверхность подобных экранов из стекла может иметь узорчатый рисунок. Интересным решением оформления стеклянного экрана является и подсветка. Зеркальные элементы позволяют украсить разный тип материала. При этом они могут быть установлены под разным углом, что обеспечит игру света.

Варианты раздвижных экранов для ванной

Выбирая материалы для раздвижных экранов, производители отталкиваются от уровня их надежности, влагостойкости и безопасности.

Наиболее простой и недорогостоящей является конструкция из пластика и прочного алюминиевого каркаса. Она будет весьма прочной и прослужит вам долгие годы.

Иногда подобные экраны делают из стекла. Они не только безопасные и качественные, но еще и невероятно красивые. Для изготовления их каркаса применяют сталь или алюминий. Часто можно встретить раздвижные экраны из матового или прозрачного стекла, с различными рисунками, текстурами, узорами и даже подсветкой. Они замечательно будут сочетаться со стеклянной раковиной и подставкой под зеркало. Следующее иллюстрационное фото продемонстрирует вам стекольный раздвижной экран для ванной во всей своей красе.

Экраны также делают из такого влагостойкого и надежного материала, как МДФ. Они будут смотреться не менее эффектно, однако помогут вам немного сэкономить свои денежные средства.

Реже в качестве материала для панелей раздвижных экранов используют зеркала. Они менее практичны, однако весьма декоративны. Кроме того, они помогут визуально расширить пространство малогабаритного помещения.

Конструктивные особенности экранов

Экран под ванну – незаменимый элемент интерьера для ванных комнат, не отличающихся просторными габаритами. Ведь они дают возможность использовать пространство более рационально.

Открывающиеся полости могут иметь горизонтальное или вертикальное исполнение.

На них легко разместить:

  • бытовую химию (гели и порошки, освежители и ополаскиватели);
  • мелочи (губки и хлопчатобумажные салфетки для уборки).

Упаковки большинства химических средств довольно громоздки. Благодаря тому, что корпус чаши имеет вогнутую форму, свободное пространство между стенками может быть заполнено выдвижным ящиком или вместительными полками. На них с легкостью поместятся коробки и мешки с бытовой химией любого размера.

За стенками конструкции легко будет скрыть все коммуникации, защитив их от механических повреждений. При этом установка такой «ширмы» не будет мешать доступу к трубам.

В случае необходимости ее легко будет снять.

По своей конструкции экран напоминает небольшой шкафчик, в котором боковая сторона чаши скрыта за импровизированной стенкой

Красиво оформленный экран под ванну выступит отличным дополнением любого интерьера, придав ему ноток экстравагантности и необычности.

Благодаря разнообразию отделочных материалов дав волю фантазии можно создать невероятный дизайн, который будет каждый раз радовать и в то же время удивлять.

Защитный экран, плотно прилегающий к полу, сконструирован таким образом, чтобы препятствовать попаданию под чашу влаги, благодаря чему ни плесень, ни грибок не представляют угрозы

Если нет возможности сделать герметичный экран, не пропускающий воду в пространство, ограниченное стенками экрана, необходимо обеспечить его вентилирование. Все, что скрыто за внешней маскировкой должно просыхать, а конденсат выветриваться.

Изготовление и монтаж экрана своими руками

Для самодельной конструкции понадобятся пластиковые листы, МДФ или ДСП. Из легкой пластмассы можно сделать раздвижные двери. Купить листы точно по размеру вряд ли получится, но они легко обрезаются. Альтернативный материал — влагостойкий гипсокартон. Из него преимущественно делают стационарный подванник.

При изготовлении глухого ограждения своими руками иногда забывают о ножках и закрепляют нижний профиль на полу. Тогда пользоваться ванной некомфортно — невозможно встать к ней вплотную. Вместо ножек можно сделать вырез или поставить экран под углом, с наклоном нижней части внутрь.

Самодельные конструкции часто изготавливают из гипсокартона, смонтированного на оцинкованном металлическом профиле 75×40 и 60×27 мм. Поверхность отделывают кафелем.

Начинают с разметки: проводят линии на стене, затем на плитке. Отступают от края ванны 1 см, добавляют толщину профиля, гипсокартона с плиткой, отмечают.

Монтаж экрана.

Затем монтируют профили:

  1. Измеряют расстояние до бортика ванной, отрезают рейку нужной длины. В ней с обоих концов сверлят отверстия диаметром 6 мм.
  2. Прикладывают к стене, проверяют уровнем, намечают отверстия под дюбели, сверлят. Устанавливают стойку, забивают дюбели, фиксируют ее саморезами. На другой стене выполняют аналогичную операцию.
  3. Направляющие на полу монтируют таким же способом. Не забывают о вырезе для ног: устанавливают профиль из 2 одинаковых по длине отрезков. Расстояние между их концами по центру ванны — 30 см, здесь оставляют чистую плитку без реек.
  4. Устанавливают верхнюю направляющую, соединяют ее со стойками.
  5. На высоте 20 см монтируют дополнительный горизонтальный профиль. Он опирается на промежуточные короткие стойки. Их всего 4: по 2 под вырез для ног и смотровое окно.

Подробно о монтаже экрана под ванну показано в видео.

На службе у эстетики

В советское время эстетической стороной вопроса пренебрегали. Ванны не декорировались и ничем не закрывались. Однако современное развитие технологий позволяет скрыть от посторонних глаз ненужные элементы, такие как трубопровод, ножки ванны, внешнюю ее сторону.

Чтобы придать помещению гармоничный вид, можно использовать специальный экран, закрывающий внешнюю сторону ванны.

Пластиковый с раздвижными дверками

Экран можно приобрести в любом строительном магазине, где реализуются сантехнические приборы. Также можно изготовить его самостоятельно.

Как сделать экран под ванну, мы расскажем. На самом деле, это достаточно просто и вполне доступно каждому.

Установка и крепление самодельного экрана

Для этого потребуются:

  • листы влагостойкого гипсокартона;
  • оцинкованный профиль 75х40 и 60х27 миллиметров;
  • ножницы для работ по металлу;
  • дрель плюс набор сверл;
  • дюбель-гвозди;
  • саморезы по металлу;
  • линейка и уровень.

Если конструкция будет стационарной, нужно обустроить технический люк, но гораздо проще приобрести его уже готовым.

Работу, связанную с тем, как под ванну крепится экран, сделанный собственноручно, выполняют поэтапно:

  1. Определяют месторасположение крайней из стоек каркаса. От внешнего края борта по направлению к купели отступают 1 сантиметр и наносят отметку. Потом суммируют следующие величины — толщину гипсокартонного листа, направляющего профиля, слоя клея и облицовочной плитки, после чего отмеряют и отмечают полученное значение.
  2. Измеряют промежуток от пола до бортика купели и согласно замерам нарезают стоечный профиль. Отрезок прикладывают к стене на уровне нахождения второй метки, выставляют вертикаль и прочерчивают маркером вниз линию.
  3. Профиль помещают на пол и в его верхней и нижней частях высверливают по отверстию диаметром 6 миллиметров. Стойку вновь прикладывают к стене и намечают через отверстия расположение крепежей.
  4. В нанесенных точках при помощи копьевидного сверла с 6-миллиметровым диаметром сверлят плитку, затем вставляют сверло по бетону, переводят инструмент в режим перфоратора и углубляют в стенку на длину дюбеля.
  5. Профиль ставят на место, выравнивают и фиксируют на стене дюбель-гвоздями. Аналогично поступают с другой стороной ванны.
  6. Горизонтальную направляющую размещают на полу между боковыми стойками и прикрепляют ее дюбель-гвоздями, соблюдая шаг от 30 до 40 сантиметров.
  7. Стойки в верхней части соединяют направляющей из двух профилей 60х27 миллиметров. Для надежности их фиксируют по бокам саморезами с прессшайбами с шагом 40-50 сантиметров.
  8. Монтируют промежуточные стойки. Их низ вставляют в паз направляющей, а верх по бокам обрезают ножницами, оставив центральную часть. Промежуток между стойками должен составить около 30 сантиметров.
  9. В каркасе со стороны нахождения слива фиксируют дополнительные куски профиля, которые образуют раму под люк.
  10. ГКЛ отрезают точно по размеру, делая вырезы под трубы водопровода. Гипсокартон прикладывают к каркасу и крепят саморезами к каждой стойке и к двум направляющим с шагом примерно 15 сантиметров.
