Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Назначение и варианты использования

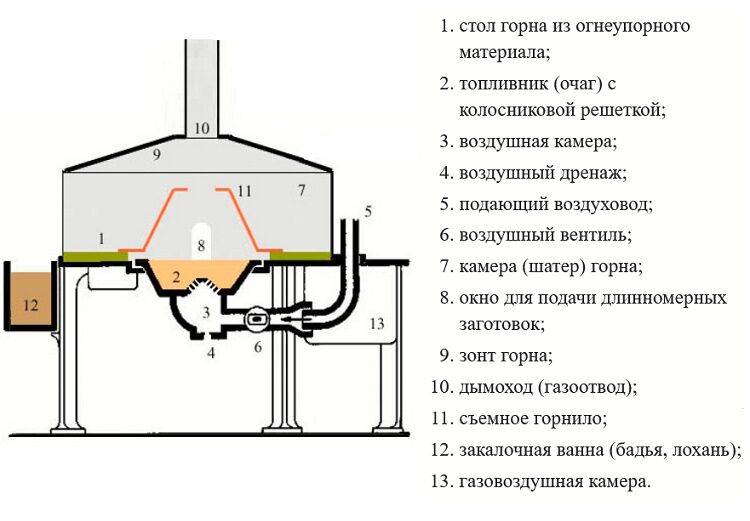

Кузнечный горн своими руками изготавливается в зависимости от его основного применения и может быть сконфигурирован соответствующим образом под конкретные задачи

Поэтому важно понять, для чего предназначены каждая их его конструктивных частей:

• топливник с колосниковой решеткой, воздушной камерой, вентилем и патрубком служат для сжигания топлива и подогрева металлической заготовки, в зависимости от требований к температуре могут иметь открытую или закрытую конструкцию, а также не быть оборудованными воздушным наддувом;
• воздушный дренаж применяется для регулировки подачи кислорода и предотвращения охрупчивания металла, позволяет создавать оптимальные условия при нагреве и плавлении заготовки;
• шатёр или зонт с дымоходом используются для отвода угарного газа и других продуктов сгорания, которые могут нанести вред здоровью человека;
• закалочная ванна необходима для быстрого остывания металла и приобретения им оптимальных пластических и прочностных свойств;
• жаростойкий колпак или горнило, применяется для расширения зоны однородного нагрева, что позволяет эффективно плавить в тигле металл (обычно цветные драгметаллы);
• газовоздушная камера, используется для осушения воздуха, очистки его от примесей, а также для введения легирующих элементов, предназначена для получения качественных изделий с заданными характеристиками в соответствии с конкретной справочной диаграммой состояний и фаз;
• стол служит для размещения на нём всех элементов горна, а также для частичного охлаждения заготовок, является обязательной частью конструкции.

Горн применяется для следующих целей:

• разогрева металла для последующей ковки или других видов обработки;
• плавления в специальных формах;
• термообработки с целью повышения определённых свойств.

Назначение частей горна

Теперь вернемся к списку в начале и посмотрим, что в горне для чего. А тогда уже возьмемся за изготовление горна по образцам, рассмотренным далее или самостоятельно, исходя из имеющихся в наличии материалов и возможностей.

В промышленности на футеровку стола идет преимущественно кварцевый огнеупорный кирпич, он при интенсивной рабочей нагрузке служит десятилетия. Самодельный горн обычно футеруют печным шамотным кирпичом, более дешевым и доступным. При нерегулярном пользовании его тоже хватит на годы.

Топливник с колосниковой решеткой, воздушной камерой с дренажом и подающим патрубком с вентилем образуют сердце горна – фурму. В промышленных образцах применяют сменные фурмы под разные способы нагрева и нагреваемые заготовки. Любителю или мастеру-индивидуалу чаще всего достаточно одной наглухо вмонтированной в стол с цельной перфорированной круглыми отверстиями колосниковой решеткой.

Воздушный дренаж необходим, чтобы точно и оперативно, не отрывая взгляда от заготовки, регулировать дутье. Недогретую деталь проковать не удастся и закалку она не примет; перегретая и пересушенная пойдет рваться под молотом, а в закалочной ванне ее поведет как минимум, а то и треснет. И уж во всяком случае окажется недопустимо хрупкой. Как по виду раскаленной заготовки определить ее готовность для ковки или закалки – разговор особый. Но опытные кузнецы знают, что перепустить лишний воздух в атмосферу нужно успеть за секунды.

Назначение камеры, или шатра, горна совместно с его зонтом и дымоходом – удалить дымовые газы из рабочей зоны. Их при подготовке угольной массы (см. ниже) выделяется предостаточно, и ни один для здоровья не полезен. Тяга в дымоходе нужна хорошая, т.к. переднее (рабочее) окно шатра и проемы для длинномера (трубы, металлопрофили) открыты постоянно.

Что касается закалочной ванны и газовоздушной камеры, то они могут быть, а могут и не быть, это уж по вашему усмотрению. Закалочная ванна обязательно нужна, если вы собираетесь ковать т. наз. дамаск, изделия из булатной стали. Им нужна термоударная закалка, т.е. из горна – мгновенно в ванну.

Газовоздушная камера в промышленности используется:

• Для дополнительной сушки и подогрева воздуха.
• Для очистки дутьевого воздуха от примесей и конденсата.
• Для введения в воздух газообразных легирующих присадок.

В домашних условиях супер-супер спецспавы не получают; проблема конденсата на производстве возникает при дутье от общей сети сжатого воздуха. В маломощном горне воздух достаточно нагревается, проходя через отверстия колосника фурмы, а очистить бытовой газ от серы можно, пропуская его сквозь слой нафталина, как сказано выше. В общем, делайте газовоздушник, не делайте, дело ваше.

Наконец, горнило. Это жаростойкий колпак, расширяющий зону предельно высокой температуры. Его ставят, если в горне плавят в тигле цветные или драгоценные металлы и сплавы (температура плавления золота 1060 градусов, серебра 960, меди 1080, латуни и бронзы 900), цементируют детали в муфеле и т.п. Искать дорогое готовое горнило нет смысла, в домашней кузне его вполне заменит десяток шамотных кирпичей, выкладываемых на сухую по детали. В такой комплектации самодельный горн заменит и дорогостоящую муфельную печь.

Беремся за горн

Одним из видов необходимого оборудования для нашей мастерской является кузнечный горн. Если заниматься не одной лишь холодной ковкой (о ней писали здесь), то без него никак не обойтись. В принципе, купить сейчас возможно практически все, в том числе и это изделие. Но когда видишь стоимость (а цена на самые дешевые модели от 48 000 рублей), то невольно возникает мысль, а нельзя ли сделать его своими силами? Ответ простой – можно, и довольно просто.

ЧИТАТЬ ДАЛЕЕ: Как выбрать насос для откачки грязной воды: правила выбора и обзор лучших моделей

Традиционно для такой «топки» используется уголь (древесный или каменный). Но учитывая, что у нас в стране нет проблем с газом, рассмотрим именно такую конструкцию. С практической точки зрения она гораздо удобнее, да и проще в изготовлении. Стоит заметить, что в данном случае нет никакой разницы, какой это будет газ – магистральный или из баллонов.

• Простота сооружения. Хотя бы уже потому, что привычных колосников в такой печке не будет.
• Возможность регулирования температуры нагрева.
• Дешевизна и доступность топлива.
• Низкие затраты на изготовление.
• Мобильность. Учитывая небольшой вес, его легко переносить с места на место.

На схеме ниже вы можете увидеть, как именно изготавливается газовая горелка. Для такого устройства потребуются следующие компоненты:

1. Корпус, который выполняется в виде двойного усеченного конуса. Для его изготовления потребуется высокопрочная сталь.
2. Конфузионный раструб, выполняемый из стали Х18Н9Т, устойчивой к воздействию высоких температур и открытого пламени.
3. Головки для подведения к месту работ природного либо сжиженного газа, а также воздуха под требуемым давлением.
4. Устья.
5. Регуляторы, позволяющие настраивать количество газа и воздуха в смеси.

Полуторадюймовые трубы и листовая жаропрочная сталь помогут выполнить основные элементы устройства. Для этой цели применяется сварка в среде аргона, но можно также использовать флюс, который защитит шов от воздействия кислорода и быстрой коррозии. В качестве труб для подведения газа и воздуха берем обычные рукава высокого давления. Главное – правильно подобрать их диаметр. Соединение с корпусом осуществляется посредством металлических хомутов.

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Мини-горн из 6 кирпичей

Давайте рассмотрим рисунок выше. На нем показано три вида пламени одной и той же газовой горелки с наддувом, но с разной степенью обогощенности смеси кислородом. Под №1 идет смесь с минимальным количеством кислорода. Наддув выключен. Пламя у горелки мягкое, желтое. Языки пламени неспешно вырываются из горелки, горение происходит практически беззвучно.

Энергия такого пламени минимальна. На нем только чайник греть. Под №2 наддув включен на одну треть. Желтые вялые языки пропадают, пламя приобретает голубой цвет, из сопла появляется так называемое «ядро» пламени характерного зеленоватого оттенка. Температура самого ядра не так уж велика, но на границе перехода от ядра к голубому цвету эта температура достигает максимума.

На графике слева представлено распределение температуры пламени в зависимости от зоны. На сами значения не обращайте внимания — для пропана они немного нише, но суть остается та же. Максимальная температура у пламени на границе ядра. И самые холодные зоны — это самое начало пламени и самый хвост факела.

Для горелки газового горна или газовой плавильной печи нужно выбирать вариант №2. В замкнутой рабочей камере плавильной печи синий язык пламени вытягивается и полностью обволакивает тигель с металлом, более-менее равномерно нагревая его. Если же в плавильной газовой печи довести факел до состояния №3, то тигель будет сильно перегреваться в одной точке, начнет обгорать и в конце концов испортится. Конкретно для газового горна иногда требуется именно локализованный нагрев заготовки, поэтому возможен вариант использования и резкого факела №3.

…Статья в процессе написания…

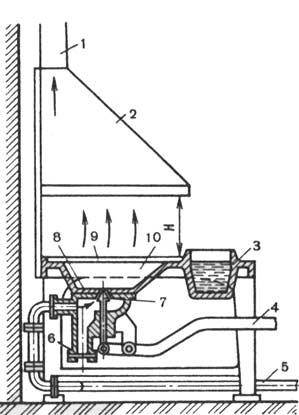

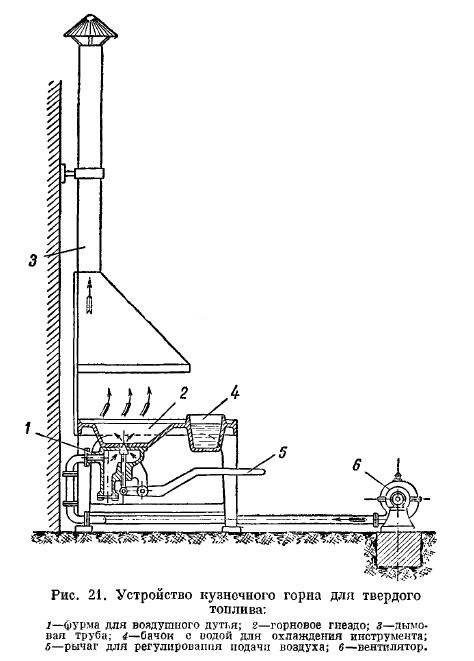

Изготовление твердотопливного горна

Открытый горн на твердом топливе

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Шаг 12: Использование горна

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

• газовым (бутан, пропан);
• жидким (солярка, мазут);
• твердым (древесный уголь, кокс);
• смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Кузнечные горны, работающие на газе

Газовые горны выводятся на расчётный режим значительно проще, и в этом их преимущество перед твердотопливными нагревательными устройствами. Типовая конструкция такого горна следующая:

1. Камера, выполненная из огнеупорного материала, и снаружи отфутерованная толстолистовой жаростойкой сталью.
2. Передняя заслонка, открывающаяся при помощи шарниров или противовеса, и снабжённая смотровым окошком.
3. Под, выполненный из жаропрочного шамотного кирпича.
4. Горелка. Тип горелки определяется теплотворной способностью используемого газа. Например, для пропано-бутановой смеси эффективны горелки диффузионного горения, в которых смешивание воздуха и газа происходит только после выхода газа и воздуха из устройства, а перемешивание компонентов происходит за счёт диффузионных процессов. Такие горелки обеспечивают наиболее равномерный прогрев заготовок (особенно длинномерных), а минимальный угар металла достигается вследствие того, что над его поверхностью постоянно имеется защитный слой.
5. Смесительный редуктор, обеспечивающий смешивание воздуха и газа (входит в структуру баллона со сжиженным газом).
6. Сопло, конфигурация которого определяется формой нагреваемых в горне заготовок.
7. Колосниковая решётка, предназначенная для улучшения тяги и сбора окалины.
8. Вентилятор, обеспечивающий нагнетание воздуха в нужном объёме с его последующей подачей в зону действия горелки.

Для работы таких горнов необходим стационарный источник электроэнергии. Газовые горны целесообразно применять для нагрева под ковку частей длинномерных заготовок: нагрев происходит значительно быстрее, и следовательно, окалинообразование меньше.

При использовании газового горна следует строго соблюдать следующие требовании безопасности:

• Тщательно проветривать помещение кузницы. Не допуская застойных зон, где может скапливаться горючий газ;
• Не применять вблизи работающего устройства кислород и кислородосодержащие смеси, склонные к самовозгоранию и самовоспламенению;
• Предусматривать полное дожигание газа в рабочем пространстве горна (определяется газоанализатором, который обязателен при пробном запуске газового горна);
• Тщательно очищать колосниковую решётку после выключения подачи газа в устройство.

С целью уменьшения окалинообразования для нагрева заготовок под ковку используют также индукционные печи и электронагреватели сопротивлением, но подобные устройства «горнами» можно назвать с большой натяжкой.

Переносной

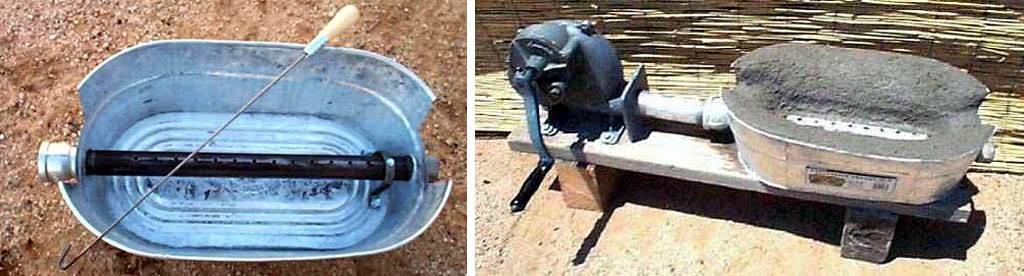

Следующая конструкция – переносной горн из… гусятницы. Конструкция ясна из рис. Футеровка – шамотный мергель в смеси с шамотным песком (молотым боем шамотных кирпичей, есть в продаже). Обжиг футеровки после сушки – по ходу работы.

Переносной горн из гусятницы

Наддув не обязательно вентилятором от ручной сирены, как на рис. Можно использовать любой подходящий, см. далее, присоединив его металлогофром. Это, кстати говоря, сделает работу с длинномером удобнее. В таком случае на глухом конце воздуховода необходим воздушный дренаж вроде того, как для передвижного горна, о котором еще будет сказано.

Возможности горна из гусятницы пошире, чем у 6-кирпичного, т.к. рабочее пространство больше и открыто сверху. Но появляются и существенные недостатки:

1. Неразборная конструкция: при прочистке фурмы (см. далее о стационарном горне) нагар падает вниз и засоряет перфорацию воздуховода, даже если ее отверстия ориентированы вбок или вниз. Для чистки приходится ломать футеровку.
2. Работает только на коксе или древесном угле, т.к. стола с пространством для выжигания нет.
3. Дорогая эксплуатация: расход карбона сравним с таковым угля в настоящих горнах.
4. Невысокая рабочая температура, до 900 градусов, т.к. не обожженная толком футеровка при большей трескается.

О кавалерии и швейных машинах

Кавалерийский горн

Когда-то каждый эскадрон кавалерии всех армий мира имел на хозяйстве переносной горн с ножным приводом от кривошипно-шатунного механизма для ковки подков и подковных гвоздей. Его так и называли кавалерийским, см. рис. Если говорить об энергонезависимых горнах, то это куда удобнее, чем вентилятор от сирены: обе руки свободны. Да еще смекалистые конники приучали лошадей давить на педаль копытом.

Ныне кавалерийский горн можно увидеть разве что в музее РККА. Но – проявим и мы смекалку – старые швейные машинки с ножным приводом еще эксплуатируются и продаются. А это – тот же кривошип с ведущим шкивом подходящего диаметра и прочная станина для стола. Плюс колесики, на которых горн катать можно.

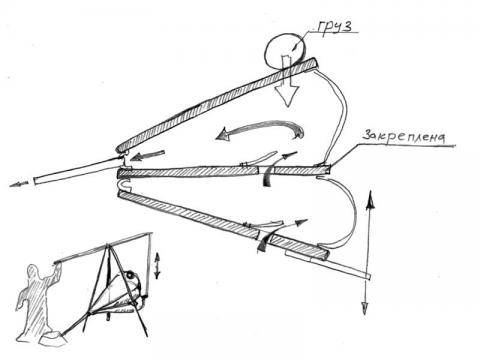

Устройство кузнечных мехов

Какой нужен вентилятор?

Ниже мы перейдем к конструкциям уже вполне функциональным, для которых требуется полноценное дутье. И электричество для вентилятора найдется везде. Но какой нужен вентилятор для горна? Когда-то горны поддували мехами; кому любопытно, как кузнечные мехи устроены, см. рис. справа.

Что касается производительности, то для стационарного горна на коксе вполне хватит 200-250 л/мин. Т.е., мощность мотора вентилятора достаточна от 80-100 Вт.

Существенно важнее то, что нам нужно протолкнуть воздух сквозь довольно плотную массу спекшегося топлива

Поэтому при выборе вентилятора прежде всего нужно обратить внимание на создаваемое им давление при нулевой производительности, т. наз

предельное давление. Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость.

Для горна нужно предельное давление от 220-230 мм. рт. ст., что соответствует примерно 0,3 ати. Осевые вентиляторы (крыльчатки) такое создают только промышленные, типа ВН-2 или его аналогов. Бытовые вытяжные и промышленные охлаждающие по предельному давлению вообще не нормируются и, как правило, нужного не создают.

Кроме того, нагоняют они воздух до предельного давления медленно, за минуты, а при тонких ковочно-кузнечных работах дутье нужно менять за секунды. Ставить ресивер бесполезно: при открывании вентиля воздух в нем расширится по адиабате, что при 0,3 ати даст только пшик.

Итого вывод: для наддува горна нужен центробежный вентилятор-улитка. Спецификацию можно и не смотреть, нужное предельное давление даст любой центробежный вентилятор по самому принципу своего действия. Лучше всего брать улитки от систем радиационной защиты военной техники, у них и производительность высокая. Правда, питание – 12, 24 или 27 В постоянного тока, так что понадобятся трансформатор и выпрямитель соответствующей мощности.

Отлично подойдет любой старый бытовой пылесос, но тут нужно учесть, что его мощность почти всегда будет избыточна. Уменьшать ее ЛАТРом или тиристорным регулятором не следует: мотор будет работать в тяжелом режиме чрезмерного скольжения ротора и ресурс и так подызношенного старика окажется невелик. Лучше всего в фурме сделать широкий воздушный дренаж, как в далее описанном стационарном горне.

Полезные советы

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Закрытая

Главным отличием газового горна такого типа от остальных является вид тяги. В такой конструкции она принудительная и осуществляется посредством вентилятора. Данный вариант является оптимальным, поскольку позволяет проветривать все помещение.

Печь выполняется в кубической форме из огнеупорного кирпича. Самодельный газовый горн для бытовых нужд обычно небольшой — его стороны редко превышают одного метра в длину. Поверх укладывается зонт — металлическая крышка, выполненная из листа металла толщиной 4 мм. Внутренний объем должен быть полностью герметичным, иначе эффективность работы горна будет низкой.
