Как сделать септик из колец своими руками: схемы и варианты + пошаговая инструкция

Как сэкономить на строительстве?

Если нет возможности задействовать при монтаже спецтехнику и финансы не позволяют привлечь бригаду работников, попробуйте применить такие способы.

Вместо традиционного рытья котлована с последующим погружением в них колец примените технологию, при которой грунт извлекается постепенно по мере заглубления кольца. Она построена на том, что кольцо под действием своего веса опускается вниз. Задача мастера – подкапывать грунт внутри кольца и под его стенкой.

Технологию «подкапывания» уложенных на землю колец применяют только при установке изделий, лишенных дна

Бетонированное дно в этом случае придется заливать позже. И оно будет располагаться исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнить тепло- и гидроизоляцию по наружным стенкам конструкции. К тому же за счет того, что дно располагается внутри кольца, снижается надежность конструкции.

В стремлении удешевить стоимость самой конструкции мастера предлагают вариант сооружения конструкции, внешне напоминающий треугольник.

Накопительные резервуары выступают основой равнобедренного треугольника, а общая для них горловина – его вершиной

Выбрав такой вариант обустройства, вы сэкономите место под размещение колец и сможете существенно уменьшить объем земельных работ.

Но при монтаже учитывайте ту особенность, что ревизионный вход в такой конструкции будет один на три кольца. А потому, все переливы следует размещать вне зоны его доступности.

Базовая информация

Постулат 1. Располагайте правильно

Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.

По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:

• от дома – 5 м;
• от водоема – 30 м;
• от реки – 10 м;
• от колодца – 50 м;
• от дороги – 5 м;
• от забора – 3 м;
• от скважины – 25 м;
• от деревьев – 3 м

Постулат 2. Смотрите на УГВ

Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.

Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.

Постулат 3. Рассчитайте объем септика с запасом

Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.

В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.

Расчет объёма септика

Кол-во человек	Объем септика, м³ (рабочие значения)
Песок	Супесь	Суглинок	Глина
1	4	7	10	15
2	7	12	17	22
3	10	15	20	25
4	15	20	25	30
5	15	20	25	30
6	17	23	27	35
7	20	25	30	35

Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.

Постулат 4. Наймите людей для разработки котлована

Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.

Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.

Постулат 5. Заказывайте кольца с доставкой и установкой

Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.

Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!

Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.

Постулат 6. Используйте только рыжие трубы

Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.

Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.

Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.

Постулат 7. Поле фильтрации занимает большую площадь

Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².

Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.

Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.

Септик из колец — плюсы и минусы

1. Септик из ЖБ-колец приближается к показателям устройства из натурального камня. Бетон выдерживает большое давление, поэтому даже залповые сбросы не отразятся на функционировании системы. Срок эксплуатации — 50 лет.
2. Герметичность резервуаров. Дополнительные работы по гидроизоляции при установке септика проводятся, чтобы избежать попадания грунтовой воды, поскольку изнутри жидкость не просачивается.

Низкая себестоимость. Благодаря простоте конструкции септик можно устроить своими руками, не потребуется нанимать рабочих, покупать или брать напрокат спецтехнику.

Септик стоит дешевле, чем покупка полипропиленового резервуара. Помимо прочности и долговечности, емкости вместительны. Очищать систему нужно раз в 2 года.

имеет и недостатки:

1. Большой вес конструкции. Монтаж можно выполнить своими силами, но понадобятся средства малой механизации.
2. Система очистки не предотвращает возможного попадания сточных вод в расположенные ниже слои почвы. Со временем в бетонных стенках всегда появляются микроскопические трещины, потом они расширяются, снижается показатель герметизации швов, т.е. система разрушается. Так что такая схема канализации требует ответственного подхода. Для начала нужно выполнить целый ряд расчетов и только на их основании принимать решение о том, какой тип септика устанавливать.

Септик из колец подходит для хорошо дренированных грунтов при условии, что они не склонны к морозному пучению.

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

Подготовительный этап

Перед тем как сделать септик из железобетонных (жб) колец, необходимо провести подготовительную работу. Нужно будет провести расчет объема камер, далее должна быть составлена схема септика из бетонных колец. Затем подобрать удачное место для строительства, а также приобрести необходимые материалы.

Расчет объема камер

Септик из бетонных колец должен иметь достаточный объем. Это устройство работает эффективно, если сточные воды находятся в камерах достаточно долго. Чтобы произвести правильный расчет объема камер, нужно знать, сколько воды расходуют жильцы частного дома за сутки. Согласно нормам, в камере установки должен поместиться объем стоков, который образуется в доме за три дня.

Но как произвести расчет и узнать, сколько воды расходуется обитателями дома? Чтобы сделать расчет объема камер, стоит учесть, что каждый жилец в день примерно расходует около 200-250 литров воды. Таким образом, расчет суточного расхода проходит по формуле: расход воды умножаем на количество жильцов частного дома.

Составление схемы

После того, как будет произведен расчет объема камер, можно начать составлять схему септика для частого дома. Прежде всего, нужно решить, сколько камер будет иметь установка, это зависит от количества перерабатываемых стоков:

• Если в доме расходуется не более кубометра воды, то рекомендуется строить самодельный однокамерный септик;
• В том случае, если расход воды составляет от 1 до 10 кубометров, то нужно сооружать двухкамерный септик из бетонных колец;
• При расходе воды более 10 кубометров, нужно планировать изготовление установки, состоящей из трех камер, отстойников и фильтрационного колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец работали эффективно и не причиняли неудобства хозяевам дома и их соседям, необходимо грамотно выбрать место строительства:

• нельзя располагать его близко к дому, расстояние должно быть не менее пяти метров, а других построек (например, гаража) — метра;
• Необходимо располагать установку как можно дальше от источника поступления питьевой воды. Минимальное расстояние – 50 метров;

Где приобретать материалы?

Перед тем как начинать строительство септиков из колец, нужно приобрести материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец составляет, как правило, 1 метр, а вот их диаметр может быть разным. Выбирать размеры колец нужно с учетом того, какие размеры, согласно расчетам, должны иметь камеры.

Это интересно: Как работает септик — схема устройства и принцип работы

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

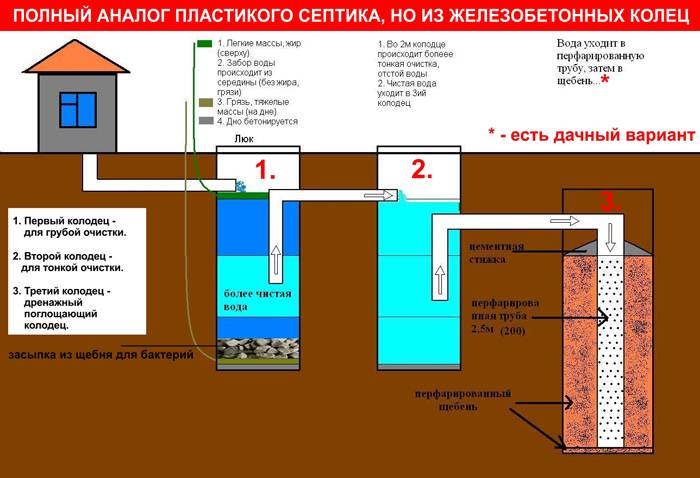

Устройство септика из двух резервуаров: схема

• В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
• Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
• Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
• Песок для выравнивания траншей под трубы.
• Щебень для фильтрационного колодца.
• Гидроизоляция для швов между кольцами, например, битум.
• Рубероид для внешней гидроизоляции емкостей.
• Цемент, жидкое стекло.
• Приборы для нарезки и соединения полиэтиленовых труб.
• Лопата.
• Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

Земляные работы

• по центру предполагаемого котлована ставят колышек;
• к нему привязывают бечевку;
• к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
• полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

• При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
• Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
• Подводят наружный канализационный трубопровод.
• В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
• В отверстия устанавливают фитинги.
• К первому резервуару монтируют вентиляционную трубу.
• Укладывают соединяющие трубопроводы.
• Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
• Покрывают снаружи все емкости рубероидом.
• При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
• Устанавливают перекрытия и люки.
• Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

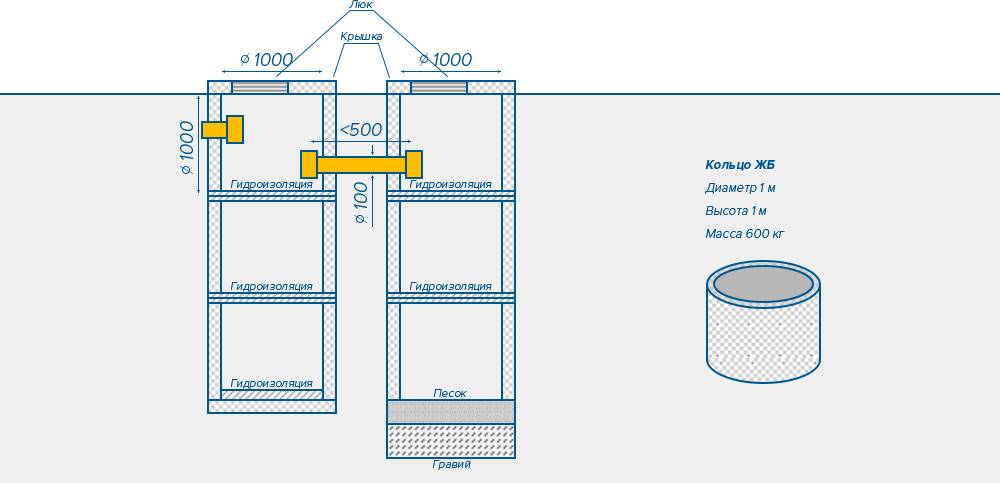

Схемы устройства канализации

Основным принципом изготовления резервуара для сточных вод из этого материала, является соблюдение уклона по ходу размещения отдельных секций. Уклон создаётся соединением промежуточными элементами – трубами, его величина должна быть в пределах 1-3 миллиметров на метр протяжённости системы.

При меньшем уклоне может происходить задержка твёрдых составляющих слива. Такой же эффект наблюдается и при большем уклоне – вода стекает быстрее, чем перемещаются загрязнения. Таким образом формируется засор в трубе, который нужно удалять с применением специальных средств.

На приведённой схеме устройства для очистки сточных вод указаны все основные элементы конструкции, назначение которых буде описано ниже.

Место размещения конструкции

При проектировании септика санитарную зону размещают таким образом, чтобы в питьевую воду и плодородную почву не могли проникнуть органические отходы. Для этого при выборе места стоит руководствоваться санитарными и строительными нормами и правилами.

Правильное расположение системы очистки на участке регламентируют:

• СНиП 2.04.03.85. В нем прописаны правила строительства наружных канализационных сооружений.
• СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования для создания зон, являющихся экологически опасными.

Согласно нормам, чтобы избежать размокания фундамента в случае аварийных протечек, септик нужно размещать ниже, чем расположен дом.

Несоблюдение этих требований может привести к появлению риска, при котором неочищенные стоки проникнут в водоносные грунтовые слои (+)

При выборе места обязательно стоит учитывать наличие водоемов с проточной водой, выдерживая расстояние до них в 5 м. Расстояние от деревьев должно составлять 3 м, от кустарников – сокращено до одного метра.

Необходимо также знать, где проложена газопроводная подземная труба. Расстояние до нее должно составлять не менее 5 м.

Поскольку возведение камер очистителя из колец предполагает устройство котлована и применение спецтехники, при выборе места стоит обеспечить свободное пространство для ее подъезда и маневрирования

Но учитывайте, что непосредственно над местом заглубления очистного сооружения машины ставить нельзя. Своим весом они могут разрушить всю конструкцию.

Место размещения конструкции

При проектировании септика санитарную зону размещают таким образом, чтобы в питьевую воду и плодородную почву не могли проникнуть органические отходы. Для этого при выборе места стоит руководствоваться санитарными и строительными нормами и правилами.

Правильное расположение системы очистки на участке регламентируют:

• СНиП 2.04.03.85. В нем прописаны правила строительства наружных канализационных сооружений.
• СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования для создания зон, являющихся экологически опасными.

Согласно нормам, чтобы избежать размокания фундамента в случае аварийных протечек, септик нужно размещать ниже, чем расположен дом.

Несоблюдение этих требований может привести к появлению риска, при котором неочищенные стоки проникнут в водоносные грунтовые слои (+)

При выборе места обязательно стоит учитывать наличие водоемов с проточной водой, выдерживая расстояние до них в 5 м. Расстояние от деревьев должно составлять 3 м, от кустарников – сокращено до одного метра.

Необходимо также знать, где проложена газопроводная подземная труба. Расстояние до нее должно составлять не менее 5 м.

Поскольку возведение камер очистителя из колец предполагает устройство котлована и применение спецтехники, при выборе места стоит обеспечить свободное пространство для ее подъезда и маневрирования

Но учитывайте, что непосредственно над местом заглубления очистного сооружения машины ставить нельзя. Своим весом они могут разрушить всю конструкцию.

Устройство фильтрационного колодца

Такой резервуар можно монтировать исключительно на грунтовую основу, которая хорошо пропускает жидкость и впитывает ее. Когда под условным дном находятся пески, гравийно-галечниковые или щебенистые грунты, тогда очищенные стоки будут беспрепятственно проникать в почву.

В нижней части колодца примерно на метр насыпают грунтовый фильтр, при этом необходимо, чтобы фракции засыпки становились меньше в процессе увеличения высоты. Сначала на дно насыпают песок слоем 30 – 40 сантиметров, поверх него формируют слой мелкофракционного гравия толщиной 30 – 40 сантиметров. Как правило, верхним фильтрующим ярусом является крупный щебень или гравий, который засыпают слоем 20 – 30 сантиметров.

Если планируется утилизация сточной жидкости через дно и стенки, тогда нижнее кольцо дренажной системы делают перфорированным. Его монтируют согласно той же технологии, что и изделия с цельными стенами. В пустоты между стенами котлована и кольцами насыпают щебенку.

При создании поля фильтрации используют перфорированные трубы. Их помещают на гравийно-песчаную «подушку», которая обеспечивает проникновение очищенных сточных масс в грунтовые пласты, расположенные ниже, а сверху покрывают геотекстилем и потом засыпают землей.
