Комплекс дренажной канализации
Корпус колодцев, в которых находятся элементы разводки системы дренажа, предназначенного для сбора и отвода грунтовой воды, лучше делать круглым. При выполнении их стенок из кирпича удобен 400 мм внутренний диаметр окружности, из бетона – 700 мм диаметр.
Распределительный колодец не возводится выше 400 мм, иначе работать с разводкой внутри него будет неудобно. Кирпичные стенки изнутри обязательно штукатурятся и железнятся. Снаружи их допустимо гидроизолировать глиной или битумной обмазкой.
Горловины всех распределительных колодцев нужно закрыть крышками из железобетона, пластика или просмоленных досок. Поверх укладывается теплоизолятор – плитный пенополистирол с поверхностной отсыпкой грунта 200-400 мм слоем.
Сечение канала под укладку дрен нельзя выбирать произвольно. Работа системы фильтрации зависит от этого
Согласно направленности стоков колодцы оборудуются одно-, двух- и трехсторонними водозаборными отводами – открытыми выводами труб, перекрываемыми задвижками-шиберами вертикального хода. Деревянные шиберы понадобятся для регулировки подачи воды и при ремонте колодца.
На дне водораспределительных колодцев формируются открытые лотки из бетона, ведущие от подающей трубы к принимающим трубам дренажа. Высота лотков должна равняться диаметру наиболее крупной трубы, заходящей в колодец. Их дно выводится на уровень нижней стенки труб.
В полимерных дренирующих трубах (их нижней части) пропиливаются щели 15 мм ширины, высотой примерно до половины диаметра трубы. Пропилы с шагом 1000 мм обеспечат равномерный сток осветленной сливной воды в грунт.
Дну дренажных траншей придается трапецеидальная форма. В них 100-150 мм слоем отсыпается гравийная или щебенчатая подушка с крупностью зерна 15-25 мм. В принципе, чем толще подстилающий слой щебня (гравия) – тем лучше будет идти фильтрация стоков.
После придания заданного уклона поверхности отсыпки, на нее выставляются дренажные трубы. Поверх них 50 мм слоем насыпается гравий или щебень, затем грунт вровень с уровнем почвы.
Дрены не должны соединяться между собой. Перемещение сливных вод в них производится только через распределительные колодцы
Дистанция между септиком и распределительными колодцами зависит от типа грунта на участке. Необходимое число колодцев, от которых протянуты параллельные дрены – два и более.
Характеристики сточно-фильтрационного комплекса в зависимости от типа грунта:
- Песок. Две дрены протяженностью 18 м каждая, с 1,5 м промежуточным расстоянием между ними. Площадь поля фильтрации – 70 м2;
- Супесь. Пять дрен, каждая длиной 19 м, шаг между ними 2,5 м. Площадь поля фильтрации – 231 м2;
- Легкий суглинок. Семь дрен длиной 18,5 м, между ними выдерживается 3 м дистанция. Площадь поля фильтрации – 495 м2.
Чтобы в дренирующих трубах не формировались воздушные пробки и отводился свойственный процессу переработки стоков метан, дренажной системе потребуется приток воздуха. В конец каждой дрены необходимо встроить стояк из трубы 100 мм диаметра, подняв его на 400-500 мм над грунтом.
Основные типы сливных ям
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
Цены на септики
септик

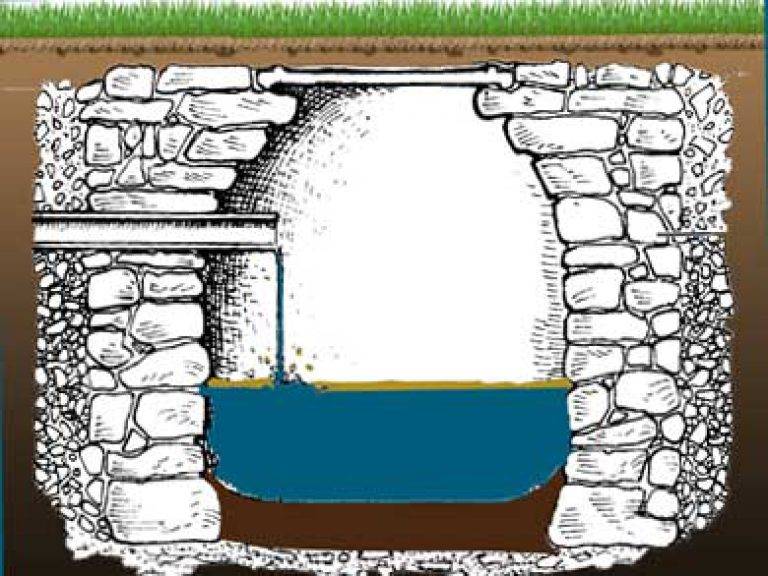

В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходит через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.
Нужен ли люк
Вместо люка для двух отделений выгребной ямы можно использовать трубы диаметром 160 мм со специальной заглушкой. Над каждым отделением до заливки бетона нужно установить по такой трубе высотой 40 см.
Люк, как на водопроводном колодце, в этой ситуации не нужен. Выгребная яма этого типа не предполагает того, что в нее нужно будет спускаться. Установленных труб вполне достаточно для того, чтобы по необходимости открыть заглушку и с фонариком осмотреть камеры. Также диаметра этих труб достаточно даже для ситуации, если потребуется произвести откачку жидкости.
Важно! Монтировать полноценный люк и опускаться полностью в камеру выгребной ямы опасно. В процессе накопления жидкости и естественных химических процессов в камерах может образовываться большое скопление газов. Соответственно это может спровоцировать удушье или сильное отравление
Соответственно это может спровоцировать удушье или сильное отравление.
Если в дальнейшем вы планируете уложить в месте, где расположена выгребная яма, тротуарную плитку, газон или другое покрытие, то такие технологические трубы будут выглядеть не очень эстетично. Проблема решается при помощи специального небольшого люка размером 200х200 или 300х300 мм. Есть люки классической формы, а есть стилизованные под камень или другие предметы.
Если говорить о фановой трубе для вентиляции выгребной ямы, то ее можно вывести в дом и дальше на крышу. В этом случае вентиляция осуществляется по наиболее удобной технологии. А вот устанавливать вентиляцию непосредственно из ямы наружу не стоит, так как с эстетической стороны это будет выглядеть не очень привлекательно.
Это примерный план строительства кирпичной выгребной ямы по всем правилам. Стоимость такой постройки составит около 70 000 рублей. Конечно, можно создать выгребную яму и более простой конструкции с отхождением от норм. Однако нужно учитывать, что сегодня требования к малоэтажному строительству (а к нему относятся и выгребные ямы) очень строгие.
Устройство сливной ямы с переливом в частном доме: правила и рекомендации
При оборудовании выгребной ямы на участке, следует соблюдать следующие правила:
- глубина ямы не должна превышать 3 м, чтобы не затруднять откачку ила со дна канализационной накопительной емкости, (длина всасывающего шланга вакуумной ассенизаторской машины не больше 3 м);
- грунтовые воды должны проходить ниже дна выгребной ямы, в противном случае будет наблюдаться их загрязнение, что незамедлительно скажется на качестве воды в питьевых источниках;
- к сливной яме должен быть свободный подъезд ассенизаторской техники для обслуживания;
- расстояние от дома и хозяйственных построек до ямы должно быть не менее 10 м, а до забора 2 м;
- выгребное сооружение должно быть герметичным.
Рекомендуемый оптимальный объем сливной ямы должен быть не более 6 кубометров. Это позволит избежать трудностей в её обслуживании. По нормам расход воды в сутки на человека составляет 200 литров.
Исходя из данного показателя, можно легко посчитать, за сколько дней будет наполняться стоками герметичная выгребная яма в частном доме на 6 кубов, если в доме проживает три человека.
200 л*3 чел. = 600 литров
Значит, на образование шести кубометров понадобиться десять дней:
6000 л: 600 л в сутки = 10 суток
Как правильно сделать выгребную яму
В прежние времена было разрешено использовать негерметичные выгребные ямы. Небольшой объем стоков (около 1 кубометра в сутки) постепенно уходил из бездонной ямы в песчаный или супесчаный грунт.
Однако сейчас они попали под запрет ввиду того, что хозяйственно-бытовые стоки заражают грунт и неизбежно попадают в подземные воды, а оттуда в водоемы и источники водоснабжения.
Негерметичные сточные ямы пользовались большой популярностью, так как на длительный период времени освобождали владельца от обслуживания выгребного сооружения. Лишь изредка требовалось удаление ила. Применение специальных биопрепаратов помогало разжижать осадок, и минимизировать обслуживание ямы. Однако, проблема загрязнения грунта не решалась.
Как сделать выгребную яму чтобы не откачивать стоки часто
Но что делать, если средств на современное очистное сооружение нет? А также нет желания тратиться на периодическую откачку герметичной сливной ямы?
Есть один вариант – это выгребная яма с переливом. В ее основе сооружение, разделенное перегородкой с отверстиями в верхней части.
В первую герметичную секцию сливаются сточные воды из дома, частично отстаиваются и осветляются, а достигнув переливных отверстий, попадают во вторую секцию, у которой вместо дна насыпан фильтрующий слой из песка и щебня. По сути, это двухкамерный септик.
Пользование выгребной ямой с переливом потребует обязательного применения биопрепаратов, которые нужно будет добавлять в канализацию. В их основе может быть до 12 видов бактерий, которые питаются только «своим» видом органических соединений.
То есть, существуют бактерии, которым для жизнедеятельности необходимо расщеплять либо жиры, либо целлюлозу и так далее. Данным микроорганизмам удается разложить на простые и безопасные составляющие приблизительно 80% всех загрязнений.
Таким образом, в первой секции сливной ямы происходит достаточное очищение сточных вод, а во второй секции им еще предстоит фильтрация.
Выгребная яма с переливом при добавлении в нее биопрепаратов перестает выделять неприятные запахи, осадка образуется в несколько раз меньше, а значит, откачка и очистка его проводится намного реже. Очищенная вода уходит в грунт, не вызывая ни его загрязнения, ни заражения подземных вод.
Выгребная яма из бетонных колец
Выгребная яма из бетонных колец
Есть и другой вариант – он стоит дороже, зато готовая конструкция будет выглядеть органичнее. Кирпичные ямы зачастую прямоугольные либо квадратные, но использование Ж/Б колец позволяет добиться идеально круглой формы. Это предотвратит излишнюю нагрузку на стены и, как результат, их разрушение. Единственный недостаток варианта заключается в том, что для работы может потребоваться спецтехника, ведь бетонные цилиндры весят очень много.
Как правильно соорудить выгребную яму
Этап первый. Подбор колец
Устройство накопительного септика из бетонных колец
Сегодня бетонные кольца производятся в нескольких модификациях, отличающихся друг от друга диаметром (он варьируется в пределах 70-250 см). Для выгребной ямы больше всего подходят изделия с диаметром в 1 м и с такой же высотой. Для среднестатистического дома понадобится пять колец, общий полезный объем которых составит 5 м³. Если по расчетам объем должен быть большим, то возьмите другие Ж/Б кольца или купите изделия с большим диаметром.
| Габариты (диаметр внутренний × диаметр наружный × высота), мм | Объем, м3 | Масса, кг |
|---|---|---|
| 700×800×290 | 0,05 | 130 |
| 700×840×590 | 0,10 | 250 |
| 700×840×890 | 0,15 | 380 |
| 1000×1160×290 | 0,08 | 200 |
| 1000×1160×590 | 0,160 | 400 |
| 1000×1160×890 | 0,24 | 600 |
| 1500×1680×290 | 0,13 | 290 |
| 1500×1680×590 | 0,27 | 660 |
| 1500×1680×890 | 0,40 | 1000 |
| 2000×2200×590 | 0,39 | 980 |
| 2000×2200×890 | 0,59 | 1480 |
Такие кольца классифицируются и по особенностям конструкции на две большие группы:
- плоские;
- с замком.
В первом случае края изделий обычные, плоские, а во втором – оснащены замковыми соединениями «паз-гребень». Кольца с замком очень удобны, поскольку не только обеспечивают простоту установки, но и надежно герметизируют всю яму.
Комплект материалов для устройства выгребной ямы
Этап второй. Строительство
Шаг 1. Вначале выкопайте котлован
Важно, чтобы его размеры примерно на 40 см превышали диаметр колец. Глубина ямы должна превышать общую высоту всех колец где-то на 25-30 см
Вначале выкопайте котлован
Шаг 2. Выровняйте и утрамбуйте дно ямы, после чего засыпьте его 2-сантиметровым слоем крупнофракционного песка. Полейте песок водой, уплотните. Так вы создадите своеобразную «подушку», на которую и будет произведена дальнейшая установка.
Шаг 3. Дальнейшие события будут развиваться по одному из двух возможных сценариев:
- первым устанавливается кольцо с дном;
- устанавливаются обычные кольца.
В первом случае вы избавитесь от трудоемкой процедуры заливки основания; это самый простой вариант, поэтому рекомендуется использовать именно это. Но если по той или иной причине не удалось приобрести кольцо с днищем, то придется производить заливку дна бетоном.
Для этого на дно ямы уложите в виде решетки арматурные пруты, после чего свяжите их между собой стальной проволокой.
Затем приступайте к приготовлению раствора. Замешайте для этого цемент, воду, песок и щебень в пропорции 1:0,5:2:3. Используйте минимум «четырехсотый» цемент, а если марка будет ниже, то уменьшите объемы наполнителей. Для замеса можете использовать бетономешалку, а можете выполнить работу вручную, используя лопату. Но помните: раствор должен быть приготовлен в таком объеме, чтобы дно ямы было залито за один заход, без последующих замешиваний.
Залейте бетон, распределите его по всей поверхности. Проштыкуйте его острым предметом для удаления воздушных пузырьков.
Этап третий. Установка колец
Установка колец
Вручную кольца в яму не опустить, ведь весят они достаточно много. Для этого потребуется автомобильный кран. На каждом кольце есть четыре крепежных элемента, выполненные в виде ушек (за них изделия и поднимаются). Для изготовления таких ушек используется катанка, диаметр которой составляет минимум 0,6 см.
Как только первое кольцо будет опущено, выровняйте его и выставите при помощи уровня. После этого можно опускать остальные. Стыки между кольцами заделайте герметиком на основе цемента, а все стенки конструкции – внешние и внутренние – обработайте битумной мастикой.
Обмазка выгребной ямы из бетонных колец мастикой
В конце устанавливается крышка. Когда автокран поднимет и установит крышку на место, герметизируйте стыки между ней и последним цилиндром. После этого засыпьте пустоты между стенками конструкции и стенками ямы.
Обратная засыпка
Как видим, ничего сложного в этом нет. Безусловно, придется выполнить трудоемкие земляные работы и оплатить аренду спецтехники, но хорошая канализация в частном доме просто необходима, поэтому все затраты вполне оправданы.
Из чего можно строить
Для герметичных ям используют:
- Старые пластиковые или металлические ёмкости. Это один из бюджетных вариантов строительства.
- Бетонные кольца большого диаметра (колодец герметизируется!) или бетонный раствор. Предварительно строится опалубка из древесины, в которую заливают раствор. Такой вид сооружения полностью герметичен. Дополнительно стены и дно можно обработать раствором герметика.
- Промышленные колодцы из полимеров – достаточно дорогое решение проблемы с канализационным сливом. Но его установка не требует дополнительных трудовых затрат.
Для фильтрующих ям подходит:
- Кирпич. С помощью такого строительного материала легко добиться хорошей проницаемости стен для воды. Дренажные отверстия обычно выполняют в нижней части ямы, как дополнение к засыпному фильтру.
- Специальные бетонные кольца, которые уже имеют дренажные отверстия.
- Автомобильные покрышки – пожалуй, самый бюджетный строительный материал, способный обеспечить качественное впитывание жидкости в грунт.
- Старые металлические или пластиковые ёмкости – универсальный способ постройки как герметичного, так и фильтрующего колодца. В последнем случае в дне прорезаются отверстия или высверливаются дыры.
Назначение сливных колодцев
Яма, так еще называют сливной колодец, является конечной точкой в системе эксплуатации автономного водопровода, позволяющая жильцам максимально удобно пользоваться коммуникацией.
Любой загородный дом или дача, обустроенные функционирующим водопроводом, необходимо обеспечивать сливом, имеющим достаточную глубину. Без него строительство водопроводной системы не имеет смысла, поскольку маленькие населенные пункты, как правило, не имеют центральной канализации.
Слив возле дома бывает разных типов. Они отличаются конструкционным устройством, но их назначение одинаковое – своевременное и полное отведение отработанной жидкости. В такие колодцы не сливают стоки из туалетов.
