Какую трубу выбрать для подземного водопровода

Проблемы, возникающие при монтаже труб в земле

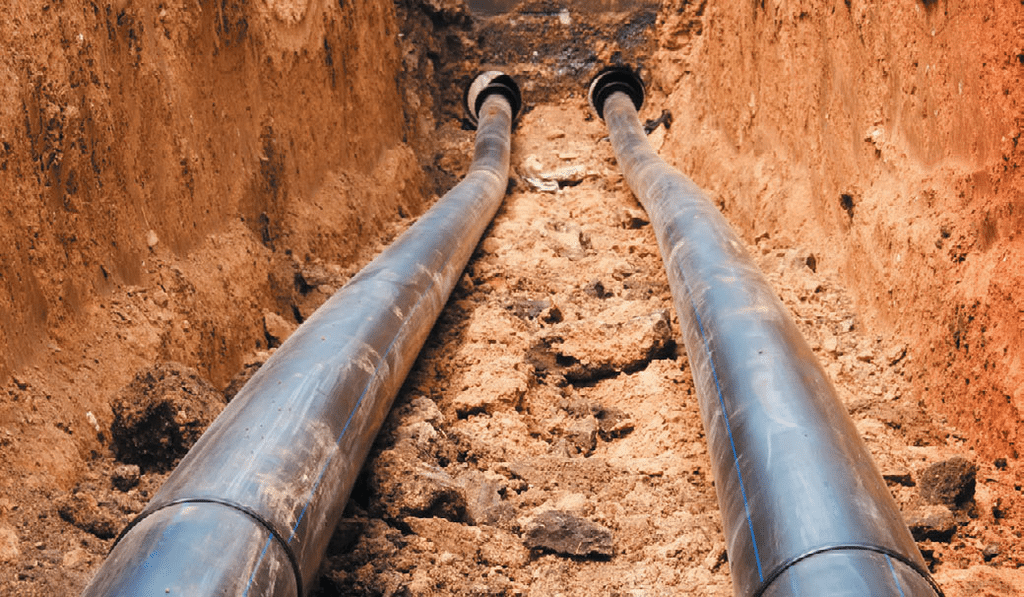

Траншейный метод прокладки водопроводных труб, несомненно, оптимален для большинства участков. Но стоит также упомянуть и о сложностях, которые могут возникать при монтаже полипропиленовых труб и труб ПНД в земле, а также о способах их решения.

Структура почвы ограничивает возможность копки на необходимую глубину. Если почва слишком твердая, и это создаёт неудобства при копке траншеи, рекомендуется дождаться более влажного времени года для начала работ. Увлажненный грунт гораздо проще обрабатывать ручными инструментами.

Слишком рыхлая, постоянно осыпающаяся почва может спровоцировать появление серьезных проблем при эксплуатации трубопровода, зарытого в траншею. Поэтому при таком типе грунта лучше монтировать водопровод методом прокола. Укладывается сначала стальная труба, затем в её полость — пластиковая. Рыхлый грунт также может укрепляться специальным геотекстилем.

На участке находится объект (например, строение), который мешает прямолинейной прокладке труб. В данном случае более рациональным решением будет проводить водопровод бестраншейным методом прокладки. Трубопровод также можно дополнительно изолировать с помощью стального кожуха.

Для укрепления траншеи, проложенной в рыхлом грунте, можно применить геотекстиль

Как соединить трубы ПНД

Существует также два вида соединений: неразъемное и разъемное

Оба способа позволяют создать надежное сцепление, но каждый из них имеет свои плюсы и минусы, которые важно учитывать при монтаже трубопроводов

Соединение с помощью сварки

Сварочное соединение полиэтиленовых труб производят встык, методом диффузной сварки. Принцип стыковки основан, на способности полимеров смешиваться при нагреве. Диффузия (взаимное проникновение) материалов деталей происходит на молекулярном уровне. В результате получается монолитное соединение, которое по прочности не уступает корпусу трубы.

Для работы потребуется:

  • специальный сварочный аппарат;
  • зажимы для центровки труб;
  • торцеватель.

Алгоритм проведения работ:

  • Материал обрезают строго перпендикулярно направляющей. Срезы должны быть ровными и чистыми.
  • Закрепляют материал жестко зажимами (позиционер).
  • Зачищают срезы при помощи торцевателя.
  • Производят одновременный нагрев срезов при помощи сварочного аппарата. Время нагрева зависит от толщины стенки трубы и указывается в специальных таблицах.
  • Соединяют нагретые края встык, прижимая их физическим усилием. Дают соединению остыть.

Электромуфтовая сварка

Сварка с использованием электрофитингов является более простым процессом. Она не требует специальных навыков, но без сварочного аппарата не обойтись. Требования к подготовке срезов остаются высокими.

Электромуфтовую сварку используют для монтажа трубопровода в труднодоступных местах.

Суть процесса заключается в том, что фитинг имеет встроенные нагревательные элементы и контакты, которые выведены наружу. При подключении электрофитинга к сварочному аппарату детали плавятся и соединяются. Такой метод также можно назвать диффузной сваркой, поскольку отличия здесь только в технологии.

Процесс выглядит так:

  • Трубы отрезают по размеру, с учетом муфты.
  • Срезы обязательно под углом в 90 градусов. Их следует зачистить от заусенец и обезжирить.
  • Подготовленные края вставляют в муфту.
  • Подключают встроенные электроды к аппарату электросварки.
  • Время сварки определяется по штрихкоду фитинга.

Соединение с помощью фитингов

Для самостоятельного монтажа водопровода или канализации в доме достаточно надежными будут соединения при помощи обжимных фитингов. Производители предлагают массу вариаций, позволяющих собрать любую конфигурацию трубопровода.

Схематично процесс соединения ПНД материалов с помощью фитингов можно описать следующим образом:

  • Подготавливаем трубу, делая строго перпендикулярный срез. Его следует очистить от заусенец и грязи.
  • Раскручиваем фитинг, снимая синюю гайку.
  • Последовательно, начиная с гайки, надеваем все детали на трубу.
  • Вставляем конец трубы в фитинг, проталкивая до середины.
  • Гайкой фиксируем соединение. Для надежности затягиваем ключом.
  • Повторяем операцию со второй трубой.

Виды разъемных фитингов для ПНД трубопроводов

Производители предлагают весь ассортимент возможных соединений.

Разъемные фитинги бывают:

  • для соединения прямых участков — муфты;
  • для разводки – тройники;
  • для обводов – уголки:
  • запорная арматура – вентили;
  • для перехода на металлические трубы – обжимные фитинги с резьбой (внутренней, наружной);
  • для перехода на другой диаметр.

Соединение в раструб

До того как муфты и фитинги стали доступны на строительных рынках, в прокладке трубопровода широко применялся способ соединения в раструб. Технология заключается в компоновке труб разного диаметра: одну трубу вставляют в другую и герметизируют стык. Для герметизации используют прорезиненную муфту, предварительно надетую на широкий срез трубы.

Какой способ лучше

Для подземного водопровода лучше применить способ сварки встык. Такое соединение гарантирует долгую работу системы без протечек. Процесс сварки труб быстрый, с работой справится один человек.

Особенности выбора водопроводных труб для прокладки в земле

Какую разновидность трубы выбрать для будущего водопровода, зависит еще и выбранного источника воды и типа грунта, преобладающего на участке.

При магистрали в качестве прямого источника воды тип труб не принципиален. Как и в любом другом случае, магистральный водопровод прокладывается на глубину на 0,5 м ниже нулевой точки промерзания грунта. Обычно расстояние от поверхности земли до этого предела составляет 1,2-1,5 м. При прокладывании водопровода от скважины необходимо либо приобретать трубы, обладающие высокой устойчивостью к холоду, либо как следует утеплять трубопровод

Стальные водопроводы менее чувствительны к низким температурам, но, имея ввиду остальные их недостатки, лучше обратить внимание на полипропиленовые конструкции с учетом теплоизоляции

Чтобы водопровод выполнял свои функции в холодное время года, трубы нужно утеплять

Если водопровод планируется как средство подачи воды для полива, то для него необязательно приобретать трубы из слишком плотного материала. Такой тип водопроводной системы позволяется углублять на небольшое расстояние от поверхности грунта.

В зависимости от типа грунта подбор труб может иметь следующие особенности:

  • песчаный, рыхлый и глинистый грунт. Не особо грубая структура такой почвы делает возможной прокладку труб из лёгких материалов: металлопластика и гибких разновидностей пластика (ПНД, ПВХ). В данном случае грунт не будет оказывать на трубопровод давления и не создаст препятствий при копке траншеи под водопровод. Если необходима установка в глинистую почву водопровода с широким диаметром, лучше использовать гофрированные трубы;
  • каменистая, твердая почва. Трубопровод на участках с проблемной почвой должен быть плотным настолько, чтобы выдерживать высокую нагрузку. Лучше воспользоваться бестраншейным методом установки водопровода, использовав метод прокола (в полость стальной трубы помещается пластиковая меньшего диаметра). Исключительно пластиковые трубы, тем более с траншейным методом установки, не подойдут, так как не будут способны выдерживать давление длительное время.

Фитинги для пластиковых труб

При создании дачного водопровода из пластиковых труб важно правильно выбрать не только вариацию этого материала, но и подобрать к нему необходимые фитинги. Чаще всего используются такие:

  • соединительные муфты для осуществления герметичности стыков труб одинакового диаметра;
  • переходные муфты для соединения труб разных диаметров и подключения к основной магистрали;
  • муфта-тройник для легкого отвода жидкости;
  • муфта с резьбой для комбинирования трубы с давно существующей водопроводной системой с помощью резьбовых соединений;
  • фланцевое соединение для подключения к коллектору сброса воды;
  • муфта-«седелка» для подключения трубы меньшего диаметра к основной магистрали;
  • муфта-заглушка для создания герметичности конца трубопровода или для отключения.

Кроме того, с учетом того, что трубы из ПНД, к примеру, не сгибаются под прямым углом, существуют специальные соединительные поворотные фитинги.

Существуют и иные варианты фитингов. В любом магазине при выборе труб помогут выбрать и дополнительные подходящие элементы.

Утепление водопроводных труб

Правильно выбранная разновидность труб и глубина их укладки позволяют избежать замерзания воды в трубопроводе в холодное время года. Но большинство наружных водопроводов всё же нуждаются в дополнительной защите. Проложенные в грунте водопроводы находить и доставать довольно проблематично, поэтому лучше заранее обеспечить трубам качественное утепление. Утеплить трубу, проведённую под землёй, можно одним из доступных способов.

Укладка трубопровода в футляре. Основной, действующий водопровод прокладывается внутри трубы с большим диаметром. В промежутках между стенками труб образовывается воздушная подушка, сохраняющая тепло воды в основной трубе. Этот способ часто используется при бестраншейной укладке наружного водопровода.

Заливка трубопровода полистиролбетоном (пенобетоном). Теплоизоляция представляет собой монолитный слой из лёгкого пористого бетона.

Обматывание водопроводной трубы утеплителем. Климатическая защита полипропиленовых труб и труб ПНД можно осуществить с помощью пенополиуретана или плотного пенопласта. Эти материалы достаточно устойчивы к влаге, долговечны, и, что самое главное, не привлекают мелких грызунов.

Обматывание водопровода нагревательным кабелем. Кабель можно проложить как внутри трубы, так и на её поверхности. Прокладывать кабель стоит либо спиралеобразно вокруг трубы, либо двумя параллельными линиями (тепла от одной линии может оказаться недостаточно). Наиболее экономным вариантом является обматывание кабеля волнистой линией.

Повышение давления в водопроводе. Возможность повышать давление трубопровода имеется не во всех системах, однако, данный способ является одним из самых эффективных. Жидкость в трубах при высоком давлении не замерзает даже при отсутствии физической теплоизоляции.

В дополнительном утеплении не нуждаются системы, которые будут использоваться для полива. Промерзание воды в поливном водопроводе не страшно, так как эксплуатироваться он будет преимущественно в теплое время года

Но, когда происходит укладка такого типа трубопровода, стоит обращать внимание на его морозостойкость, так как зимой может испортиться сама структура материала труб

Разновидности труб

Еще в последнее десятилетие прошлого века не задумывались о выборе труб для оснащения подземных водопроводов. Повсеместно использовались в основном только металлические коммуникации. Сегодня выбор настолько разнообразный, что даже строители не всегда правильно определяют из каких труб обустроить подземный водовод. Производители предлагают следующие разновидности коммуникационных изделий:

  • полипропиленовые;
  • металлопластиковые;
  • поливинилхлоридные;
  • металлические;
  • полиэтиленовые.

Все виды представленных в перечне труб имеют свои модификации. Подбирать комплектующие для подземной коммуникации следует с учетом их характеристик, типа грунта, в котором будет вестись прокладка водоводной системы.

Полипропиленовые трубы

Выпускаемые производителями изделия широко распространены из-за простоты монтажа. Существует три разновидности:

  • полипропиленовые;
  • армированные стекловолокном;
  • усиленные алюминиевым слоем.

Обычные пропиленовые трубы PP используются в подземных коммуникациях для холодного водоснабжения.

Армированные стекловолокном PPFIBER применяются для подземных трубопроводов холодной и горячей (до +90℃) жидкости. Коэффициент тепло-расширения в два раза ниже, чем у обычных полипропиленовых труб. При монтаже следует учитывать эту особенность.

Полипропиленовые с армослоем из алюминия PPALUX используются в горячем водоснабжении, с T℃ жидкости +95. Высоко-стойкие к повышенному давлению при нагреве. Могут использоваться и для передачи холодной воды, но экономически невыгодны.

Металлические трубы

Высокая прочность металлических труб позволяет выдерживать гидроудары, избыточное давление, внешнее механическое воздействие. Достоинства впечатляющие, но водопроводные системы, смонтированные под землей, требуют регулярного техобслуживания, проведения периодических ремонтов. Основные недостатки металлических коммуникаций:

  • корродирование, внутреннее и наружное;
  • образование конденсата;
  • появление и постоянное нарастание отложений извести и других твердых частиц;
  • сложность монтажа.

Стоимость трубопроводов из металла значительно выше пластиковых аналогов. Для подземной магистрали лучше выбрать современные материалы.

Металлопластиковые трубы

Изделия выполнены в виде трехслойной конструкции. Внутри и снаружи металлопластиковые трубы сделаны из слоев пластика. Внутри них расположена оболочка из алюминия.

Мягкий металл предоставляет возможность изгибать трубы. Одновременно алюминий усиливает конструкцию. Делает трубу устойчивой к внешним механическим воздействиям.

Основные преимущества металлопластиковых труб:

  • малый вес;
  • длительная эксплуатация;
  • простой монтаж;
  • невосприимчивость к примесям в воде.

Следует учитывать, что большие температурные скачки могут сильно повредить трубопроводную систему. Обычно металлопластик выбирают для трубопроводов разводящих холодную, горячую жидкость внутри помещений с круглогодичной плюсовой температурой.

Полиэтиленовые трубы

Пластиковые изделия относительно новый вид продукции, отличной альтернативе металлоконструкциям. Материал не ржавеет, с течением времени в нем не образуются течи, пробоины.

Основные особенности пластиковых подземных коммуникаций для транспортировки воды:

  • низкая стоимость;
  • простой монтаж;
  • установка без спецоборудования;
  • легко найти комплектующие для сборки трубопровода.

Для подземной магистрали водовода лучше всего подходят полиэтиленовые изделия низкого давления ПНД PN10. Они не изменяют качества передаваемой жидкости. Высокая плотность изделий, расчитаны на давление до 10 атм., не влияет на их гибкость. С использованием трубогиба можно легко придать трубе нужную форму. Следует учитывать, что полиэтилен чувствителен к холоду, поэтому подземным коммуникациям требуется надлежащая теплоизоляция.

Разновидности водопроводных труб

Очень часто людям на дачных участках необходимо столкнуться с вопросом об обустройстве дома именно холодным водоснабжением, менее частыми бывают случаи с горячим. Такие дома находятся вдали от города, и данные коммуникации здесь практически недоступны.

Укладка трубы ПНД под землю

Для того чтобы подача холодной воды проходила без задержек, можно воспользоваться следующими советами:

  1. Стальные трубы обладают достаточно высокой прочностью. Они доступны по своей цене и у них достаточно низкий коэффициент теплового расширения. У таких труб есть свои недостатки. Все дело в том, что стальные изделия достаточно тяжелые, монтаж их сложный, а то, что происходит некоторое уменьшение всего рабочего сечения по истечению времени, заставляет искать возможную альтернативу. То, насколько быстро или медленно металл под землей поддается коррозии, является второстепенным фактором. Помните, что скорость коррозии стальных трубопроводов составляет не более 0,1 миллиметра в год. Исходя из этого, можно сказать, что такие трубопроводы можно использовать в течение сорока пяти или даже пятидесяти лет.
  2. Пластиковые. К категории пластикового водопровода относятся все изделия из полиэтилена (ПЭ), трубы из полипропилена (PP), и трубы из поливинилхлорида(ПВХ). Главными достоинствами этого водопровода считаются их гибкость, легкость, полнейшая химическая инертность и, конечно же, достаточно высокая пропускная способность. Благодаря гибкости пластиковых трубопроводов, их прокладка позволяет сооружать достаточно сложные системы. Недостатков пластикового водопровода немного. Первый их не достаток – это низкая механическая прочность, но для прокладки пластиковых труб в грунт это не имеет никакого значения. Второй их не достаток – неустойчивость к высоким температурам.
  3. Металлопластиковый водопровод. К такому типу водопроводов относятся полимерные трубы, водопроводные трубы, которые армированы алюминием. Они сильно превосходят пластиковые по своей прочности, по температурной устойчивости. Данные устройства можно применять не только для холодного водоснабжения, но и для горячего. Более того, их можно использовать даже для отопительных систем. Единственный недостаток таких труб – это их высокая себестоимость.

Трехслойная металлопластиковая трубя PE-AL-PERT подойдет для подачи для теплой воды

Для того, чтобы проложить водопровод на своей даче, необходимо учитывать множество различных факторов, а именно: каково расстояние от первого источника водоснабжения, характер этого самого источника (скважина или магистраль).

Не меньшее значение имеет и качество того грунта, в котором будет размещен этот водопровод.

Важным фактором является глубина залегания, необходимое для потребления количество воды и многое другое.

При укладке подземного водопровода важно просчитать каждый шаг и выбрать выгодный вариант

Требования к трубам под землей

Какими качествами должны обладать трубы, укладываемые в траншею:

  1. Не бояться влажного грунта и не подвергаться коррозии.
  2. Не взаимодействовать со щелочами и кислотами, находящимися в почве.
  3. Иметь надежные монтажные соединения.
  4. Выдерживать давление грунта.
  5. Гарантировать продолжительный срок службы.

В сейсмически нестабильных районах нужно использовать трубы, обладающие гибкостью, чтобы они не разрушились при смещениях грунта.

Если возникнет необходимость монтажа магистрали в зимний период, понадобится морозостойкость применяемого материала.

Какую трубу выбрать для водоснабжения под землей?

Трубы ПВХ

Поливинилхлоридные (ПВХ) трубы являются самыми первыми изделиями из синтетических материалов, которые начали применять в строительстве. Раньше их в основном применяли для устройства канализационных систем.

Сейчас все трубы ПВХ изготавливаются из непластифицированного поливинилхлорида. Что позволяет успешно применять данные трубы для горячего и холодного водоснабжения, а также для отопительных систем.

Преимущества:


ПВХ трубопровод

  • Аккуратный внешний вид. Поэтому подходят не только для скрытой, но и для открытой проводки.
  • Относительно недорогой вариант устройства системы водоснабжения.
  • Легкий вес труб обеспечивает их быстрый монтаж.
  • Соединяются методом «холодной сварки» или в раструб, что значительно облегчает технологию монтажа.
  • Высокая устойчивость к воздействию щелочей, кислот и солей.

Схема разводки

Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.

При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.

Тройниковая разводка трубИсточник posudachimodache.ru

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.

При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.

Коллекторная схема разводки Источник myosu.ru

Виды водопроводных труб для установки под землей

Слои металлопластиковой трубы

Металлические изделия для этих целей почти не применяются. Трубопроводы из стали довольно тяжелые, быстро ржавеют, их установку сложно выполнить самостоятельно. Медные трубы почти не боятся ржавчины, но при этом их покупка и монтаж нерациональны из-за очень высокой стоимости.

Пластиковые трубы прекрасно заменяют конструкции из металла. Полимерные изделия лучше стальных: не подвержены коррозии, со временем не появляются свищи и протечки. Пластиковые трубные отрезки недорого стоят, их несложно устанавливать, сборку можно выполнить без применения спецоборудования. Для водоподающих полимерных труб проще отыскать фитинговые элементы и комплектующие.

Для наружных сетей водоснабжения в частном доме используют варианты из различных полимеров:

МатериалПлюсыМинусыНюансы монтажа
Полиэтилен низкого давления (ПНД)Прочность к нагрузкам до 10 атмосфер, гибкость, простота монтажа.Боязнь холодов, необходимость в качественном теплоизоляционном покрытии.Трубу легко можно изогнуть без особых усилий. Для повышения качества работы лучше использовать трубогиб. Установка не рекомендуется при понижении температуры меньше пяти градусов тепла.
ПолипропиленПовышенная прочность и стойкость к большим и низким температурам.Отсутствие гибкости.Подходят для горячего водообеспечения. Можно устанавливать на глубину больше двух метров. Поворачивают и изгибают трубопровод посредством фасонных деталей из аналогичного материала.
Поливинилхлорид (ПВХ)Низкая цена, малый вес, простота установки.Восприимчивость к большим температурам.Применяются исключительно для холодных магистралей. Не следует закладывать глубоко – ПВХ не отличается повышенной прочностью.

Разновидности труб

Пластиковые изделия применяются сравнительно недавно. В старых домах водоподача осуществлялась при помощи стальных труб. Основное достоинство этого материала – механическая прочность. Список недостатков гораздо длиннее:

  • низкая коррозийная стойкость;
  • сложность монтажа;
  • высокая стоимость;
  • склонность к возникновению отложений и сужению диаметра.

Низкая морозостойкость металлической системы, приводит к ее выходу из строя при промерзании. Пластиковые изделия лишены этих недостатков. Чтобы осмысленно выбирать, какие трубы использовать для водопровода на даче, стоит ознакомиться с их характеристиками.

Металлопластиковые

Эту разновидность трубы можно применять в устройстве холодного и горячего водоснабжения, а также при монтаже отопительной системы. Соединение невозможно осуществить при помощи склеивания или пайки, нужно использовать компрессионные фитинги, обжимные или прессовые. Обе разновидности имеют высокую стоимость. Сэкономить на фитингах можно благодаря гибкости трубы, изогнув ее для обхода препятствия. Прессовые фитинги можно применять в труднодоступных местах, а вот к обжимным нужен постоянный доступ, т.к. в процессе эксплуатации водопровода из металлопластика они могут ослабнуть, вызвав течь.

Полиэтиленовые трубы

Чтобы провести воду в дом от колодца или скважины, чаще всего применяют трубу из полиэтилена низкого давления, или ПНД. Полиэтиленовые трубы продаются в бухтах. На каждом погонном метре изделия нанесена маркировка, позволяющая определить:

  • назначение;
  • рабочую среду;
  • производителя;
  • наружный диаметр;
  • минимальную толщину стенки;
  • предел давления;
  • дату выпуска и номер партии.

Помимо буквенно-цифровой маркировки, трубы имеют продольные полосы. Синие линии подразумевают использование изделия для холодного водоснабжения, желтые выдают предназначение труб для газопровода.

К недостаткам можно отнести пониженную по сравнению с металлом прочность, поэтому не стоит прокладывать трассу из ПНД в том месте участка, где ездят машины.

Список достоинств полиэтиленовых труб:

  • невысокая цена;
  • химическая устойчивость;
  • биологическая нейтральность;
  • идеальная гладкость внутренней поверхности;
  • длительный гарантийный срок эксплуатации;
  • возможность низкотемпературной эксплуатации – изделие выдерживает t0 до -60 С0;
  • монтаж при помощи сварки или резьбовых фитингов;
  • простой демонтаж и возможность внести изменения в схему.

Проектируя трассу водоподачи, необходимо рассчитать длину трубы таким образом, чтобы под землей она шла целым куском. Фитинги можно закрутить вручную, без применения инструментов. Их конструкция позволяет выдержать давление воды в системе. Благодаря эластичности материала, при замерзании воды трубы не лопаются, после оттаивания возвращаются к прежней форме и размеру. Трубопровод из ПНД может применяться для водоснабжения сезонных дач и для коттеджей круглогодичного проживания. Несмотря на то что полиэтилен морозостойкий материал, чтобы не остаться без воды в самый неподходящий момент, прокладку зимнего водопровода нужно вести ниже точки промерзания земли. Эта величина справочная, она отличается для каждого конкретного региона страны.

Трубы ПВХ

Для производства этих систем используется поливинилхлорид. Материал не поддерживает горения и химически нейтрален. Безнапорные изделия применимы в монтаже систем водоотведения, а для монтажа подающего водопровода необходимо использовать напорную трубу, которая способна выдержать давление жидкости. Соединение отдельных элементов системы осуществляется при помощи холодной сварки. Правильно склеенный шов может прослужить полвека. Стоимость водопровода из ПВХ выше, чем из ПНД, и потребительские качества несколько хуже:

  • температурный диапазон от -15 до +45 С0;
  • негативная реакция на замораживание, материал становится хрупким и менее эластичным;
  • снижение эксплуатационных свойств при длительном воздействии ультрафиолета.
  • сложность утилизации.

Преимущества ПВХ трубопровода:

  • простой монтаж;
  • гладкость внутренней поверхности;
  • химическая нейтральность;
  • негорючесть.

Монтаж водопроводных труб при прокладке в земле

Прокладка трубопроводов водоснабжения из напорных полиэтиленовых труб может осуществляться методом сварки или с помощью обжимных (компрессорных) фитингов.

Соединение труб производится разными методами сварки, в том числе и электромуфтовым способом

Монтаж наружных коммуникаций из труб чаще всего осуществляется методом сваривания. После правильного цикла сварки получается цельное нразъемное изделие. Неразборные соединения подходят для траншейного способа укладки труб, так как в таком случае исключаются какие-либо дальнейшие поправки в конструкции.

Сварочно-монтажные работы с полиэтиленовыми трубами могут вестись по базовой схеме, либо же трассовым методом. Последний вариант заключается в предварительном сваривании отдельных труб, после чего полученные секции переносятся на рабочий объект уже в готовом виде. Длина секции может иметь любой размер, удобный для транспортировки. В единую систему секции свариваются уже на месте, после чего аккуратно, без нарушения радиуса изгиба, укладываются в траншею.

При прокладке водопровода из полипропиленовых труб также можно использовать метод сварки. Для полипропилена оптимальной температурой нагрева паяльника будет 260-270 градусов

Необходимо обращать внимание и на время нагрева. Для полипропиленовых труб диаметром 25 мм будет достаточно 9-10 секунд нагрева, для труб диаметром 32 мм это время следует увеличить на 2-3 секунды

Из-за нагрева детали полипропиленовой конструкции могут сильно гнуться, поэтому для качественного соединения важно не повредить поверхности изделий. Особенно критичными последствия могут быть после проворачивания деталей по горизонтальной оси во время сваривания

Серьезной ошибкой при пайке полипропиленовых труб будет и слишком малый нагрев, в таком случае соединение будет непрочным. На соединяемых методом сварки элементах ни в коем случае не должно находиться следов воды, грязи, пыли. Чтобы не допустить появления зазоров между краем трубы и упоров фитинга, которые также часто становятся причиной протечек и поломок трубопровода, на конце трубы изначально ставятся отметки глубины фитинга. Оплывы, которые неизбежно появляются во время сварки, удалять сразу же после пайки не стоит – это приводит к деформации трубы.

Чтобы не ошибиться с глубиной посадки фитинга на трубу, нужно заранее нанести отметки на свариваемые части

После укладки водопроводных труб в траншею нужно на протяжении нескольких суток тестировать систему трубопровода под разным напором. Только после того, как удастся испытать трубы на достаточную прочность, систему можно вводить в эксплуатацию.

Особенности выбора водопроводных труб для прокладки в земле

Какую разновидность трубы выбрать для будущего водопровода, зависит еще и выбранного источника воды и типа грунта, преобладающего на участке.

При магистрали в качестве прямого источника воды тип труб не принципиален. Как и в любом другом случае, магистральный водопровод прокладывается на глубину на 0,5 м ниже нулевой точки промерзания грунта. Обычно расстояние от поверхности земли до этого предела составляет 1,2-1,5 м. При прокладывании водопровода от скважины необходимо либо приобретать трубы, обладающие высокой устойчивостью к холоду, либо как следует утеплять трубопровод

Стальные водопроводы менее чувствительны к низким температурам, но, имея ввиду остальные их недостатки, лучше обратить внимание на полипропиленовые конструкции с учетом теплоизоляции

Чтобы водопровод выполнял свои функции в холодное время года, трубы нужно утеплять

Если водопровод планируется как средство подачи воды для полива, то для него необязательно приобретать трубы из слишком плотного материала. Такой тип водопроводной системы позволяется углублять на небольшое расстояние от поверхности грунта.

В зависимости от типа грунта подбор труб может иметь следующие особенности:

  • песчаный, рыхлый и глинистый грунт. Не особо грубая структура такой почвы делает возможной прокладку труб из лёгких материалов: металлопластика и гибких разновидностей пластика (ПНД, ПВХ). В данном случае грунт не будет оказывать на трубопровод давления и не создаст препятствий при копке траншеи под водопровод. Если необходима установка в глинистую почву водопровода с широким диаметром, лучше использовать гофрированные трубы;
  • каменистая, твердая почва. Трубопровод на участках с проблемной почвой должен быть плотным настолько, чтобы выдерживать высокую нагрузку. Лучше воспользоваться бестраншейным методом установки водопровода, использовав метод прокола (в полость стальной трубы помещается пластиковая меньшего диаметра). Исключительно пластиковые трубы, тем более с траншейным методом установки, не подойдут, так как не будут способны выдерживать давление длительное время.

Выбираем трубы

Лучше всего действовать по определенной схеме. Сначала надо составить список желаемых характеристик труб, а затем уже приступать к выбору.

В списке мы оцениваем:

  • давление внутри системы;
  • тип водоснабжения;
  • рекомендуемый диаметр;
  • желаемую стоимость.

Не лишним будет добавить несколько дополнительных параметров, как то: общий объем системы водоснабжения, тип разводки, носителя и т.д.

Разберем список по очереди. Что нужно знать в первую очередь – какое давление предполагается внутри будущего трубопровода.

Чем выше давление, тем прочнее берут трубы. Давление также может зависеть от типа системы водоснабжения. В трубах горячего водоснабжения оно, как правило, намного выше.

Давление напрямую влияет на выбор труб, так как разные уровни давления отвечают разным типам изделий.

Старайтесь выбрать самый идеальный вариант. Нельзя брать трубы, у которых номинальное давление меньше рабочего. С большой вероятностью их прорвет. Сильно перебарщивать с прочностью тоже нет нужды. Чем прочнее изделие, тем выше его стоимость. А вы вряд ли захотите переплачивать без лишней нужды.

Диаметр тоже имеет кое-какое влияние. Однако определить один единственный рабочий диаметр труб нельзя. По меньшей мере, надо брать трубы с тремя разными размерами . Большой диаметр для стояков, средний для базовых веток и самый мелкий для побочных отводов, а также прямого подключения сантехники.

Если подразумевается классическая коллекторная разводка, то количество типоразмеров сокращают до двух или даже одного. Об этом подробнее расскажем в разделе про разводку.

Популярные материалы

Лучше доверять проверенным материалам, поэтому мы рекомендуем вам обратить внимание на современные полимерные трубные изделия. Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом. Вот список его достоинств:

Вот список его достоинств:

Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом. Вот список его достоинств:

  • низкая стоимость;
  • возможность подобрать любой диаметр;
  • устойчивость к коррозии;
  • долговечность;
  • простота в монтаже;
  • практичность;
  • функциональность;
  • большой выбор продукции.

Есть и неочевидный плюсы. Например, с пластиковыми изделиями можно сильно сэкономить не только за счет их низкой цены, но и за счет возможности легкого комбинирования самых разнообразных изделий.

Вспомните, что являет собой обычная стальная разводка труб. Это трубопровод, целиком состоящий из стальных отрезков труб единого образца . Уровень давления, температура рабочей среды, тип системы – все это редко имеет значение, когда мы имеем дело со сталью.

Разницы между частями трубопровода либо нет вовсе, либо она будет совершенно незначительна. Единственный важный параметр – диаметр. Диаметр в металлических трубах влияет на все, в том числе на их стоимость.

Выбираем тип разводки

Существует два основных способа, по которым планируется разводка внутри квартиры. Бывает разводка:

  • последовательная;
  • коллекторная.

Последовательная или тройниковая разводка – классический вариант. Подразумевает, подключение по последовательной схеме от единственного стояка.

От стояка ведется труба в одну или несколько комнат, в нужных местах в нее врезается тройник и ведется дополнительная ветка в соседнюю комнату. Из этой ветки делают отводы под каждый сантехнический прибор.

Коллекторная разводка – подключение всех труб к единственному узлу. От него отходит несколько веток, как правило, не меньше 10. Каждая ветка подключена к какому-то своему прибору.

Какой вариант лучше? Сложной сказать. Коллекторная разводка обходится дороже, но только в том случае, если снабжать надо несколько комнат. Зато она мобильнее. Давление по трубопроводу распространяется равномернее. Если одну трубу прорвет или забьет – не беда, ведь каждая ветка изолирована и выполняет отдельные функции.

Последовательная разводка ставит перед необходимостью покупать множество труб, тройников, собирать систему фактически из кусков, что не всегда удобно. Зато ее выгодно тянуть по нескольким отдаленным комнатам. В таком случае последовательное подключение получается гораздо дешевле коллекторного.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
