Классификация и особенности современных фотоэлементов
Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:
- монокристаллические;
- поликристаллические;
- из аморфного Si.
Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

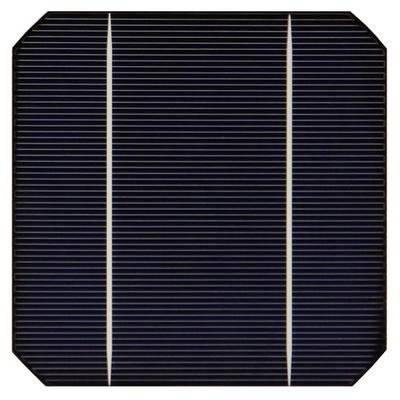

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами
В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.
Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов
Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.
Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели
Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:
- на основе теллурида кадмия;
- из тонких полимеров;
- с использованием индия и селенида меди.
О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.
Солнечная батарея: что это вообще такое и как работает?
Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.
Работают солнечные батареи следующим образом:
Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.
Инструкция по изготовлению
Процесс изготовления солнечной батареи состоит из нескольких этапов:
- Подготовка фотоэлементов и пайка проводников.
- Создание корпуса.
- Сборка элементов и герметизация.
Подготовка фотоэлементов и пайка проводников
На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.
С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

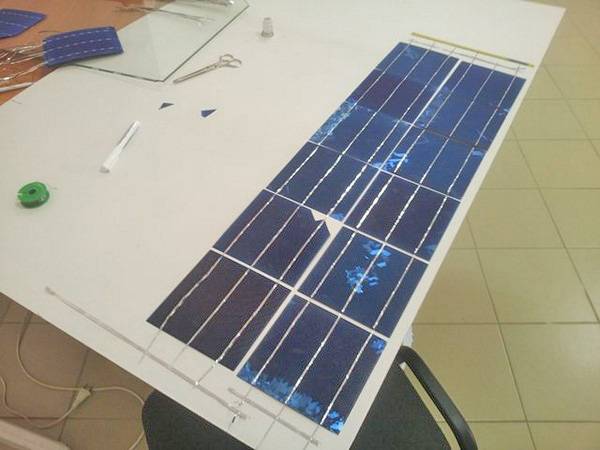

Качество пайки является главным требованием для эффективной работы солнечной батареи
Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.
Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

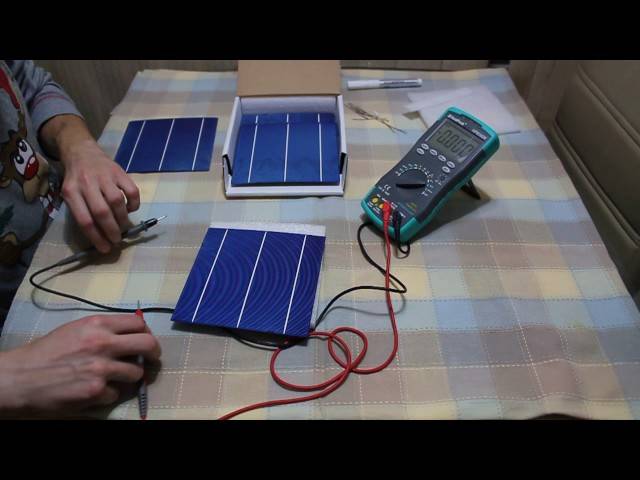

Проверка устройства выполняется на солнечной стороне
Как собрать корпус
Подготовить уголки из алюминия с невысокими бортиками. Для метизов предварительно выполняются отверстия
Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи Важно обратить внимание на отсутствие незаполненных мест. После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется. Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.
Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы
Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы
Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы
Сборка элементов и герметизация
- Очистите прозрачный материал от загрязнений.

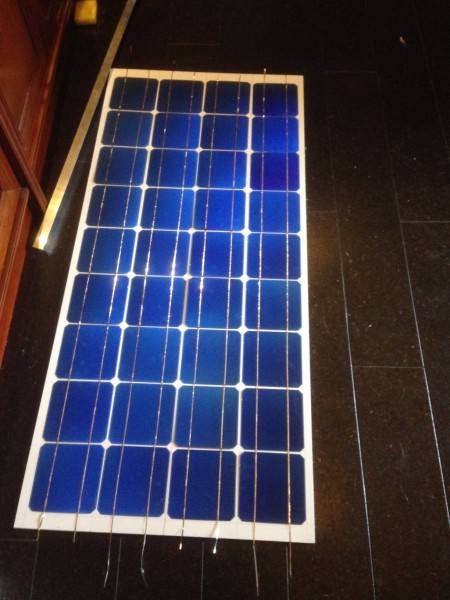

- Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
- На каждый фотоэлемент нанесите монтажный силикон.
Чтобы продлить срок службы солнечной батареи, рекомендуется нанести на её элементы монтажный силикон и закрыть задней панелью
После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.
Герметизация конструкции обеспечит плотное прилегание панелей друг к другу
Схема устройства солнечной электростанции
Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.
Основные части, из которых состоит СЭС:
- Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
- Контроллер, регулирующий заряд АКБ.
- Блок аккумуляторных батарей.
- Инвертор, преобразующий напряжение АКБ в 220 В.
Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.
Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.
Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии
Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.
При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.
Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать
Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.
При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.
Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.
Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз
Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.
Обзор бытовой СЭС:
Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.
Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна
Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.

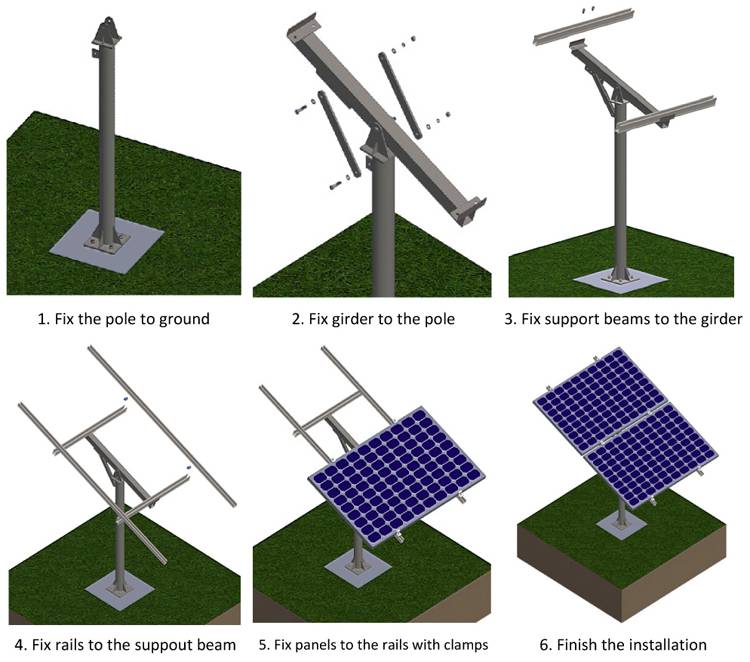

Процесс монтажа солнечных батарей
Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:
- осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
- месторасположение солнечных батарей не должно загораживаться;
- лучше всего, если каждая плоскость будет устремлена в сторону юга.
Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:
- Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
- Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
- Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

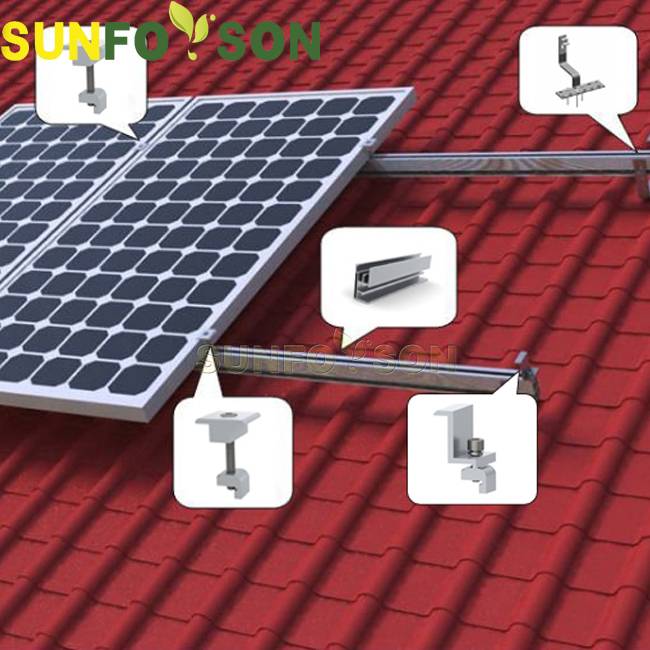

Монтаж солнечных батарей при помощи рамной конструкции
Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:
Рассчитать, выдержит ли крыша вес оборудования.
Рекомендуется усилить стропила в местах установки солнечной батареи.
Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50.
Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра
Или можно соединить детали при помощи болтов 6 и 8 мм.
Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу.
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части.
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.
Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.
Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет
Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет
Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.
Инвертор
Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.
Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.
Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:
- регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
- отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».
Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.
Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.
Иные параметры
Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.
| Параметр | Описание |
|---|---|
| Мощность | Зависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного. Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз. Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится. |
| По напряжению | Рекомендованное соотношение (вольтаж/мощность СЭС):
|
| КПД | Это малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии. |
| Вес | 1 кг — 100 Вт. Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки. |
| Меандровые, синусоидальные типы сигнала | Меандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы. Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов. Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле. |
| 1 или 3 фазный | Трехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему. |
Количество инверторов
Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.
Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.
Как сделать солнечные панели своими руками?
Для того чтобы сделать панели своими руками, нужно собрать требуемые материалы. Собирается солнечная батарея для дома в такой последовательности.
- Сначала необходимо собрать в единое целое набор поликристаллических фотоячеек.
- Так как заявленная производителем мощность составляет 4 Вт, а напряжение 0,5 вольт, необходимо 36 элементов для батареи, мощность которой будет составлять 18 Вт.
- С помощью паяльника необходимо нанести на фотоэлементы контуры, образуя из олова припаянные проводники. Для удобства пайку можно совершать на ровной поверхности из стекла.
- Затем соединяют между собой все ячейки в соответствии с электрической схемой. Независимо от типа подключения обязательно должны быть предусмотрены шунтирующие диоды, которые используются для установки на «плюсовой» клемме. В этом случае наилучшим вариантом являются диоды Шотке, которые производят правильный расчет солнечных панелей для дома и предотвращают разрядку батареи ночью.
- Необходимо вынести спаянные ячейки на место, освещенное солнцем, и проверить их работоспособность. Если они нормально функционируют, приступают к сборке корпуса.
- Чтобы собрать раму, будут необходимы алюминиевые уголки с невысокими бортиками и метизы. Затем на внутренние грани реек наносят силиконовый герметик.
- Сверху на этот слой укладывают подготовленный лист из поликарбоната или любого другого прозрачного материала. Для фиксации лист необходимо плотно прижать к клеевому контуру.
- После окончательного высыхания герметика, прозрачную поверхность и раму скрепляют с помощью метизов.
- Затем вдоль внутренней прозрачной поверхности размещают фотоэлементы с проводниками, расстояние между каждой ячейкой должно составлять 5 мм. Лучше всего предварительно сделать разметку.
- Ячейки необходимо зафиксировать, а панель герметизировать, только в этом случае солнечные батареи будут служить очень долго. Для этого на каждый элемент наносят монтажный силикон и закрывают конструкцию задней панелью.
- После окончательного засыхания силикона, конструкцию герметизируют полностью для плотного прилегания панелей друг к другу.
Основные рекомендации
Чтобы правильно сделать солнечные батареи своими руками, нужно придерживаться следующих рекомендаций:
- проводник, который соединяет солнечные ячейки в единую систему, следует делать по точному размеру элементов. В этом случае учитывают размеры каждого фрагмента, длину проводника на обратной стороне поверхности и расстояние между пластинами. Это требуется для аккуратного соединения всех элементов и предотвращения обрезания припаянного проводника, чтобы не сломать ячейку;
- следует наносить на место пайки небольшое количество олова, потому что оно плохо греется и пластина может повредиться из-за сильного нажатия на нее паяльником;
- лучше всего сначала подготовить корпус для батареи, а затем поместить в него солнечные ячейки с проводниками. Это поможет при перемещении элементов избежать повреждений.
Получить бесплатную электроэнергию в своем доме мечтает каждый человек и эта мечта осуществима. Сделав солнечные батареи своими руками, можно наслаждаться дополнительным источником электроснабжения. При этом такая конструкция не наносит никакого вреда окружающей среде, к тому же она очень надежная и недорогостоящая.
Герметизация элементов и монтаж панели
Этот процесс – финальный этап создания солнечного источника энергии. Герметизация нужна, чтобы уменьшить негативное воздействие окружающей среды на элементы. Отличный герметик (его используют за границей) – компаунд, однако он стоит недешево. Поэтому для домашней панели подойдет и силиконовый, но довольно густой. Начните с фиксации системы в середине и по бокам, после этого залейте вещество в промежутки между элементами. На обратную сторону нанесите акриловый лак, смешанный с тем же силиконом.
Совет. Перед началом герметизации еще раз удостоверьтесь в хорошем качество пайки – протестируйте панель. Иначе потом внести изменения будет сложно.
Панель можно эксплуатировать такими способами:
- В электрическую цель включается инвертор, который будет преобразовывать постоянное напряжение от солнечной панели в переменное.
- Электрическая цель комплектуется аккумулятором (АКБ) и контроллером заряда АКБ. Они накапливают энергию от солнечной панели постоянно (в пределах вместимости АКБ), даже в тот момент, пока вы ею не пользуетесь.
Помните: вы всегда сможете нарастить количество элементов, расширив панель. Солнечная батарея будет максимально эффективной только на солнечной стороне дома. Предусмотрите возможность механического поворота и смены угла наклона, ведь солнце движется по небу, иногда его затягивают тучи
Также для эффективности важно, чтобы на устройство не налипал снег
Как собрать солнечную батарею своими руками
Сборка корпуса солнечной батареи
Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.
Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:
- Сборка из уголка прямоугольного каркаса.
- В каждом углу конструкции сверлятся отверстия под крепления.
- Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
- Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
- Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
- Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.
Пайка проводов и соединение фотоэлементов
Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.
На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.
При использовании шин вместо проводов, необходимо учитывать следующие особенности:
- Шины размечаются и разрезаются на требуемое количество полосок.
- Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
- Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
- Пластина переворачивается, и такая же операция повторяется на другой стороне.
Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.
Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.
Нанесение герметизирующего слоя
Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.
Один из наиболее подходящих вариантов предполагает следующие действия:
- Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
- На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
- В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.
Окончательная сборка солнечной панели
После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.
В этом случае порядок действий будет следующий:
- В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
- С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
- Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
- После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
