Как сделать теплый пол в ванной комнате своими руками: пошаговое руководство

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей. После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м2. В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут. Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы. Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать. Затем на поверхность основания укладывается гидроизоляция

Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены Вполне достаточно будет 10 см

Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением. Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания. Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см

Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см. Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность

Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам. После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола

Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания. Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Использование матов

Для обогрева используют кабельные или карбоновые маты. Кабельные системы представляют собой сетку, на которой установлен проводник. От рулона отрезают мат определённого размера. Соединение с проводником параллельное.

Для узла соединения необходимы пластиковые муфты, которые изолируют битумным скотчем. Для дополнительной защиты используют гофрированные трубки.

Карбоновые маты выполнены из отдельных стержней, которые соединены между собой посредством провода. Соединение такое же, как и у кабельных матов, параллельное. Все узлы изолируют и защищают гофрой.

Между стержнями или витками кабеля устанавливают термодатчик. Все проводники выводят из помещения и подключают к регулятору; используют УЗО. Систему закрывают клеевым раствором, укладывают плитку.

Корректировать маты, нарушать целостность нагревательных элементов не рекомендуют. Если площадь помещения меньше, чем размер матов, не получается выдержать все нормативы, то используют другую систему.

Оптимальным обогревом душевой кабины является жидкостное напольное отопления. В городских квартирах используют электрические нагреватели, но под кабину или под ванну их не устанавливают. Систему монтируют только на полезную площадь.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Сооружение водяной системы

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

  1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
  2. У двухконтурного котла должен быть запас мощности.
  3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

  • основание;
  • гидро- и теплоизоляция;
  • трубопровод из прочных труб;
  • бетонная стяжка или гипсоволокно;
  • декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды к распределяющему потоки коллектору.

Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления.

Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол.

Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO.

Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

Как уложить водяной теплый пол

Плоскость комнаты, куда планируется монтировать обогрев и установка акриловой ванны, должна быть ровной, не иметь уклонов, ям. Чтобы избежать непрофессиональной установки, следует применять самовыравнивающие составы, делая стяжку.

Этапы укладки:

  1. Установка коллектора. Монтаж проводится на стену. Стоит отметить, что плоскость должна быть идеально вертикальной. Лучше всего выстраивать уровень лазерным или водяным прибором. Все отклонения могут повлечь за собой некорректную работу всего отопления.
  2. При организации водяной системы демпферная лента используется для оклеивания периметра туалета или душевой комнаты.
  3. Далее нужно применять изоляцию. Если она не имеет креплений для фиксации труб, то следует установить планки с замками с шагом 50 см.
  4. Укладка труб. При этом нужно не перегибать трубы под акриловой ванной, чтобы избежать механических поломок. Далее идет присоединение труб через фитинги к коллектору.
  5. После подключения коллектора проводятся тестовые пуско-наладочные работы. При этом температура и давление постепенно увеличиваются. Между последовательными увеличениями рабочих параметров следует выдержать минимум 4 часа. Если не наблюдаются протекания под акриловой ванной, то следует приступать к испытаниям при опресовочном давлении.
  6. После удачного тестирования на трубы нужно уложить армирующую сетку. Далее заливается стяжка. В зависимости от мощности отопления выбирается толщина бетонной заливки. Стяжка засыхает минимум через 3 недели. После этого теплый пол в туалете или душевой запускается на минимальную мощность.
  7. После полного высыхания стоит накрыть финишным покрытием. При укладке плитки или камня стоит помнить, что чем толще будет слой, тем дольше будет прогреваться помещение.

Создание электрического теплого пола

Перед тем, как выполнить утепление пола в ванной до момента укладки системы специально подводят электрокабель к термостату и в завершение заливают стяжку под черновую основу.

Затем приступают к укладке теплоизолирующего фольгированного материала. Если утеплитель не имеет отражающей пленки, задействуют алюминиевую фольгу. Сверху слоя теплоизолятора помещают армирующую сетку, и тогда кабель не будет перегреваться.

Монтируют систему обогрева согласно спроектированной схеме. Кабель фиксируют скотчем или при помощи специальных клипс, наблюдая за тем, чтобы он не перекрещивался. Желательно соединять электрический кабель с нагревательным в месте, максимально приближенном к термостату. В свою очередь терморегулятор располагают на расстоянии 80-100 сантиметров от поверхности пола.

Гофротруба плюс термодатчик должны выступать над поверхностью стяжки. Вновь измеряют сопротивление кабеля и ожидают, пока раствор застынет. В стяжке не допускаются пустоты, иначе велика вероятность, что кабель перегреется. Систему не включают ранее, чем через 28 дней, до тех пор, пока бетон достигнет максимальной прочности.

Требования к отделке пола в ванной

Исходя из всех особенностей помещения вытекают основные требования к полу в ванной:

  • Влагостойкость – является основным качеством;
  • Безопасность – поверхность напольного покрытия в ванной комнате не должна быть скользкой;
  • Гигиеничность – используемые материалы не должны выделять вредные вещества из-за контакта с паром или моющими средствами, а также не должны быть подвержены возникновению грибка или плесени;
  • Эстетичность – при всей практичности выбранного материала он также должен вписываться в дизайн помещения;
  • Долговечность – ремонт пола в ванной комнате делается не так часто и поэтому необходимо чтобы выбранный напольный материал прослужил как можно дольше.

Какой лучше выбрать

Первоначально важно определиться, нужен ли теплый пол. Он считается идеальным решением для ванной, так как для этого помещения наиболее часто в качестве напольного покрытия выбирается холодная плитка

Типы теплых полов могут быть разными, поэтому при выборе конкретного варианта учитываются некоторые рекомендации:

нежелательно для квартир выбирать водяную конструкцию;
кабельные системы потребляют существенное количество электричества, что приведет к высоким эксплуатационным расходам;
при работе в квартире непременно важно создавать предварительно проект, согласовывающийся со специалистами;
оптимальным выбором для любых условий считаются пленочные конструкции;
перед выбором определенного вида оцениваются все его плюсы и минусы.

Таким образом, теплые полы, уложенные в ванной комнате – это идеальное решение для каждого владельца помещения. Они представлены в разных видах, причем каждые теплые полы особенности имеют свои. Подбирая теплый пол выбор зависит от самих владельцев помещения, а укладка в любом случае может выполняться своими силами, если тщательно разобраться в правильной технологии.

Водяной пол не стоит использовать в квартире

Кабельный пол дорогой

Создайте проект

Пленочный пол для ванной – самый оптимальный вариант

Как установить электрический теплый пол в стяжку

Керамическая плитка в качестве облицовки в ванной и на кухне – холодная, скользкая при намокании. По ней некомфортно ходить зимой. Решение проблемы — укладка под плитку электрического пола с подогревом. Конструкция состоит из нескольких слоев,  самый верхний из которых для повышения прочности — теплоизоляционный. Один из вариантов укладки системы нагрева — в стяжку, подходящий для монтажа в частные дома и квартиры, где установка выполняется с нуля. Стяжка не будет утяжелять черновое основание пола и послужит защитой от попадания влаги на электро-систему.

Электрический теплый пол в стяжку — расчет и установка

Особенности укладки электрического теплого пола

При желании установить пол в ванной своими руками владельцы квартир и домов все чаще выбирают электрический теплый пол. Причина популярности этой системы в простом монтаже, возможности регулировать температуру с помощью термостата. Для работ необходимо приобрести следующее оборудование и комплектующие:

  • нагревательный кабель;
  • терморегулятор;
  • термодатчик;
  • гофрированная труба;
  • фольгированную теплоизоляцию;
  • монтажную ленту.

Производится электрический теплый пол двух видов – кабельный и в виде термоматов. Прежде чем монтировать любой из этих видов пола, кладут фольгированную теплоизоляцию. Она будет отражать тепло вверх, что позволит заметно снизить расходы на электроэнергию для поддержания заданной температуры.

Один из главных вопросов, который волнует владельцев недвижимости, уровень безопасности теплого пола. Производители тратят значительные средства на обеспечение хорошей защиты от поражения электрическим током. Двойная оплетка из высококачественных полимерных материалов обеспечивает высокий уровень безопасности. При выборе пола необходимо отдать предпочтение экранированному кабелю, который создаст минимум магнитных помех.

Преимущества теплого электрического пола:

  • простой и быстрый монтаж;
  • комфортная температура;
  • простое управление с помощью термостата;
  • доступная цена.

Минусом системы является повышение затрат на оплату электроэнергии, особенно это чувствительно для владельцев частных домов. В городских квартирах площадь технических помещений минимальная, поэтому можно уложить теплый пол в туалете и в ванной.

Виды теплых полов для ванной

Преимущества теплого пола в ванной комнате очевидны, как и тот факт, что его можно нагреть с помощью горячей воды. Умельцы делали оригинальные системы, запитывая их от полотенцесушителя, батареи. Это были первые разработки, которые получили дальнейшее развитие с появлением металлокерамических труб, которые можно было гнуть и укладывать по всей площади ванной комнаты.

Технологии не стоят на месте и сегодня теплый пол под ванной можно уложить, используя специальное оборудование. Наиболее распространенными являются следующие типы теплого пола:

  • водяной;
  • электрический;
  • инфракрасный.

У каждого варианта есть свои плюсы и минусы, какой выбрать, можно решить, только рассмотрев детально каждый из предлагаемых вариантов.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Это интересно: Укладка теплого пола под ламинат

Монтаж и технология

Установка водяного теплого пола проводится несколькими способами:

  • монтаж труб производится на полистирольное основание;
  • монтаж труб производится на бетонное основание.

При любом способе укладки принцип работы системы почти идентичен.

Водяной пол устанавливается в такой последовательности:

  • Подготовка основного пола, который очищают от мусора и пыли, после на него укладывают слой материала для теплоизоляции (он обязан быть толщиной не меньше 35 мм, с плотностью 30 кг/м. куб.). К примеру, это возможен экструдированный пенополистирол.
  • По периметру комнаты укладывается демпферная пленка, которая позволяет компенсировать стяжке вероятное температурное расширение.
  • На дальнейшем этапе проводится работа по укладке плотной полиэтиленовой пленки.
  • Затем можно выполнить укладку армирующей сетки, которая требуется для крепления системы. Для трубопровода отводится сеть компенсационных швов, их защищают дополнительно гофрой. Также для придания конструкции лучшей жесткости в некоторых случаях сетку укладывают сверху труб еще одним слоем.
  • После выполняется укладка самого водяного пола из труб змейкой с учетом – 5 метров трубы на 1 кв. м. площади. Чем в помещении площадь больше, тем большее количество потребуется отводящих петель.
  • Затем выполняется опрессовка. Проверка системы производится с учетом вероятных огрехов в работе, которые необходимо исправить. На проверку работы системы хватает одних суток.
  • После опрессовки дальнейший этап – заливка стяжки (толщина стяжки не менее 5 см), это исключает растрескивание полов и гарантирует оптимальный нагрев.
  • На последнем этапе проводится укладка финишного покрытия (кафельной плитки).

Нужно ли выравнивать пол перед укладкой кафеля

Плиточный материал используется в помещениях с повышенной влажностью. Он обладает многими достоинствами и недостатками. К плюсам относят:

  • стойкость к повышенной влажности и воздействию химических веществ;
  • прочность;
  • пожаробезопасность;
  • не токсичность под воздействием высоких температур;
  • легко очищается от грязи.

Есть также и минусы использования. Отличается:

  • возникновением сколов и трещин при нагрузке на излом, падении на твердую поверхность;
  • высокой теплопроводностью;
  • неэластичностью;
  • трудоемкостью монтажа.

Качественный ремонт требует соблюдения технологии на всех этапах.

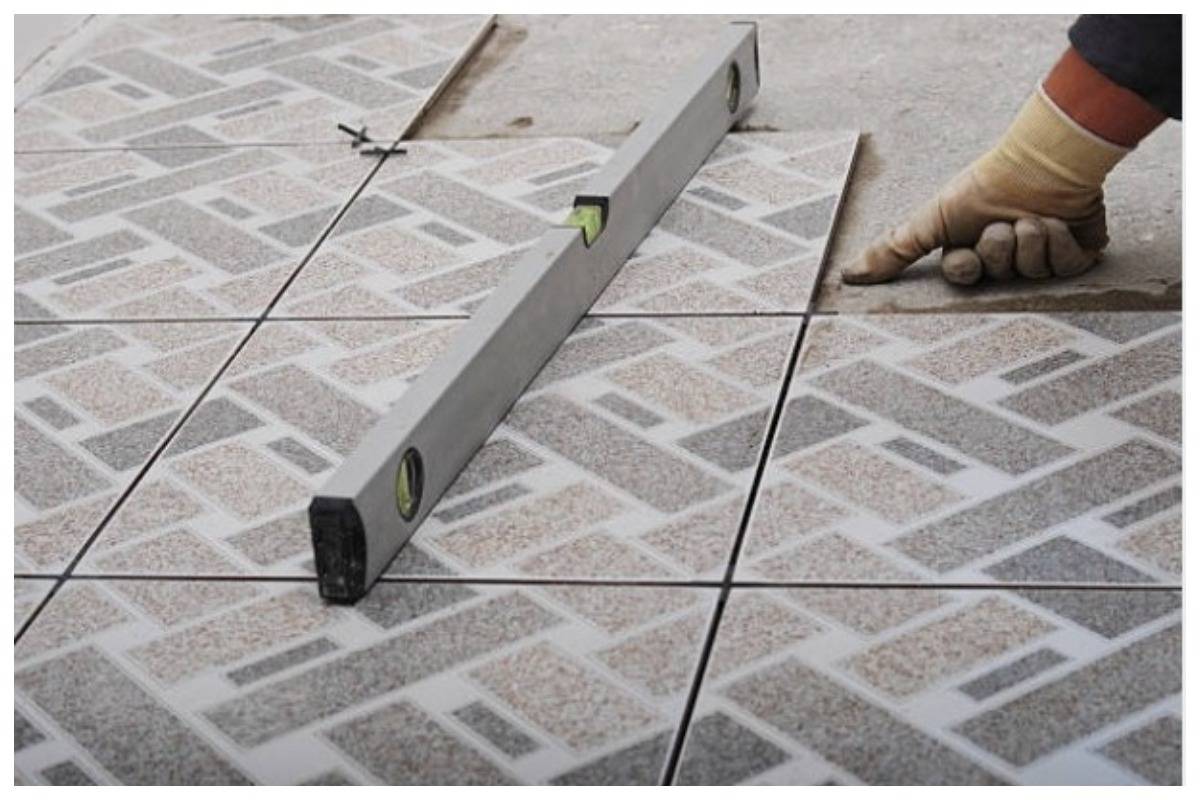

Выравнивание пола под плитку:

  • повышает сцепление отделочного материала с основанием, что уменьшает отслоение кафеля во время эксплуатации;
  • убирает перепады по высоте. Эта мера облегчает монтаж;
  • ровная поверхность предотвращает разрушение облицовки при нагрузках;
  • ведет к уменьшению расхода плиточного клея.

Как правильно подготовить поверхность

Подготовка основания проводится по требованиям СНиП. Согласно этому документу бетонный пол должен быть:

  • сухим. Показатель влаги не больше 4%. Для сильно впитывающих поверхностей предусмотрена обработка составом глубокого проникновения, при повышенном влагосодержании используют специальные праймеры;
  • чистым. Очищаются старые лакокрасочные материалы, сажа, грязь, битум, обезжириваются масляные пятна. Песок и пыль убираются строительным пылесосом. Эти действия повышают адгезию;
  • прочным. Показатель прочности – 150 МПа и более. При этом обеспечивается высокая несущая способность и отсутствие деформации;
  • ровным. Все выступы надо стесать. Трещины и повреждения основания заполняются рабочей смесью.

Делаем водяной пол

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды. Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Что нужно знать

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель — также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

  • Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
  • У двухконтурного котла должен быть запас мощности.
  • Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

  • основание;
  • гидро- и теплоизоляция;
  • трубопровод из прочных труб;
  • бетонная стяжка или гипсоволокно;
  • декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды.

Укладка труб «змейкой» наиболее распространена. Альтернативой является укладка «улиткой». Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола — накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
