Схемы устройства вентиляции своими руками
Существует множество вариантов, как устроить вытяжку в парилке или в предбаннике. Рассмотрим некоторые из них более внимательно.
Приточное отверстие в бане или сауне монтируется своими руками за печью, примерно на полметра выше каменки. Отверстие для вытяжки располагается в стене напротив, в самой нижней ее части, и оборудуется вентилятором, который включается принудительно. При таком расположении свежий прохладный воздух в парилке мгновенно прогревается от раскаленной печи и поднимается под потолок. Там он постепенно охлаждается и начинает спускаться вниз, попадая на лопасти вращающего вентилятора и удаляясь через вытяжку.
Существует вариант, где приточное и выходное отверстия в сауне располагаются на одной стене, напротив печи. Вход такой системы расположен под потолком и здесь уже он оборудуется вентилятором. Принцип функционирования такой схемы в том, что входящий поток воздуха под напором направляется на горячую печь, после чего нагревается и поднимается под потолок, где вновь подхватывается потоком, идущим от вентилятора. Пройдя несколько таких циклов, воздух покидает баню через отверстие вытяжки.

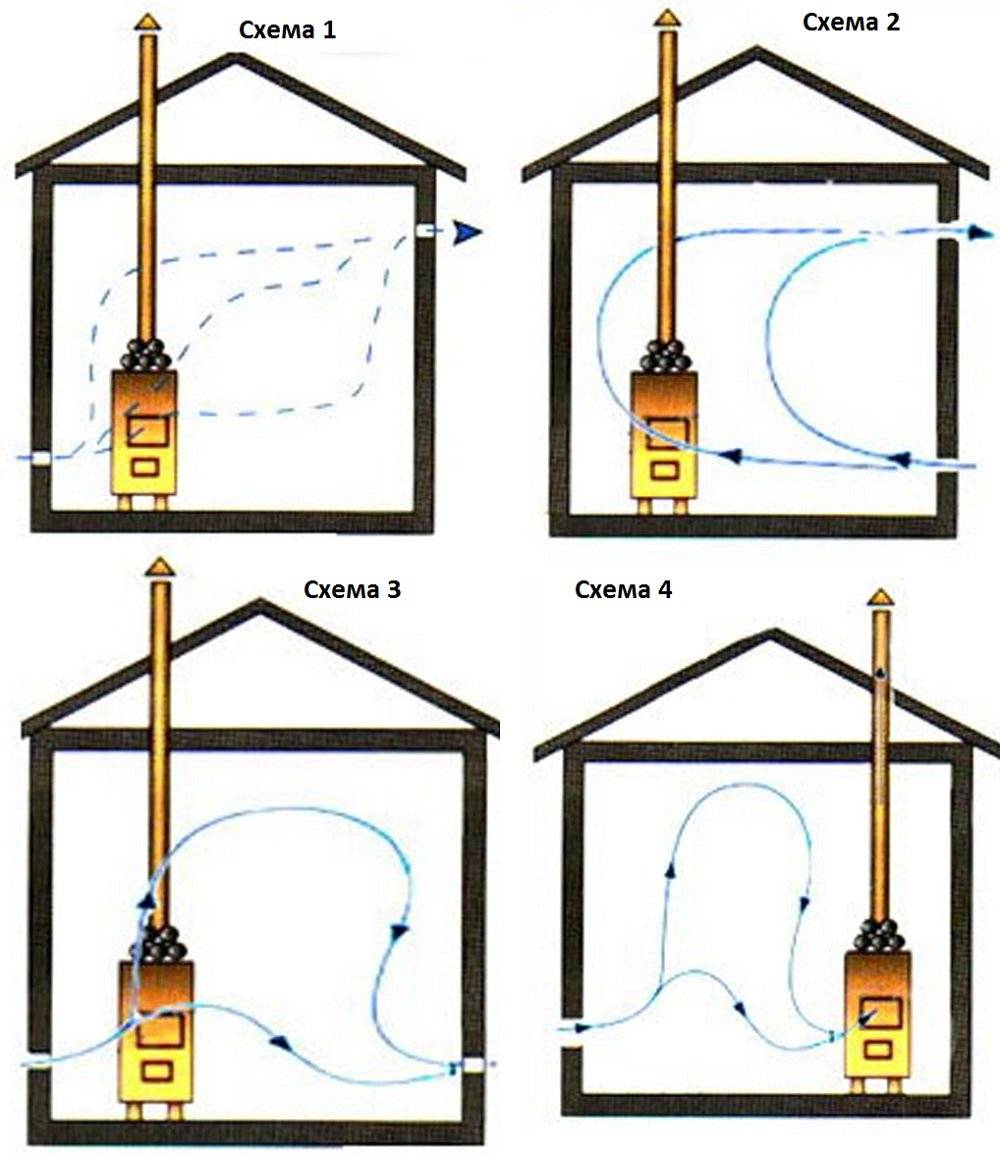

Схемы организации вентиляции в бане
Один из наиболее простых и понятных способов заключается в том, что входное отверстие системы вентиляции монтируется в сауне непосредственно над уровнем пола, тогда как выходное отверстие с механическим вентилятором можно сделать своими руками под потолком в стене напротив. Прохладный воздух, попадая в парилку, довольно быстро разогревается, поднимается наверх и удаляется из помещения через вытяжку.
Если баня имеет протекающий деревянный пол, то наиболее функциональной может стать такая схема: непосредственно за печью, над полом устанавливается своими руками приточное отверстие. Холодный отработанный воздух будет опускаться к полу и просачиваться через щели, после чего будет удаляться по вентиляционной трубе в вытяжку. Такая схема хороша тем, что позволит устроить достаточно быстрое просыхание деревянного пола и защитит его, а заодно и всю баню, от преждевременного износа.
Что еще следует учесть при строительстве вентиляционной системы? Каждое вентиляционное отверстие в сауне стоит оборудовать регулируемой задвижкой. Это позволит легко контролировать объем поступающего воздуха, а по мере необходимости и вовсе ограничить его поступление в баню. Чтобы вентиляция в парилке работала действительно эффективно и правильно, размер вытяжки должен быть равным, а лучше даже несколько большим, чем размер входного отверстия.
Появление в парилке тяжелого, затхлого воздуха должно послужить сигналом, что система вентиляции в сауне работает не совсем правильно либо недостаточно эффективно. Тяжелый воздух является продуктом гниения древесины, которое возникает из-за постоянного повышенного уровня влажности и неправильного воздухообмена.
Как сделать вентиляцию в парилке
Хорошую пароизоляцию можно сделать при помощи ресурсов в виде влагоизоляции, утеплительных ресурсов и подкровельной пароизоляции. Плёнка защищает утеплительный материал от водяного пара.
Необходимо хорошо изолировать потолок, ибо горячий воздух будет подниматься. Для этого нам нужны дощечки, приблизительно 7 см. Накрываем их фольгой или толстой картонкой, которую предварительно пропитываем олифой.
Далее, потолок нужно обмазать каолинитом и утеплить. Вместо каолинита, можно использовать пенополистироловые плиты.
Из опыта могу сказать, что пергамин и рубероид применяют не очень часто. При высоком нагревании они могут быть опасными для здоровья.
Грани заделываются специальным скотчем в виде фольги. Плиты укладываются с зазором в 20-25 мм. Это помогает уменьшить влагу.
Основные правила и нормы устройства вентиляции в бане
Оптимальным вариантом является перемещение по кругу, когда свежий поток, поступая в помещение, плавно «омывает» его по верхнему уровню и, несколько остывая и опускаясь вниз, удаляется через вытяжную отдушину. Для организации такого движения необходимо располагать вентиляционные отверстия на противоположных стенах или, что еще лучше, углах. Таким образом удастся достигнуть наиболее равномерного воздухообмена на всех участка сауны. Для исключения образования холодных потоков, сквозняков, приточная вентиляция в сауне чаще всего устанавливается возле каменки. Печь имеет высокую температуру, воздух над ней поднимается вверх. Свежая струя, поступая внутрь помещения, подхватывается восходящим потоком, нагревается, начинает циркуляцию по всему объему парной до вывода через вытяжную отдушину. Таким образом можно подавать достаточные объемы свежего воздуха и сразу же смешивать его с горячим воздухом, исключая падение температуры. Установка приточной отдушины — вентиляционного диффузора — в других местах создаст холодные участки и нарушит равномерность циркуляции воздушных потоков, снижая эффективность системы вентиляции.
Вентиляция Басту
Самая надежная и популярная вентиляция в бане своими руками называется Басту. Система основана на оснащении приточного окошка регулируемой заслонкой. Расположено отверстие за печью. Под каменкой делают дополнительные окошки, оснащенные управляемой заслонкой. Через них свежий воздух в баню поступает из-под пола, который в свою очередь проник с улицы сквозь продухи фундамента.
В исходном положении клапана или заслонки вытяжек закрыты. Их открывают только при необходимости проветривания бани. Если естественного воздухообмена мало, вытяжку или приточное отверстие оснащают вентилятором.
Вентиляция парилки
На первый взгляд, может показаться, что устройство вентиляции в парной нецелесообразно, ведь вместе с отработанным воздухом удаляется столь необходимое тепло. На деле все обстоит наоборот: вентиляция в парилке сауны еще более необходима, чем в обычном жилом помещении.
Помимо того, что кислород расходуется в процессе дыхания людей, здесь действует еще один фактор. Если в русской бане пот ввиду высокой влажности стекает по коже, в сухой сауне он испаряется, отравляя воздух. Так что при отсутствии проветривания, пребывание в сауне вместо приятного покажется тягостным.
Вентиляция в парной и душевой
Очевидно, что назначение парной и характерные для нее условия обуславливают особые требования к вентиляции:
- поступающий воздух прогревается. Следовательно, приточные отверстия надлежит размещать вблизи печи;
- вытяжка располагается не вверху, как обычно, а внизу. Находящийся под потолком горячий воздух — наиболее ценный, к тому же он еще богат кислородом: сюда поднимается нагретый печью свежий поток. А вот остывший и опустившийся книзу, вобравший в себя испарения и углекислый газ, необходимо удалить;
- гибкое регулирование. От работы вентиляции зависит температурный режим, при этом он не остается постоянным: кто-то предпочитает жаркую сауну, кто-то — попрохладнее. Сама вентсистема зависит от постоянно меняющихся погодных условий, а предварительный расчет не позволяет с абсолютной точностью предугадать эффект от работы вентиляции.
Перечисленные моменты побуждают обеспечить возможность пользователю точно регулировать и настраивать работу вентиляции в соответствии со своими предпочтениями и установившейся погодой.
Делают следующее:
- в приточных и вытяжных отверстиях устанавливают регулирующие заслонки;
- применяют вентиляторы с регулируемой скоростью вращения;
- делают несколько вытяжных отверстий на разной высоте, с тем чтобы в процессе настройки выбрать наиболее подходящее.
Наряду с традиционными схемами вентиляции парной все чаще применяются новые. К примеру, практикуют подведение свежего воздуха непосредственно к пологу. Там устанавливается чаша из мягкого материала, куда лежащий на пологе пользователь опускает лицо.
Для удобства рядом кладут набитую травами подушку. Поскольку описанный метод еще не получил широкого распространения, далее будут рассмотрены классические схемы вентиляции.
Помимо парной в сауне имеются другие помещения, и все они также нуждаются в вентилировании.
Комбинированная система
Зачастую прибегают к смешанному или комбинированному способу вентилирования: часть помещений проветривается естественным образом, а другая — принудительно. К примеру, летом естественная вентиляция эффективно работает только в парной, где воздух намного горячее наружного; в прочих же помещениях ее производительность резко падает, поскольку температура воздуха в них и на улице примерно одинакова.
В комнате отдыха ситуацию спасают открытые окна, но в душевой катастрофы не избежать. Если же здесь установить вытяжной вентилятор, он обеспечит требуемую производительность в любое время года.
Комбинированный вариант уместен в случае, когда сауна расположена в коттедже и парная комната имеет лишь одну наружную стену.
В комнате отдыха устраивают естественную вентиляцию, а в парилке — принудительную вытяжную: оба отверстия, и приточное, и вытяжное располагают в наружной стене; первое — в 20 см от пола, второе — в 20 см от потолка. Таким образом, они оказываются напротив печи, устанавливаемой обычно в подобных саунах у внутренней стены. В вытяжном отверстии устанавливают вентилятор.
Принудительная тяга обеспечивает мощный входящий поток свежего воздуха. Он пересекает всю парную, наталкивается на печь, поднимается вверх и, обойдя таким образом помещение по кругу, удаляется через вытяжку.
Основные требования
- Постоянный приток воздуха (свежего) извне.
- Неизменность температуры в помещениях, в том числе высокой – в парилке.
Нормы и правила устройства вентиляционной системы
- В сауне практически все помещения имеют скромные габариты. Применительно к комнатам с небольшими размерами нужно ориентироваться на такую схему вентиляции, чтобы она обеспечивала обновление воздуха примерно каждые четверть часа, как минимум. Для сауны это считается предельной нормой.
- В процессе проектирования и монтажа следует продумать и исключить все риски появления сквозняков или наоборот, зон с застоявшимся воздухом.
Вытяжка для бани: в каком отделении?
Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.
Вытяжка в парилке
Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.
ВАЖНО! Нельзя оставлять парилку вообще без вентиляционных отверстий, это большой риск угореть или потерять сознание и задохнуться углекислым газом. Нельзя делать только одно отверстие — так вентиляция не работает.. Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов)
Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна
Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.
Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.
Полезное видео
Посмотрите, как умельцы сделали короб для вытяжки вентиляции из досок:
В моечной
Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:
- что размеры вытяжного отверстия будут больше приточного;
- либо вытяжных будет два на одно приточное;
- либо на вытяжку поставлен вентилятор.
В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.
Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.
Составные части вытяжки в моечной бани не отличаются от использованных в парилке.
Эконом-решение: залповая вентиляция в парной русской бани
Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом – эконом-решение: залповая вентиляция в парной русской бани.
Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.
Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.
ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному
Инструкция по самостоятельному расчету воздухообмена
Для расчета используется элементарная формула:
То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.
Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.
Таблица. Пример расчета банной вентиляции
Таблица. Пример расчета банной вентиляции
В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.
Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.
Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:
- ≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
- ≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
- 2 м/сек – для естественного воздухообмена непосредственно в парилке.
Вентиляционный приточный клапан за каменкой
Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.
Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.
Таблица. Параметры воздуховодов круглого сечения
Таблица. Воздуховоды прямоугольного сечения
Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.
Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.
В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):
- парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
- душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
- туалет – показатели аналогичны душевой комнате;
- кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.
Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.
Таблица. Результаты расчета и проектирования вентиляции
Нормы и правила
Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см2 на каждый 1 м3.
Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:
- для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
- для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.
Вентиляция саун «Басту»
Начнем с названия: оно составное, образованное из двух финских слов – «bad», то есть баня, и «stuga», то есть утепленная постройка из дерева. У нас его часто склоняют или пишут на манер фамилии, что неправильно, но уже прижилось.
Хотя главное – это конфигурация системы, которая является комбинированной:
- вверху помещения – замкнутый воздушный контур,
- внизу – приточно-вытяжной комплекс.
Благодаря такому устройству теплые газовые массы скапливаются под перекрытиями сауны. Внешне это похоже на перевернутый и закрытый со всех сторон купол.
Важно, чтобы помещение было герметичным (без щелей для сквозняков) и теплоизолированным. Тогда оно сможет быстро прогреваться, что обеспечит меньший расход топлива, а значит и экономичность эксплуатации
Внимание, верхняя вытяжка в бане Басту не нужна – это ключевое условие нормальной работы системы вентиляции, – а вот нижнюю просто необходимо добавить к паре задвижек, разнесенных друг от друга как можно дальше. Идеальный вариант, когда последние будут расположены на противоположных стенах
При типовой планировке подразумевается, что:
- парилка является угловым помещением здания;
- напротив – моечная;
- в оставшейся половине – комната отдыха.
В таком случае заборный клапан мастера поднимают над уровнем пола на 20 см, размещая его между наружной стеной и отопительным агрегатом. Печь, кстати, обычно находится по центру – для равномерного обогрева, – а воздух к ней стоит подводить по металлическому рукаву. Одного отверстия, выходящего на улицу и закрытого решеткой недостаточно.
Особенности вентиляции в парном отделении
В этом помещении повышенные влажность и температура, поэтому эффективный воздухообмен ему нужен едва ли не в первую очередь. Организовывать его можно на основе стандартных принципов построения. Специалисты выбирают проверенные решения, на практике доказавшие свою рациональность. Например, приточный клапан с задвижкой размещая у печки, на некотором возвышении от пола.
Требуется ли вентиляция в парилке бани
Конечно, как вы уже поняли, она просто необходима. Более того, стоит сделать ее так, чтобы она непрерывно функционировала и ее можно было регулировать вручную. И планируйте ее, учитывая, что пар в помещении настолько небольших размеров образуется достаточно интенсивно, а значит циркуляция должна быть усиленной, но в разумных рамках, иначе потребуется высокомощная печь, расходующая огромное количество топлива.
Также важно исключить скопление неприятных запахов, которые могут образовываться от отходов в моечной. Для этого следует организовать еще и эффективную систему стока, ведь избыток влаги приводит к сырости, которая сопровождается плохими ароматами
Стоит помнить, что изоляция в парной – немаловажный фактор для правильной циркуляции воздуха в помещении. Не стоит исключать использование вентиляционной системы или делать отверстие для вывода воздуха меньше, чем приточное.
Общие правила при планировании банной вентиляции
Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.
А вот то, что вентиляция делать не должна:
- Нарушать притоком свежего воздуха температурный режим бани.
- Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
- Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.
Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.
Всего же вентиляция в бани обеспечивается таких видов:
- Естественная, когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
- Механическая – когда и за температурой, и за подачей воздуха следят приборы.
- Комбинированная, когда давление искусственно создается при помощи вентилятора.
И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.
Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.
Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет
А потому, чтобы продлить их срок эксплуатации, важно делать вот что:
Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха
А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
По завершению банных процедур полы нужно хорошо просушивать – каждый раз.. Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу
Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
