6 Популярные модели
Сегодня на рынке отопительных приборов водяные тепловентиляторы пользуются популярностью, поскольку многие оценили их преимущества. Различные компании, специализирующиеся на производстве промышленной и бытовой техники, выпускают модели разной мощности, внешнего вида и характеристик. Наиболее востребованными считаются следующие:
- 1. Ballu относится к недорогим и надежным устройствам, выпускается китайской компанией. Подключается без проблем к централизованной системе отопления и позволяет обогреть площадь до 300 квадратных метров. Мощность приспособления составляет 45 кВт. Имеет теплообменник из алюминия и меди, что обеспечивает хорошую теплоотдачу, а также трехскоростной электродвигатель, позволяющий бесперебойно функционировать на протяжении длительного времени. Поток воздуха при работе на максимальной мощности распространяется почти на 25 метров. Вес прибора — 22 кг.
- 2. Российская компания Тепломаш выпускает несколько разновидностей водяных тепловентиляторов с разной мощностью, энергопотреблением. Одной из популярных моделей является КЭВ-34ТЗ. Прибор имеет почти бесшумный двигатель, мощный вентилятор, качественный и прочный корпус из оцинкованной стали. Преимуществом тепловентилятора считается встроенный термостат, который защищает от перегрева, а также защитная решетка на задней стенке. Передняя сторона оснащена специальными жалюзи, которые можно регулировать при необходимости.
Технические характеристики паровых калориферов КПСк-3
| Условное обозначение агрегата | Площадь поверхности теплообмена, м² | Площадь фронтального сечения для прохода воздуха, м² | Про-ность по воздуху, м³/ч | Про-ность по теплу, КВт | Площадь сечения (среднее значение) для прохода теплоносителя, м² | Число ходов по теплоносителю | Масса, кг, не более |
| КПСк-31-01 | 9,85 | 0,197 | 2000 | 46,1 | 0,00086 | 4 | 25 |
| КПСк-32-01 | 12,14 | 0,248 | 2500 | 56,5 | 0,00086 | 4 | 29 |
| КПСк-33-01 | 14,24 | 0,295 | 3150 | 68,8 | 0,00086 | 4 | 33 |
| КПСк-34-01 | 16,71 | 0,342 | 4000 | 83,2 | 0,00086 | 4 | 37 |
| КПСк-35-01 | 21,29 | 0,437 | 5000 | 103,5 | 0,00086 | 4 | 45 |
| КПСк-36-01 | 13,26 | 0,267 | 2500 | 59,6 | 0,00077 | 6 | 35 |
| КПСк-37-01 | 16,34 | 0,329 | 3150 | 73,6 | 0,00077 | 6 | 40 |
| КПСк-38-01 | 19,42 | 0,392 | 4000 | 90 | 0,00077 | 6 | 45 |
| КПСк-39-01 | 22,5 | 0,455 | 5000 | 107,9 | 0,00077 | 6 | 50 |
| КПСк-310-01 | 28,66 | 0,581 | 6300 | 134,9 | 0,00077 | 6 | 60 |
| КПСк-311-01 | 83,12 | 1,66 | 16000 | 358,6 | 0,00235 | 4 | 155 |
| КПСк-312-01 | 125,27 | 2,448 | 25000 | 552,3 | 0,00235 | 4 | 230 |
Подключение водяного калорифера
Приток воздуха с использованием водяного калорифера может выполняться в двух исполнениях, правом и левом. Это зависит от того, где находится расположение смесительного узла и блока с автоматикой. Когда приточную установку рассматривают со стороны воздушного клапана, то:
- Левое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с левой стороны;
- Правое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с правой стороны.
В каждом из исполнений соединительные трубки располагаются на стороне забора воздуха, где произведена установка воздушного клапана. В зависимости от исполнения есть следующие особенности:
- В правых выполнениях трубка для подачи располагается внизу, а трубка для «обратки» – вверху;
- В левых выполнениях всё не так. Подача находится вверху, а отток – внизу.
Потому что в приточных установках с использованием водяных калориферов требуется наличие смесительного узла, последний должен содержать 2 или 3 ходовой вентиль. Выбирать вентиль нужно исходя из параметров теплоснабжающей системы. Для отдельных контуров автономных систем теплоснабжения, в качестве которых может выступать газовый котёл, нужно наличие трёхходового вентиля. Если приточная установка подключена к системе центрального теплоснабжения, тогда нужно наличие двухходового вентиля. Если подытожить, то выбор вентиля зависит от:
- Типа системы;
- Температуры подачи и «обратки» воды;
- Перепада давления промеж труб подачи и «обратки», если система центральная;
- Имеется ли наличие отдельного насоса на контуре притока вентиляции, если система автономная.
При монтаже схемы с водяным калорифером запрещается монтаж в той позиции, если труба ввода и вывода располагаются вертикально. Также монтаж не должен осуществляться в случае, если забор воздуха располагается вверху. Это связано с тем, что снег может попадать в приток установки и таять там, что грозит проникновением воды в автоматику. Чтобы работы регуляторов температуры была правильная, необходимо расположить температурный датчик изнутри выдува воздуховода, чтобы участок был ровным по длине не меньше 50 см от установки притока.
Также следует знать, что:
- Запрещено осуществлять монтаж приточной установки 100 – 3500 м3/ч, если ось двигателя вертикальная;
- Запрещается установка приточных установок там, где на них может попадать влага или химически активные вещества;
- Запрещается использование приточной установки там, где есть прямое воздействие атмосферных осадков на установку;
- Запрещается блокировать доступ для обслуживания установок;
- Чтобы смонтировать приточную установку в отапливаемом помещении и избежать конденсата на подающем воздуховоде, требуется применять исключительно теплоизолированный воздуховод.
В установке калориферов нет ничего особо сложного, нужно лишь придерживаться правил и соблюдать технику безопасности. Иногда лучше доверить это дело профессионалам и быть уверенным в том, что все работы выполнены с учётом всех требований.
Схемы и типы исполнений смесительных узлов UTK
По-умолчанию к реализации предлагается смесительный узел терморегулирования UTK исполнение 0 без арматуры, гибких подводок и термоманометров. Возможно изготовление нестандартных узлов обвязки по эскизам и техническому заданию заказчика.
Смесительный узел построен по трехходовой схеме регулирования
- Шаровые краны 1 служат для отключения узла от тепловой сети.
- На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
- На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
- На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
- На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.
Расчёт водяного калорифера
Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:
- Объём (масса) приточного воздуха, который необходимо нагреть.
- Начальная (внешняя) температура воздушных масс.
- Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
- Температурный режим теплоносителя.
Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:
- способ подключения (к центральной теплосети или котельной);
- метод обвязки.
Расчёт мощности калорифера
Qт – тепловая мощность калорифера, Вт;L – расход воздуха, м³/часρвозд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;свозд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);tвн – температура воздуха на выходе из калорифера, °C;tнар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)
Диаграмма процесса нагрева воздуха
Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.i–d диаграмма влажного воздуха
Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.
Методы обвязки
Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:
- применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
- использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.
Установка узла обвязки
Определение необходимого значения мощности установки
При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:
- производительности на основе наружного воздушного потока окружающей среды;
- давления, которое создается работой вентиляторов;
- общей мощности нагревательного прибора;
- площади трубоотводов подачи воздуха;
- допустимой нормы возникновения различного рода шумовых эффектов;
- скорости проникновения воздушных потоков.
Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время
Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора
Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.
Выполняя расчет калорифера приточной вентиляции
- возможность применения разного типа питания;
- трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.
Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:
I = P (мощность) /U (напряжение питания)
Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В.
Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:
T =2.98 x P (мощность) / L (производительность вентиляционной системы)
Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.
В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.
Подключение
Поступление воздушных масс может осуществляться в одном из двух вариантов:
- Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
- Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.
Трубки размещают на той стороне, где установлен воздушный клапан.
Водяные калориферы разделяются на 2 вида по типу вентиля:
- двухходовой – при подключении к общему теплоснабжению;
- трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).
Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:
- Вид системы.
- Температура воды в начале процесса и при оттоке.
- При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
- При автономном – наличие или отсутствие насоса, установленного на контуре притока.
Схема установки должна предусматривать недопустимость монтажа в следующих случаях:
- с вертикальным вводом и выводом трубы;
- с верхним забором воздуха.
Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.
Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)
Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.
Критерии выбора калориферов
При выборе калорифера, помимо теплопроизводительности, производительности по объему воздуха и поверхности теплообмена, необходимо определиться с критериями, перечисленными ниже.
С вентилятором или без него
Основная задача калорифера с вентилятором – создание теплого воздушного потока для обогрева помещения. Прогонять воздух через пластины трубок – это функция вентилятора. В случае нештатной ситуации с отказом вентилятор, циркуляция воды через трубки должна быть прекращена.
Форма и материал трубок
Основа нагревательного элемента калорифера – стальная трубка из которой собрана решетка секции. Существуют три варианта конструкции трубок:
- гладкотрубные – обычные трубки расположены рядом друг с другом, теплоотдача наиболее низкая из возможных;
- пластинчатые – на гладкие трубки напрессованы пластины для увеличения площади теплоотдачи.
- биметаллические – стальные или медные трубки с навитой, сложной по форме алюминиевой лентой. Теплоотдача в этом случае наиболее эффективна, медные трубки более теплопроводные.
Минимально необходимая мощность
Для определения минимальной мощности нагрева можно использовать довольно простой расчет, приведенный в сравнительном расчете между радиаторами и калориферами ранее. Но поскольку калориферы не только излучают тепловую энергию, но и прогоняют воздух вентилятором, есть более точный способ определения мощности с учетом табличных коэффициентов. Для автосалона с размерами 50х20х6 м:
- Объем воздуха автосалона V = 50*20*6 = 6 000 м3 (нужно нагреть за 1 час).
- Наружная температура Tул = -20⁰C.
- Температура в салоне Tком = +20⁰C.
- Плотность воздуха, p = 1,293 кг/м3 при средней температуре (-20⁰C +20⁰C)/2 = 0. Удельная теплоемкость воздуха, с =1009 Дж/(кг*K) при температуре снаружи -20⁰C — из таблицы.
- Производительность по воздуху G = L*p = 6 000*1,293 =7 758 м3/час.
- Минимальная мощность по формуле: Q (кВт) = G/3600*c*(Tком – Tул) = 7758/3600*1009*40 = 86,976 кВт.
- С учетом запаса мощности в 15% минимально необходимая теплопроизводительность = 100,02 кВт.
Калориферы водяные для приточной вентиляции
Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.
Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.
Воздухонагреватель водяной: принцип работы и конструкция
Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.
Смотреть корзину В корзину / Детали
8 100 ₽ОтложитьОтложить Сравнить
- Смотреть корзину Детали
Смотреть корзину Детали
Смотреть корзину В корзину / Детали
Нагреватель
Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.
Трубки
Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.
Установка
Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.
Основное описание
Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.
Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.
Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.
Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.
Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.
| Страна | Россия |
| Производитель | ГлобалВент |
| Диаметр мм | 200 |
| Давление Па | 400 |
| Воздухообмен, м3/час | 800 |
| Применение | Для офиса / Для магазина / Для дома / Для вентиляции |
| Серия модели | Climate |
| Напряжение Вт | 220 |
| Мощность, кВт | 0,44 |
| Фазность | 1 |
| Состав | Оцинкованный |
| Назначение | Общее / Коммерческое / Промышленное / Специальное |
| Вид установки | Приточно-вытяжная |
| Тип рекуператора | Пластинчатый |
| Вес | 60 кг |
| Мощность нагревателя кВт | 9,0 |
| Размер мм | В-304 Д-786 Ш-1202 |
| Метод нагрева | Водяные |
| Тип установки | Горизонтальная |
| Гарантия от производителя, мес | 24 |
| Вентиляционные установки | да |
| Пульт управления | да |
Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.
Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.
Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.
- Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
- Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
- Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
- Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
- Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.
L — Приток слева если смотреть на установку со стороны улицы.
R — Приток справа если смотреть на установку со стороны улицы.
**E — electrical heater (электрический нагреватель)
*** W — water heater (водяной нагреватель)
****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.
***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.
****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.
Особенности конструкции приспособления
Основные элементы приточной вентиляции
- Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
- Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
- Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
- Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
- Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.
Элементы приточно-вытяжной вентиляции Дополнительные элементы
- Вентиляторы.
- Диффузоры (способствуют распределению масс потока воздуха).
- Глушитель шума.
- Рекуператор.
Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.
Пассивные вентиляционные системы.
Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.
Автоматизированная регуляция напрямую зависит от:
- скорости потока воздушных масс, проходящих через вентиляцию;
- влажности воздуха в пространстве помещения.
Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.
На стену

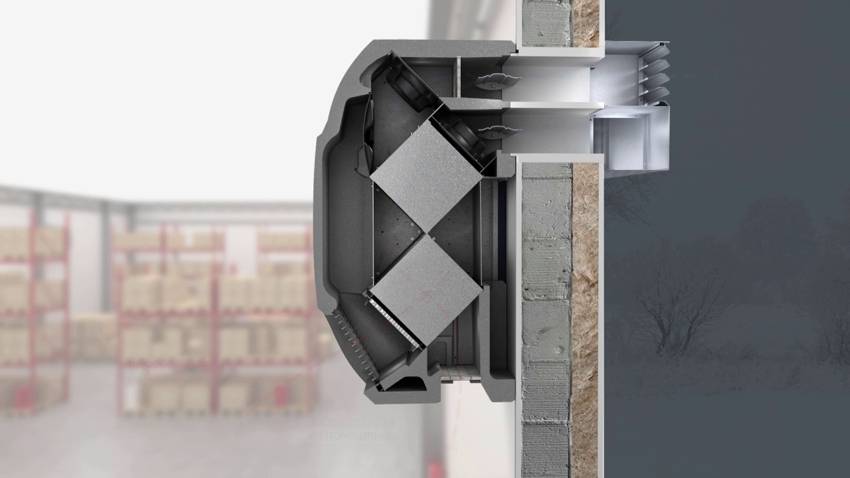

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.
Активные вентиляционные системы
Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.
По принципу подогрева такой приточный обогреватель может быть водяной и электрический.
Водяной нагреватель
Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.
Электрический нагреватель.
Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.
Бризер
Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.
Бризер Тион о2
Конструкция бризера tion o2:
- Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
- Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
- Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
- Вентилятор для притока воздуха с улици.
- Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.
Конструкция калориферов разных видов
Калорифер – это теплообменник, передающий энергию теплоносителя воздушному обогревающему потоку и работающий по принципу фена. Его конструкция включает съемные боковые щитки и теплоотдающие элементы. Они могут быть соединены в одну или несколько линий. Встроенный вентилятор обеспечивает воздушную тягу, и воздушная масса поступает в помещение через зазоры, которые есть между элементами. Когда воздух с улицы проходит сквозь них, ему передается тепло. Калорифер устанавливают в вентиляционный канал, поэтому прибор должен соответствовать шахте по размеру и форме.
Водяные и паровые калориферы
Виды теплообменников в калориферах
Водяные и паровые калориферы могут быть двух видов: ребристыми и гладкотрубными. Первые в свою очередь делятся еще на два типа: пластинчатые и спирально-навивные. Конструкция бывает одноходовой или многоходовой. В многоходовых устройствах имеются перегородки, благодаря которым направление потока меняется. Трубки располагаются в 1-4 ряда.
Калорифер, работающий на воде, состоит из металлической, чаще прямоугольной рамы, внутри которой размещены ряды трубок и вентилятор. Подключение выполняется к котлу или ЦСО с помощью выходных патрубков. Вентилятор располагается с внутренней стороны, он нагнетает воздух в теплообменник. Для управления мощностью и выходной температурой воздуха используются 2-х или 3-ходовые вентили. Приборы устанавливают на потолок или на стену.
Существует три разновидности водяных и паровых калориферов.
Гладкотрубный теплообменник
Гладкотрубные. Конструкция состоит из полых трубок (диаметр от 2 до 3,2 см), расположенных с небольшими промежутками (порядка 0,5 см). Они могут быть изготовлены из стали, меди, алюминия. Концы трубок сообщаются с коллектором. Во входные отверстия поступает нагретый теплоноситель, на выход – конденсат или остывшая вода. Гладкотрубные модели отличаются меньшей производительностью по сравнению с остальными.
Особенности использования:
- минимальная температура входного потока – –20°C;
- требования к чистоте воздуха – не более 0,5 мг/м3 по показателю запыленности.
Ребристые. За счет ребристых элементов увеличивается площадь теплоотдачи, поэтому при прочих равных условиях ребристые калориферы более производительные, чем гладкотрубные. Пластинчатые модели отличаются тем, что на трубки насаживаются пластины, еще больше увеличивающие площадь поверхности теплоотдачи. В навивных наматывается стальная гофрированная лента.
Биметаллические с оребрением. Наибольшей эффективности удается достичь за счет использования двух металлов: меди и алюминия. Из меди изготавливают коллекторы и патрубки, а оребрение – из алюминия. Причем выполняется оребрение особого вида – спирально-накатное.
Монтаж и эксплуатация
Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.
Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.
Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.
После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным
- Необходимо регулярно следить за состоянием воздуха в помещении.
- Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
- Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
- Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
- При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
- При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.
Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.
Электрический калорифер: особенности эксплуатации
Электрокалориферы сейчас успешно используют для обогрева различных помещений, как жилого, так и хозяйственного и промышленного значения. Учитывая, что источником энергии является электричество, существуют определенные меры безопасности при их эксплуатации. В первую очередь следует исключить наличие паров от взрывоопасных предметов, а также токопроводящей пыли.
В основном электрические калориферы устанавливают в просторных складах, мастерских, залах, гаражных помещениях и сушильных камерах. Предусмотрен их вертикальный и горизонтальный монтаж. Важным условием безопасной эксплуатации является наличие доступа к панели перезагрузки системы в ручном режиме. Особенно популярны воздушные калориферы, которые успешно используют на стройплощадках.
Электрокалориферы значительно ускоряют процесс высыхания различных стройматериалов, в частности штукатурки и краски. Часто их используют для образования тепловой завесы у ворот или дверных конструкций.
Широкий температурный режим эксплуатационых возможностей позволяет использовать его в диапазоне температур от -30 до 50°С. Во избежание перегрева агрегата, следует позаботиться о достаточном воздухопотоке, поэтому предварительно необходимо провести соответствующий расчет. Калорифер при правильном и бережном использовании может прослужить достаточно долго.
Калорифер можно использовать в температурном диапазоне от -30 до 50°С
