Как сделать заземление для газового котла в частном доме

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
соединяют проводники;
берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

сварочный аппарат;
болгарка для нарезки и корректировки труб;
дрель или перфоратор;
лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

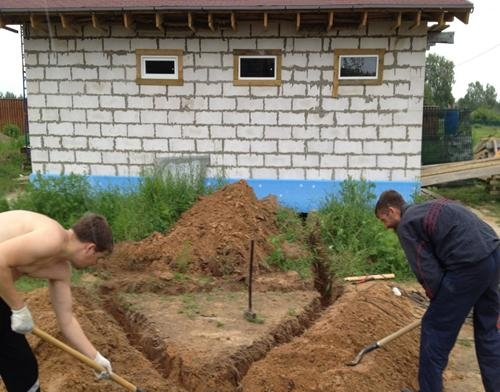

По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.

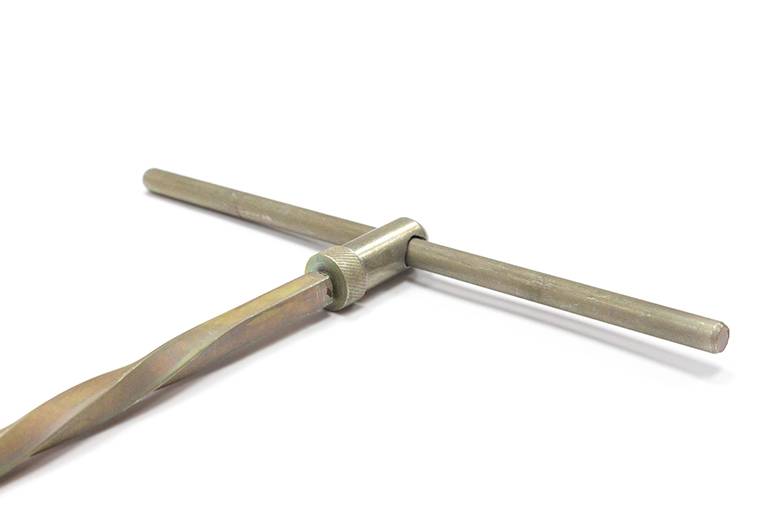

При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

Возможный тип системы заземления.
Параметры сопротивления.
Рекомендуемые материалы для изготовления заземляющего контура.
Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

Тип грунта.
Выбранный материал электродов и толщина провода.
Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Источники

https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
http://elone.ru/customer/docs/protocoly
http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html

Схемы заземления: какую выбрать

Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.

TN-C-S

В этом случае PEN-ввод делят на параллельные проводники.

PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:

нейтраль – N;
земля – РЕ;
распределитель на 4 соединения.

Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.

ТТ

В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

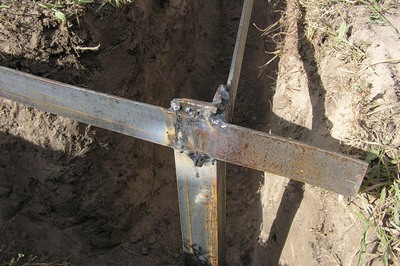

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм2.

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Рейтинг лучших промышленных комплектов

Наборы заводского производства отличаются простотой сборки. Владелец дома или складского помещения может установить контур самостоятельно. Для проведения монтажа требуется минимум подготовительных работ. Комплектующие укладываются в картонную тару, упрощающую процесс перевозки и защищающую детали от повреждений. Компоненты выполнены из стального прутка с покрытием медью, обеспечивающей увеличение ресурса.

Zandz ZZ–000–045

Модуль российского производства состоит из сборных электродов, имеющих длину от 5 до 15 м (в зависимости от количества элементов). Комплект используется для заземления жилых или офисных зданий и обеспечивает защиту от разряда молнии. Поставляется в виде набора, в котором имеются соединительные резьбовые муфты для сборки электродов из заготовок. Поверхность стальных штырей покрыта слоем меди, предусматриваются насадки на отбойный молоток (необходимы при проведении монтажных работ). Средняя цена набора составляет 70 тыс. руб.

Galmar GL–00045

В состав набора входят 30 металлических штырей длиной по 1,5 м и соединительные резьбовые элементы. Поверхность электродов покрыта медью, обеспечивающей стойкость к коррозии. Имеются зажимы для коммутации проводников, стартовые наконечники для электродов и насадки для отбойного молотка, позволяющие быстро заглубить штыри в грунт.

Ezetek CN–6

Бюджетный набор включает в себя электрод, изготовленный из нержавеющей стали и имеющий длину 6 м. Предусмотрен твердосплавный наконечник, упрощающий процедуру установки штыря в грунт. Электрод собирается из 1,5-метровых элементов, для соединения применены резьбовые втулки. Предусмотрена туба со специальной пастой, проводящей электрический ток. Комплект рассчитан на использование в частных домах или на дачах, монтаж производится при помощи перфоратора или кувалды. Цена системы заземления начинается от 12 тыс. руб.

Bolta

Компания предлагает несколько комплектов со штырями, выполненными из углеродистой, омедненной или нержавеющей стали. Ресурс компонентов, расположенных в грунте, варьируется от 15 до 100 лет. Предусмотрена специальная твердосплавная головка, способная разрушать камни в толще грунта. Установка сборного штыря (для соединения имеются втулки с резьбой) производится вручную кувалдой или с помощью электрического перфоратора.

TDM SQ2402–0001

Комплект предназначен для частных домов или складских помещений, стоимость начинается от 11,5 тыс. руб. В наборе имеются стальные штыри длиной 1,5 м с резьбовыми наконечниками для втулок. Предусмотрены ударная головка и латунные зажимы для крепления соединительных проводов. На поверхность электрода нанесено медное покрытие толщиной около 0,25 мм, соединительные втулки выточены из латуни. Имеется туба со специальной смазкой, защищающей детали от коррозии и проводящей электрический ток.

MZK–6–Z

В состав комплекта включены 4 стальных штыря длиной по 1,5 м и соединительные втулки из латуни с внутренней резьбой. Электроды имеют диаметр 14 мм и покрыты тонким слоем меди, компоненты соответствуют требованиям российских ПУЭ. Подходят для заземления жилых домов и газового оборудования. Установка в грунт осуществляется вручную или с помощью перфоратора.

ZGER–6

Набор состоит из 4 стальных оцинкованных стержней длиной по 1,5 м (диаметр прутка 20 мм). Комплект предназначен для заземления частных домов и отдельных установок. Для соединения элементов использована цапфа, входящая в ответное отверстие. Предусмотрены ударопрочная головка и зажим для подсоединения провода. Средняя цена набора составляет 5,8 тыс. руб.

Нормы и требования к заземляющему контуру

Системы заземления жилых зданий и промышленных объектов проектируют в соответствии с требованиями ПУЭ. Общее сопротивление элементов должно составлять 10 или 20 Ом при напряжении в сети 380 либо 220 В (3 фазы) или 220 либо 127 В (1 фаза). Поскольку газовые котлы используются в жилых помещениях и подключаются к бытовой 1-фазной сети переменного тока напряжением 220 В, то нормальным считается сопротивление 10 Ом.

Допускается использовать в качестве заземления стальные водопроводные трубы, проложенные в глубине грунта. Можно подсоединять корпус газового котла к арматуре железобетонных конструкций, имеющих слой гидроизоляции. Все возможные варианты заземления оговорены в пункте 1.7.109 ПУЭ.

Не допускается применять в качестве линии заземления:

стальные магистрали водоснабжения или отопления;
трубопроводы для подачи природного газа или иные горючие или взрывоопасные материалы;
стоки системы канализации;
контакты заземления, имеющиеся в бытовых розетках электрической сети.

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

принудительная циркуляция производится, благодаря насосам;
естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов. Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается. Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Разновидности котлов

В домах, не имеющих доступа к централизованной отопительной системе, приходится использовать альтернативные варианты обогрева. В силу технических и эксплуатационных характеристик котлы являются одними из самых востребованных теплогенераторов. Эти нагревательные устройства принято классифицировать по нескольким признакам.

Бывают напольными и настенными. Первые характеризуются большой мощностью, подходят для обогрева помещений, площадь которых достигает 200 м². Могут функционировать в комплекте с бойлерами для воды. Вторые имеют компактные размеры, комплектуются различными приборами, обеспечивающими безопасную эксплуатацию (блокировочным термостатом, датчиками тяги и наличия пламени, механизмом автоотключения и так далее).

В данном видео рассмотрим газовый котёл для отопления частного дома:

Читать подробнее: какой водонагреватель лучше выбрать − проточный или накопительный.

Выделяют электронный и ручной способ розжига. Первый позволяет котлу включаться и выключаться автоматически в соответствии с установленной программой. Благодаря отсутствию запальника с постоянно горящим пламенем, газ в нём расходуется более экономно. Ручной механизм работает от нажатия кнопки на корпусе.

Дым и сажа выводятся из оборудования за счёт естественной и принудительной тяги. Естественная тяга требует постоянной циркуляции воздушных потоков, может применяться только в небольших помещениях. Принудительный способ выведения подразумевает наличие закрытой камеры сгорания и дымохода специального типа.

Это интересно: дымоход с трубой своими руками.

Ещё одним важным аспектом является энергоэффективность газового оборудования. Она зависит от того, какая теплота сгорания используется при работе. Традиционные модели котлов задействуют низший показатель, поэтому при их монтаже требуется исключить оседание водяного пара на стенках топки, дымохода и теплообменника. Конвекционные приборы используют высший показатель теплоты сгорания газа, нагревают воздух за счёт паров воды, образующихся в результате горения топлива.

Как устроить заземление газового котла в частном доме

Схема заземления в частном доме

От наружной стены установки отопительного агрегата отступают 1 м и делают на грунте разметку в виде равностороннего треугольником. Длина ребра должна составлять 2 м. По этой разметке выкапывается траншея. Её глубина зависит от уровня промерзания почвы, но должна быть не менее 50 см. В вершинах треугольника пробуриваются шурфы для установки заземлителей.

Погружение заземлителей происходит поэтапно. В грунт они последовательно углубляются отрезками, которые соединяются между собой по мере погружения с помощью специальных соединительных муфт или сварки. После установки заземлители соединяются с закреплённым на фундаменте здания штырём. Делается это с помощью медного провода, крепление которого производится болтами.

Дальше важно правильно сделать подсоединение штыря к коммуникационному блоку газового оборудования. Соединение может быть произведено с помощью стальной, медной или алюминиевой проволоки

На газовом оборудование есть трехконтактная сетевая розетка или щит управления с нулевой фазой тока. К нем и присоединяют протянутый от штыря провод.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Устроить заземление газового котла можно и по-другому. Альтернативным вариантом является соединение двух погружённых в грунт заземлителей прямой металлической полосой. Такая схема устройства заземления не запрещается ПЭУ.

В таких контурах заземления можно использовать штыри трёх типов:

Достоинство модульно-штыревой системы заземления

Главный плюс устройства такого контура заземления – простота сборки и возможность самостоятельного изготовления элементов конструкции. Монтаж модуля требует минимум подготовительных работ. Удобство транспортировки и хранения промышленных комплектов заземления. Контуры обладают длительным сроком службы и высокой степенью безопасности.

Как сделать заземление для газового котла: требования к заземлителю и инструкция по монтажу
