Как правильно сделать заземление газового котла

Как произвести заземление газового котла в частном доме: подробная инструкция

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент скачка напряжения (пробоя) электрической сети. Но желательно не далее 3-4 метров от фундамента дома, идеально, если на том месте будет скульптура или камни.

Проектирование и необходимые инструменты

Пример подробного схематического описания устройства конструкции.

Все работы, как правило, проводятся после установки котла. Для начала необходимо разметить на земле макет конструкции, т.е. линии, где будут пролегать проводники. Перенесите схему ниже на землю.

При отсутствии подходящего места, контур не обязательно делать в виде равностороннего треугольника, можно организовать его в виде прямой линии или других геометрических фигур, главное – чтобы вертикальных и горизонтальных заземляющих электродов было достаточно для достижения нормы сопротивления. Идущая к фундаменту подводящая полоса также не обязательно должна быть прямой.

Из инструментов вам понадобится:

  • сварочный аппарат – обязательно;
  • болгарка – для резки материала и заострения вертикальных электродов;
  • перфоратор – для введения защиты через стену, внутрь дома;
  • штыковая лопата;
  • кувалда;
  • гаечные ключи.

Сборка и установка заземляющего контура

  1. Следуя примеру на фото прокопайте траншею глубиной 0,5-0,7 метра и шириной 30-35 см. Не забывайте, что стороны треугольника должны быть по 1,2 метра.
  2. Вертикальные электроды (3 уголка длинной по 2,1 м) необходимо заострить с одной стороны и вбить в землю по вершинам выкопанного треугольника. Вбивать их нужно на 2 метра, а оставшиеся 10 см оставить для дальнейшего сварочного соединения с горизонтальными электродами.
  3. С помощью точечной сварки соедините все вертикальные электроды горизонтальными (полосы прямоугольного профиля длинной 1,2 см). Для удобства можно сначала сварить треугольник, а затем соединить им вбитые в землю вертикальные электроды. В готовых комплектах все соединения производятся с помощью резьбы, в таком случае сварка не нужна.
  4. Последнюю металлическую пластину уложите в траншею, ведущую к фундаменту дома, прихватив сваркой один ее конец к ближайшей вершине треугольника.
  5. Теперь пластину нужно завести на стену, на 50 см над отмосткой, и надежно зафиксировать ее.
  6. На конце пластины нужно просверлить отверстие под болт М8 или М10 (ориентируйтесь на фото выше), при желании прихватить болт сваркой. На болт: накручивается гайка > надевается шайба > сверху кабель > надевается шайба > затягивается финальная гайка.

Проведение контура в дом и подключение к нему котла

Схема подключения газового котла к заземлению частного дома.

Зафиксированный к пластине заземляющего контура медный провод вводится в дом через отверстие в стене и подключается к ВРУ (Вводно-распределительное устройство), в простонародии – электрический щиток.

Сам газовый котел подключается через автомат УЗО (устройство защитного отключения) с помощью трехжильного кабеля, идущего в комплекте с котлоагрегатом. Если такового нет или планируется замена, используйте кабель сечением жилы 0.75 мм2 и максимальным диаметром 8 мм. Для доступа к заземляющему контакту газового котла снимите лицевую панель. Схема подключения простая, рассмотрим ее на примере наиболее распространенного настенного BAXI ECO Four 24 F:

  • L – фаза;
  • N – нейтраль (ноль);
  • (часто также PE) – земля.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

  • Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
  • Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
  • В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Способы заземления для настенного газового котла

Различают два способа заземления по типу устройства и особенностям его изготовления.

По типу устройства

К заземлению газового котла выдвигают особые требования, так как подключать заземляющую цепь нужно предельно внимательно и в соответствии со всеми нормами.

Особые требования:

  • Сопротивление заземления не выше 50 Ом для почв песчаной породы.
  • 10 Ом для почв глинистой породы.
  • Запрещается подключаться к трубам и стоякам.
  • Находящийся в земле кабель, который ведет от электрощита к контуру, своей площадью сечения должен быть больше 10 мм2 для меди, 16 мм2 для алюминия, для стали – 75 мм2.
  • Вертикальные металлоконструкции изготавливаются из профильной трубы, уголка, швеллера или же двутавра.

По особенностям изготовления

Такое подключение осуществляется с помощью специального готового комплекта или же с помощью подручных материалов.

Требования к качеству заземления

Сопротивление заземления, использующемуся для подключения газового котла / газопровода, должно быть:

  • в обычном глинистом грунте не более 10 Ом
    (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока

    (ПУЭ 1.7.103; для всех повторных заземлений))

  • в песчаном грунте не более 50 Ом
    (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
    (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м)

На ПУЭ (пункты 1.7.103 или ПУЭ 1.7.59 (последний менее “требовательный”)) ссылаются специализированные документы:

  • СНиП 31-02-2001
  • СНиП 42-01-2002
  • СП 42-101-2003
  • ТСН 41-312-2004 (для МО)

Несмотря на то, что пункт ПУЭ 1.7.103 описывает менее жесткие нормы для сопротивления каждого из повторных заземлений (в обычном грунте – не более 30 Ом) – представители газовых компаний требуют выполнения заземления с сопротивлением не более 10 Ом в обычном грунте.

Данное требование разумно и связано с распространённым явлением: отсутствием повторного заземления каждого столба воздушной линии (ВЛ).

Таким образом, для компенсации каких-либо нарушений со стороны электросети – непосредственно на месте необходимо обеспечить сопротивление заземления не более 10 Ом и этим выполнить требование ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений PEN-проводника каждой ВЛ.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.

Рекомендуемые материалы для изготовления заземляющего контура.

Стоимость работ.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.

По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).

Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².

В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.

Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

Выбранный материал электродов и толщина провода.

Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.

Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

  • Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
  • Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

  • принудительная циркуляция производится, благодаря насосам;
  • естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов. Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

  1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
  2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается. Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Почему это обязательная мера

Газовый котел или иное газовое оборудование, как и автомобиль, являются источниками повышенной опасности. Для него в большинстве случаев критично правильное подключение нуля и фазы питающей сети.

Также нужно, чтобы было правильно выведено заземление металлических частей, произведено выравнивание потенциалов. Нередко возникают проблемы со статическим электричеством внутри газовых трубопроводов.

Неверно подключенные приборы способы унести людские жизни. Достаточно одной икры для того, чтобы произошло непоправимое. Вот почему здесь так строго контролируются допуски и нормы. На электромонтеров при подключении котла ложится большая ответственность.

Также встречаются ситуации, когда подключение газового котла к электросети производится собственными силами, частным лицом

При этом особенно важно подтверждение соответствия проведенных работ требованиям безопасности

Устройство контура заземления

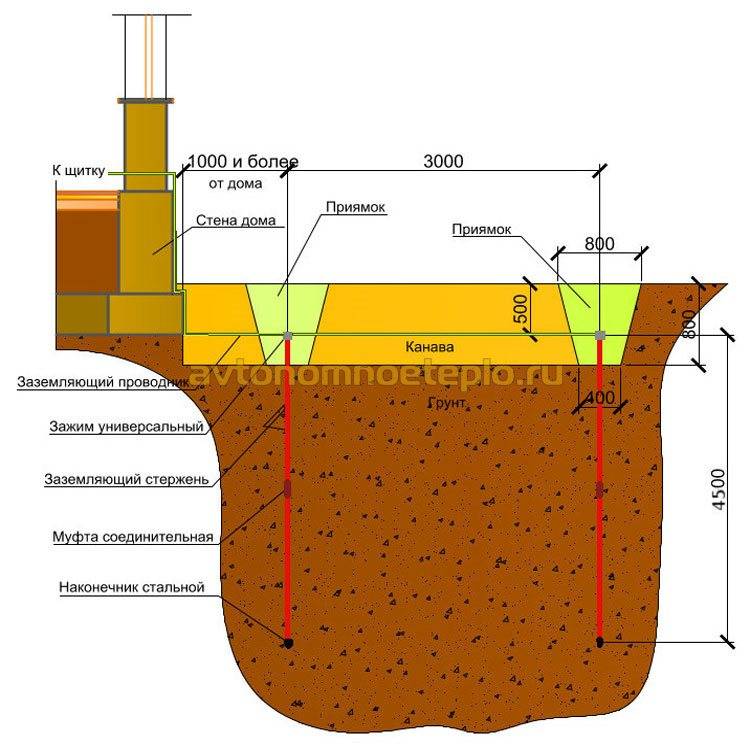

Контур заземления – это несколько электродов, которые соединены между собой металлическим стержнем и закопаны в землю. Такие конструкции чаще всего имеют квадратную либо треугольную форму.

Глубина установки штырей

Вертикальные штыри заземления забивают в грунт на глубину до 0,6 м, но не выше уровня промерзания. Между ними оставляют расстояние от 2,5 до 3 м. На дне траншеи концы электродов соединяют стальной пластиной.

Почему нельзя ставить отдельные

Согласно ПУЭ, запрещено делать заземление частных жилых зданий с помощью 1 штыря.

Существует такое понятие, как «сопротивление растеканию». Вокруг заглубленного в землю стержня создается максимальное напряжение и плотность электрического тока. Когда он проходит через грунт, увеличивается сопротивляемость его движению, которое через установленное расстояние прекращается. Эту точку называют зоной растекания.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
