Как установить и подключить розетку: пошаговое руководство

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Проверка подключения заземления

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Замена встроенной розетки

Перед тем, как установить новую розетку, удалите старую. Но перед удалением обязательно обесточите помещение.

Демонтаж

Алгоритм действий:

• отключение электроэнергии, подготовка инструмента, надевание защитных перчаток и очков;
• проверка отсутствия тока при помощи индикаторной отвертки;
• откручивается крышка старой электророзетки;
• удаляется рабочая часть, отрезаются провода;
• прочищается подрозетник (если он есть);
• если подрозетника нет, ставится новый и заделывается алебастром;
• вытягиваются электропровода.

Затем нужно установить новое устройство.

Монтаж

Как выполнить монтаж новой розетки:

• зачищаются провода на 1,5-2 см;
• проводники подсоединяются к устройству;
• подгибаются электропровода, устанавливается подрозетник и крепится лампами или винтами;
• устанавливается декоративная рамка.

Теперь можно подавать электричество и проверять работоспособность розетки.

Как установить автоматический выключатель: пошаговый инструктаж по установке

Электрические щитки, расположенные на лестничных площадках многоквартирных домов, находятся под контролем электриков из управляющей компании. Однако, согласитесь, знать назначение электроустройств, заключенных в металлическом ящике, обязан каждый домашний мастер.

Предлагаем разобраться, как установить автоматический выключатель, если возникнет срочная необходимость. Мы подскажем вам, как устроен автомат и приведем рекомендации по выбору электромеханического устройства.

Эти знания помогут самостоятельно заменить прибор и предпринять меры в аварийной ситуации, когда автомат сработал.

Источник



Как выглядит розетка без заземления и с заземлением.

Как выглядит розетка с заземлением – внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Как своими руками сделать дома в стене?

Для установки понадобятся:

• обычная розетка;
• компактный блок зарядного устройства (желательно найти самый маленький);
• два коротких электропровода;
• короткий провод USB со штекером и гнездом;
• паяльник;
• отвёртка;
• клей или клеевой пистолет;
• острый нож;
• мелкая наждачная бумага.

Пошаговая инструкция по установке:

1. Разберите блок питания и распаяйте вилку. Нужна только плата от блока, сама вилка не пригодится.
2. Подпаяйте электропровода с одной стороны к освободившимся контактам на плате блока.
3. Зачистите от изоляции электропровода со свободной стороны. Вставьте их в зажимные отверстия.
4. Приклейте плату сверху или снизу внутреннего механизма электрической розетки так, чтобы она не упиралась в стенки отверстия стены при установке.
5. На декоративной крышке электрической розетки разметьте отверстие под гнездо USB кабеля. Аккуратно вырежьте его и обработайте полученную щель наждачной бумагой.
6. Вставьте гнездо USB кабеля заподлицо с декоративной панелью и приклейте его клеевым пистолетом.
7. Подсоедините USB провод к плате блока питания.
8. Подсоедините провода сети.
9. Установите полученную конструкцию в технологическое отверстие.

Важно
Запомните: любые самодельные устройства вы используете на свой страх и риск.

Если знаний недостаточно, купите готовый вариант с USB гнездом.На нашем сайте рассказано не только об USB розетке, но и об обычной модели. Читайте о том, как ее установить, в том числе в гиспокартоне, подключить, заменить,перенести и отремонтировать

Также из наших материалов вы узнаете о том, как установить розетку с заземлением, подключить 3 штуки и добавить еще одну к уже имеющимся у квартире.

Принцип замены розеток

Обычно выходят из строя те розетки, которыми чаще всего пользуются.

Причин, требующих переделать розетку, может быть множество. Это:

• нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
• с целью совершенствования электрического оборудования;
• при смене дизайна с банальной эстетической точки зрения.

В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.

Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов

Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:

• Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса.
• Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.
• Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.

При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.

Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.

Это интересно: Основные виды электрических розеток: внимательный взгляд на вопрос

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

• устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
• штепсельная электророзетка ставится на высоте 50-100 см от пола;
• надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Двухполюсный автомат

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Схема подключения розетки 3Р+РЕ

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

• Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
• После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
• Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

• Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
• Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
• После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения

Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Заземление и зануление: в чем разница

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

Если ранее во многоквартирных домах прокладывали двухжильные электрокабели, то сегодня в обязательном порядке задействуют проводку, состоящую из трех жил

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях требуется наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то необходимо соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление ( )

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Согласно действующим сейчас правилам новостройки обеспечиваются системами TN-S или TN-C-S с имеющимся в обязательном порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения ( )

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Внешне заземляющие розетки легко визуально определить по наличию дополнительного металлического контакта – клеммы «заземления», необходимой для подключения провода, направленного от электрощита

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

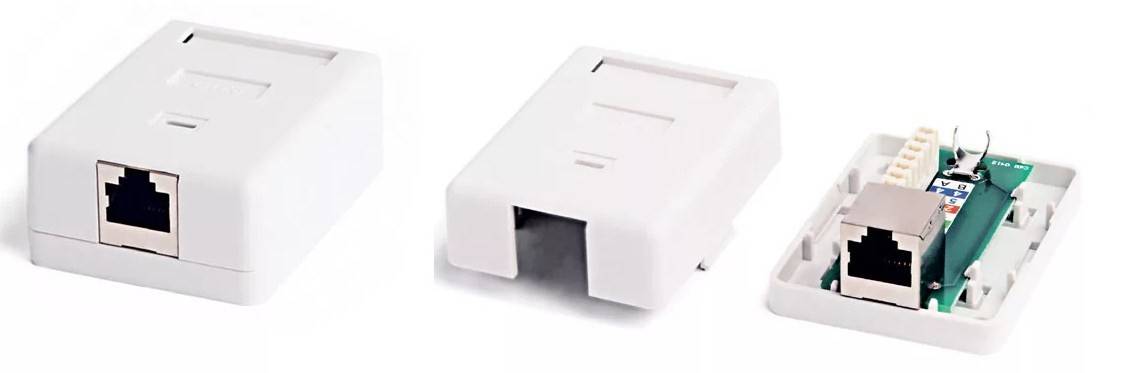

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

• Слева:
  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Зеленый.
• Справа:
  • Бело-синий.
  • Синий.
  • Бело-коричневый.
  • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Пошаговая инструкция введения в эксплантацию розетки европейского образца

Сама по себе установка евророзеток своими руками более чем возможна. Существует несколько способов.

• Первый берет свое начало с укладки специальной шины из медной проволоки от места расположения до подземного щитка. Необходимо наличие клемм заземления.
• Второй предусматривает применение устройства «зануления» с помощью соединения заземляющего контакта самой розетки к нулевому кабелю.
• Третий вариант подразумевает прокладку кабеля с последующим прямым подключением к распределительной коробке.

Далее возникает закономерный вопрос: Как подключить евророзетку, соблюдая при этом технику безопасности и придерживаясь технических требований?

Непосредственно подсоединению предшествует очищение питающих проводов и извлечение системы из декоративной крышки. Далее, нужно ослабить винты на клеймах, после чего провода, выведенные из посадочной коробки, вставляются в нужные отверстия:

• Провода фазный и нулевой можно подключить без учета их функционального назначения;
• Провод заземляющий в обязательном порядке подсоединяется к нужной клемме (она обозначена соответствующим символом);
• Корпус розетки устанавливаем в подрозетник и крепим при помощи саморезов;
• Финальный аккорд — монтаж декоративной крышки.

Создание разъема

Определившись с местом и количеством розеток нужно обзавестись ударной дрелью или мощным перфоратором. Вместе с этим вам нужна будет специальная коронка для бурения отверстий под розетки. Если покупаете ее, то не берите дешевую – быстро может прийти в негодность.

Кроме того, нужно узнать, есть ли в стене арматура, которая может внезапно казаться на пути бурения. Для таких работ нужна будет усиленная коронка – обычно к ним идут инструкции для правильной установки и использования. Не забываем, что нужно сделать не только отверстия для монтажа розеток, но и канаву для прокладывания провода к ней.

Поработав коронкой нужно убрать сердцевину отверстия. Можно это сделать с помощью перфоратора с нужно насадкой, или дедовским способом с молотком и зубилом.

Дальше проверяем нормально ли устанавливается подрозетник в отверстие, после чего убираем заглушку, проводим через него провод и смазываем его тонким слоем алебастра для хорошей фиксации. Вставляем его в отверстие и ждем фиксации.

Дальше делаем все то же самое, что и в случае обычной установки розетки. Проложенный провод в стене нужно зашпаклевать, розетку вставить и закрепить, и наслаждаться проделанной работой.
