Установка и подключение водонагревателя своими руками

1 Описание конструкции

Перед тем как подключить бойлер к водопроводу и электричеству, сначала надо ознакомиться с его конструкцией, чтобы понять, как все правильно сделать.

Электрический водонагреватель состоит из таких элементов:

  • ТЭН, при помощи которого проводится нагрев воды;
  • бак, в котором находится вода и ее температура сохраняется на установленном уровне;
  • термостат, который позволяет контролировать и поддерживать заданную температуру;
  • система подачи и отвода воды из бойлера.

Схема крепления бойлера будет зависеть от того, купили вы вертикальный или горизонтальный водонагреватель, а также от объема его накопительного бака. Большинство людей делает выбор в сторону вертикальных моделей, так как они занимают меньше места, чем их горизонтальные аналоги, а их монтаж выполняется проще и быстрее.

Выбор водонагревателя

Рекомендуем ознакомиться

  • Как установить предохранительный клапан для бойлера
  • Как правильно включить бойлер?
  • Правильная установка водонагревателя своими руками

Перед тем как подключить бойлер к водопроводу, обязательно надо установить предохранительный клапан, он обычно также входит в комплект бойлера, при его подключении надо смотреть на стрелку, которая есть на нем, она указывает направление движения воды.

Как подключить бойлер к электричеству

Предполагается, что в данном случае будет необходимо просто включить бойлер в розетку. К сожалению, не всё так легко. Все современные приборы рассчитаны на обычное напряжение в 220 вольт.

В данном случае важнейшим параметром будет сечение провода. Для бойлеров лучше использовать кабель из меди с двумя жилами, либо кабель из алюминия.

Какой кабель использовать для подключения бойлера:

Помимо вышеперечисленных действий для 2-х фазных котлов необходим монтаж устройства защитного отключения (УЗО) Так же обязательным этапом станет заземление прибора. Для этого корпус прибора должен быть соединен посредством провода с контуром заземления.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

    Устройство накопительного нагревателя воды

  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

    Схема устройства проточного водонагревателя

Это интересно: Подключение варочной панели к электросети — пошаговая инструкция

Подключение к электрической сети

Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.

Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.

Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.

При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.

Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.

Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

  • Водонагреватель;
  • перфоратор или ударная дрель;
  • сверло по бетону;
  • сверло по керамике;
  • уровень;
  • молоток;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • карандаш;
  • дюбели или шурупы;
  • ФУМ-лента;
  • 2 гибких шланга;
  • 2 тройника диаметром ½ дюйма;
  • 2 крана Ду15;
  • кабель ПВС 3 × 4;
  • дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

YouTube-канал Clage Russia

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

5. Подключитесь к электросети

YouTube-канал Clage Russia

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

  • Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
  • Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

  • Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
  • При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Как подсоединить проточный водонагреватель к электросети

ГОСТ МЭК 60335-1-2008 (IEC 60335-1:2006), IEC 60335-2-35-2014, общие ПУЭ, СНиП правила установки на электросеть закрепляют нормативно. Подсоединение проточника к электропитанию – при подготовке к монтажу нужно учесть:

  • обязательные заземление и автоматика защиты, отключающая питание при замыканиях, попадании тока на корпус, скачках напряжения. Идеально, если обеспечены две меры одновременно. В новых домах (с 1998 года) проводка 3-жильная, имеет «землю». В старой застройке придется тянуть отдельную линию;
  • проводка (электричество при подключении ведут от распредщитка):
    • для старого жилья с 16-амперными пробками подойдут бойлеры до 3,5 кВт, но «с натяжкой»;
    • в новой застройке, домах с электроплитами счетчики обычно 40-, 32-амперные – там допустимы изделия до 6 – 8 кВт;
  • учитывают:
    • суммарную нагрузку на линию – если ее достаточно только для ЭВН, нельзя подсоединять к ней другие электроприборы;
    • сечение жил – для подключения проточного электроводонагревателя нужен провод сечением минимум 2,5 мм². Допустимы алюминиевые, но для надежности всегда рекомендуют медные, выдерживающие большую нагрузку.

Ограничения и рекомендации по мощности потребителей при подключении проточного водонагревателя к электросети:

  • сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт этого хватит. Если водонагреватель используется для душа, то комфортная мощность 6 – 8 кВт, потребуется 4 мм²;
  • в квартирах на одной розеточной линии редко бывает по одной розетке, это надо учесть, чтобы не подключать приборы, которые создадут перегрузку, так как мощность потребителей суммируется;
  • есть проточники:
    • однофазные с диапазоном мощности 3 – 12 кВт – проводка трехжильная (220 Вольт);
    • трехфазные, 12 – 30 кВт – четыре жилы (380 Вольт);
  • рекомендовано, особенно если нет заземления, ставить автоматику защитного отключения:
    • УЗО и автовыключатель;
    • дифференциальный автомат, другое название АВДТ – автоматический выключатель диф. тока;
  • по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.

Таблицы для определения сечения жил:

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 3,5 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1,5 2,5 2,5 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1,5
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
Мощность водонагревателя, кВт 2 – 3 4 – 5 6 – 8 9 – 10
Сечение медных жил, мм² 1,5 – 2,5 2,5 – 4 4 – 6 6 – 10
Номинальный ток автовыключателя, А 16 25 40 50
РазновидностьВнешний вид
Советский вариант на 6 Ампер. Ставили на проводку, которая не подходит для водонагревателей.
Тип F с заземлением на 10 и 16 А (корпус может быть усиленный).
Тип F на 32 А.

При подборе дифавтомата руководствуются таблицей:

Схема подсоединения розетки (проводки) для проточника:

  • «землю» к соответствующей клемме в распредщитке;
  • фазу и рабочий ноль тоже подключают к щитку, но через дифференциальный автомат, где он обычно и находится.

Типовые электрические схемы подключения проточного водонагревателя:

Дифференциальный автомат и автоотключение – не одно и то же, хотя функции схожие:

  • вместо дифференциального автомата можно ставить устройство защитного отключения плюс автомат защиты;
  • АВДТ применяется чаще, он привычнее, это простое, эффективное и более универсальное решение, совмещает два вышеуказанных устройства.

Для безопасной установки необходимо и строго рекомендовано заземление, если его нет, хотя бы должно быть защитное отключение или АВДТ. Варианты работы устройств:

  • полную защиту от удара током, скачков напряжения обеспечат только заземление и указанная автоматика одновременно: отключение произойдет мгновенно после пробития фазы, полностью исключено поражение током пользователя, даже на доли секунды;
  • требования для установки в крайнем случае допускают отсутствие заземления: использование проточника возможно, но только с защитным отключением, которое сработает при касании человека к корпусу с напряжением. Удар током будет, но доли секунды – период равняется времени срабатывания АВДТ. Это лучше, чем ничего.

Подключение водонагревателя к сети

Что нужно знать:

Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку

Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное

Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

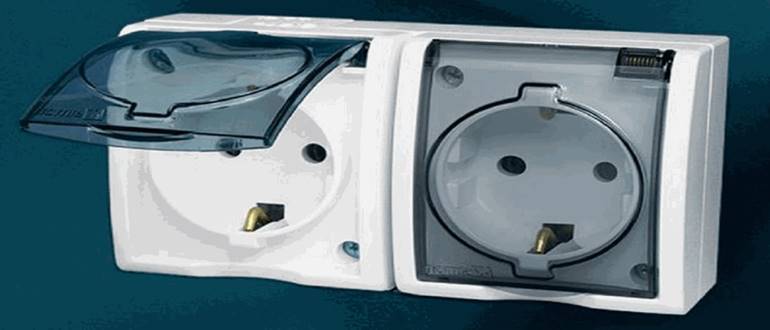

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении

1 способ подключения

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Чего нельзя делать?

Что не рекомендуется делать при подключении:

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Частые ошибки при установке

Существуют определенные правила, как подключить бойлер к водопроводу в квартире или частном доме. Предусматривается использование изоляции на трубах для холодного или горячего водоснабжения. Согласно техническим требованиям, предъявляемым к монтажу, определена минимальная толщина изоляции. Она должна составлять 20 миллиметров при уровне теплопроводности применяемого материала не менее 0,035 Вт/кв.м.

Нередко, когда выполняют монтажные работы, нарушают схему, которая поясняет, как подключить водонагреватель к водопроводу в квартире или доме. Это происходит по причине использования изоляции, имеющей малую толщину, или когда ее вообще не используют.

В итоге, после того, как начинается регулярная эксплуатация нагревательного оборудования, наблюдаются существенные теплопотери. Этот важный недостаток отражается на времени подогрева воды – оно значительно увеличивается.

Неправильно выполненная или отсутствующая изоляция становится основной причиной, почему на линии холодного водоснабжения появляется конденсат. Подобное состояние системы приводит к снижению уровня комфорта для потребителя, а также способствует антисанитарии в помещении, где установлено оборудование.

Распространенной ошибкой, совершаемой при подключении накопительного водонагревателя к водопроводу, является его установка без использования расширительного бака. Благодаря наличию этого элемента, осуществляется компенсация увеличения давления, обусловленного увеличением количества воды в накопителе бойлера. При монтаже данного типа оборудования на отрезке линии холодной воды обычно размещают предохранительный клапан.

Замена расширительной емкости на предохранительный клапан вполне допустима, но, если рассматривать ее с точки зрения правильности проведения монтажа, то это считается технической ошибкой. По мнению специалистов, перед тем, как подсоединить водонагреватель к водопроводу, нужно предусмотреть установку расширительного бака вместе с обратным клапаном.

Кроме этого, при проведении монтажа нагревательного аппарата часто совершаются следующие ошибки:

  • электрический кабель укладывают на поверхности с высокой температурой или на острые металлические края;
  • последовательность подключения линий горячей и холодной воды не соответствует схеме, поясняющей, как подключить к водопроводу бойлер;
  • нарушают уровень расположения водонагревателя относительно горизонтали и вертикали;
  • нет контура заземления;
  • параметры электросети, к которой подсоединили нагревательное оборудование, не соответствуют паспортным данным;
  • установка выполнена в помещении, в котором не проложена система подачи и отведения воды.

Если в процессе реализации схемы допущена даже незначительная ошибка, она может привести к серьезной поломке оборудования в ближайшее время после начала эксплуатации агрегата.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
