Разновидности акустических выключателей и схемы для сборки своими руками
Если вы поклонник нестандартных идей для дома, то слышали об акустическом выключателе и наверняка хотели его купить либо изготовить своими руками. Готовый прибор дорогой, часто низкого качества. Как сделать такое чудо-техники самостоятельно, не потратив много денег и времени? В данной статье подробно описано как изготовить выключатель, даны схемы соединения и соответствующие разъяснения.
Выключатель «Экосвет»
Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.
Основные параметры прибора:
- нагрузка — 300 Ватт;
- разброс звукового сигнала — от 30 до 150 децибел;
- уровень защищенности корпуса — IP30;
- допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
- стоимость — от 350 рублей.
«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.
На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.
Выключатель «Claps»
Данная модель представляет собой одну из последних разработок, где звуковой сигнал обрабатывается продвинутым микропроцессором. Прибор реагирует только на хлопки, поэтому ложную информацию игнорирует. Обязательное условие для срабатывания — определенный характер передачи звуков, когда хлопки должны идти подряд.
В одной комнате может находиться один или несколько выключателей. Каждый из них будет настроен на заданное количество хлопков. Для этого на плате ставят перемычку в нужную позицию. В результате появляется возможность управления несколькими несвязанными друг с другом приборами, к примеру, кондиционером и светильником, телевизором и магнитофоном. «Claps» компактен (примерно как коробок спичек) и может быть вмонтирован в любое место, в том числе в подрозетник.
US $8.00-$10.00/ шт.
US $5.10-$6.90/ шт.
US $6.00-$11.00/ шт.
US $8.00-$8.80/ шт.
Правильное подключение
После подсоединения проводов нужно не ошибиться при работе с подрозетниками, особенно в старых домах. Современные устройства отличаются размерами сравнительно со старыми изделиями.
Замена старого устройства
Часто приходиться сталкиваться со старым устройством для выключения света. Его необходимо демонтировать. Чтобы снять пластиковую крышку, под которой прячется старая конструкция, раскручивают все наружные винтики.
Существует схема, как заменить выключатель одноклавишный быстро и легко.
- При помощи индикаторной отвертки устанавливают фазу.
- Надеть защитные перчатки и подносить инструмент к каждому контакту по очереди.
- Проверив первый и второй провод, отключаем свет.
- Только при отсутствии напряжения можно начинать снимать старое изделие.
- Вытянув рабочий узел, отсоединить первый провод «фазу», а затем второй и изолировать их.
- Для изоляции подходит разноцветная изоляционная лента.
После освобождения места для нового устройства совсем несложно его установить.
Как подключить устройство
Необходимость подключения с распределительной коробки обусловлена наличием в одной комнате нескольких светильников, розеток и выключателей. Задача усложняется, тем, что нужно соединить несколько проводов в устройстве. Подсоединить провод к прибору напрямую проще, чем подключать одновременно светильник, выключатель, провода от электрощитка.
Подключение выключателя и розетки
Чтобы подключить выключатель, нужно найти фазу — красный провод, а также ноль, он синего цвета. Все они идут от щитка. Схема мало чем отличается, а вот розетка устанавливается по-другому: провод красного цвета подключают к такому же красному от выключателя, а синий — к синему. Провода выводят к монтажной коробке, точно так же, как и с установкой устройства без распределительной коробки. Все провода, которые были подведены, нужно закрепить с помощью изоляционной ленты, спаять и уложить в коробке.
Внимание! Правильное подключение света обезопасит жителей дома от замыкания и других неприятных последствий
Какие бывают виды выключателей
Классифицировать выключатели можно по различным критериям. Так, по способу установки их можно разделить на два класса:
- для внутреннего монтажа (устанавливаются в утопленные в стену «стаканы», основная область применения – помещения с бетонными или кирпичными стенами);
- накладные (монтируются на плоскую поверхность – стены и перегородки из дерева, фанеры, гипсокартона).
По степени защиты аппараты можно разделить:
- для внутренней установки в сухих помещениях;
- для установки во влажных помещениях (IP не менее 44);
- для внешней установки.
Обозначения и схемы различных выключателей.
По способу воздействия на состояние контактной группы выключатели можно категорировать на:
- клавишные (в свою очередь, делятся на одноклавишные, двухклавишные и трехклавишные);
- кнопочные (коммутируются нажатием кнопки);
- поворотные (управляются поворотом рукоятки);
- сенсорные (реагируют на прикосновение);
- настенные веревочные (со шнуром);
- совмещенные со светорегуляторами (диммерные);
- акустические (реагируют на звуковой сигнал);
- управляемые дистанционно (включаются с ПДУ – инфракрасного или радиочастотного).
В отдельную категорию можно выделить проходные и реверсивные выключатели – они используются для независимого управления освещением из нескольких точек.
Назначение и область применения автоматических выключателей
Автоматические выключатели являются элементами управления коммутационной системы, выполняют три основные функции:
- Обычного переключателя, включение и выключения;
- Отключение нагрузки от сети при резком превышении установленного токового порога, это бывает при коротком замыкании в цепи или неисправности оборудования нагрузки;
- Некоторые автоматические выключатели отключаются при резком снижении тока, когда включаются приборы, потребляющие большое количество электроэнергии. Для исключения неисправностей на дорогостоящем оборудовании при больших скачках напряжения и тока в сети, автоматы отключают нагрузку.
Все эти автоматы имеют разные технические характеристики, конструктивные особенности.
Разновидности
Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.
- Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
- Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.
Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.
Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.
Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.
Как выбрать «правильное» место под выключатель
Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.
Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.
Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.
Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.
Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.
Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.
Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель
Конструкция и назначение автомата
Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.
В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.
Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)
Существует несколько способов запуска процесса расцепления:
- ручное управление – включение/отключение с помощью небольшого рычага;
- воздействие токов короткого замыкания;
- избыточная нагрузка – превышение номинальных токовых параметров.
Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.
Как установить выключатель света: пошаговые инструкции для подключения типовых выключателей
В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием. Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.
Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.
Управление освещением
Пред тем, как мы рассмотрим инструкцию следует отметить, что существует очень много различных устройств управления освещением. Ниже приведен список самых распространенных:
- одноклавишный выключатель света (его схема рассмотрена в данной статье);
- двухклавишный выключатель света;
- трехклавишный выключатель света;
- димер;
- выключатель с датчиком движения (присутствия);
- одноклавишный проходной выключатель света (переключатель);
- двухклавишный проходной выключатель света (переключатель).
Выбор устройства управления освещением происходит индивидуально для каждого конкретного случая, так как любое из представленных в списке выше устройств имеет свои функциональные особенности. Более подробно описание, назначение и подключение каждого из устройств, можно посмотреть в соответствующих инструкциях представленных на нашем сайте.
Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
Критерии выбора выключателя с регулировкой яркости описаны в этой статье.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

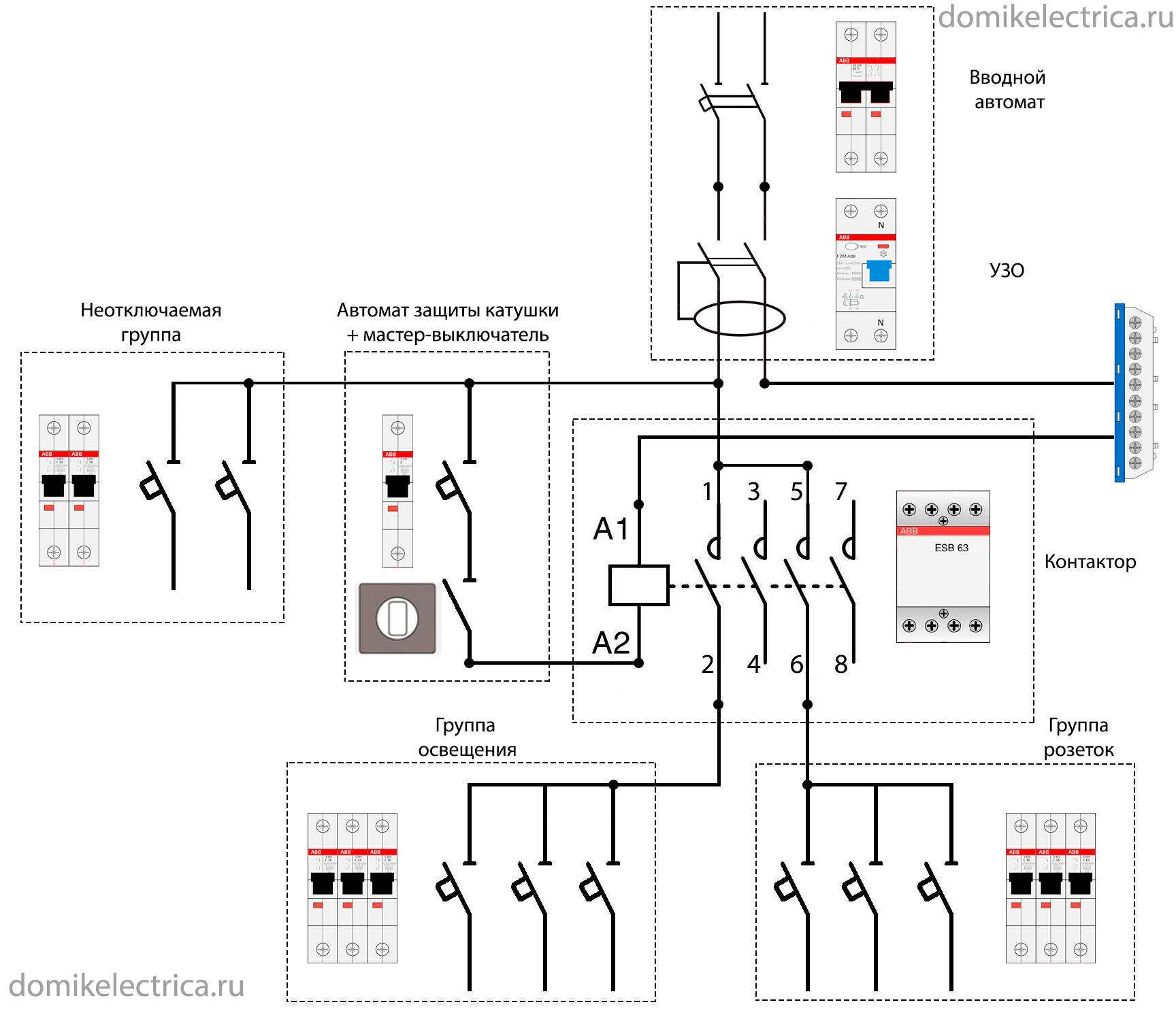

Схема подключения контактора
Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.
На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.
Итоговая схемка:
Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!
Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.
Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!
Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.
На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.
Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.
Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.
Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:
Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.
Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.
Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

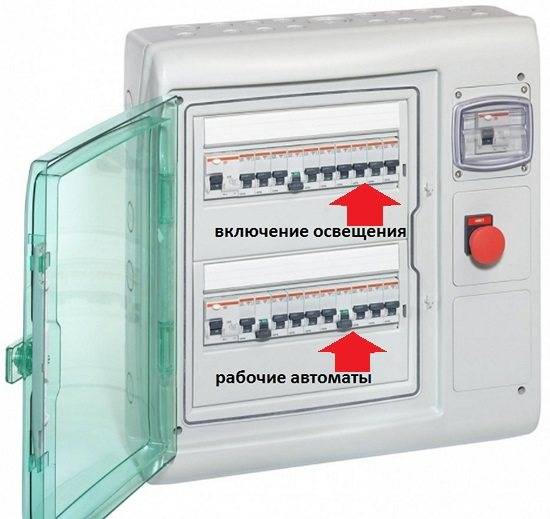

Автоматические выключатели для систем освещения
Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.
Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».
Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.
Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

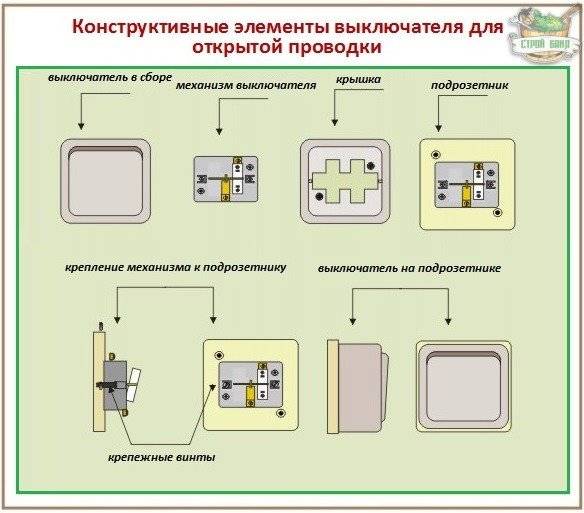

Как установить накладной выключатель
Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.
Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:
Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника
На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.
На этом процесс установки завершен.
Общие положения
Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.
Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.
Но в любом случае создаваемая ветка включает в себя:
- Выключатель (одно-, двух-, трехклавишный);
- Лампы с патронами;
- Распределительная коробка;
- Провода (двух- и трехжильные).
Немного об особенностях работы прерывателя.
У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).
При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как найти скрытую проводку в стене квартиры
Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.
Техника безопасности.
Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.
Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.
Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
Читайте по теме — стоит ли использовать алюминиевую проводку.
Установка подрозетника
Монтаж выключателей начинается с установки подрозетников (по-другому их называют монтажными коробками). Это, пожалуй, самая простая часть во всём процессе, никаких особенных строительных навыков здесь не нужно, всё делается легко и просто своими руками.
В бетонные, кирпичные, каменные либо блочные стены монтажную коробку устанавливают на гипсовый раствор (в крайнем случае, на штукатурку). Гипсовым раствором намажьте отверстие внутри, быстренько установите подрозетник и замажьте оставшиеся пустые пространства. Гипс застывает за считанные минуты.
Главное, не забыть, что к этому моменту в подрозетник уже должны быть заведены провода!
Когда стены из гипсокартонных листов, то процесс монтажа упрощается. Надо только приобрести специальный подрозетник с крепёжными лапками, вставить его в отверстие и винтами затянуть.
Хорошая видео-инструкция по установке подрозетников:
и по сверлению отверстий под них:
Как выбрать «правильное» место под выключатель
Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.
Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.
Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.
Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.
Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.
Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.
Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель
