Как установить вытяжку, если мешает газовая труба: инструктаж по проведению работ

Какой тип вытяжки выбрать?

Работа вытяжной конструкции зависит от внутреннего устройства. К стандартным видам относятся вытяжные приборы. Механизм изделия способствует выводу грязного воздуха через канал вентиляции.

Рециркуляционные устройства чистят воздух от вредных веществ с помощью фильтрационных систем и возвращают его обратно.

Комбинированные конструкции работают одновременно на вытяжку и фильтрацию.

Выделяются следующие виды изделий:

  1. Навесная конструкция крепится под шкафчиками. Она требуется для рециркуляции воздуха. Выполняя монтаж, нужно следить, чтобы устройство воздухоотвода не направляло воздух на поверхность мебели.
  2. Встраиваемая вытяжка или интегрируемая характеризуется практичностью. Подобные конструкции продаются уже встроенными в мебель. Приборы обладают функциями воздухоотвода и рециркуляции.
  3. Изделия настольного типа убирают загрязненный воздух. Маленькое расстояние от плиты до вытяжки способствует эффективности данного процесса.
  4. Крепление вытяжки каминного типа выполняется над плитой. Подобные устройства отличаются большими размерами и функциональностью.
  5. Изделия островного типа монтируются к потолку и располагаются над печными конструкциями, которые находятся в центре помещения. Предназначены для эффективного воздухоотведения.

Размер устройства зависит от конструкции плиты или печи. Для небольшой электрической плиты не требуется .

Размеры раструба вытяжного устройства соответствуют плите.

Вытяжка для кухни состоит из следующих элементов:

  • двигатель считается главным элементом вытяжки, герметичность обмотки способствует уменьшению шумов;
  • для забора грязного воздуха применяется крыльчатка двигателя;
  • фильтр из нескольких слоев применяется для жировых частиц и требует частой чистки;
  • элементы помещаются в стальной корпус.

Что делать, если сделать врез в стояк нельзя

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж. Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов. Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.

Правильный монтаж конструкции

Самая простая схема сделать вытяжку на кухне – это повесить ее над плитой между шкафами.

При монтаже нужно учитывать доступ к розетке и к отверстию на выход. Потребуется замаскировать отводную трубу.

Подбор инструментов

Проводятся предварительные расчеты, так как может возникнуть разница диаметров гофра и воздухоотвода. Данные конструкции монтируются плотно, чтобы не создать шум и вибрацию. Крепление гофры к стене также плотно монтируется.

Для установки конструкции потребуются дополнительные комплекты инструментов и специальные материалы. Их готовят заранее:

  • детали крепежа, саморезы и дюбеля;
  • дрель с разными насадками;
  • отвертка, ножницы и молоток;
  • отвес или уровень;
  • гофр для вентиляции;
  • сетка и решетка для выходящего отверстия;
  • скотч и электролобзик;
  • герметик и монтажная пена.

Установочный процесс

Вытяжка кухонная наклонная требует особого внимания. При ее монтаже нужно хорошо изучить инструкцию.

Перед установочными работами рассчитывается высота вытяжки над электрической плитой. Основные этапы установки это:

  • крепление изделия к стене;
  • подключение конструкции к системе воздуховодов или размещение фильтрационного устройства;
  • производится электроподключение.

Монтаж состоит из следующей последовательности действий:

Устройство проверяется на возможные дефекты

Уделяется внимание подсветке и функционированию фильтров и клапанов.
Выполняются замеры для крепежа конструкции. При этом используется уровень

Наносится разметка под дюбеля.
Перед сверлением электропитание в кухонной зоне отключается.
Воздухоотвод выполняется из алюминиевого гофра. Устройство разрезается ножницами до нужной формы и монтируется.
Делается заслонка – короб для клапана. Для этого применяется тонкий лист металла. Изделие крепится с помощью монтажной пены в вентиляционное отверстие.
Создается купол устройства. Он крепится на кронштейнах или располагается в навесном шкафу. Отверстия прорезаются лобзиком.
Производятся отверстия, куда крепятся дюбеля для опор. Повесить вытяжку над газовой плитой следует в горизонтальном положении.
Гофр с помощью хомутов монтируется к вытяжке. Стыки обрабатываются монтажной пеной и герметиком.
Проверяется короб с клапаном. Размещается специальная сетка. Чтобы подключить вытяжку к вентиляции требуется проверить герметичность всех соединений.
Устройство подключается к розетке и выполняется пробный запуск.

Самостоятельные работы должны выполняться с учетом техники безопасности. Следующие рекомендации помогут оптимизировать процесс монтажа:

  1. Трубы могут изгибаться под прямым углом.
  2. Не стоит сужать выходную часть соединительной конструкции, так как это приведет к шуму при работе.
  3. Допустимая высота устройства над плитой не менее 650 мм.
  4. Необходимо производить регулярную замену фильтров и их чистку.
  5. Если используются нержавеющие материалы, то при чистке не используются агрессивные средства.
  6. Дополнительная установка обратного клапана защитит от возврата загрязненного воздуха в комнату.

На что влияет расстояние?

Потребители, впервые столкнувшиеся с необходимостью установки вытяжки, полагают, что основная проблема заключается именно в монтаже оборудования

Однако не менее важной задачей считается определение оптимального расстояния между вытяжкой и плитой. От данного параметра зависит эффективность работы устанавливаемой конструкции

Из-за низко смонтированной вытяжки увеличивается объем оседающей на фильтре сажи и уменьшается площадь поглощения пара. Если оборудование установлено высоко, то уменьшится производительность системы, вследствие чего придется постоянно увеличивать мощность.

Монтаж вытяжки осуществляется, согласно рекомендациям производителей (приведены в инструкции). Нет единых норм, определяющих высоту расположения системы принудительной вентиляции.

Колонка газовая и вытяжная труба в кухонной комнате! Необходима помощь!

Есть кухня в брежневке-5,2м. Появился вопрос,а можно ли в в кухонной комнате с газ.колонкой устанавливать вытяжную систему?Если можно,то подскажите, в какое из 2-ух месть можно навесить колонку и в какое отверстие присоединить гофры от колонки и вытяжки? Эскиз прилагается,рисовала как могла))))

Возможно, место для газовой колонки — поз.2 с отверстием над ним. Расположенное слева, на соседней стене, отверстие с решёткой— это вход в вентканал для природной вентиляции. Не слишком удобно будет к вентканалу укладывать воздуховодный канал от вытяжки для кухни в обход воздушного канала газовой колонки. Да и есть ли в этом необходимость? Можно рассмотреть вариант фильтрационной вытяжки, не требующей соединения с вентканалом. Если, всё таки, решите устанавливать вытяжную систему с воздушным каналом (плохой вариант), то имейте в виду, что полностью вентканал закрывать нельзя, т.к. в данном случае будет заблокирована работа природной вентиляции. Потребуется в вентканал установить заслонку со щелями для природной вентиляции или устанавливать в воздушном канале клапан обратный. Тема обсуждалась тут; ideas.vdolevke.ru/qa/question/vytyazhka_na_kuhniu-3731/ ideas.vdolevke.ru/qa/question/otverstie_dlya_kuhonnoy_vytyazhki-4413/

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Рассчитываем воздуховод, чтобы не ошибиться

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м

Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.

Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.

А что с высотой над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

  • Уровень относительно конька;
  • Удаление от дымоходной трубы;
  • Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

  1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
  2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
  3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
  4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

На заметку

Высота вытяжки может быть скорректирована в случае наличия на дымовой трубе габаритной и высокой флюгарки — декоративной защиты от осадков или птиц.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками

Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность

Читайте так же: Установка газового котла, Отопление частного дома.

Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Watch this video on YouTube

Выбор инструмента для обрезки

Для обрезки газовых труб часто используют ножовки и труборезы. Реже в ход идет болгарка. Довольно часто работники газовой службы применяют электро- или газосварку. По мнению специалистов, каждый инструмент имеет свои преимущества и недостатки.

Рассмотрим их повнимательней:

  • ножовка по металлу. Дает возможность сделать аккуратный разрез без копоти и других следов обработки. Весомый недостаток – трудоемкость, длительность работы;
  • труборез. Его применение обеспечивает перпендикулярность разреза, получение ровного торца и отсутствие опилок из металла. Минус – объем инструмента, зачастую превышающий расстояние между стеной и трубой;
  • болгарка. Преимущество – высокая скорость резки. Недостаток – образование искр, из-за которых требуется дополнительная защита поверхностей в зоне проведения работ;
  • газосварка и электросварка. При грамотной подготовке, включающей тщательную очистку металла от краски, грязи и ржавчины, инструмент обеспечивает высококачественный срез. Но стоит помнить, что способ является пожароопасным.

Опытный специалист еще при первом осмотре определит целесообразность применения того или иного оборудования. Выбор инструмента зависит от умений мастера, наличия оборудования, расположения труб относительно стены, а также от материала стен и перекрытий.

Даже самый компактный труборез может оказаться бесполезным, если труба проложена почти вплотную к стене. Единственный выход в этом случае – попробовать отогнуть ее на небольшое расстояние или применить другой инструмент

В деревянных домах требуется особая защита стен и потолков при использовании болгарки или газосварки. Летящие искры и высокая температура металла могут стать причиной пожара.

Поэтому перед работой необходимо закрыть все деревянные поверхности металлическими листами.

Меры безопасности

Следует обратить внимание на то, что вытяжка над газовой плитой должна располагаться не слишком далеко, но и не слишком низко. Сложно дать конкретные размеры и рекомендации, так как это все индивидуально
В среднем рекомендуют осуществлять установку прибора для газовой плиты примерно на высоте 70–75 см от нее. Вытяжка над электроплитой вешается на высоте 65-75 см.
Вытяжка на кухне должна располагаться по центру газовой плиты и соответствовать ее размерам, будь то двухкомфорочная или четырех-комфорочная плита.
Также должна быть отдельная розетка. Использование удлинителя в данном случае не желательно

Расположение розетки должно осуществляться таким образом, дабы не происходило перегибов шнура.
Важно помнить, что вытяжку следует крепить исключительно к стене, но никак не вешать ее на сам короб вентиляции.

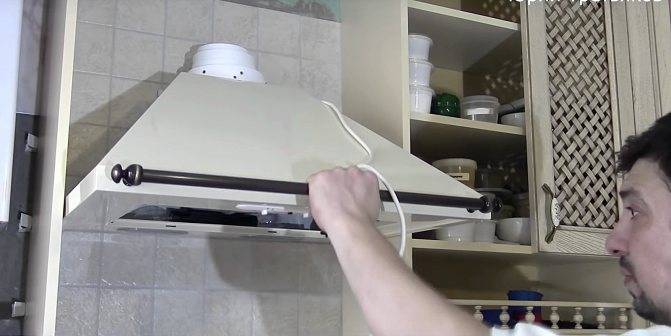

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

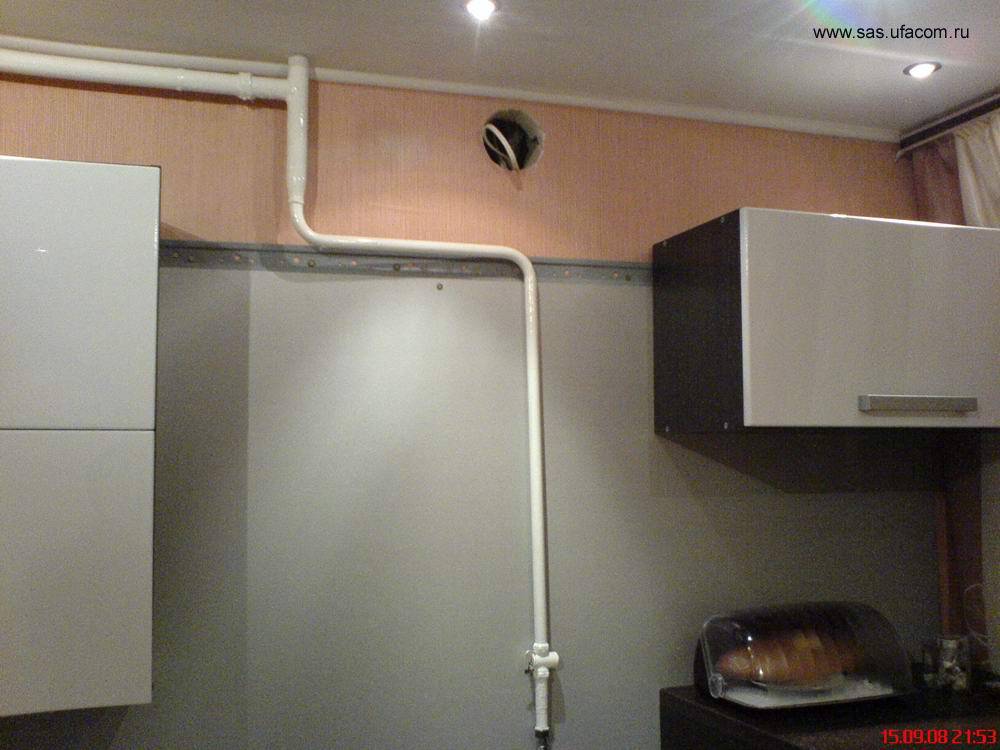

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

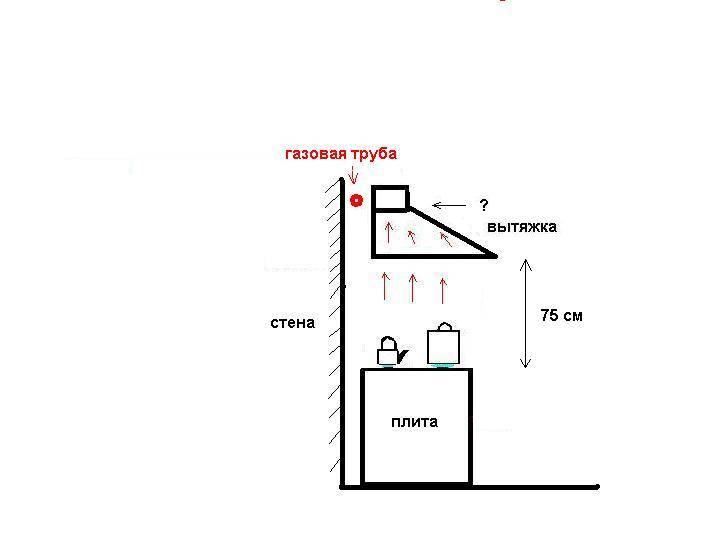

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Это интересно: Установка и подключение кондиционера своими руками: пошаговая инструкция с фото

Монтаж встраиваемой вытяжки

После покупки вытяжки можно приступать к ее установке. Обычно производители предоставляют схему крепления, по которой проще работать. В первую очередь следует выбрать место установки. Рекомендации по подбору приведены в СП и инструкции к прибору.

Основной алгоритм для любых видов встроенных вытяжек:

  • Создание плана размещения. Также нужно выбрать место для воздуховода.
  • Проведение необходимых замеров, если встраивается вытяжка в шкаф.
  • По полученным данным создаются углубления и отверстия, в том числе для крепежей. Если прибор нужно врезать в стену, делается соответствующая ниша.
  • Закрепление вытяжки в короб. Предварительно его также следует закрепить на стене над плитой.
  • Установка воздуховода.
  • Тестирование системы. Первичная проверка работоспособности гарнитуры производится еще до монтажа. В конце проверяется правильность работы всей собранной конструкции и удобство ее эксплуатации.

Также нужно учесть, что обычно длины шнура для устройства недостаточно. Может потребоваться установка дополнительной розетки.

Правила установки

Во время монтажа вытяжки нужно учесть многие нюансы. Есть ряд дополнительных правил помимо инструкции производителя, которые следует соблюдать при установке:

  • Выдвижная часть устройства должна всегда быть в доступности.
  • Выходное отверстие должно соединиться с вентиляционной шахтой или проемом в стене. Вариант с переработкой воздушных масс нежелателен.
  • Оптимальный промежуток между плитой и вытяжкой составляет 65-75 см для электрической и 70-80 для газовой.
  • Обязательно нужно поставить антивозвратный клапан. Он не будет пропускать загрязненный воздух в комнату.

Создать шкаф для вытяжки можно самостоятельно. Нужно заранее снять мерки и ориентироваться на них при сборке.

Сравнительный обзор моделей

Модификации, которые представлены в большом количестве на современном рынке, отличаются типом очистки воздуха, конструкцией и способом установки. При выборе не стоит зацикливаться только на дизайне устройства. Необходимо учесть все нюансы и рассмотреть возможность монтажа оборудования в конкретном случае.

По большому счету, все модификации вытяжек можно разделить на три большие категории:

  • проточные;
  • рециркуляционные;
  • комбинированные.

Первый тип предназначен для транспортировки продуктов горения в вентиляционный канал здания посредством воздуховода. Следовательно, кроме крепления корпуса вытяжки над газовой плитой, потребуется монтаж каналов для выхода воздуха в вентиляционное отверстие.

Чтобы пластиковые или гофрированные каналы не портили дизайн интерьера, их прячут за подвесными конструкциями, фальш-стенами или размещают в верхних кухонных шкафах – антресолях

Рециркуляционные модели не оснащены воздуховодами, поэтому занимают меньше пространства и устанавливаются гораздо быстрее. Они очищают воздушные массы, пропуская их через жировые и угольные фильтры. По сути, гоняют воздух по кругу, освобождая его от паров, жира и вредных частиц, но не освежая.

Рециркуляционные модели имеют некоторые преимущества: они компактны и легки в монтаже. Пользуясь инструкцией производителя, установить и подключить такую вытяжку может даже новичок с отсутствием опыта подобных работ

Однако огромный сегмент рынка заняли универсальные модели, которые могут функционировать в обоих режимах: проточном и рециркуляционном. Очистка через фильтры может проводиться временно, пока происходит ремонт отводящих магистралей.

А если нет возможности установить воздухоотводные каналы, тогда фильтрация является единственно возможным способом улучшить микроклимат на кухне.

По способу установки вытяжное кухонное оборудование делится на автономное и встроенное. Первое монтируют отдельно, на стену или потолок, а второе встраивают в кухонные шкафы или другие подвесные конструкции.

Если вы выбрали встраиваемую модель, то при заказе кухонного гарнитура исполнителям необходимо предоставить размеры технического устройства для точной подгонки мебельного элемента

По конструкции и, соответственно, внешнему виду вытяжки делят на несколько видов, при этом у разных производителей они могут иметь отличающиеся названия. Наиболее популярными являются так называемые встроенные слайдеры, одна часть которых подвижна, купольные и наклонные модели

В связи с популярностью «островного» кухонного интерьера стали востребованными и потолочные модели для рабочих зон, установленных в центре кухни.

Галерея изображений
Фото из
Благодаря особой конструкции и красивому оформлению наклонной панели, вытяжки эффективно работают и являются современным техническим декором кухни

Купольные модели обладают превосходными техническими характеристиками, однако занимают много места при установке. По этой причине не подходят для малогабаритного жилья

Особенность моделей с подвижным элементом в том, что их включение производится при выдвижении горизонтально расположенной панели на себя

Островные втяжки часто отличаются необычным дизайном. Их закрепляют к потолку специальными кронштейнами, при этом корпус может крепиться напрямую или на тросиках

Элегантная и стильная наклонная модель

Традиционный вариант – купольная вытяжка

Встроенный в кухонный шкафчик слайдер

Мощное потолочное оборудование для «острова»

Установка вытяжки производится в зависимости от конструкции и функций модели. Чтобы понять особенности монтажа, можно еще перед покупкой попросить у консультанта инструкцию по установке.

Возможно, там обозначены какие-то нюансы, препятствующие монтажу именно этого изделия на вашей кухне. Предположим, потолочная конструкция не выдержит веса оборудования или в шкафах не предусмотрены отверстия для прохода воздуховода.

Почему вытяжку и газовую колонку нельзя включать одновременно: позаботьтесь о жизни и здоровье

Природный газ в квартире или частном доме является привычной частью коммуникаций, которыми человек пользуется уже не один десяток лет. Пользование таким ресурсом требует повышенного внимания в процессе эксплуатации приборов

Кроме свойств воспламенения, к которым применяются меры безопасности, важно не забывать о продуктах сгорания, образующихся при работе газового оборудования

Правильность удаления отработанных веществ влияет на качество воздуха в жилом помещении.  А соответственно, — и продолжительность жизни обитателей квартиры.

Статистика последних лет подтверждает большое количество несчастных случаев, связанных с нарушением Правил использования газовых приборов.

Нормы и правила совмещения газовых колонок и кухонных вытяжек

Оборудование, предназначенное для подогрева воды, работает без принудительного отвода продуктов сгорания. Они удаляются из зоны горения посредством естественной тяги, которую ежегодно должны проверять работники коммунальных служб. Эта процедура известна владельцам колонок.

ВАЖНО! Пренебрегать такой проверкой означает подвергать жизнь опасности. На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным

Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту»

На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным. Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту».

СПРАВКА! В советские времена дома проектировались со специальным каналом для газовых колонок!

Именно поэтому очень трудно и даже практически невозможно получить официальное разрешение на установку такого оборудования в домах, оборудованных централизованной подачей горячей воды.

Чтобы избежать попадания продуктов сгорания в жилое помещение, Правилами предусмотрена установка кухонной вытяжки и присоединение ее к одному вентиляционному каналу. А водонагревателя — к другому. Совмещение этих трубопроводов категорически запрещено!

Даже если технически продумать и просчитать возможность перемещения отработанных газов строго по направлению к воздуховоду вентиляционной вытяжки, то вычислить вероятность дальнейшего движения воздушных масс по каналу невозможно. Таким образом, возникает вероятность попадания вредных веществ к соседям.

ВАЖНО! Нельзя подключать ни колонку к вытяжке, ни вытяжку — к колонке. Это необходимо понять не потому, что требуют Правила, а в связи с опасностью такого подсоединения для жизни

При обнаружении совмещенного подключения вытяжки и колонки сообщают о нарушении в соответствующие коммунальные службы!

Правила проверки тяги

В соответствии с инструкцией по эксплуатации газовых нагревательных приборов, проверять тягу вентиляционной трубы необходимо перед каждым включением. На самом деле, пользователи колонок забывают об этом требовании в первый же день после подключения оборудования. А этот вопрос очень важен при удалении продуктов сгорания. Хотя бы раз в несколько дней тягу следует проверить.

ВАЖНО! При наличии газового нагревателя в квартире, не рекомендуют плотно закрывать окна, даже зимой. Открытые форточки обеспечат приток воздуха, необходимый для создания нормального воздухообмена!

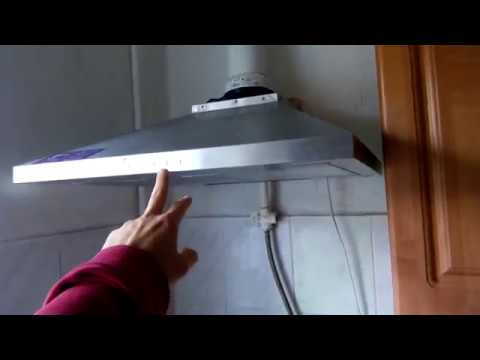

Почему колонку нельзя включать вместе с вытяжкой

При включении оборудования для подогрева воды продукты сгорания удаляются в вентиляционный канал посредством естественной тяги.

ВАЖНО! Если одновременно с колонкой включить вытяжку, то естественное перемещение отработанных веществ нарушится! Они начнут двигаться в противоположную сторону, наполняя при этом жилое помещение вредными элементами

Мысль о возможном удалении всех вредных компонентов в кухонную вытяжку ошибочна! Потому что несгораемые частицы будут постоянно наполнять пространство, а впоследствии осядут на поверхностях мебели. Именно подобные факты одновременного включения вытяжки и колонки нередко становились причиной несчастных случаев отравления угарным газом.

Пренебрегать Правилами подключения газовых приборов нельзя. Это может привести к трагичным последствиям. Грамотное подключение и соблюдение очередности включения оборудования сохранит здоровье вам и вашим близким.

Особенности монтажа горизонтальных приборов

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Важные моменты

Специалисты выделяют несколько важных аспектов, заслуживающих внимания на этапе установки прибора.

  1. Фильтры чистят или заменяют каждые 2-3 месяца (учитывая интенсивность эксплуатации). Большое количество жира и остаточных веществ могут привести к возгоранию конструкции.
  2. Высота установки вытяжки над газовой плитой – 65-75 см. Если установить прибор слишком низко, то он не справится с нагрузкой и повышенной температурой, что чревато выходом агрегата из строя.
  3. «Золотое» правило подбора вытяжных устройств – какая плита, такая должна быть и вытяжка.
  4. Кухонный прибор подключают к независимой от основной части дома электросети.

При монтаже соблюдают технику безопасности. Профилактическая чистка вытяжки от гари проводится 1 раз в 2 квартала, при средних нагрузках. Зная, на какой высоте лучше монтировать устройство, можно сэкономить небольшую сумму на услугах специалистов.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Разновидности устройств

Перед тем как как установить вытяжку, необходимо определиться с конкретным видом бытового прибора. Самые популярные на сегодняшний день следующие разновидности устройств:

  • островные;
  • каминные;
  • угловые;
  • встраиваемые;
  • фильтрующие.

Вытяжные устройства оснащаются разными типами фильтров:

  • Вытяжки для газовой плиты с угольными фильтрами. Отличаются эффективным устранением неприятных запахов, жировых частичек. Работают преимущественно по принципу рециркуляции воздуха.
  • Аппараты с металлической очистной решёткой (жироулавливателем). Подходит для газовых плит и кухонь, которые имеют доступ к вентиляционной шахте. Если он отсутствует, то монтаж проводить не рекомендуется. Главное их достоинство – качественное поглощение испарений, неприятных запахов. Комплектуются фильтрами алюминиевого типа.

Если вытяжка на кухне установлена правильно и профессионально, то воздух будет эффективно очищаться от испарений посредством фильтрационного механизма, а затем перенаправляться в помещение обратно. Что касается агрегатов, оборудованных жироулавливателями, то они не фильтруют загрязненный кислород, а отводят его наружу.

Некоторые квартиры не позволяют подсоединить вытяжной аппарат к вентиляционной системе. Для таких случаев приходится устанавливать бытовые устройства, работающие по рециркуляционному принципу (фильтрация воздуха и обратное его перенаправление в помещение). Какая система нужна в каждом конкретном случае, решать только хозяевам, но рекомендуем приобретать агрегаты с угольными фильтрами.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

https://youtube.com/watch?v=LqBV3Ih5-yM%2520

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
