Подключение душевой кабины к канализации и водопроводу: пошаговый инструктаж

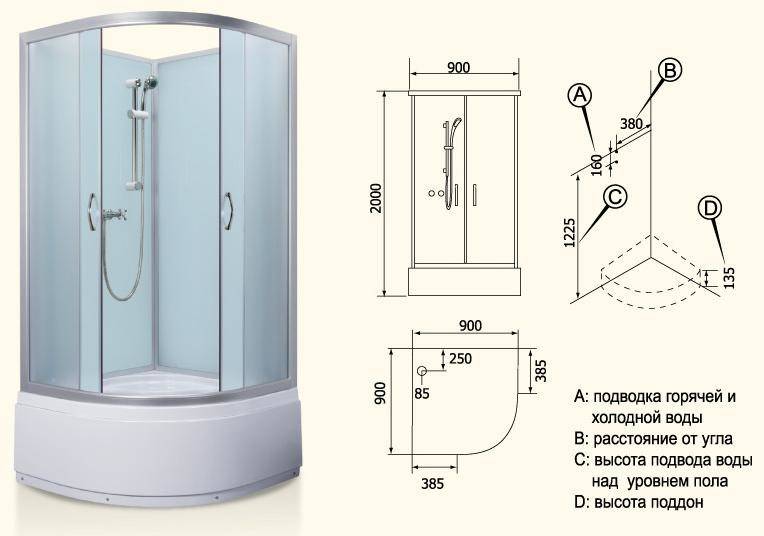

Этап 1. Подготовка места

○ – вывод водопровода ½

○ – вывод канализации 40, 50 мм

☐ – розетка

Если под душевую кабину делается подиум, то все расстояния,указанные на установочной схеме (особенно расстояния до точек вывода, горячей и холодной воды), должны измеряться от поверхности подиума.

При невозможности обеспечить указанную на установочной схеме высоту сливной трубы, на месте установки изделия должен быть сооружен подиум.

Высота подиума должна быть такой, чтобы расстояние от его поверхности до центра сливной трубы не превышало величины, указанной на установочной схеме.

Поверхность пола или подиума должна быть ровной и сплошной (без впадин и выступов) и обязательно покрывается плиткой.

Душевая кабина иногда весит свыше 100 кг, так что перемещать ее по голой цементной стяжке практически не возможно. Установка оборудования производится до монтажа другой сантехники и мебели.

Рис. 1 Неправильно

Рис. 2 Правильно

Обязательно наличие заземления в ванной комнате и устройства защитного отключения (УЗО) с током утечки 30 мА согласно потребляемой мощности на электропроводке.

25А – для паро-душевых кабин (далее: оборудование) (кабель трехжильный в двойной изоляции, медный) 2,5мм2;

16А – для душевых кабин (далее: оборудование) без парогенератора.

Обязательно наличие фильтров механической очистки на холодную и горячую воду. Не допускается установка фильтров непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление горячей и холодной воды не более 2,0 атмосфер. Не допускается установка редукторов непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Помещение для сборки оборудования должно быть очищено от посторонних предметов, таких как: строительный мусор и пыль. От чистоты помещения зависит качество сборки и дальнейшие сроки качественной работы устанавливаемого оборудования.

Т.к. кабина собирается в отодвинутом от стены положении, для ее монтажа необходимо оставлять свободное пространство в ванной комнате (так, чтобы ее можно было отодвинуть на расстояние не менее 60 см от стен).

Так же для обеспечения дальнейшего обслуживания Покупатель обязан обеспечить свободный доступ к Оборудованию. Расстояние от потолка до крыши кабины должно составлять не менее 20см. Расстояние от Оборудования до других предметов (мебель, стиральная машина, унитаз, умывальник) установленных в ванной комнате должно составлять не менее 20см.

В целях безопасности и сохранности оборудования, производства качественной сборки, при установке оборудования, любые другие работы НЕ ДОПУСКАЮТСЯ

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

  • минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
  • учитывается высота укладки плитки, равная 25 мм;
  • при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
  • максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
  • внутри подиума предусматривается канал для прокладки сливной трубы;
  • в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

  1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
  2. В отверстие поддона герметично монтируется слив.
  3. Под поддоном закрепляется сифон.
  4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
  5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

  1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
  2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
  3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  4. Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

Подключение душевой кабины: правила установки, инструменты и процедура

Начинать следует с подвода к системе канализации

Обратить внимание стоит на то, что процедура представляет собой несложную работу, но в то же время нуждается в следовании четким правилам

Знайте следующее:

  • Подключение душа предусматривает установку системы водоотведения. В процессе подключения к системе канализации желательно применять гибкие шланги с запасом длины.
  • Для того чтобы канализация не засорялась, а также для обеспечения нормального стока воды труба к ней прокладывается под незначительным уклоном.
  • Если расположение душевой кабины не слишком близко к сточному стояку, желательно применять сточный насос.
  • С целью предотвращения затопления душевой комнаты используются насосы с магнитными клапанами.
  • При расположении сифона над стоком вода будет удаляться естественным путем.
  • Подсоединение гигиенического душа нуждается в достаточном стоке воды.

Важно знать: поддон должен располагаться в стационарном положении выше уровня труб канализации!

Для подсоединения душевой кабины к системе канализации нужна четкая последовательность действий, а также инструменты.

Инструменты:

  • Труба (гофрированная или жесткая);
  • Система слива воды;
  • Фум-лента;
  • Запорный сифон.

Порядок действий:

  1. Сначала необходимо изучить инструкцию, входящую в комплект душевой кабины. Инструкция рассказывает об установке устройства, его подключении к канализации, электричеству и водопроводу. Все действия должны соответствовать инструкции, в противном случае канализация забьется.
  2. К месту монтажа поддона нужно подвести трубу со специальным переходником, предназначенным для сливной трубы. При выборе данного элемента желательно руководствоваться определенным качеством – жесткостью. Стоит отметить, что жесткая труба в будущем позволит избегать застоев воды в гофре, канализация будет нормально работать. Общепринятый диаметр трубы – 4 см.
  3. Удачная канализация – конструкция из гибких труб. Нужно, чтобы шланги выбирались с запасом длины. Стоит отметить, что в сифоне душевой кабины желательно предусмотреть гидрозатвор.
  4. Далее проверяется рабочее состояние запорного сифона.
  5. Следующим этапом выполняется определение высоты расположения поддона по отношению к трубе канализации. В том случае, если поддон ниже уровня, его необходимо поднять (монтируется подиум, либо увеличиваются ножки).
  6. Сама процедура подключения проводится аналогично подключению стандартной ванны к канализации. Для того чтобы получить плотно прилегающие трубы, применяется фум-лента.
  7. Проверять подключение на герметичность следует под сильным напором воды. В идеальном состоянии на полу не должны наблюдаться лужи воды, к тому же должен быть качественный слив воды.

Монтаж поддона

Следует отметить, что технология монтажа разных кабин может отличаться. Например, достаточно часто отличаются точки подключения водопровода и канализации. Поэтому перед началом работ желательно тщательно изучить техническую документацию к приобретенной модели.

В первую очередь осуществляется установка поддона, если он входит в состав конструкции. Он монтируется на специальных опорных ножках, благодаря которым можно отрегулировать высоту от поверхности пола. Горизонтальное положение бортика также выравнивается с их помощью с использованием уровня

Важно, чтобы основание плотно касалось стены, а даже небольшие ямы в полу отсутствовали, тогда вода не будет скапливаться

Если функционал предусматривает наличие электроприборов, располагаемых под поддоном, то их рекомендуется разместить на дополнительном металлическом каркасе. Оставлять их непосредственно на полу комнаты запрещено правилами безопасности.

Поддон должен устанавливаться в строго горизонтальном положении. При его изготовлении производитель специально создает небольшой наклон, чтобы обеспечить самотек сливных жидкостей в канализацию. Если при монтаже данный элемент будет не очень ровно расположен, то вода не сможет самостоятельно уходить, а после высыхания на полу останутся следы.

Смотреть видео

В некоторых моделях открытого типа поддон отсутствует, поэтому его следует сделать самостоятельно своими руками. В большинстве случаев возводится подиум из бетона с кафельной или мозаичной облицовкой на небольшом возвышении со сливным трапом. Процедура состоит из следующих этапов:

  • Выкладывается периметр основания. Чаще всего используется керамическая разновидность полнотелого кирпича.
  • На необходимой высоте располагается трап, который затем должен подключаться к канализации.
  • Производится стяжка из бетона с обязательным созданием небольшого наклона к сливу.
  • При помощи водостойкого клея осуществляется укладывание плитки.
  • Стыки необходимо затереть с применением водоотталкивающего средства или герметиком, предназначенным для сантехнических работ.

Чтобы предотвратить последующее размокание основания, можно добавить в раствор цемента ПВА либо жидкое стекло. Это существенно повысит водоотталкивающие свойства конструкции. Также желательно покрыть пол, боковые стенки и получившееся бетонное основание (до укладки плитки) специальным средством для гидроизоляции.

Подключение к канализационной системе

Производя подключение душевой кабины к канализации своими руками, заранее вставляют отвод 50 мм трубы в пол или стену под поддоном, операция подсоединения состоит из следующих этапов:

  • Производят сборку поддона в соответствии с пошаговой инструкцией, устанавливая его ножки в горизонтальной плоскости с использованием разводного ключа и строительного уровня.
  • Собирают сифон, прикручивая его к поддону.
  • Ставят поддон на место, дополнительно регулируют его по уровню ножками и туго зажимают их гайками во избежание самоотвинчивания.
  • Переворачивают поддон, вставляют конец сифона в отвод канализационной трубы, ставят его на место, включают воду и проверяют систему слива на герметичность.
  • На поддон устанавливают заранее собранный каркас с дверями и крепят его к стенам на ранее прикрученные направляющие, швы у стены замазывают герметиком.

Подключение душевого бокса к водопроводу

Рекомендации квалифицированных сантехников

Даже если сборка произведена без изъянов, желательно проверить все закрученные болты. После полной установки соединительные элементы окажутся недоступными.

Будет интересным: Как сделать раструб при ремонте канализационной трубы

Непонятно что будет проходить за скрытыми панелями. Но лучше не доводить дело до потока. Главное — обеспечить герметичность и обработать все стыки герметическим веществом. Ни одно соединение не должно пускать капельки воды, даже спустя несколько лет после регулярного пользования.

Бывают случаи, когда область слива оказывается далеко от канализации. Для решения этой проблемы потребуется дополнительная установка насоса. Работает система без лишних шумов, а габариты как раз подходят для размещения под основу. Зона санузла с установленной кабинкой должна дополняться хорошей вентиляцией. Этот момент очень важный, особенно если система дополнена «парилкой»

Все трубопроводные элементы должны быть расположены под минимальным уклоном. Это гарантирует самотек воды. Трубы канализации прокладывают, наклоняя их к стояку. Водопроводные трубы наклоняют к боксу. Это проводится, чтобы при отключении воды, ее капельки не накапливалась.

В некоторых бюджетных кабинках слив производится из силуминового сплава. Срок службы такой системы — до трех лет. Лучше на этом не экономить и потратить больше денег на покупку слива из нержавейки. К тому же к нему всегда поставляется качественный нормальный пластиковый сифон.

Водопроводы, что прокладываются к кабинке, рекомендуется дополнить шаровыми запорными вентилями и улавливателями грязи. Вода, что поступает в систему, не всегда чистая и стерильная. Форсунки лейки или отверстия обязательно забьются, что спровоцирует возникновение новых проблем.

Самостоятельно подключить все детали совершенно не трудно. Достаточно изучить рекомендации производителя, и четко следовать инструкции. Главное — все трижды проверить, прежде чем запускать систему. От ее работы зависит многое — целостность жилья, ремонт соседей и т. д.

Сейчас читают

  • Особенности установки душа без наличия душевой кабины
  • Тонкости выбора смесителя для душа и кабинок
  • Виды гибкой подводки для подключения смесителей
  • Раскрываем тонкости экономии воды для семейного бюджета

Коротко о главном

Несмотря на широкое разнообразие душевых кабин, совсем не обязательно знать много информации о том, как функционирует канализация, а также иметь большой опыт в сантехнических работах. В связи с этим реализовать успешный монтаж душевой кабины Вам будет вполне посильно каждому, к тому же появится возможность сэкономить часть семейного бюджета.

Стоит отметить, что душевая кабина, установленная самостоятельно, позволит в дальнейшем достаточно быстро и эффективно устранять незначительные поломки. Так что, разобраться с правилами монтажа душевой установки будет не сложно и очень полезно.

Технология установки своими руками

Принято начинать собирать конструкцию кабины именно с поддона. Устанавливать его можно с рамой или обойтись без неё.

Собираем поддон

Материалом для изготовления рамы поддона служит металл. Основное в раме — качественное скрепление элементов. Рама — это каркасная конструкция из балок, установленных перекрёстно.

Действуем по следующему плану:

  • Внутрь отверстий поддона закручиваем шпильки.
  • Накручиваем гайки на шпильки. Одну крепим снизу, а вторую для опоры.
  • На шпильки надеваем опору каркаса.
  • Ставим центральную ножку и фиксируем её.
  • Фиксируем крепёжные балки.
  • В качестве опор экрана ставим кронштейны.
  • Поддон ставим на место.

Устанавливая поддон, важно правильно сделать слив. Монтируем сифон. Важная деталь — проверка стыков на герметичность

Если имеются протечки, их нужно устранить герметиком

Важная деталь — проверка стыков на герметичность. Если имеются протечки, их нужно устранить герметиком.

Некрупные поддоны не требуют раму. Тут главное — правильно поставить сифон. Шланг отсоединяем от хомута. Подсоединяем к поддону сифон — перед этим обрабатываем стыки герметиком. Выжидаем, чтобы герметик отвердел. Затем шланг и хомут ставим обратно.

После фиксации проверяем герметичность. Налив воды, смотрим, видны ли подтёки

Это весьма важно, лучше исправить всё на этом этапе, нежели разбирать всю конструкцию, если что-то пойдёт не так

Коммуникации

Немаловажный момент в монтаже — подключение к системе канализации.

Действуем по такому сценарию:

  • По контуру сливного отверстия имеется плёнка, её следует убрать.
  • Установленную прокладку из резины поменяем на силикон.
  • Устанавливаем сифон.
  • Резьбовое соединение и нижнюю часть смазываем герметиком.
  • Подводим к канализационной системе сифон. Места соединений обрабатываем силиконом.

Стенки, двери и крыша

Несмотря на то что это самый лёгкий этап монтажа, лучше будет заручиться помощью напарника. Это во многом упростит всю процедуру. Устанавливая конструкцию, следуйте советам производителя, ведь устройства, хотя и сходны между собой, но каждая кабина имеет собственные отличия. Стенки фиксируются болтами.

Последовательность работ:

  • Снимаем плёнку с верха поддона, оставив её только на дне.
  • Отодвинув от стены поддон, ставим стенку.
  • Соединяем с уголком отверстия поддона и фиксируем. Главное, не переусердствовать. Вкручивать саморезы нужно без перетягов.
  • Уголки с отверстиями помечаем маркером.
  • Снимаем перегородку и наносим герметик.
  • Ставим обратно перегородку, лишний герметик убираем.
  • Ставим к стене поддон с перегородкой, примеряем центральную часть.
  • На стыки боковин наносим герметик.
  • Стенки и центральную часть соединяем.
  • Остальные стенки крепим, как и первую.
  • Обрабатываем герметиком профиль и ставим перегородки.
  • Ставим профиль сверху и снизу. Нижний обрабатываем герметиком.

Собираем крышу:

  • Откручиваем решётки вентиляции, удаляем плёнку.
  • Обрабатываем силиконом лейку. Это сделает соединение более плотным.
  • Ставим потолок. С нижней части притягиваем его саморезами.
  • Клипсами закрепляем шланги на рейках.
  • Ориентируясь на цветовую маркировку, подсоединяем проводку.
  • Подключаем устройство, проверяем подачу воды и электроэнергии.
  • Герметизируем центральную часть и по нижнему периметру.

Ставим двери

Завершая сборку, устанавливаем двери. Обычно это не вызывает вопросов.

Действуем таким образом:

  • при помощи саморезов закрепляем ограничители;
  • ставим на двери ручки;
  • крепим молдинги с магнитами на дверь, колёсами наружу ставим ролики;
  • ставим дверку на верхние ролики.

На этом установка завершена. Не забываем проверить, насколько плавно ходят дверки и как плотно они закрываются.

Присоединение труб водопровода

Если устанавливаемая кабина является открытой (так называемый душевой уголок), то заводимые в нее водопроводные трубы приходится прокладывать в стене. Во избежание протечек проложенные скрытым образом участки труб не должны иметь разъемных соединений. Если используются, как это сегодня принято, пластиковые трубы, нужно соблюдать следующие условия:

  1. На полипропиленовые трубы перед укладкой в штробу нужно надеть теплоизоляционный чулок из вспененного полиэтилена, даже если труба предназначена для холодной воды. Дело в том, что полипропилен обладает значительным коэффициентом температурного расширения, и мягкая оболочка из пенополиэтилена позволит ему без напряжения меняться в размерах в цементном растворе, которым будет заполнена штроба.
  2. Если используются металлопластиковые трубы, то в пределах штробы на них нужно устанавливать пресс-фитинги, которые не разбалтываются со временем. Резьбовые фитинги постепенно ослабляются и потому требуют периодической подтяжки, поэтому их можно применять только на открытых участках трубопровода.

Схема монтажа

Для подсоединения к душкабине на концах труб устанавливают муфты или фитинги с резьбой.

На резьбу устанавливается смеситель, если кабина открытая, либо к ней подсоединяется гибкая подводка, если кабина закрытая. В гайках на концах гибкой подводки уже имеются прокладки, поэтому герметизировать место подсоединения не нужно. Во всех остальных случаях резьбовое соединение нужно уплотнять при помощи одного из следующих материалов:

  1. Сантехнический лен или пакля.
  2. ФУМ-лента. С ФУМ-лентой работать проще, так как ее излишки попросту выдавливаются из-под навинчиваемой детали, тогда как в случае с паклей или льном при их «передозировке» навинчиваемая деталь может лопнуть.
  3. Льняная нить «Тангет Унилок». Особый материал, который также можно порекомендовать новичкам. При его использовании повреждение навинчиваемой детали, как и в случае с ФУМ-лентой, практически исключено.

Свободные концы гибких подводок привинчиваются к входным патрубкам закрытой кабины.
