Необходимость вентиляции в частном доме
Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой. Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.
Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра
Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.
Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.
Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы. Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.
Правда, для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.

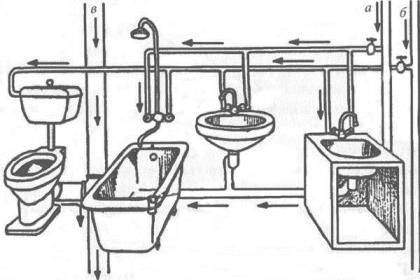

Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей
Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт. Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.
Обязательное применение вентиляционного стояка:
- в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
- когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
- проект дома предусматривает установку септика на прилегающей территории.
Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.
Разбор слухов и домыслов
Слух: Пластиковые канализационные трубы, при применении в системе приточной вентиляции будут выделять вредные, а может и ядовитые вещества, отравляя воздух. Они же имеют иное предназначение и при производстве могут использоваться вредные химические вещества. Поэтому при обустройстве системы вентиляции лучше не рисковать.
Все, без исключения, производители канализационных фановых труб имеют документацию, подтверждающую экологическую безопасность. Опровергнуть или подтвердить это невозможно, поскольку технология производства держится в тайне. Производитель может ознакомить вас с сертификатом качества на свое изделие.
Слух: Продавцы воздуховодов из полимеров распространяют информацию, мол, канализационные трубы быстро электризуются, что приводит к налипанию грязи и пыли на внутренней поверхности труб.
Движение воздуха действительно может спровоцировать образование электрического статического заряда внутри трубы. Странно, почему все говорят именно об фановых изделиях, ведь электризуются и жестяные трубы. Все дело в обработке.
Производители воздуховодов из пластика обязательно выполняют обработку антистатиком. Если вы обработаете канализационные пластиковые трубы антистатиком перед монтажом, то свойство электризации пропадет.
О вентиляционных клапанах
Чтобы обустроить вентиляцию, понадобится клапан вентиляции канализации, сделанный собственноручно. Достаточно придерживаться следующих шагов, чтобы клапан был работоспособен:
- нужно отыскать пружинку от ручки и подобрать саморез длиной 45 миллиметров;
- далее, вырезается небольшая пластиковая шайба, диаметр которой будет равен 50 мм: внутри посередине просверливается отверстие для беспрепятственного вхождения самореза;
- после, нужно сделать ещё одну, но уже поролоновую шайбу с таким же отверстием, размер которой больше на 10 мм;
шайбы склеиваются между собой; - в концевом тройнике делаются пару отверстий, диаметр которых всего 5 мм, а расстояние друг от друга – около 25 мм: необходимо устранить заусеница, после чего вкрутить саморез в уже проделанное отверстие;
- теперь можно вывернуть и собрать клапан вместе.
Клапаны идеально подходят и для обеспечения вентиляции в доме с несколькими этажами, и для дома с несколькими квартирами. При использовании клапанов стояка канализации можно не бояться проникновения в дом лишних газов и выбросов воды из водяных затворов.
Частному дому необходимо установить фановую трубку с большей высотой, нежели помещение. Лучше всего, чтобы расстояние от фановой трубы до крыши составляло 70–75 мм, однако дистанция между окном и трубой, должна быть минимум 4 метра. Подбирая диаметр, нужно ориентироваться на стояки.
Схема установки фановой трубы
Однако подобная система вентиляции канализации в частном доме идеальна для эксплуатации жителями южных районов, ведь такой диаметр устроит лишь при непостоянном пользовании сантехники.
Если возможности в установке вентиляционного клапана нет, то необходимо воспользоваться воздушным клапаном. Воздух в стояках будет появляться только при внутреннем разряжении, а появление газов наружу не будет возможным. Клапан такого типа для стояков устанавливается над всей сантехникой, дабы не «вобрать» в себя отходы.
Альтернатива – аэрационный (вакуумный) клапан
Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка. Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.
Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны
Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов. Устройство клапана незамысловатое:
- пластмассовый круглый корпус;
- в корпусе сквозное отверстие для клапана;
- мембрана, резиновая прокладка.
Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.
При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные. Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.
Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.
Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение. Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.
Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие
Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.
Самые распространенные вопросы
Нередко люди не могут решиться на установку вентиляции канализации. Причиной тому могут быть сомнения по поводу целесообразности, а также некоторые невыясненные моменты.
Вопрос первый: сможет ли вентиляция выполнять свои функции в летнее время, когда органика разлагается с особой интенсивностью?
Разумеется, сможет. Преимущественно благодаря тепло- и воздухообмену между септиком и окружающей средой ввиду разницы в температуре. Вода в канализации всегда будет теплее. Кроме того, это приводит и к разнице в давлении, из-за чего установка будет эффективно проветриваться.
Вопрос второй: почему через некоторое время после обустройства вентиляции в дом опять начали проникать неприятные запахи?
Вода в сифонах пересыхает, пропуская воздух, что может происходить, если канализацией долго не пользовались. Это можно устранить несколькими способами (каждый из них мы уже рассмотрели детально):
- установить вентиляционный клапан;
- прикрепить фановую трубу;
- поменять сифоны на большие.
Вопрос третий: если стояк не утеплить, будет ли он замерзать зимой?
Стоки, повторимся, всегда теплее воздуха снаружи, поэтому стояк в любом случае не замерзнет. Главное – регулярно пользоваться канализацией. Хотя в отдельных регионах стояк все же утепляют (если он находится снаружи), используя несколько большую трубу. Но этот вопрос нужно обсудить со специалистами.
нутренний стояк не нуждается в утеплении
Схемы вентиляции
Канализационная вентиляция может быть двух типов – внутренней и наружной. Рассмотрим особенности каждого типа.
Внутренняя вентиляция
Если о канализационной вентиляции думают заблаговременно, при составлении проекта, то ее зачастую делают внутри дома. Стояк в это время выводится на крышку под видом фановой трубы, которая как бы продолжает его. Диаметр обеих труб должен быть одинаковым, если у стояка 10 см, то у трубы тоже будет 10 см. Кроме того, фановая труба должна располагаться вдали от окон (минимум 4 м), чтобы неприятные запахи устранялись своевременно.
Вентиляционные стояки
Касаемо высоты фановой трубы, то здесь все зависит от типа кровельного покрытия и может колебаться между 20 см и 3 м (это регламентируется СНиПом). Если крыша плоская, то минимальная возвышенность составит 30 см, а если скатная – то все 50 см. Сверху на трубу устанавливается дефлектор – он будет не только усиливать естественную тягу, но и защищать вентиляцию от попадания сторонних предметов и атмосферных осадков. Словом, благодаря дефлектору эффективность вытяжки повышается в несколько раз.
Внутренняя вентиляция канализации
Между тем подходы сразу к нескольким стоякам вполне можно соединить. Если фановая труба будет выводиться из стены (сбоку), то ее нельзя устанавливать под свод, поскольку зимой возникнет риск срыва льда или снега.
Внешняя вентиляция
Выше описывалась традиционная схема, к которой можно прибегнуть исключительно на стадии проектирования. Но если здание уже выстроено, то воплотить такую схему в жизнь будет весьма проблематично, поэтому рекомендуется обустроить наружную вентиляцию канализации. Есть три способа сделать это.
Первый способ заключается в проведении вентиляционного канала по наружной стене дома. Внешне это будет выглядеть как обычный водосток, вот только высота канала будет превышать кромку крыши. Рекомендуемый диаметр такой вытяжки – 11 см.
Второй способ предусматривает вентиляцию самого септика. Пожалуй, это идеальный вариант для загородного дома, учитывая, что септик отдален от здания минимум на два метра. Следовательно, никакие ароматы в доме появиться не смогут.
При использовании третьего способа обустройства вентиляция должна крепиться к забору. В данном случае здесь все так же, как в первом пункте, вот только воздухозаборник не будет крепиться к дому. При этом следует думать не только о себе, но и о «близких», то бишь соседях – их не стоит тревожить неприятным запахом канализации.
Вентиляция с помощью вакуумных клапанов
Вакуумный клапан с резиновой манжетой для вентиляции
Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.
Принцип действия
Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.
Монтаж клапана
Установка клапана вентиляции в верхней точке стояка
Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.
Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.
При монтаже важно соблюдать следующие правила:
- Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
- При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.
Как сделать клапан своими руками?

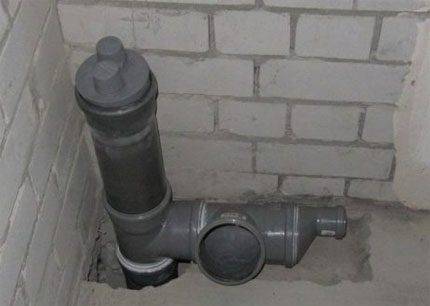

Клапан для вентиляции канализации из подручных средств
Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.
Процесс сборки состоит из следующих этапов:
- Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
- Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
- Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
- В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
- К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
- Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.
При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.
Проверка функционирования
Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.
После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.
Особенности канализационной вентиляции в многоэтажном доме
Проектировкой канализации многоквартирного дома должны заниматься исключительно специализированные компании, которые будут учитывать:
- количество этажей;
- способ утилизации канализационных стоков;
- количество точек водоотведения.
В остальном же вентиляция многоэтажек практически ничем не отличается от таковой в частном доме. Пример проекта можно увидеть на приведенной ниже схеме.
Схема внутренней вентиляции многоэтажного дома
В таких зданиях для вентиляции тоже используется общий стояк, выходящий на крышу.
Если затевается перепланировка квартиры с уменьшением/увеличением числа подключений к общедомовому стояку, то нужно заранее составить проект и согласовать его с компанией-управителем. Только после этого можно приступать к работе, а иначе несанкционированное подключение новых приборов может привести к ухудшению канализационной вентиляции во всем доме.
Для чего нужна в выгребной яме вентиляция
Вентиляция ямы не позволяет плохому аромату проникать в дом и распространяться на улицы. Это одна из первых и важных функций, которую она выполняет. Также она стабилизирует давление внутри труб, ведь при сливе в них не хватает воздуха, и поэтому он поступает самостоятельно через вентиляцию. Если она будет неправильно функционировать, то этот воздух будет браться со сливных отверстий. И из-за этого в доме может появиться плохой аромат.
Неприятный запах — сигнал о неисправности работы вентиляции
Так, что неправильная работа вентиляции может нарушить всю систему и приведет к необратимым последствиям. Поэтому если вы почувствовали неприятный запах, сразу ищите причину и устраняйте ее.
Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции
Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции
С учетом выходов возможны две схемы вентиляции канализации
частного дома:
- Неизолированная.
- Утепленная либо изолированная;
Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации
используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.
<-
Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации
в многоквартирном доме и коттедже для:
- кухонных моек, душевых кабин, ванн – 5 см;
- стояков 6,5 – 7,5 см.
- подводки к раковинам либо биде 3 – 4,5 см;
- унитазов 11 см;
Вентиляция
канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.
Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции
<-
внутренний канализационный клапан
Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.
_
Альтернатива
— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».
Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации
очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.
Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете
При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля
Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации
можно собрать собственными силами. Материалы и инструменты:
- саморез на 45 мм;
- полиэтиленовая крышка для стеклянной банки;
- небольшой листок тонкого поролона;
- пружинка от авторучки;
- клей;
- концевой тройник;
- шило.
_
Материалы
— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.
- Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
- Теперь саморез выкручиваем и собираем готовый клапан.
- В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
- Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;
В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.
К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.
Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.
Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации
.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.
Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.
Схемы вентиляции канализации
Существует несколько схем эффективного проветривания канализации. Каждый вариант используется в определенных ситуациях. Рассмотрим особенности эксплуатации наиболее популярных конструкций.
Канализационная система с фановой трубой
Фановая труба предназначена для вентиляции внутренней канализации и является как бы ее естественным продолжением. К ней подсоединяются ветки от унитаза, мойки и других санузлов.
Изделие обязательно устанавливается в таких случаях:
- Дом более одного этажа с санузлом;
- Дом одноэтажный с несколькими санузлами;
- В здании 2 и более канализационных стояка диаметром 50 мм;
- При наличии в помещении ванной или бассейна;
- На участке расположена сливная яма, которая близко находится от дома (8-10 м).
Конструкция не нужна, если объем стоков небольшой и они не заполняют магистраль полностью. Такие требования подходят к зданиям с 1-2 этажами с небольшим количеством жильцов. Считается, что проживающие пользуются сантехническими устройствами в разное время, и в трубах остается свободное пространство. Также ее обычно не ставят в давно построенном доме, ведь для этого необходимо выполнить большой ремонт. Однако специалисты рекомендуют фановую трубу устанавливать всегда, если это возможно, т.к. она отлично справляется со своими функциями.
Канализационная система без фановой трубы
Протянуть вытяжку на крышу через два перекрытия хлопотно, а в построенном доме практически невозможно. Поэтому вместо фановой трубы иногда устанавливают вакуумный клапан. Ставится он в домах с небольшим количеством проживающих. В многоэтажных домах изделие не монтируется из-за частого использования и высокой вероятности выхода из строя.
Устройство состоит из таких деталей:
- Корпус с отверстием в боковой стене для поступления воздушного потока;
- Мембрана из резины или шток, закрывающие проем;
- Пружина, плотно прижимающая мембрану к корпусу в закрытом положении;
- Крышка над подвижными элементами, которая легко снимается для осмотра рабочего механизма.
Работает устройство следующим образом:
- Если канализацией не пользуются, клапан закрыт. В этом случае мембрана плотно прижата к корпусу под действием своего веса или пружины. Давление перед ней и за ней одинаковое.
- В момент слива воды в системе появляется разрежение воздуха, из-за чего мембрана перемещается внутрь и открывает вход.
- После выравнивания давления клапан возвращается в штатное положение.
- При уменьшении давления снаружи деталь плотно прижимается к седлу и закрывает проход.
Схема вентиляции канализации с аэрационным клапаном имеет следующие достоинства:
- Устройство позволяет удешевить монтажные работы, т.к. не требуется пробивать отверстие в кровле для фановой трубы, а затем герметизировать зазоры.
- Приспособление обеспечивает функционирование сифона благодаря отсутствию разрежения в системе.
- При наличии фановой трубы клапан исключает поступление холодного воздуха в канализацию и ее промерзание.
- Устройство снижается риск распространения огня при пожаре.
- Не допускает проникновение грызунов в дом.
- Не позволяет загрязнять магистраль посторонними примесями.
Однако специалисты считают клапан лишь добавочным элементом, который не способен полностью обеспечить поставленную задачу. Он не является обязательным элементом в системе вентиляции канализации.
Нестандартные решения для вентиляции канализации
В построенном здании соорудить классическую вентиляцию с фановой трубой не получится. В этом случае создают наружную вытяжку. Такая конструкция бывает 3 видов:
- Вентиляция по наружной стороне стены. Конструкция напоминает водосточную трубу, которая выступает над крышей. Ее изготавливают из деталей диаметром 110 мм. К стене она крепится кронштейнами. Стояк должен выступать над кровлей на высоту не менее 1 м. Такая схема пользуется популярностью из-за простоты монтажных работ.
- Удаленная вентиляция наружной канализации. Труба крепится к отдельно стоящей постройке, например, к забору, расположенному на расстоянии более 5 м от дома. Такой вариант возможен, если соседи далеко от вашего участка. Преимущества этой системы в том, что она расположена на значительном расстоянии от дома и неприятный запах не чувствуется.
- Вентиляция септика. Подобная схема распространена в частном секторе. Строение расположено на достаточно большом расстоянии от дома (до 20 м), поэтому неприятные ароматы на придомовой территории не слышны.
Постройка и обслуживание
Проведение вентиляционных каналов осуществляется на завершающем этапе монтажа септика. По поводу того, из чего и как сделать последний, существует множество описаний. Вентиляция септика из бетонных колец (это один из типичных способов построения, отличающийся надежностью и доступностью) станет возможной, с одной стороны, благодаря наличию трубы, отведенной от его второй (последней) камеры (но никак не от первой), а с другой – за счет стояков, предусмотренных в начальной точке канализационной системы, обеспечивающих компенсацию вакуума.
При наличии полей фильтрации дрены также должны оснащаться вентиляционными трубами. Последние смогут дополнительно выполнять роль смотровых окон и мест для осуществления промывки. Диаметр труб в общем случае составляет ~100 мм. Что касается циркуляции воздуха, то она идет по схеме:
- приток через вторую (если их больше – последнюю) камеру;
- прохождение по соединительным трубам и стояку вверх (появление газов сопровождается обильным выделением тепла, а оно способствует именно такому направлению движения потоков);
- выход через стояк, расположенный на некотором возвышении над крышей здания (фановый).
Что может помешать свободному потоку воздуха? Чтобы газы проходили по системе беспрепятственно, необходимо заполнение труб от 1/3 до 2/3 внутреннего диаметра, не больше. Для улучшения тяги, а также предохранения от попадания внутрь осадков, требуется оснастить верхние торцы стояков защитными колпаками.
Схема очистных сооружений
При этом обязательно соблюдение ряда предупредительных мер, касающихся безопасности. Вот они:
- обслуживающих должно быть минимум двое;
- необходимо пользоваться страховочными средствами индивидуальной защиты от падения;
- в местах проведения работ не допускается курить.
Если вы не хотите, чтобы продукты, отправляемые из туалета посредством унитаза и сливного бачка, отравляли вам жизнь, вернувшись уже в газообразной форме, обязательно предусмотрите и обеспечьте оптимальную работу вентиляционной системы для своего септика. Это не только позволит сберечь нервы, избавляя от зловония, а может даже и сохранит жизнь.
Естественная вентиляция с выводом на чердак
Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.
Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше
Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.
Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:
- фановых стояков;
- аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
- грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
- кровельных вентилей, врезающихся непосредственно в кровельную систему.
Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.
Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него
При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.
Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке
Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
