Вентиляция септика в частном доме: нужна ли она + советы по обустройству

Вентиляция септика из бетонных колец – назначение и правила обустройства

Бактерии в септике

В таком очистном сооружении как септик обитают два вида микроорганизмов:

  • анаэробные бактерии «проживают» в первой камере в толще жидких стоков. В их распоряжении имеются различные бытовые отходы, включая органику, стиральные порошки, моющие средства, нефтепродукты и т.д. В процессе переработки выделяется метан, представляющий собой взрывоопасный газ, у которого отсутствует запах;
  • аэробные бактерии своей территорией выбрали поверхность воды в камере, они «доедают» то, что не было съедено их коллегами на дне септика.

Продуктом жизнедеятельности бактерий является сероводород – зловонный и ядовитый газ. Сероводороду и метану сопутствуют такие канцерогены как летучие соли мышьяка, соединения фосфора и т.д.

Исходя из вышеизложенной информации, можно сделать единственный вывод: вентиляция для септика необходима, и ее работе нужно уделять внимание. В противном случае за халатное отношение к функционированию вентиляционной системы придется заплатить слишком высокую «цену». Вентиляцию обустраивают при проведении заключительного этапа строительства септика

Вентиляцию обустраивают при проведении заключительного этапа строительства септика.

Вентиляция септиков из бетонных колец

Вентиляция септика из бетонных колец не относится к сложным решениям, поэтому каждый домовладелец при желании может ее создать своими руками. Специалисты при обустройстве очистных сооружений, обслуживающих частные домовладения, рекомендуют строить двухкамерную конструкцию с дренажным колодцем (она изображена на фото).

Порядок строительства септиков из бетонных колец

Чтобы построить септик из бетонных колец, нужны такие материалы:

  • железобетонные кольца, имеющие диаметр 100 сантиметров – 9 штук из расчета по 3 изделия на каждую камеру;
  • плиты железобетонные с отверстиями под люки – 3 штуки;
  • люки чугунные – 3 штуки;
  • труба ПВХ для магистрального трубопровода диаметром не менее 12 сантиметров и длиной, равной расстоянию от жилой постройки до септика с учетом размера соединительных патрубков;
  • для гидроизоляции – жидкое стекло, битум и т.д.;
  • железобетонная плита для монтажа на дно котлована – 1 штука или цемент для заливки стяжки.

Потребуются следующие инструменты и изделия:

  • лопаты (для каждого работника);
  • ведра для выемки грунта из котлована;
  • лестницы;
  • прочные веревки;
  • перфоратор.

Также не обойтись без подъемного механизма, поскольку вес колец достигает 400 килограммов.

Потом вставляют соединительные трубы, подведя к первой части септика магистральный канализационный трубопровод. Необходимо помнить об обязательном уклоне труб, равном 3 градусам (3 сантиметра на один погонный метр). Можно сделать уклон больше, но не намного. Главное требование – не допускать обратного уклона на отдельных участках магистрали, поскольку твердые фракции его не смогут преодолеть.

Этап третий – выполнение герметизации. От ее качества зависит срок эксплуатации септика без проведения капремонта и чистота питьевой воды в артезианских колодцах на участке, а также наличие/отсутствие неприятных запахов.

Этап четвертый – обустройство вентиляционных стояков. Нередко владельцы дач, опасаясь появления в строении запаха, не устанавливают в начале разводки канализации вентиляционный стояк, а он обязательно нужен. Объясняется это тем, что при смыве следом за водным потоком появляется незначительный вакуум, силы которого достаточно для открытия гидрозатвора, к примеру, в туалетной комнате. В результате в эту брешь устремляются газы из магистральной трубы, и дом начинает наполняться неприятным запахом.

По этой причине диаметры соединительных патрубков и канализационной магистральной трубы выбирают с расчетом, что они будут заполнены всего на 2/3. Все остальное пространство занимает вентиляция выгребной ямы или септика. Если нет желания столкнуться с проблемой неприятного запаха, необходимо обеспечить нормальный воздухообмен. Над стояками вентиляции устанавливают колпаки, которые предотвратят попадание осадков и будут обеспечивать в системе тягу.

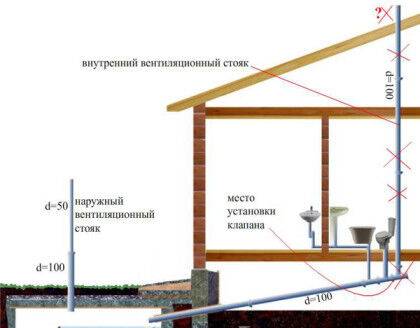

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Вакуумный клапан

(Далее ВК)

В одноэтажном доме, а также в здании, где сантехнические приборы установлены только на первых этажах, допускается использование ВК вместо ФС.

Для того чтобы обеспечить вентиляцию, в небольшой системе можно установить специальный механизм, который монтируется при помощи тройникового соединения.

Работает он по принципу обратного. В устройстве установлена герметичная шторка, с пружинным сопротивлением. Когда в канализации происходит разряжение, вакуум втягивает створку и с ней воздух из помещения, а когда баланс восстановлен, пружина снова закрывает задвижку, не давая запаху выйти из трубы.

Как установить

Установка ВК может комбинироваться прокладкой воздуховода, но нужно помнить несколько нюансов при таком совмещении:

  • Клапан не должен стоять выше фанового стояка.
  • В некоторых случаях допускается установка механизма не только на вертикальной, но и на горизонтальной трубе.
  • Если протяженность горизонтального участка шахты с сантехническими приборами более 8 метров, ставят два клапана на равном удалении друг от друга.

Как сделать своими руками

Для этого в тройник вставляется пластиковая заглушка, в которой высверливаются несколько отверстий по кругу. Чтобы их можно было закрыть, из поролона вырезается плоский диск диаметром чуть больше ореола отверстий.

Затем понадобится простой саморез по дереву и нетугая возвратная пружинка. Чтобы поролон после того, как сработает клапан и давление в системе нормализуется, прижался и закрыл отверстия, между пружиной и диском вставляется пластмассовая или железная пластина.

Теперь шуруп вкручивается в крышку с обратной стороны. Стоит учитывать, что производительность клапана, изготовленного самостоятельно, будет в несколько раз ниже фабричного. В заводских условиях проводятся все расчеты и чертежи, которые основываются на всех показателях будущей канализационной системы, и вычисляется нужный для подачи внутрь объем воздуха. В бытовых условиях выполнить такие действия вряд ли получится.

Использование вентиляционного клапана

Установку стояка, которая стоит достаточно дорого, вполне можно заменить специальным вентиляционным клапаном (последний можно изготовить в домашних условиях). Главным преимуществом клапана является то, что он препятствует выходу теплого воздуха из очистной конструкции, предотвращая тем самым появление изморози на поверхности труб. Простые стояки этому не препятствуют, в результате чего наружные трубы нередко промерзают.

Использование вентиляционного клапана

Процедура создания самого простого клапана выглядит следующим образом.

Шаг 1. Берется пружина от шариковой ручки и саморез длиной в 4,5 см и диаметром, который к ней (пружине) подходит.

Шаг 2. Затем из толстого пластика вырезается шайба диаметром в 5 см. В ее центре проделывается отверстие для самореза, но так, чтобы пружина не входила, а только упиралась в шайбу.

Шаг 3. Еще одна шайба вырезается из поролона (диаметр – 6 см), в ее центре так же проделывается отверстие. Шайбы склеиваются посредством клея «Момент».

Шаг 4

В крышке концевого тройника (важно, чтобы диаметр составлял 10 см) проделываются три отверстия по 0,5 см каждое. Дистанция между ними и центром крышки должна быть максимум 2-2,5 см

Внутренние поверхности очищаются от заусениц, а в центре проделывается небольшое отверстие, куда вкручивается саморез. В результате все элементы конструкции собираются воедино.

Использование такого клапана позволит вентиляции работать максимально надежно и эффективно. Если вентиляция оборудуется в двухэтажном доме, то клапаном должна оснащаться каждая из веток слива.

Видео — Строительство септика с вентиляцией

Через стояк отводится газ

Использование вентиляционного клапана

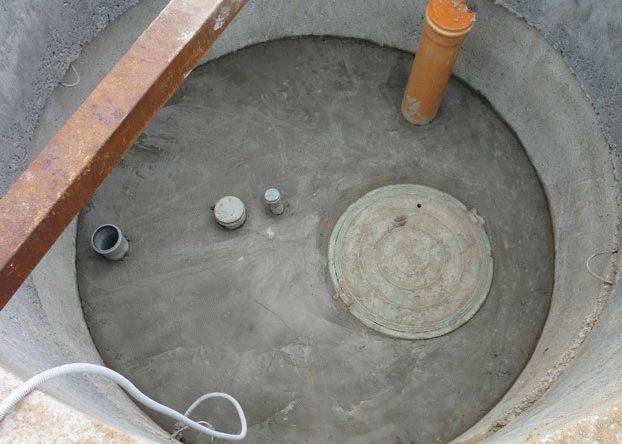

Вентиляция септика из ж/б колец

Вентиляция септика

Вентиляция септика

Для чего необходима вентиляция септика

Согласно санитарным нормам, все сборники отходов, которые обустраиваются на участках, обязательно должны оснащаться вентиляцией

Монтаж канализационной фановой трубы в частном доме

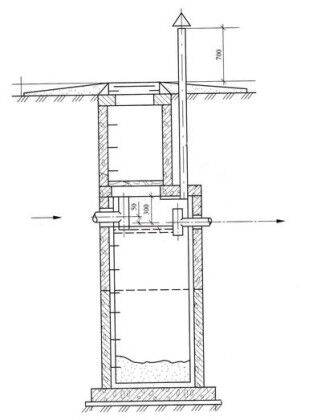

Устройство септика с вентиляцией

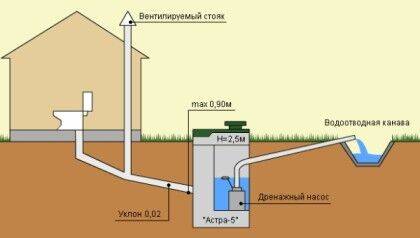

Схема септика с вентилируемым стояком

Вентиляция септика

Как рассчитать объем сооружения и количество камер?

Объем рассчитывается по формуле «200 л стоков в сутки на 1 человека». Экономить на объеме не стоит, потому что это негативно отразится качестве очистки.

Что же касается количества секций, специалисты советуют делать их несколько. Когда в септике больше ступеней очистки, в его подземные фильтры попадают более чистые стоки, что снижает загрязнение и заиливание. В отличие от фильтрующих колодцев, расположенных близко к поверхности, очистить подземные фильтры от ила невозможно – их придется заменять. Поэтому по возможности следует разгружать их, увеличивая количество дополнительных секций, а не секционируя основную камеру.

Обустройство наружной вентиляции

Для обустройства наружной вентиляции используются две канализационные трубы из ПВХ. Нижнюю трубу диаметром 100 мм монтируют в перекрытии септика таким образом, чтобы она возвышалась над уровнем земли на такую высоту, которая исключает проникновение паводковых вод. Верхнюю трубу меньшего диаметра (как правило, 50 мм) вставляют в отверстие нижней через переходник и выводят на крышу дома или на достаточно большую высоту.

Подобное простейшее обустройство вентиляции септика позволяет обеспечить полное отсутствие неприятных запахов.

Применение вентиляционного клапана

Дорогостоящий монтаж стояка можно заменить вентиляционным клапаном, который вполне можно сделать самому. Клапаны вентиляции для канализационной системы могут быть нескольких вариантов, но для их изготовления применяются подручные материалы, которые всегда имеются у любого домашнего мастера.

Основное достоинство подобного клапана состоит в его способности воспрещать выход теплого воздуха из емкости септика, чем предотвращается вероятность образования изморози в трубах канализации. Вентиляционные стояки, которые монтируются обычно, такому движению не препятствуют, в результате чего возможно промерзание канализационных труб, находящихся вне дома.

Порядок изготовления простейшего клапана

  • Взять пружину от шариковой ручки и подобрать саморез длиной 45 мм, подходящий диаметром к пружине.
  • Из толстого пластика вырезать шайбу диаметром 50 мм. Высверлить такое отверстие в центре шайбы, чтобы саморез проходил в него свободно. Пружина в отверстие входить не должна, она должна упираться в шайбу.
  • Из плотного тонкого поролона вырезать другую шайбу большего диаметра (60 мм). В ее центре сделать отверстие для самореза. Обе шайбы склеить друг с другом клеем «Момент».
  • Взять крышку концевого тройника диаметром 100 мм и просверлить в ней три отверстия, имеющие диаметр не более 5 мм. Расстояние между центром крышки и этими отверстиями не должно превышать 20-25 мм. Обязательно убрать заусенцы на внутренней стороне крышки. По центру крышки шилом проткнуть тонкое отверстие и завернуть туда саморез, собрав таким образом все конструктивные элементы клапана.

Проверка функционирования клапана

Собрав клапан, следует проверить его функционирование. С этой целью необходимо поочередно дунуть в сделанные отверстия. Прохождение воздуха должно быть свободным. Если при вдувании необходимо большое усилие, то саморез следует ослабить, ослабляя таким образом усилие пружины.

Подобная проверка позволяет удостовериться в работоспособности клапана, задача которого состоит в том, чтобы удерживать газы, выходящие из септика, и предохранять затворы в момент слива от всасывания воды. Применение подобных клапанов в канализационной вентиляции обеспечивает достаточную надежность и эффективность. В случае устройства данной вентиляции в двухэтажном доме следует установить клапан для каждой ветки слива.

Устройство, схема, принцип работы

Эффективная система вентиляции канализации в частном доме состоит из двух ключевых блоков:

  1. Вентиляционного канала из выгребной ямы или септика.
  2. Фановой трубы в доме.

Принцип работы вентиляции с выгребной ямой:

  • труба над выгребной ямой работает как приточная система, через неё затягивается воздух в канализацию;
  • через фановую трубу дома неприятный запах выводится в воздушное пространство над крышей;
  • при сливе отходов, излишки воздушных масс с неприятным запахом выводятся через трубу над ямой;
  • вакуум заполняется за счёт фановой трубы.

Для работы такой автономной системы важно, чтобы выгребная яма не переполнялась и вентиляционную трубу не блокировали стоки. Нельзя допускать засорения канала над септиком и фановой трубы

В целях профилактики в системе стоит обустраивать ревизионные отсеки и смотровые ямы. Они помогут устранить засор, провести ремонт и восстановить работу вентиляции в случае необходимости.

Инновационные гидрозатворы

Простая схема прочистки сифона.

В Европе придумали выход для таких ситуаций. Например, можно применить сифоны без гидрозатвора (сифоны с сухим гидрозатвором). Такие сифоны можно ставить везде, где ставятся обычные сифоны. Они незаменимы в загородных домах, где вода может высохнуть или замерзнуть. Устройство сухого сифона может стать единственной возможностью эксплуатации дома без участия человека. Он особенно рекомендуется при редком пользовании трапами, при повышенной температуре воздуха или при морозе. В мороз гидрозатвор замерзает, в жаркую погоду быстро высыхает. Учитывая эти особенности местных очистных сооружений фекальной канализации, можно порекомендовать особенно внимательно отнестись к качеству строительных работ при установке канализационных приборов и к качеству сантехники. По возможности лучше минимизировать количество сантехнических приборов, не применять дешевые и некачественные трапы.

Схема гидроизоляции септика из железобетонных колец.

Практика эксплуатации сантехнических приборов в Европе показала, что существует несколько хитростей, при помощи которых можно улучшить работу вентиляции канализации. Чтобы использовать эти возможности и не ограничивать себя в комфорте, проживая в доме с местной канализацией, необходимо четко знать теорию вентиляции и хорошо себе представлять современные технологии домашних систем канализации. Сложные системы септиков и продвинутое представление об экономии ресурсов поставили вопрос о более совершенных приборах. Если вы что-то забыли сделать при строительстве дома или не предусмотрели, могут выручить новые технологии и новая оснастка.

https://masterseptika.ru/youtu.be/dpuwPHbO2bg

Задачи вентиляции

Проблема доочистки воды из септика здесь описана не будет, хотя это очень важный момент для правильной эксплуатации септика.

Схема вентиляции септика.

Для примитивных однокамерных септиков такой проблемы не существует, так как воздух внутрь поступает через неплотную крышку, вентиляционная труба септика часто при этом отсутствует.

Конструкция вентиляции септика является важной инженерной задачей, которую надо начинать решать при строительстве дома. Чтобы ее решить успешно, нужны некоторые понятия о вентиляции канализации

Например, нужно четко понимать, что такое аэрация септика. Понятие аэрации канализации можно рассмотреть на более простых примерах, чем септик. Сначала необходимо разобраться в принципиальной схеме работы вентиляции септика. Можно легко сообразить, что при заполненной емкости септика (до оптимального рабочего уровня), есть очень небольшой резерв объема для единоразового поступления еще одной порции воды.

Максимальный объем единоразового поступления воды — ванна. В это же время хозяйка может теоретически мыть посуду. Учитывая, что вода из ванны тоже не поступает единомоментно, а остальные стоки и того меньше, резерв емкости септика должен быть не слишком большим. Можно рассчитать объем, так как разница отметок лотков труб (входящей и выходящей) известна. Нередко канализационная труба из дома находится выше отводящей трубы всего на 20 см. Разница этих отметок зависит от конструкции септика, в многокамерном септике эта разница отметок больше.

Принцип канализации загородного дома.

В септике происходит движение воды и газов. Необходимо думать о работе вентиляции, так как отвод вредных газов должен происходить не менее успешно, чем движение сточной воды. Вода не только должна двигаться самотеком, но и очищаться. При этом на дно выпадает осадок, который постепенно заполняет емкость. Весь процесс происходит вместе с процессом реакций брожения с присутствием бактерий. Для их существования нужен кислород. Любая вентиляция предполагает свободный приток воздуха и наличие высокой вентиляционной трубы, через которую вредные газы выходят в атмосферу.

Для притока воздуха работает именно тот свободный объем канализационной трубы, который не должен перекрываться ни в коем случае. Речь пойдет пока только о естественной вентиляции септика. Для успешной работы любой естественной вентиляции нужна разница давлений воздуха, так как разница давлений обеспечивает тягу в трубе. Лучше всего работает такая система вентиляции, в которой приточное отверстие находится ниже вытяжного отверстия на несколько метров (4,5 м — это норма).

Для вентиляции септика такой большой перепад отметок не обязателен, но желателен. В этом случае вентиляция будет работать эффективно, тяга будет всегда. Можно сделать еще проще — вывести трубу на отметку 3 м, 2 м или даже 1,5 м. Для насыщения кислородом септика и жизнедеятельности бактерий этого брожения будет достаточно, но при такой низкой трубе концентрация газов в септике будет больше. При эффективной вентиляции убойной концентрации газов в септике и в системе канализации внутри дома не будет.

Установка вентиляционного клапана.

Строительными нормами предусмотрено безопасное расстояние от вентиляционной трубы септика, это минимум 5 м для комфортного пребывания человека. Нормами предусмотрено также безопасное расстояние от аэраторов очистных сооружений, оно гораздо больше и находится в пределах 50 м. Аэрация септиков малых очистный сооружений — отдельный разговор. Такая норма безопасности даже теоретически не была предусмотрена в старых строительных нормах. Это связано с отсутствием столь инновационных технологий малых септиков, которые есть сейчас. Устройство аэрационных септиков слишком сложное, чтобы о них можно было говорить в двух словах. Разбираться в этих вопросах надо постепенно.

Советы по монтажу


Прежде чем устанавливать фановую вентиляцию, необходимо учесть ряд советов и рекомендаций:

  • Для обустройства фановой вытяжки можно применять как чугунные, так и пластиковые трубы, при этом фасонные части необходимо подбирать с учетом выбранного материала труб.
  • В случае применения комбинации материалов труб (например, пластиковая фановая труба будет установлена в чугунный стояк), необходимо использовать резиновые переходники.
  • Для соединения нескольких труб применяются тройники с углами 45 и 135 градусов, прямой угол использовать нельзя.
  • При наличии горизонтальных участков фановых труб их необходимо укладывать с уклоном не менее 0,02%, которые выполняется в направлении движения газов
  • В случае необходимости изменения направления трубы это делается только выше последнего прибора, которые подключены к вентилируемому стояку.
  • Для того чтобы изменить направление устанавливается фановый отвод с углом в 135 градусов.

Фановый стояк должен соответствовать определенным требования:

  • Вывод трубы необходимо делать на кровлей на расстоянии от кровельного покрытия не менее 0,3 метра.
  • При наличии в доме чердачного помещения высота трубы увеличивается до 3-х метров.
  • Расстояние от ближайшего окна или балкона до вывода фановой трубы должно быть не менее 4-х метров.
  • Стояк должен быть либо утеплен, либо выходить через теплые помещения.
  • В случае применения для организации вывода пластиковых труб через перекрытие необходимо применять металлические гильзы.
  • Недопустимо применение в одном канале дымохода и фановой вентиляции.
  • Фановые трубы от нескольких стояков можно объединить в единую вытяжку, чтобы не сооружать несколько выводов и соответственно делать в крыше несколько отверстий.
  • Для предотвращения попадания в систему грызунов и насекомых следует установить в верхней части трубы крышку с сеточкой.
