Как узнать диаметр запорного вентиля

Как выбрать вентиль для воды

При выборе вентиля на водопровод рекомендуется обратить внимание на:

• вид устройства;
• материал, из которого изготовлен вентиль;
• способ крепления.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

• клапанные;
• шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Принцип работы клапанного вентиля

Основными достоинствами клапанного вентиля являются:

• наличие возможности управления потоком воды;
• возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

• недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
• сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

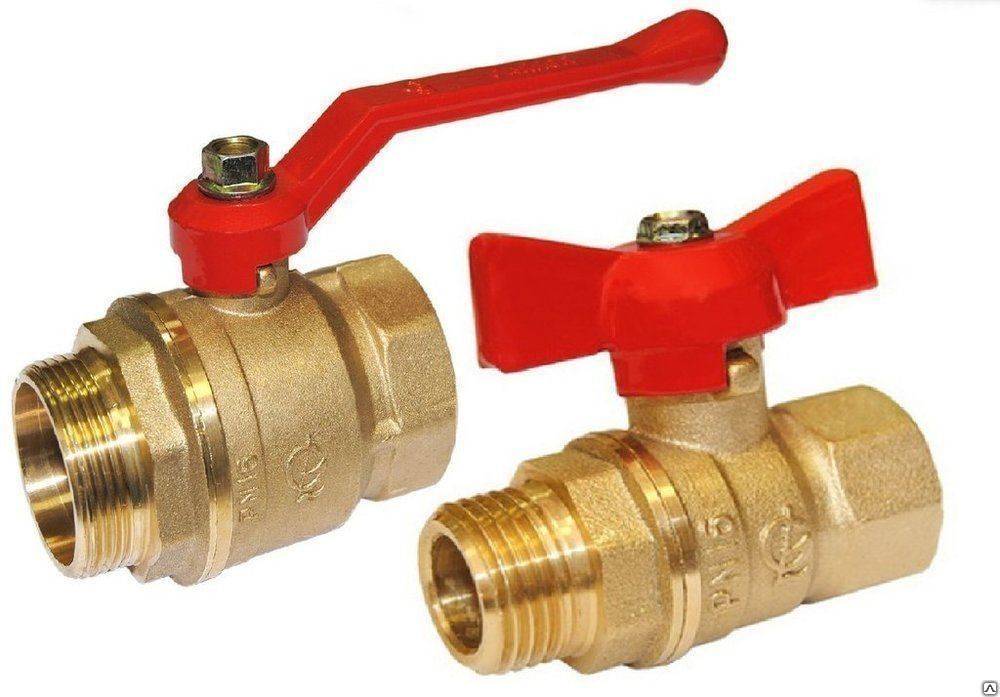

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

Принцип работы вентиля с запорным шаром

К преимуществам шаровых вентилей относятся:

• простота устройства, которая гарантирует длительный период использования;
• полная герметичность в перекрытом положении;
• простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

• невозможность ограничения потока (исключительно полное перекрытие);
• невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;

Вентиль прямого прохождения воды

прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;

Проходной вентиль с меньшим сопротивлением

угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Вентиль для установки на изгибе труб

Выбор материала вентиля

Вентиль перекрытия воды может быть изготовлен:

• из латуни. Материал отличается небольшим весом, малыми габаритными размерами и долговечностью. Основной недостаток – высокая стоимость. Латунный вентиль может быть установлен как на холодную воду, так и на горячую;
• из бронзы. Стоимость бронзового вентиля выше, чем латунного, а характеристики устройств практически идентичны;
• из нержавеющей стали. Относительно дешевые устройства больше подвержены оседанию накипи. Поэтому для горячей воды практически не используются;
• из пластика. Пластиковые вентили также отличаются долговечностью и невысокой стоимостью. Пластик практически не подвержен коррозии и оседанию накипи.

На металлические трубопроводы устанавливаются латунные или бронзовые вентили, а также устройства из нержавеющей стали. Пластиковые вентили устанавливаются исключительно на пластиковые водопроводы.

Подбор способа крепления вентиля

По способу крепления водопроводные вентили подразделяются на:

Вентиль для водопровода с внутренней резьбой

фланцевые. Крепятся при помощи специальных устройств (фланцев), расположенных на краях вентиля и водопроводных труб, и соединенных между собой крепежными болтами. Устройства устанавливаются преимущественно на металлические водопроводные системы;

Вентиля, фиксируемые при помощи специальных элементов

приварные. Монтируются методом сварки. Приварные вентили могут быть установлены на металлические и пластиковые трубопроводы.

Водопроводный вентиль, устанавливаемый методом сварки

Резьбовые и фланцевые вентили можно снять для проведения ремонта и установить заново. Приварной вентиль установить второй раз не получится.

Особенности устройства

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением

Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

Классификация запорных устройств

В первую очередь все краны разделяют на 3 группы:

• запорные, которые можно устанавливать в положение «Открыто» и «Закрыто»;
• регулирующие, позволяющие изменять силу движения потока;
• комбинированные, совмещающие в себе обе функции.

По внутреннему устройству вентили могут быть:

• шаровыми (с круглым запорным элементом, оснащенным сквозным проходным отверстием);
• дисковыми (перекрытие осуществляется путем опускания конуса в виде пробки).

По типу управления клапан запорный может приводится в действие:

• механически (маховиком), т.е. вручную;
• с помощью электроприводов, в т. ч. с пульта дистанционного управления.

Виды вентилей с муфтовым соединением

В качестве материала для изготовления муфтового устройства применяется латунь, чугун или сталь:

• Латунные изделия используются преимущественно в быту для обустройства водопроводных систем. Изделие устойчиво к коррозии, т.к сплав меди с добавлением цинка обладает антикоррозийными свойствами.
• Чугунные вентили хорошо работают в условиях с повышенными термическими нагрузками. Применяются для перекрытия движения жидкости и пара, когда к трубопроводам применяются наиболее высокие требования по герметичности и устойчивости к деформации. Чугунная запорная арматура стоит недорого и служит очень долго.
• Стальные объединяют в себе свойства латуни и чугуна, т.е и термоустойчивы и не подвергаются коррозии. По материалу изготовления разделяются на вентили из нержавейки и изделия из жаростойкой стали. Первые отличаются повышенной стойкостью к коррозии, вторые к высоким температурам.

Технические характеристики различных видов

Каждый вид запорных муфтовых узлов отличает определённые условия, на которые они рассчитаны:

Технические характеристики	Латунные	Чугунные	Стальные
диаметр	от 15 до 50 мм
предельный уровень давления	16 мПа
предельная t рабочей среды	225 градусов	425 градусов
t атмосферы	от — 40 градусов до + 40 градусов	от — 40 до +45 градусов
класс герметичности	А	Д	А
срок службы	50

Классификация

Классификация запорных вентилей выстраивается в зависимости от формы корпуса детали, которые влияют на взаимодействие основных элементов конструкции.

Золотник, перекрывая поток, движется либо под углом, либо перпендикулярно или с небольшим наклоном по отношению движения рабочей среды.

Следовательно, по типу конструкции различают:

• Угловые вентили, которые устанавливается на сгибах и поворотах трубопровода и представляет собой угловое соединение. Главное преимущество такого вентиля — более низкое гидравлическое сопротивление по сравнению с другими видами узлов.
• Проходной вентиль — наиболее универсальное изделие, применяется в любой части и вертикальных, и горизонтальных магистралей.
• Прямоточный клапан — корпус которого вытянут в длину и не имеет застойных зон, ось шпинделя располагается под небольшим наклоном к оси потока, поэтому движение рабочей среды происходит почти прямолинейно. Недостатки устройства — габариты и вес, за счёт снижения гидравлического сопротивления увеличивается длина детали, и она становится более тяжёлой.

Различается по типу герметизации вентилей на сальниковые или сильфонные.

• Сальниковые вентили — простое универсальное устройство, которое перекрывает поток жидкости или газа за счёт заполнения сальниковой камеры, расположенной в той части устройства, где через него проходит шпиндель, специальным наполнителем. В качестве наполнителя используются различные материалы в зависимости от того, для какого типа трубопровода предназначено изделие.
• Сильфонные вентили — более сложная конструкция, которая обладает большей надёжностью: роль запорного устройства выполняет сильфонный узел в виде гофрированной трубки, соединённый с одной стороны с золотником, с другой с деталями корпуса. Такие вентили используют в трубопроводах, где утечка рабочей среды имеет особую опасность.

Конструкция и принцип работы классического водопроводного вентиля

Клапанный (классический) вентиль состоит из литого двухкамерного корпуса и подвижного запирающего механизма с приводом. Проходной (прямоточный) клапан устанавливается на прямых участках трубопроводов для отключения или регулирования потока жидкости.

Особенности конструкции углового вентиля позволяют устанавливать его в местах поворота труб. Принцип действия арматуры этих видов аналогичен друг другу, а отличие состоит в форме корпуса.

Запорный механизм представляет собой шток (шпиндель) с резьбой и закрепленной на нем тарелкой клапана с уплотняющим материалом. При вращении маховика шпиндель перемещает тарелку вниз, к седлу клапана (отверстию), тем самым уменьшая его сечение.

При этом происходит дросселирование жидкости, и давление в верхней камере уменьшается, что приводит к снижению расхода жидкости.

Слабым местом конструкции является резьбовой блок, т. к. при чрезмерном усилии при закрытии резьбу срывают. Это приводит к выходу из строя всего узла. Для герметизации штока используется сальниковое уплотнение.

Чтобы устранить протечки по шпинделю, подтягивают накидную гайку, которая через грундбуксу прижимает набивку к штоку.

Конструкция и принцип работы шарового водопроводного вентиля

Более простую конструкцию имеет кран со сферическим запорным органом. Корпус прямоточной конструкции чаще всего изготавливается неразборным. Роль запорного механизма выполняет металлический шар с отверстием (клапан).

Герметичность достигается благодаря наличию прокладок, установленных между сферическим клапаном и корпусом. В большинстве случаев они выполнены из фторопласта или резины. В некоторых, более дорогих, моделях применяются износостойкие тефлоновые уплотнители.

Шар изготавливается из латуни с напылением хрома или никеля. Такая обработка запорной части позволяет создать полностью герметичную конструкцию. Клапан управляется ручным приводом, выполненным в виде штока, приваренного к шару.

Уплотнение места выхода штока из корпуса достигается установкой прокладок, которые прижимаются резьбовой втулкой. На приводе вентиля имеются опущенные вниз лепестки, которые не дают повернуть клапан более чем на четверть окружности.

Способы соединения с трубой

По способу монтажа водопроводные вентили делятся на две позиции.

1. Муфтовые или резьбовые. В основе соединительного элемента выступает резьба, которая может быть внутренней или внешней. В бытовых сетях используются вентили именно этого типа, особенно это касается внутренней разводки. Арматура с таким соединением в основном устанавливается в трубопроводах, по которым вода движется с давлением не больше 1,6 МПа.
2. Фланцевые. Это или чугунные, или стальные приборы, на торцах патрубков которых имеются фланцы. Это более мощные приборы с большим весом и габаритными размерами. Монтируют их только на магистральных или промышленных трубопроводах, в которых вода перемещается под давлением более 10 МПа.

Муфтовые вентили устанавливаются в водопровод посредством резьбы, которая должна быть нарезана на концах соединяемых труб. Это можно сделать специальным инструментом – плашкой. Ее размер подбирается по диаметру вентиля и размеру резьбы. Второй вариант – приварить к трубам сгоны того же диаметра, что и вентиль, с учетом номера резьбы. При соединении прибора с трубами, чтобы создать полную герметичность стыка, используют ФУМ-ленту или нить.

Вентили с внешней резьбой крепятся к трубам с помощью крепежного изделия, которое в народе называют американкой. По сути, это накидная гайка с резиновой прокладкой. Для этого на трубу сначала надевается американка, а затем к первой приваривается патрубок с бортиком на конце. Именно на него будет упираться накидная гайка в процессе накручивания на резьбу вентиля.

Фланцевые модели врезаются в трубопровод посредством установки на концах отрезанных труб идентичного размера фланцев. Соединение последних с трубами производится сваркой (газовой или электрической).

Способ крепления пластиковых вентилей

Для этого используется технология сварки и специальный сварочный аппарат. Так как пластиковый прибор используется при установке в водопровод, собранный из пластиковых труб, то технология сварки заключается в том, что труба и патрубок вентиля нагреваются до определенной температуры.

Трубу нагревают по внешнему контуру, вентиль по внутреннему отверстию патрубка. Пластик размягчается, трубу вставляют в патрубок и дают остыть. Материал трубы и вентиля спаиваются на молекулярном уровне, получается единая неразборная конструкция, на все сто процентов герметичная.

Тип герметизации клапана

Одной из важных проблем является обеспечение герметичности уплотнения штока вентиля. Запорные клапаны различаются по типу герметизации:

1. Сальниковые вентили характеризуются простым универсальным устройством, герметично перекрывающим жидкий или газовый носитель. Герметичность обеспечивается заполнением сальниковой камеры определённым веществом. В качестве наполнителя применяются разные материалы, в зависимости типа магистрали. Выпускаются с хлопчатобумажной, асбестовой или фторопластовой набивкой. В случае использования арматуры на средах, содержащих токсичные вещества, сальники необходимо подтягивать и перенабивать в определенные сроки, чтобы камера не начала пропускать окружающую рабочую среду. Также элементы запорного органа должны своевременно ремонтироваться во избежание разгерметизации.
2. Сильфонные клапаны отличаются более сложным устройством и большей надёжностью. Функцию запорного вентиля выполняет узел, защищённый сильфоном. Внешне напоминает часть гофрированной трубки, один конец которой соединён с золотником, а другой с деталями корпуса. Такие приспособления применяются в системах, где возможная утечка рабочего носители имеет особую опасность. Сильфон — это прочная упругая оболочка, состоящая из одного или нескольких слоёв металла. После многочисленных деформаций она всегда остаётся достаточно плотной и неповреждённой.

Однако такие устройства наделены и противоположными качествами. Конструкция изделия не соответствует полному исключению возможной утечки. Также вышедший из строя сильфонный клапан требует много усилий и весьма дорогостоящего ремонта.

Технология изготовления и материалы

При производстве запорных устройств применяются несколько групп материалов, каждая из них выполняет определённые задачи: материалы для изготовления корпусных деталей, обеспечивающие непроницаемость соединений узлов и деталей, снижающие силу трения между ними. Основанием для выбора производителем сплава металла корпуса являются характеристики рабочей среды, устойчивость к коррозии, прочность и литейные свойства.

Латунные вентили

Вид запорно — регулирующих устройств, применяемых для включения, выключения и регулировки потока жидкости в системах водоснабжения различных объектов. Для изготовления корпусных деталей используется латунь марки ЛЦ40Сд, которая наделяет их:

• высокой коррозийной стойкостью;
• устойчивостью к резким перепадам температур;
• способностью работать в системах с большим значением рабочего давления.

Чугунные вентили

Одним из самых распространённых корпусных материалов запорной арматуры является чугун.

Он относится к тяжёлым материалом с высоким содержанием углерода и обладает следующими преимуществами:

• хорошей твёрдостью;
• низкой ценой;
• отличными литейными характеристиками;
• неплохими антикоррозийными свойствами.

Минусом является повышенная хрупкость материала и слабая морозоустойчивость, вследствие чего вентиль чугунный муфтовый может повредиться от удара, воздействия растягивающей нагрузки или минусовых температур.

При производстве запорных вентилей используют следующие разновидности сплава чугуна:

• серый чугун — является самым хрупких видом материала;
• ковкий — обладает большей вязкостью и прочностью при значительно меньшей хрупкости;
• высокопрочный (с включением в состав сплава шаровидного графита) — является наиболее прочным сплавом, применяется для изготовления более ответственных устройств.

Для увеличения коррозионной стойкости часто корпусные детали из чугуна изнутри покрывают слоем резины, пластмассы или окрашивают эмалями.

Стальные устройства

Сталь для изготовления корпусных деталей широко применяется благодаря её пластичности, высоким литейным свойствам и простоте механической обработке. По сравнению со сплавом чугуна сталь достаточно прочный материал, несмотря на меньшие показатели по твёрдости. Стоит вентиль стальной муфтовый также недорого.

При добавлении в состав специальных легирующих элементов (кобальта, марганца, хрома, ванадия и других) получают материал для изготовления арматуры, более устойчивой к разрушению, с повышенными прочностными характеристиками, стойкую к воздействию высоких температур.

Разновидностями легированных сталей является нержавейка и жаростойкая сталь. Первый вид материала используется для производства устройств, стойких ко всем видам коррозии, второй — для изготовления арматуры, работающей в системах с высокой температурой среды.

Водопроводная система с солнечным подогревом

В последнее время все более популярными становятся системы с солнечным подогревом. Их работа основана на принципе замкнутого контура, в котором циркулирует вода. В этот контур подключена солнечная панель. Принцип работы системы с солнечном подогревом показан на следующем рисунке.

Принцип функционирования системы солнечного подогрева. В активной схеме применяется система электронного управления и насос.

1. Панель системы солнечного теплообмена.
2. Трубопроводный контур замкнутого типа; по нему циркулирует вода, подогретая энергией солнца, что, в свою очередь, нагревает воду, размещенную в расходном баке.
3. Подогретая вода.
4. Труба для подачи холодной воды.
5. Подогретая солнцем вода.
6. Горячая вода, подаваемая к крану.
7. Теплообменник.
8. Насос.
9. Водонагреватель, устанавливающий нужную температуру воды.
10. Расходный бак, содержащий питьевую воду.
11. Вода, которая «поделилась» теплом в водообменнике, передается обратно к солнечной панели для повтора цикла.

Тепло, которое аккумулируется водой в солнечной панели, передается к воде в теплообменнике, который смонтирован в напорном баке. Далее теплая вода передается в систему водонагрева.

Солнечные панели для домашней водопроводной системы.

Такие водопроводные системы с солнечным подогревом обычно продаются как полностью готовая система, что без проблем подключения к домашней системе водоснабжения.

Это интересно: Как выбрать в доме место для камина так, чтобы была хорошая тяга?

Конструктивные разновидности и принцип работы вентилей

Принцип работы зависит от особенностей конструкции вентиля, формы его запорного механизма, материала уплотнительных поверхностей.

Шаровый поворотный вентиль

Устройство состоит из цельносварного или разборного корпуса. Изделие с разборным типом корпуса отличается ремонтопригодностью, с цельной оболочкой при возникновении неисправностей — подлежит замене.

В полости корпуса расположены:

• запорная деталь — шар со сквозным проходным отверстием в теле;
• уплотнительные поверхности — тефлоновые, фторопластовые или резиновые прокладки в форме кольца. Устанавливаются для обеспечения герметичности между запорной деталью и корпусом;
• шток (шпиндель) — соединительный элемент, воспринимающий усилие от ручки и передающий его запорному шару. Между штоком и ручкой также располагается уплотнительная прокладка.

Снаружи ручка прикрепляется к корпусу с помощью гайки. Поворачиваясь ручка приводит в движение шпиндель, который в свою очередь вращает запорную деталь устройства — шар. В момент, когда шар располагается проходным отверстием перпендикулярно к потоку транспортирующего вещества, вентиль считается открытым. Если оно находится в одной плоскости с осью движущейся среды, то вентиль закрыт.

Клиновой вентиль

Вентиль с регулирующим элементом, выполненным в форме клина, для осуществления запирания и регулировки расхода рабочего вещества. Клиновой затвор при срабатывании устройства перемещается параллельно движению транспортируемого вещества. Для изготовления таких устройств обычно используют бронзу.

Корпус этих изделий длиннее, чем у других типов вентилей, цена их также намного выше.

Устройства с электрическим приводом

В системах трубопроводах, предназначенных для транспортировки воды или воздуха, нагретых до температуры +45ºС и более, используются запорные вентили муфтовые с электрическим приводом.

Для изготовления корпуса таких изделий применяется чугун, для крышки и золотника — сталь. Все уплотнительные поверхности изготовлены из паронита, сальники набиваются асбестом. Электропривод при монтаже располагается вверху.

Седловидные вентили

Применяются в основном для подключения к существующим системам водоснабжения вспомогательных устройств с низким расходом воды. Присоединительный патрубок плотно обжимается вокруг трубы, а пустотелый затвор игольчатого типа ввинчивается в тело трубы. Уплотнительные прокладки из пластика обеспечивают герметичность соединения между затвором и трубой.

Способы регулировки системы отопления

Отопительная система с регулировочной арматурой

Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.

Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:

• Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
• Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.

На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель. Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.

Фактические показатели работы отопительной системы должны совпадать с расчетными. Таким образом можно уменьшить количество регулировочных элементов.

Классификация водопроводных вентилей

Этот элемент запорной арматуры классифицируется по разным признакам.

1. По типу и конструкции запирающего устройства.
2. По материалу изготовления.
3. По способу соединения с трубой.

Здесь три позиции:

1. Вентиль клапанный.
2. Пробковый, он же конусной.
3. Шаровой.

Клапанный вентиль

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Преимущества	Недостатки
Вентильные краны выдерживают большое давление.	Прокладка быстро стирается, потому что в нижней части контактирует с металлом.
С их помощью можно регулировать объем и напор воды.	Небольшой срок эксплуатации по сравнению с другими видами.
Управление простое.	Приходится долго вращать шток, чтобы перекрыть или открыть воду.
Возможность проведения ремонта.	–

Подводя итог

При монтаже какого-либо элемента запорного механизма вентиля нужно не забывать о таком понятии, как Ду — условный диаметр механизма, принятый правилами ГОСТ. К примеру, водопроводный вентиль 150, 200 миллиметров с небольшим условными диаметрами прохода воды может находиться на тепловых участках жилого дома. В этом случае для установки применяют фланцевое либо муфтовое соединение. А вентиль с внутренним сечением 400, 500 миллиметров можно установить на центральную теплотрассу. В этом случае для его установки применяется фланцевое соединение.

Итак, мы рассказали про основные виды ремонта. И сейчас вам решать: обратиться за помощью к мастеру или сделать сантехнические работы своими руками.
