Выбираем электрический тепловой конвектор

Что делает конвекторы удобными для отопления жилых помещений

В упрощенном понимании электрический конвектор представляет собой корпус из листового металла с решетчатым дном и несколькими рядами щелей в верхней части металлического короба. Внутри установлен греющий элемент в виде пакета пластин, игольчатых и проволочных теплообменников. Нагретый внутри конвектора воздушный поток поднимается, выходит через щели, одновременно подсасывая свежую порцию холодного воздуха.

Принцип работы конвектора

Температура потока получается достаточно высокой, 100-120 оС, поэтому тепло быстро переносится конвекцией вверх к потолку. Часть энергии передается через излучение стенок конвектора, на расстоянии 50-60 см от корпуса создается зона температурного комфорта. Конвекторы очень удобны для загородных коттеджей и домиков. Зимой, при заезде в промерзшую дачу, всегда можно обосноваться рядом с нагревателем и согреться, не дожидаясь, пока система отопления основательно прогреет помещение.

Преимущества отопления электрическими конвекторами:

  1. Горячий поток воздуха, поднимающийся кверху, эффективно убирает конденсат с окон и стен деревянного дома. Для срубов и построек из бруса мокрые стены зимней дачи всегда были проблемой. Конвектором легко высушить ванную комнату и даже баню.
  2. Все современные модели электроконвекторов содержат встроенные механические или электронные системы контроля температуры. Автоматику можно программировать или настраивать вручную отдельно для каждого помещения и даже определенной зоны комнаты;
  3. Благодаря интенсивной конвекции и усиленному движению воздуха естественная приточно-вытяжная вентиляция работает на максимуме возможностей.

Есть у электроконвекторов и недостатки:

  • во-первых, для оборудования системы отопления конвекторами потребуется сделать новую проводку к каждой точке установки конвектора;
  • во-вторых, дополнительные электрические нагреватели, даже будучи установленными в защитный корпус, остаются потенциальной угрозой возникновения пожара в деревянном доме или удара электрическим током.

Среди рядовых потребителей бытует мнение (отзывы это часто подтверждают), что конвекторы «пережигают» кислород воздуха, снижают влажность атмосферы в комнате, насыщают ее неприятными запахами раскаленного металла. Все это относится к старым моделям конвекторов отопления с открытыми нихромовыми спиралями. Раскаленный до высокой температуры металл пережигает не кислород, а домашнюю пыль. Из-за чего появляется запах и снижается влажность воздуха в квартире или в деревянном доме.

Отопление конвекторами частного дома. Плюсы и минусы данного способа отопления в видео.

Чем привлекает система отопления на основе электрокотла

Конструкция прибора представляет собой изолированную металлическую колбу, внутри которой расположен нагревающий элемент. В зависимости от схемы электрокотла ток протекает либо непосредственно через воду или греющий элемент в ТЭНе, нагревая ее до температуры в 85-92 оС. Циркуляционный насос электрокотла разгоняет горячий теплоноситель по трубам и батареям точно так же, как в любой другой системе водяного отопления.

Преимущества электрокотла:

  • огромный ресурс нагревательного элемента исчисляется десятками лет;
  • зона нагрева воды в электрокотле полностью изолирована и заземлена, поэтому нет риска поражения электрическим током или закипания теплоносителя из-за чрезмерной мощности;
  • вся нагревательная часть электрокотла сосредоточена в одном месте, куда нет доступа для детей, гостей, случайных людей;
  • нет необходимости прокладывать по квартире десятки метров медного кабеля, штробить стены, выводить коммутационные коробки или розетки.

Еще один огромный плюс электрокотла заключается в том, что можно использовать старую систему труб и радиаторов, оставшихся после отключения от централизованного водяного отопления.

Температура воздуха вокруг батареи ниже, интенсивность нагрева помещения слабее, воздушные потоки перемещаются с меньшей скоростью, только третья часть энергии передается лучистым теплом. Это значит, что при отоплении электрокотлом окна в замерзшей даче оттаивают медленнее, чем в случае конвектора. Но не будет собираться пыль на шторах и занавесках, не будут пересыхать комнатные растения.

Если сравнивать с конвектором, то скорость прогрева помещения электрокотлом ниже, так как есть инерция передачи тепла водяным потоком. С другой стороны, если деревянный дом зимой из-за аварии будет обесточен, то электрокотел удержит тепло в жилых помещениях еще час-полтора. При отоплении конвектором комната выхолаживается за 30 – 40 мин.

Cooper&Hunter СH-MC – шестое место среди самых качественных конвекторов

Механический термостат – единственное, что отличает модель СH-MC производства Cooper&Hunter от обогревателей премиум-класса. Зато он недорогой, надежный, качественный. Подходит для отопления комнат от 15 до 20 квадратов. Дизайн лицевой панели способствует естественной конвекции и равномерному распределению теплого воздуха в помещении.

Преимущества

  • ТЭН RX-nano-heateX выполнен из сплава алюминия, имеет ребристую X-образную конструкцию, за счет этого ТЭН быстро нагревается и обеспечивает высокий КПД.
  • Нагревательный элемент защищен от попадания пыли, панель не нагревается больше 60 градусов. Так пыль не сгорает на ТЭНе и воздух всегда чистый.
  • Можно включать обогрев на полную мощность или использовать 50% ресурса.
  • Прибор сразу выключается при перегреве или опрокидывании.

Недостатки

После нескольких месяцев службы может щелкать при включении или выключении.

Итог

Конвектор Cooper&Hunter СH-MC весит всего 3.7-6 кг (чем мощнее обогреватель, тем больше его вес), установлен на ножки с колесиками, его можно цеплять на стену – это обеспечивает максимальную мобильность. А поставить прибор можно везде, даже в ванной.

6 — 10 м. кв. 1000 Автоматическое отключение при опрокидывании От перегрева 460x400x107
11 — 15 м. кв. 1500 Автоматическое отключение при опрокидывании От перегрева 595x400x107
16 — 20 м. кв. 2000 Автоматическое отключение при опрокидывании От перегрева 400x830x107
6 — 10 м. кв. 1000 Автоматическое отключение при опрокидывании От перегрева 460x400x107
11 — 15 м. кв. 1500 Автоматическое отключение при опрокидывании От перегрева 460x595x107
16 — 20 м. кв. 2000 Автоматическое отключение при опрокидывании От перегрева 830x400x107

«Сердце» конвектора – нагревательный элемент

Особенности конструкции нагревательного элемента (ТЭНа) формируют показатели конвекторного обогревателя:

  1. долговечность;
  2. эффективность;
  3. уровень энергопотребления;
  4. стоимость.

Если цена прибора невысока, внутри установлен примитивный нагревательный элемент – открытая спираль. Упомянутые модели конвекторов выпускают отечественные, европейские производители. У приборов, снабженных открытой спиралью, низок класс защиты корпуса IP, нельзя применять для обогрева помещений с повышенной влажностью. Рабочая температура открытой спирали высокая (500 градусов), сгорающая пыль станет причиной появления неприятного запаха, выжигания кислорода, очагом возникновения пожара при падении крупных горючих тел на поверхность.

Безопаснее, надежнее в эксплуатации будут конвекторные обогреватели электрические с нагревателями закрытого типа. ТЭНы сформированы стальной трубкой, в которую помещена нить накаливания. Рабочая температура закрытого нагревательного элемента низка – не превышает +100 градусов. Чтобы передача тепла шла эффективнее, стальная трубка снабжается алюминиевым радиатором. Благодаря высокой теплопроводности алюминия, радиатор быстро нагревает циркулирующий воздух.

Самые современные (дорогостоящие) модели электрических конвекторов оснащаются моноблочным нагревателем. Нагревательный элемент, радиатор представляют собой цельнолитую конструкцию. ТЭНы надежны в эксплуатации – срок службы изделия достигает 20 лет. Нагревательная нить цельнолитых ТЭНов помещается в специальную засыпку, которая состоит из мельчайших кристаллов кварца, некоторых других веществ. Для изготовления корпуса применяются сплавы алюминия. Например, конвекторные обогреватели (Франция) марки Noirot оснащаются литым силуминовым ТЭНом.

Наиболее эффективный обогрев при минимальном расходе электроэнергии обеспечат комбинированные модели, например, конвективно-инфракрасный обогреватель. Помимо ТЭНа установлена инфракрасная панель. Отличите от типичного конвектора агрегат по внешнему виду – передняя панель конвективного инфракрасного обогревателя снабжена перфорацией, поток ИК-излучения беспрепятственно освещает помещение.

Минусы

Отрицательные стороны у электрического обогревателя конвекторного типа тоже есть:

  • Издаёт небольшой шум во время разогрева.
  • В случае перегорания ТЭНа, заменить его дома не получится: нужно соединить вольфрамовую нить и изолировать внутреннюю часть трубки.
  • То, что в приборе нет вентилятора, обеспечивает тихую работу, но скорость прогрева помещения медленнее, чем при принудительной циркуляции.

В тёплом и сухом воздухе, который постоянно движется, не очень комфортно чувствуют себя астматики и аллергики. Выход – приобретите конвекторный обогреватель со встроенным увлажнителем воздуха.

5 Общие принципы работы

Принцип работы конвекторного обогревателя вне зависимости от типа источника тепла заключается в использовании свойства газообразной среды при нагревании расширяться и подниматься, а при охлаждении опускаться.

Встроенный нагревательный элемент инициирует процесс циркуляции и двигает поток через устройство от низа кверху. Пустотелый корпус конвектора работает аэродинамической трубой, где тяга вызвана нагревом воздуха. Поток поднимается до самого потолка, отдаёт тепловую энергию окружающему пространству комнаты, охлаждается и опускается.

Расположение прорезей вверху и внизу кожуха специфично: они не параллельны друг другу, а верхние образуют угол с плоскостью пола. Газ движется к потолку не вертикально, а по параболе, что повышает теплообмен. Воздух в комнате, где работает конвекторный обогреватель, достигает оптимальной температуры за 20 минут, если мощность подобрана правильно, а на улице не ниже минус 5 °C.

При достижении заданной температуры срабатывают термостаты или температурные датчики (это зависит от системы управления — механической или электронной), которые отключают нагрев. В первом случае процесс возобновляется после замыкания контактов остывшей пластины. Во втором датчик сработает, когда значение температуры воздуха в комнате станет ниже того, что задаётся программой.

Принцип работы и устройство конвектора

Чтобы разобраться, что такое конвектор, нужно понять, как он устроен и по какому принципу работает. Функциональная работоспособность устройства связана с процессом конвекции, она позволяет воздуху подняться к потолку, после того как он прогреется и потеряет свою плотность. Обогреватель имеет простую конструкцию и состоит:

  • из корпуса;
  • из обогревательного ТЭНа.

Нагревательный ТЭН — это проводник, который установлен в металлический корпус. Внешне он похож на простой радиатор-обогреватель и расположен в нижней части устройства. Когда холодный воздух попадает внутрь, он нагревается. Затем поднимается и выходит через выпускные отверстия, которые сделаны под небольшим уклоном. Поднимаясь к потолку, теплый воздух постепенно остывает и опускается вниз. Такое отопление электроконвекторами позволяет равномерно прогревать помещение.

Watch this video on YouTube

Внимание на нагревательный элемент (ТЭН)

В электрических конвекторах используются нагревательные элементы трех видов:

  • игольчатые;
  • трубчатые с алюминиевым оребрением;
  • монолитные.

Игольчатые являют собой тонкую пластину из диэлектрика, на которую инсталлирована хром-никелевая нагревательная нить (покрыта изолирующим лаком), образующая петли с обеих сторон от нее. Нагреваются и остывают они практически моментально. Конвекция в приборах, созданных «на базе» игольчатого нагревателя осуществляется в основном благодаря конструкции корпуса.

В связи с тем, что залакированная нить практически никак не защищена от влаги, использование оборудования с таким нагревательным элементом во влажных помещениях категорически не рекомендуется.  Основным преимуществом таких устройств можно, бесспорно, назвать их цену, однако долговечность оборудования вызывает сомнения. В общем же, на практике игольчатые нагревательные элементы в современных электроконвекторах используются достаточно редко; но если вам в процессе выбора встретится агрегат с такой «начинкой», можете смело проходить мимо.

Трубчатый нагревательный элемент (ТЭН) – это стальная трубка с установленной в ней нихромовой нитью и заполненная специальной  теплопроводящей засыпкой-изолятором. На этой трубке закреплены алюминиевые ребра – оно обеспечивает эффективную теплопередачу и усиливает конвекцию. Трубчатый нагревательный элемент нагревается значительно меньше нежели игольчатый, он более долговечный. Многие модели агрегатов с ТЭНами выполняются в брызгозащитном исполнении и могут успешно применяться в ванных комнатах. Но, к сожалению, и такое оборудование не без минусов: из-за разницы в тепловом расширении трубки и ребер процесс работы прибора может сопровождаться звуками, напоминающими потрескивание.

Конвекторы же с монолитными нагревательными элементами абсолютно бесшумны, поскольку корпус нагревателя цельнолитой; ребра являются неотъемлемой его частью. Такие приборы функционируют с минимальными теплопотерями, отличаются очень высокой эффективностью.

Останавливать свой выбор рекомендуем на электроконвекторах с трубчатыми либо монолитными (идеальный вариант) нагревательными элементами.

Как управлять конвектором со смартфона

Это один из плюсов современных отопительных приборов. Если подключить к блоку управления Transformer digital INVERTER cъемный модуль SMART WI-FI, можно управлять конвектором через фирменное мобильное приложение BALLU HOME из любой точки мира. Причем, можно объединить несколько приборов дома в единую интеллектуальную климатическую систему, сгруппировать устройства по зонам и контролировать работу каждого конвектора в отдельности. Захотели — прогрели дом до нужной температуры, пока возвращаетесь с работы.

Мобильное приложение Ballu

Есть дистанционное управление любым количеством электрических конвекторов без ограничений, объединение устройств по зонам/помещениям и программирование режимов работы 24/7.

Вообще, EVOLUTION TRANSFORMER SYSTEM подразумевает 40 вариантов комплектаций — от типов отопительных модулей до типов блоков управления и вариантов установки обогревателя.

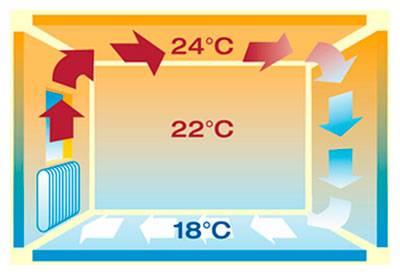

Что такое конвекция

Конвекция – это круговорот воздуха в комнате, происходящий в следствии его нагрева.

Прежде чем мы ответим на вопрос о том, что такое конвекционный обогреватель, следует понять, что такое конвекция. Именно на ней и завязан принцип работы конвекторов. Конвекция – это процесс, возникающий в нагретом веществе (в нашем случае это воздух), в результате чего теплые слои вещества становятся легче и поднимаются вверх. А на их место поступают более холодные и тяжелые слои.

Именно такие процессы и возникают в воздухе, который располагается вокруг нагревательного элемента. Нагреваясь, он становится легче и поднимается вверх, покидая пределы конвекционного обогревателя. Но вакуум на его месте образоваться не может, поэтому сюда засасываются холодные воздушные массы (через нижние щелевые отверстия). В результате возникает своеобразный круговорот, в котором принимает участие почти весь воздух в отапливаемом помещении.

Нагревая воздушные массы, конвективные обогреватели создают теплую и комфортную атмосферу. Постепенно тепло передается и окружающим предметам.

Естественная конвекция отличается своей медлительностью, она не позволяет обеспечить быстрый прогрев. Поэтому некоторые конвекционные обогреватели могут работать по принципу принудительной конвекции – в этом случае за перемещение воздушных масс отвечают производительные вентиляторы. Такая схема позволяет обеспечить более интенсивный и мощный прогрев, что актуально для больших помещений.

Несколько важных моментов и полезных советов

Как уже было отмечено выше, есть два способа установки обогревателей: настенный и напольный. Первый вариант установки не предусматривает дальнейшее перемещение конвектора. Во втором же случае вы можете передвигать обогреватель по квартире или дому. Существуют также жидкостные и сухие конвекторы. Можно с уверенностью сказать, что каждый из этих видов имеет свои плюсы и минусы. Жидкостной обогреватель идеально подходит для полноценного нагрева квартиры или дома. Внутри корпуса имеется радиатор, чаще всего он алюминиевый, а ТЭН погружается непосредственно в рабочую жидкость. Передача тепла осуществляется с КПД в 98%, что достаточно много. Сухой же конвектор хорош для дополнительного подогрева помещения, и об этом не нужно забывать. Как вы видите, электрический обогреватель необходимо тщательно выбирать. Самое главное – это четко понимать, для какой цели он будет использоваться. Если для основного нагрева, то однозначно нужен жидкостный. Вот мы и разобрались с вами, что такое конвекторы отопления электрические.

Как устроен этот прибор

Не все покупатели точно знают о том, что такое конвектор, и из каких деталей состоит стандартный прибор такого типа. Принцип его работы достаточно прост, поскольку это отопительное устройство функционирует при помощи циркуляции воздуха после подключения к электрической сети. Корпусы современных конвекторов изготавливаются из прочного металла, по внешнему виду электрический прибор практически не отличается от масляного обогревателя, но при этом имеет более плоскую конструкцию. Внутри корпуса находятся детали, в том числе теплонагревательный элемент (ТЭН), представляющий собой проводник в специальной оболочке из керамики и корпуса из стали либо алюминия. Внутри трубки элемента содержится магнезит, в процессе работы ТЭН способен нагреваться до максимально высоких температур и вырабатывать тепло.

Помимо тэна в каждом устройстве такого типа есть контрольный датчик и термостат, а также специальный таймер. Регуляция и контроль температуры во время работы осуществляются именно при помощи датчика, который отвечает за подачу электроэнергии и не допускает перегрева конвектора. Также каждый электрический стандартный конвектор снабжен двумя решетками, одна из которых расположена в нижней части прибора и предназначена для пропускания воздуха, вторая находится в верхней части корпуса и обычно занимает площадь в размере 15-20% от общей поверхности устройства.

Принцип работы конвектора

Холодный воздух по законам физики тяжелее, поэтому он находится внизу.

Принцип конвекции – забрать холодные воздушные массы снизу, нагреть их внутри агрегата и переместить в верхнюю часть, откуда теплый воздух выдувается вверх.

Так происходит обогрев помещения. Поток движется непрерывно, поэтому уже через 3 – 4 минуты в комнате становится тепло. Далее воздушные массы снова охлаждаются и опускаются вниз, где опять попадают в нижние отверстия конвектора.

Как видно из рисунка, принцип работы электрического конвектора и его конструкция довольно простые.

Он состоит из:

  • корпуса, выполненного из металла;
  • ТЭНа (нагревательного элемента);
  • различных датчиков (температурный, положения конвектора, датчик перегрева);
  • панели управления;
  • терморегулятора;
  • решеток.

Корпус обычно выполняется из легкосплавного металла. Он выполняет защитную функцию, делается легким специально, чтобы уменьшить вес изделия. В него вставляются две решетки. Одна из них располагается снизу. Через это отверстие холодный воздух засасывается конвектором. Вторая находится спереди нагревателя в верхней его части. Через нее выходит уже нагретый воздух.

Воздух может попадать в электронагреватель как естественным путем (конвекция, когда при нагревании воздух поднимается вверх), так и принудительным. Часто в приборы устанавливают вентиляторы для увеличения подачи воздуха, тем самым увеличивают КПД конвектора. Такой принцип работы конвекторных обогревателей снижает нагрузку на теплообменник, что повышает надежность и долговечность устройства.

Термодатчик устанавливается в нижнюю часть нагревателя. Обычно он делает замер температуры каждые 45 секунд, после чего сигнал с результатом отправляется в блок управления, где электронный термостат включает или выключает прибор (в зависимости от показаний датчика).

Виды нагревательных элементов

Сердцем конвектора выступает ТЭН. В электрических моделях обычно используются три вида нагревательных элементов:

  • монолитный;
  • трубчатый с оребрением из алюминия;
  • игольчатый.

Модели с монолитным ТЭНом рекомендовано ставить в спальне, так как они не издают ни каких звуков и не помешают отдыху.

Особенностью нагревателя с монолитным ТЭНом является его бесшумность. Корпус в этом случае делается цельным (литым). Теплопотери данного прибора минимальны, поэтому он имеет высокий показатель эффективности.

В случае с трубчатым ТЭНом в качестве нагревательного элемента выступает стальная трубка, в которой натянута нихромовая нитка, а внутреннее пространство заполнено засыпкой-изолятором (теплопроводящей). На трубке закрепляются ребра, выполненные из алюминия, что обеспечивает прибору высокую теплопередачу и увеличивает степень конвекции. Нагреватели такого типа имеют большой срок службы, могут устанавливаться в ванной, но иногда издают треск.

Игольчатые ТЭНы состоят из диэлектрической тонкой пластины, на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно нагреваются и остывают, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом приборов с игольчатым ТЭНом можно выделить доступную цену, но долговечными их не назовешь.

Электрическая схема конвектора

Как видно из рисунка, схема у электронагревателей такого типа довольно простая.

Прибор достаточно включить в сеть 220 В с помощью шнура, затем нажать на клавишу выключателя (она полностью отключает устройство от электрической сети, поэтому вилку можно не вынимать, а пользоваться кнопкой). Панель управления обычно представляет собой регулятор температуры. Также в цепь включены датчик безопасности, размыкающий цепь при перегреве, и терморегулятор, который выключает или включает конвектор в зависимости от температуры окружающей среды.

Отличия обычного электрического конвектора от инверторного

Обычным электрическим конвектором (в народе их называют просто «обогреватели») наверняка хоть раз пользовался каждый. Принцип его работы такой: при достижении заданной температуры воздуха термостат выключает нагревательный элемент, а когда становится холоднее — снова включает

Причем неважно, механическое управление или электронное, просто в первом случае у вас будет олдскульная «крутилка», а во втором — красивый дисплей с указанием температуры и кнопки. Вот только такой режим работы нельзя назвать энергоэффективным: по сути, обычный конвектор функционирует по принципу включения/выключения

Инверторные конвекторы работают иначе. Как только устройство нагревает помещение до заданной температуры, его «мозги» дают команду уменьшить мощность обогрева. Конвектор не отключает обогрев, вместо этого он начинает снижать интенсивность работы нагревательного элемента. Последний продолжает работать только на поддержание желаемой температуры, поэтому инверторный конвектор потребляет меньше энергии.

Разница между электрическим и инвенторным конвектором

Эффект усиливается за счет высокой чувствительности термостата, позволяющей стабильно держать заданную температуру с точностью 0,1 градуса Цельсия.
