Схема обвязки бойлера косвенного нагрева с рециркуляцией
Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.
При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.
Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:
Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.
Схема монтажа с трёхходовым клапаном
Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.
Монтаж двух насосов циркуляции в одной системе
Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т.д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.
Применение гидравлической стрелки
Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.
Как выбрать бойлер косвенного нагрева
Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:
Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек
При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться
Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.
Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам
Расчет объема накопительного бака
Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.
Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.
Схемы подключения к отопительной системе
При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.
Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.
Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.
Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.
У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.
Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.
Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.
Основные критерии выбора накопительного водонагревателя
Чтобы сделать правильный выбор, нужно узнать, какие факторы принимают во внимание. Мы сделали акцент на критериях выбора электрических накопительных баков, поскольку их покупают чаще всего
Объём бака
Так как бак накапливает воду и только тогда происходит её нагрев, нужно подобрать правильный его объём:
- для мытья посуды и рук достаточно бака на 15-20 литров;
- если вы живете один или вдвоем, и принимаете душ, а не ванну, то достаточно моделей на 50-80 литров;
- если вы любите принимать ванну или в вашей семье больше 3 человек, то модели от 80 до 100 литров — лучший выбор;
- для тех, кто живет вчетвером и больше, нужно выбирать большие баки порядка 120-150 литров.
Выбирайте объем бака в зависимости от потребностей
Мощность бака
От мощности бака зависит не только, сколько он потратит электроэнергии за месяц, но и то, как быстро нагреет воду. Обычно баки идут на 1-6 кВт. Зачастую максимум, который выдерживает проводка в большинстве старых квартир — это 2,5, максимум 3,5 кВт, и прибавьте к этому еще и мощность, потребляемую холодильником и другими электроприборами.
Поэтому в большинстве случаев самым ходовым электрическим водонагревателем является вариант с мощностью в 1,5-2 кВт.
Внимание! Бак объёмом в 100 литров с 2-киловаттным ТЭНом нагревается примерно за 3 часа. Если у вас есть возможность подключить больше к вашей электросети — однозначно имеет смысл покупать бак большей мощности
Если у вас есть возможность подключить больше к вашей электросети — однозначно имеет смысл покупать бак большей мощности.
Внутреннее покрытие бака
От качества внутреннего покрытия бака зависит и его долговечность. Жесткая вода постепенно разрушает бак, и он со временем может потечь:
- Стеклокерамическое. Это хорошая защита от коррозии: покрывает внутренний металлический бак, защищая его от разрушения. Но из-за перепадов температуры покрытие постепенно трескается, после чего вода начинает взаимодействовать с металлом;
- Эмаль. Стальной бак покрыт эмалью, если повреждается эмаль, то сталь в воде быстро ржавеет и бак начинает течь;
- Баки из нержавеющей стали. Обычно дороже, чем остальные, но и долговечнее, их гарантийный срок в районе 7-10 лет.
В разрезе: стальное покрытие бака водонагревателяДля сведения! Баки с эмалированным или стеклокерамическим покрытием дешевле, чем те, что из нержавейки или покрытые титаном.
ТЭНы
Для нагрева воды может применяться один или два ТЭНа: два ТЭНа нужно для быстрого нагрева воды, после чего один из них отключается, а оставшийся поддерживает температуру.
По конструкции различают два варианта ТЭНов:
- Мокрый. Обычный ТЭН, похож на всем привычный кипятильник. Во время работы он находится в воде. В классических баках он расположен вертикально, вставляется в дно. Его достоинства — легче найти замену в случае выхода из строя, дешевле. Недостатки — на поверхности откладывается слой накипи: чем жестче вода, тем ее больше. Если слой накипи достаточно толстый, то теплоотдача нагревателя снижается, он перегревается и сгорает. Если корпус ТЭНа повреждается, то он может продолжать функционировать, но при этом возникает большой риск поражения электрическим током;
- Сухой. Выглядит иначе, он рассчитан на работу в воздушной среде. В баках он располагается в кожухе или герметичной колбе, и с водой не контактирует. Отсюда выходит ряд преимуществ: больший срок службы, отсутствие накипи, нет вероятности поражения электротоком. Недостатки тоже имеются — баки с сухим ТЭНами стоят дороже.
Форма крепления
В зависимости от объема водонагревателя изменяется и тип его монтажа. Классическими считаются цилиндрические модели, которые подвешивают на стены. Но в продаже есть миниатюрные емкости на 10-20 литров, которые монтируют под кухонную мойку — так его не будет заметно в вашей комнате.
Для малогабаритных квартир продаются плоские накопители, у некоторых производителей есть специальная серия Slim. К их особенностям относят то, что при том же накопительном объеме они занимают меньше места в комнате, не так сильно выпирают относительно стены, ведь в квадратном корпусе можно вместить больший объем при тех же габаритах, что и в круглом. К тому же, если подобрать бак нужного дизайна, то он впишется, например, в ваш кухонный интерьер, став на место одного из шкафчиков.
Baxi Premier plus 300
Бойлеры бренда Baxi созданы на основе современных разработок. Изготовлен такой бойлер из высококачественного материала, это нержавеющая сталь, которая обладает повышенной стойкостью к коррозии. Эта модель достаточно быстро и эффективно осуществляет нагрев воды. Устройство совместимо со всеми котлами, в том числе и конденсационными. Устройство легко монтируется, можно устанавливать на пол или прикрепить на стену, если позволяет объем. Есть встроенный термостат и термостат безопасности для присоединения к котлу. Объем данной модели равен 300 литров, а мощность составляет 30 кВт.
Как работает БКН
Бойлер косвенного нагрева состоит из специального металлического бака, который имеет надежную теплоизоляцию полиуретаном или минеральной ватой внешне (в зависимости от модели), а внутри тщательно обработан керамикой или эмалью. Емкость такого агрегата может быть, как 10 литров, так и все 300 и более.
На внешней стороне корпуса монтируются патрубки, которые необходимы для проведения труб подвода и отвода воды. Кроме этого, большинство приборов имеют датчик давления и температуры, которые позволяют отслеживать текущее состояние воды, а также смотровые люки. Внутри бойлера располагается один или два нагревателя, выполненных в виде змеевика. Так по изогнутой трубке поступает горячая вода, которая идет от автономного котла или электрического нагревателя, специального насоса и т.п.
Чтобы температура всегда оставалась на определенном уровне, все бойлеры оснащаются специальным термостатом. Его работа заключается в корректировке значений в случае, если показатели не соответствуют заданным. Для этого он на время отключает источник тепла.
Чтобы не допустить увеличение объема вода из-за теплового расширения, в систему монтируют специальную расширительную емкость на 10 литров. Кроме этого, в ней предусмотрена установка специального клапана, который моментально срабатывает при достижении воды критического значения.
Чтобы нагрев не тормозился и происходил, даже при отключенном теплоснабжении или при возникновении предельных нагрузок нагрева, в конструкции присутствует теплоэлектронагреватель (ТЭН). Таким образом, в резервуар поступает обычная водопроводная вода, там она подвергается нагреву, а поступает к владельцу через краны смесителя, что является практичным и эффективным решением.
Достоинства и недостатки бойлера косвенного нагрева для ГВС
К очевидным плюсам такой системы относится:
- Бесплатная эксплуатация устройства. Владельцу не нужно оплачивать дополнительные расходы, связанные с электрической энергией.
- Чтобы получить горячую воду, необходимо просто открыть кран. Нет нужды стоять возле раковины и ждать, когда пройдет вся холодная.
- Благодаря рециркуляции, которая осуществляется в замкнутом пространстве, шансы того, что воду заразят вредоносные бактерии чрезвычайно малы.
- Внутреннюю спираль не надо постоянно чистить и мыть, потому что образование накипи там невозможно по одной причине: внутренняя поверхность нагревателя, имеет отличную защиту от проникновения проточной воды.
- Независимо от выбранного времени в бойлере всегда будет горячая вода, это дает возможность использовать более 2 точек отбора.
- Чтобы обезопасить ТЭН, который находится внутри БКН, от возникновения коррозии, производитель оснастил прибор магниевым анодом, работающим эффективно и безотказно.
Но кроме преимуществ, в бойлере этого вида присутствует пара недостатков:
- Невозможно полноценное функционирование без теплового источника, так нагрев не будет происходить.
- Летом необходимо подсоединять дополнительный ТЭН, потому что главное теплоснабжение отключается.
Из чего можно сделать БКН — материалы
Самодельный бойлер косвенного нагрева, при условии правильных расчетом змеевика, подбора емкости и теплоизоляции по своей производительности не будет уступать заводским моделям накопителей.
Схема изготовления бойлера:
- подготовка аккумулирующей емкости;
- производство теплообменника;
- установка ТЭНа;
- теплоизоляция корпуса.
Во время проведения сборки потребуются теплотехнические расчеты, проект бойлера в разрезе и поэтапный план выполнения.
Как сделать бак косвенного нагрева
Для изготовления емкости берут термостойкие материалы, отличающиеся прочностью, устойчивые к механическим повреждениям. Сделать бак можно из уже готовой емкости, к примеру, из бочки или пивной кеги, либо использовать трубу достаточного диаметра (в этом случае понадобятся сварочные работы).
Еще один популярный вариант — накопительный бойлер косвенного нагрева из пластиковой бочки. Плюсами можно считать небольшую массу ёмкости, простоту встраивания змеевика и патрубков. Если устанавливают накопитель из пластика, то необходимо чтобы полимер соответствовал следующим критериям:
- подходил для пищевой воды;
- выдерживал нагрев до 90°.
| Размеры | Описание | 1500 л |
| Н | Высота | 2285 мм |
| ø ext | Внешний диаметр (включая изоляцию) | 1200 мм |
| ø int | Внутренний диаметр | 1000 мм |
| F | Вход холодной воды (1″1/4) | 315 – 1″1/4 мм – ” дюйм |
| G | Выход воды из нижнего змеевика (1″1/4) | 470 мм |
| L | Отверстие для нижнего датчика температуры (1/2″) | 582 мм |
| M | Подача воды в нижний змеевик (1″1/4) | 1180 мм |
| N | Выход воды из верхнего змеевика (1″1/4) | 1330 мм |
| P | Отверстие для верхнего датчика температуры (1/2″) | 1500 мм |
| Q | Рециркуляция (1″) | 1460 – 1″ мм – ” дюйм |
| R | Подача воды в верхний змеевик (1″1/4) | 1735 мм |
| S | Выход горячей бытовой воды (1″1/4) | 1935 – 1″1/4 мм – ” дюйм |
| A | Фланец для инспекционного контроля (ø внутр. 114 – ø внешн. 168) | 520 мм |
| B | Дополнительное электрическое сопротивление (1″1/2) | 1255 мм |
| C | Термометр (1/2″) | 1825 мм |
Емкость косвенного нагрева в основном устанавливают вертикально: вешают на стену или монтируют на пол, что необходимо учитывать при выборе формы бака.
Металл, наиболее подходящий для самодельного косвенного водонагревателя — нержавеющая сталь. Следует учесть, что существуют десятки сортов нержавейки и только несколько подходят для бытовых потребностей. Бойлер косвенного нагрева из нержавеющей стали самый надежный. Прослужит долго за счет хороших антикоррозионных свойств.
Устройство бака из нержавеющей стали не отличается от того что используется в стандартном накопителе, но требует применения специального оборудования. Слабое место всех емкостей (изготовленных самостоятельно или в заводских условиях) сварные швы. От квалификации мастера выполняющего сварку зависит конечный результат и соответственно длительность эксплуатации водонагревателя.
Сравнение товаров: выбираем, какую модель выбрать и купить
| Название товара | ||||||||||
| Средняя цена | 57800 руб. | 37900 руб. | 26190 руб. | 29900 руб. | 34475 руб. | 38790 руб. | 16700 руб. | 29317 руб. | 34590 руб. | 19350 руб. |
| Рейтинг | ||||||||||
| Тип водонагревателя | накопительный | накопительный | накопительный | накопительный | накопительный | накопительный | накопительный | накопительный | накопительный | накопительный |
| Способ нагрева | косвенный нагрев | косвенный нагрев | электрический | электрический | косвенный нагрев | электрический | электрический | электрический | косвенный + электрический | электрический |
| Объем бака | 200 л | 200 л | 200 л | 200 л | 200 л | 200 л | 200 л | 200 л | 200 л | 200 л |
| Максимальная температура нагрева воды | +65 °С | +90 °С | +70 °С | +75 °С | +95 °С | +75 °С | +75 °С | +75 °С | +70 °С | |
| Давление на входе | до 7 атм. | от 0.20 до 6 атм. | до 7 атм. | от 1 до 6 атм. | до 6 атм. | до 6 атм. | от 1 до 6 атм. | |||
| Защита | от перегрева | от перегрева | от перегрева | от перегрева | от перегрева | |||||
| Внутреннее покрытие бака | нерж.сталь | эмаль | стеклокерамика | титановая эмаль | стеклокерамика | нерж.сталь | эмаль | стеклокерамика | стеклокерамика | эмаль |
| Установка | вертикальная, способ крепления | вертикальная, верхняя подводка, способ крепления | вертикальная, нижняя подводка, способ крепления | вертикальная, нижняя подводка, способ крепления | вертикальная, сбоку подводка, способ крепления | вертикальная, способ крепления | вертикальная, нижняя подводка, способ крепления | вертикальная, сбоку подводка, способ крепления | вертикальная, способ крепления | вертикальная, нижняя подводка, способ крепления |
| Размеры (ШхВхГ) | 552x1474x552 мм | 584x1362x584 мм | 560x1216x672 мм | 530x1463x545 мм | 545x1576x545 мм | 560x1215x672 мм | 500x1505x507 мм | 581x1095x659 мм | 540x1453x637 мм | 475x1654x483 мм |
| Вес | 38 кг | 108 кг | 56.7 кг | 45 кг | 86 кг | 42.4 кг | 65 кг | 60 кг | 74 кг | 50 кг |
| Гарантийный срок | 2 г. | 2 г. | 365 дн. | 365 дн. | 1825 дн. | 7 лет | 2 г. | 1095 дн. | 3 г. | |
| Дополнительная информация | теплообменник «змеевик в змеевике», возможность установки ТЭНа | можно комбинировать подачу горячей воды из газового котла и альтернативного источника теплоэнергии | с нижним теплообменником и возможностью установки дополнительных ТЕНов | время нагрева | двойной анод | |||||
| Срок службы | 10 лет | 365 дн. | 10 лет | |||||||
| Метод нагрева накопительного водонагревателя | косвенный | косвенный | ||||||||
| Число теплообменников | 1 | 2 | 1 | |||||||
| Площадь теплообменника | 0.79 кв.м | 2 кв.м | ||||||||
| Максимальная мощность теплообменника | 30 кВт | 48 кВт | 30 кВт | |||||||
| Количество входов под дополнительные нагревательные элементы | 1 | 1 | ||||||||
| Индикация | включения | включения, нагрева | включения, нагрева | включения | включения | |||||
| Предохранительный клапан | есть | есть | есть | есть | есть | |||||
| Защитный анод | магниевый | магниевый | активный магниевый | алюминиевый | магниевый | магниевый | магниевый | магниевый | ||
| Количество анодов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Степень защиты от воды | 4 | 5 | 4 | 4 | 4 | |||||
| Вход линии рециркуляции | есть | есть | ||||||||
| Потребляемая мощность | 6 кВт (220 / трехфазное 380 В) | 2.2 кВт (220 В) | 6 кВт (220 / трехфазное 380 В) | 2 кВт (220 В) | 3 кВт (220 В) | 3.5 кВт | 1.8 кВт (220 В) | |||
| Количество точек водоразбора | несколько точек (напорный) | несколько точек (напорный) | несколько точек (напорный) | несколько точек (напорный) | несколько точек (напорный) | несколько точек (напорный) | ||||
| Управление водонагревателем | механическое | механическое | механическое | механическое | механическое | механическое | ||||
| Ограничение температуры нагрева | есть | есть | есть | |||||||
| Электрический нагревательный элемент | ТЭН | ТЭН | ТЭН | ТЭН | ТЭН | ТЭН | ТЭН | |||
| Мощность ТЭНов | 6 кВт | 2.20 кВт | 6 кВт | 1 кВт + 1 кВт | 3 кВт | 1.80 кВт | ||||
| Присоединительный диаметр | ¾ « | ¾ « | ¾ « | ¾ « | ½ « | ¾ « | ¾ « | ½ « | ||
| Время нагрева воды до максимальной температуры | 300 мин | 460 мин | ||||||||
| Диаметр входа линии рециркуляции | ¾ « | |||||||||
| Ускоренный нагрев | есть | |||||||||
| Материал нагревательного элемента | нержавеющая сталь | медь | медь | медь | ||||||
| Наличие термометра | есть | есть | есть | есть | ||||||
| Режим предотвращения замерзания | есть | есть | ||||||||
| Количество ТЭНов | 2 шт. | |||||||||
| Обратный клапан | есть | |||||||||
| Мощность дополнительных ТЭНов | 3.50 кВт | |||||||||
| Номер | Фото товара | Название товара | Рейтинг |
|---|---|---|---|
| 1 | Средняя цена: 57800 руб. | ||
| 2 | Средняя цена: 37900 руб. | ||
| 3 | Средняя цена: 26190 руб. | ||
| 4 | Средняя цена: 29900 руб. | ||
| 5 | Средняя цена: 34475 руб. | ||
| 6 | Средняя цена: 38790 руб. | ||
| 7 | Средняя цена: 16700 руб. | ||
| 8 | Средняя цена: 29317 руб. | ||
| 9 | Средняя цена: 34590 руб. | ||
| 10 | Средняя цена: 19350 руб. |
BAXI UBVT 400 SC
Эта модель бойлера изготовлена из эмалированной стали. Устанавливается он на пол и имеет один змеевик. Внутри емкость покрыта титановой эмалью, не содержащей хрома. Такое покрытие отлично защищает бойлер от агрессивных воздействий и отвечает гигиеническим нормам. Теплоизоляция выполнена из полиуретана, которая размещена под кожухом. Также есть смотровое окошечко для визуального контроля, встроенный термометр, магниевый анод для защиты от коррозии, встроенный патрубок для рециркуляции воды. Объем емкости рассчитан на 400 литров, а мощность устройства составляет 54 кВт.
Лучшие бойлеры объемом до 300 л

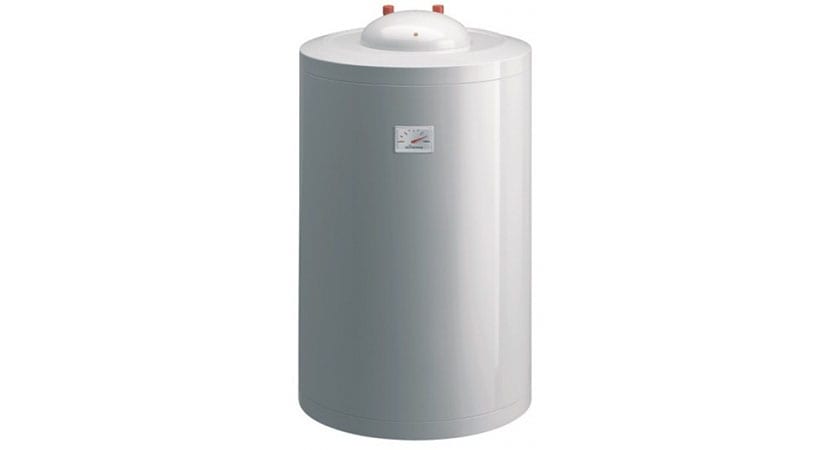

№2. Gorenje VLG300B1-1G3
Ещё одна модель от Gorenje попала в наш рейтинг. Объемом в 285 литров, с корпусом из эмалированной стали с приятным дизайном, KGV 300-1 является довольно мощным водонагревателем. В его состав входят следующие элементы:
- термометр стрелочного типа;
- предохранительный клапан;
- защита от перегрева;
- магниевый анод.
Рассмотрим его технические характеристики:
- давление (на входе) – 6 атм.;
- мощность – 5540 Вт;
- объем – 275.5 л;
- макс. температура воды – +85 °С;
- время разогрева воды до +50 °С – 22 минут.
Большой вес конструкции (140 кг) заставляет устанавливать бойлер лишь вертикально. Что более интересно – имеется поддержка солнечных коллекторов к самому водонагревателю, что является дополнительным преимуществом.
Плюсы
- поддержка солнечных коллекторов, что позволяет их как альтернативный источник нагрева;
- толстый слой изоляции (5.7 см);
- экологичность теплоизоляционного слоя;
- экономичность за счет солнечного коллектора;
- приятный дизайн.
Минусы
летний сезон – пора проблем в работе бойлера. Главное – убедиться в правильной его работе.
Gorenje VLG300B1-1G3

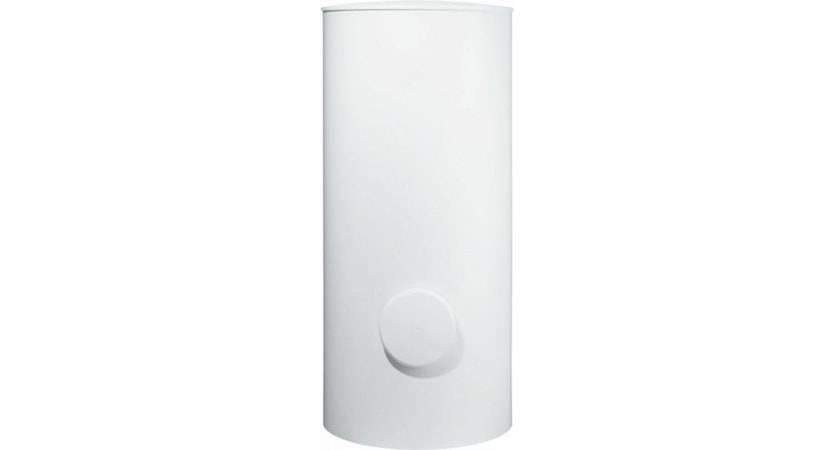

№1. Protherm FS B300S
Чешский бойлер в форме цилиндра со стальным баком и эмалированным покрытием внутри. Имеет механические переключатели. Нагревает воду сдвоенный ТЭН. Укомплектован следующими составляющими:
- сдвоенный ТЭН;
- анод из титана;
- ограничитель температуры;
- защита от бактерий;
- контур рециркуляции;
- сливной штуцер;
- теплоизоляция из полиуретана.
Рассмотрим его технические характеристики:
- давление на входе – 10 атм.;
- мощность – 4600 Вт;
- объем – 295 л;
- макс. температура воды – +85 °С;
- срок разогрева до +45 °С – 16 минут.
Установить можно только на пол.
Плюсы
- сдвоенный ТЭН быстро и легко обогревает воду;
- легкое подключение водонагревателя;
- длительное поддержание воды при определенной температуре;
- качественная теплоизоляция;
- наличие контура рециркуляции позволит быстро нагреть воду.
Минусы
существенных недостатков нет.
Protherm FS B300S
Лучшие модели с теплообменником
Пользоваться такими бойлерами вы сможете только в зимний период, так как вода будет нагреваться только от котла. Зато вы не потратите ни копейки лишних денег, ведь дополнительных затрат на электроэнергию не будет.
Baxi Premier Plus–150
Эта модель является одним из признанных лидеров среди водонагревательной техники. Качество и надёжность гарантирует известный итальянский производитель. Несмотря на довольно высокую цену, прибор уверенно занимает лидирующие позиции. Ведь качество комплектующих и сборки не вызывает нареканий.
Внутренний бак агрегата выполнен из нержавейки и имеет объем 150 литров. Для обеспечения быстрого и плавного нагрева предусмотрена технология «змеевик в змеевике». Дополнительная теплоизолирующая прослойка из вспененного полиуретана максимально снизит теплопотери.
Основные достоинства:
- возможность напольной или настенной установки;
- быстрый нагрев до нужной температуры;
- при необходимости возможно доукомплектование ТЭНом;
- возможно подключать в контур рециркуляционной системы ;
- высокие монтажные характеристики, совместимость со многими видами котлов.
Неприятные моменты:
- достаточно высокая стоимость;
- датчик температуры совместим не со всеми котлами.
Drazice OKC 125 NTR
Проверенный и неприхотливый представитель от чешского производителя. Великолепно зарекомендовал себя в российских реалиях. Водонагреватель можно подключать к газовому или же твердотопливному котлу. Благодаря особо разработанной системе циркуляции, подогрев воды происходит за очень короткое время.
Плюсы:
- не слишком требователен к параметрам теплоносителя;
- высокое качество исполнения;
- доступная стоимость.
Минусы:
- рассчитан на использование под давлением не выше 6 атмосфер, поэтому не слишком применим для установки в квартирах (от центрального отопления);
- эмалированный бак имеет недостаточные показатели коррозионной стойкости.
Gorenje GV 120
Отличная модель бюджетной ценовой категории. Оборудован 120-литровым баком, выполненным из эмалированной стали. Нагрев довольно быстрый.
Достоинства:
- очень привлекательная цена;
- возможность напольной или настенной установки;
- возможность совмещения с котлом любого типа;
- полная совместимость с централизованным отоплением.
Недостатки:
- бак с эмалевым покрытием;
- наличие только верхней разводки, а это не всегда приемлемо.
Protherm FE 200/6 BM
Качественный бойлер косвенного подогрева от словацкого производителя. Отлично совместим со многими видами котлов. Бак на 184 литра, что вполне достаточно для семьи из нескольких человек. С целью снижения образования коррозийных пятен и накипи в конструкции используется анод из титана. Быстрый прогрев воды обусловлен нижним расположением трубчатого теплообменника.
Для устранения последствий перегрева воды водонагреватель оснащён дополнительной системой защиты. Обеспечена дополнительная теплоизоляция посредством полиуретановой «шубы».
Плюсы:
- бак с антибактериальным покрытием;
- возможность быстрого слива через специальный штуцер;
- термодатчик, позволяющий регулировать температуру подогрева воды;
- качественная сборка;
- ценник, не поражающий воображение.
Минусы:
- нет возможности дополнительной установки ТЭНа;
- довольно большой вес.
Bosch WSTB 160-C
Отличное немецкое качество по оптимальной стоимости. Модель имеет бак объёмом 156 литров и может монтироваться на пол под настенным котлом. Стальной бак имеет качественное эмалевое покрытие для защиты от ржавчины. Установлены датчики подогрева воды и защита от замерзания. Может нагревать воду до 95 С.
Достоинства:
- малый вес и небольшие размеры;
- анод из магния для предотвращения коррозии;
- максимальное время нагрева 37 минут;
- доступная цена.
Недостатки:
отрицательных отзывов не обнаружено.
Насколько проблематична установка накопительного водонагревателя своими руками – нюансы и подводные камни подобной работы
Первое, что необходимо сделать перед установкой бойлера – это выбрать удобное место для его монтажа.
Схема установки водогрейки – тут нужно быть внимательным и аккуратным
Определившись с местом в стену монтируются анкерные болты. Оптимальным вариантом будут крюки, на которые в последующем можно легко повесить водонагреватель. Необходимо понимать, что мощность анкерных креплений должна соответствовать весу бойлера
Важно так же четко соблюдать рекомендации, обозначенные в технической документации прибора
Порядок подключения бойлера к системе водоснабжения
Для того, чтобы установить своими руками водонагреватель, потребуется опыт монтажа пластикового водопровода. На вводе холодной воды нужно предусмотреть аварийный кран для того, чтобы в случае какой-либо неисправности можно было быстро перекрыть подачу и, слив с бойлера воду, спокойно заниматься его ремонтом.
На ввод холодной воды, в разрыв трубы возле водонагревателя, устанавливается тройник, ответвление которого идет на бойлер, а от него необходимо провести пластиковую трубу к каждому из потребителей, параллельно существующей.
Вот на такие анкера лучше всего крепить бойлер к стене
После произведенных работ прибор фиксируется на стене так, чтобы он не двигался ни в одну сторону, трубы соединяются с бойлером и производится опрессовка, т.е. подача давления воды для проверки герметичности соединений. Если этот этап прошел без осложнений в виде утечки воды, можно приступать к последнему этапу
Важно знать, что при установке водонагревателей накопительного типа, монтаж электропроводки производится в последнюю очередь, чтобы избежать попадания воды на токонесущие части при возможной утечки в процессе опрессовки труб
Так выглядит утюжок для пайки труб ПВХ
В целом, особых сложностей подключение бойлера не составляет. Основная задача – это суметь смонтировать пластиковый водопровод, что при наличии специального прибора для пайки, называемого утюжком, не слишком сложно.
Лучшие бойлеры косвенного нагрева до 150 л
Бойлеры косвенного нагрева емкостью до 150 л решают сразу несколько задач. В бытовых условиях такого объема достаточно для эффективного обеспечения горячей водой большой семьи из 4-6 человек. Несколько точек подачи воды позволяют выводить ее в ванную и кухню одновременно, а большой запас исключает какие-либо перебои. В коммерческих целях бойлеры найдут применение в небольших гостиницах, хостелах, отелях в качестве дополнительного или резервного источника ГВС. Несмотря на вместительность, водонагреватели экономичны, а нагрев воды до заданной температуры происходит сравнительно быстро. Время зависит от модели, лучшие бойлеры разогреют полный объем за 20-30 минут.
1. BAXI Premier Plus 150
BAXI делает одни из лучших водонагревателей на рынке по надежности и долговечности. Модель Premier Plus 150 изготовлена из нержавеющей стали, устойчивой к коррозии, в нее смонтирован современный нагреватель типа «змеевик в змеевике». Полезный объем – 150 л, естественно, предусмотрена установка дополнительного ТЭНа, есть защита от перегрева. Бойлер косвенного нагрева не отличается многофункциональностью, зато обладает простым управлением и длительным сроком службы в 10 лет.
Достоинства:
- высокое качество изготовления;
- долговечность и надежность;
- универсальное крепление;
- эффективен и экономичен;
- отличная теплоизоляция.
Недостатки:
высокая цена.
2. Hajdu ID 40A
Новинка 2018 года ID 40A от Hajdu вошла в рейтинге бойлеров косвенного нагрева за счет доступной цены и неплохого качества. Среди основных особенностей – эффективная теплоизоляция из вспененного пенополиуретана, качественная и долговечная стеклоэмаль и магниевый анод, обеспечивающие высокую защиту от коррозии и протечек. Штатная поставка максимально урезана для снижения цены, дополнительно можно установить ТЭН, термостат, термометр и систему автоматического запуска. По отзывам пользователей, устройства венгерского производителя безотказно служат долгое время.
Достоинства:
- доступная цена;
- возможность апгрейда – установка автоматики, ТЭНов;
- хорошая антикоррозийная защита;
- прекрасная производительность (610 л/ч);
- эффективная защита от теплопотери;
- вход линии рециркуляции;
- быстрый нагрев до 95 градусов.
3. Gorenje GV 150
Профессиональный и недорогой бойлер косвенного нагрева вместимостью 150 л обеспечит полноценное снабжение горячей водой большую семью, а также подходит для использования в коммерческих целях. Полный объем прогревается до 75 градусов всего за 18 минут, что становится рекордом среди моделей данного класса. Толщина теплоизоляционного слоя в 4 см обеспечивает эффективное препятствие теплопотерям. Удобство использования заключается в нескольких точках водоразбора, простом монтаже на пол. Выделяет водонагреватель и оснащение, помимо стандартной защиты от перегрева и магниевого анода, здесь есть термометр, индикатор нагрева и включения, а также обратный клапан.
Достоинства:
- подсоединение к дополнительному источнику теплоэнергии;
- высококачественная изоляция;
- есть возможность установки под газовым котлом;
- большая площадь трубчатого теплообменника;
- удобное механическое управление.
Недостатки:
некоторые модели с ошибочной маркировкой входа холодной и горячей воды.
4. Ariston BCH CD1 120
Качественный бойлер классической цилиндрической формы с напольным монтажом и верхней подводкой отличает хорошая сборка. Полезный объем – 120 л, нагрев воды – до 90 градусов. Функционал скромен – только индикация включения. Зато его можно подсоединить к любому котлу или отопительной системе, он совместим с оборудованием смешанного типа. Внутреннее покрытие – эмаль, нанесенная в соответствие со стандартом DIN 4753 при температуре 850 градусов. Надежный бойлер с магниевым анодом и спиральным теплообменником довольно эффективен и надежен, нарекания полностью отсутствуют. Дополнительно можно приобрести и электротэн, второй титановый или магниевый анод, прочие комплектующие для апгрейда.
Достоинства:
- высококачественное эмалированное покрытие;
- универсальный тип установки;
- быстрый нагрев за 21 минуту;
- страна-производитель Италия.
Недостатки:
отсутствие термометра и автоматики, дополнительных датчиков.
Выводы и полезные видео по теме
Профессиональные советы по выбору:
В оценке мы представили лучшее, по мнению покупателей, оборудование косвенного нагрева для личного пользования. Для объективности указаны не только лучшие стороны котлов, но и их возможные недостатки.
Если вы готовы поделиться информацией о своих водонагревателях или сложности их подключения, приглашаем вас присоединиться к комментариям. Оставляйте комментарии, предложения и фото под статьей, задавайте вопросы, на которые мы постараемся оперативно ответить.
Источник – https://sovet-ingenera.com/otoplenie/vodonagrevatel/emkostnyy-vodonagrevatel-kosvennogo-nagreva-kak-vybrat.html
