Устройство и принцип работы типового датчика
Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.
Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.
Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:
- металлическая платформа;
- мембрана;
- поршень;
- пружины;
- регулировочные болты с гайками;
- пластиковый корпус;
- электрические контакты.
Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.
По количеству возможностей и стоимости можно выделить такие группы датчиков давления:
- простое реле давления;
- дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
- контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.
Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.
Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.
Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.
В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.
Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.
Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.
Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.
В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.
Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.
Инструкция по установке терморегулятора
Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.
Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.
Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.
Монтаж регулятора механического типа
Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.
После слива воды:
- застелите пол тряпками, поскольку возможно поступление воды из труб;
- демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
- приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
- при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
- разберите разъемное соединение на клапане терморегулятора;
- накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
- соедините клапан и удлинитель;
- закрутите удлинитель с американкой в пробку батареи;
- смонтируйте клапан на трубу и скрутите его с накидной гайкой.
Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

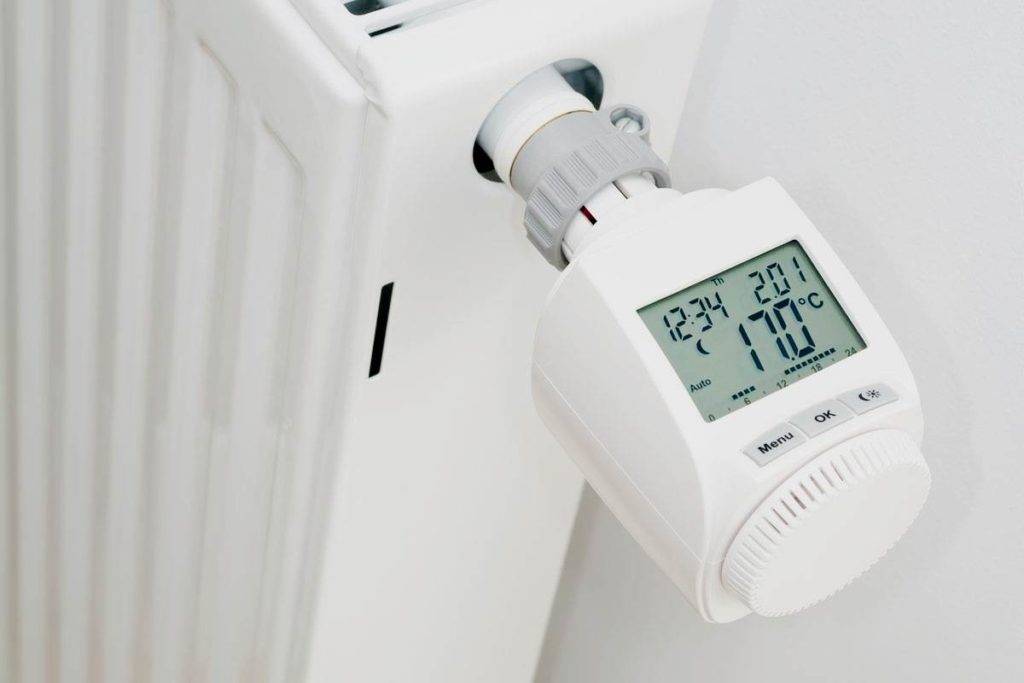

Настройка электронного терморегулятора
Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:
снимите крышку корпуса и установите батареи в предназначенный для этого отсек;
- включите электронный блок на тестовую проверку;
- на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
- установите дату, что требуется для нормальной работы устройства;
- после подтверждения первичных настроек на экране должна появиться буква М;
- при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
- накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
- нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
- нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.
Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.
Датчики температуры для газовых котлов — воздуха и воды, наружные и комнатные
Обеспечение комфортных условий проживания в современном загородном доме немыслимо без надежной и безопасной при эксплуатации системы автономного отопления. Важнейшим элементом оборудования таких систем является индивидуальный отопительный котел, способный поддерживать в помещениях комфортный климат. Наиболее широкое распространение получили газовые котлы, поскольку природный газ в российских условиях пока остается самым дешевым топливом.
Комфортный климат в доме или квартире
Конечно, регулировать тепло в квартирах или домах можно и вручную, но гораздо удобнее, когда процесс отопление практически не требует внимания или вообще полностью автоматизирован. Для этих целей используются авторегуляторы, которые с помощью датчиков измерения температуры для газовых котлов самостоятельно поддерживают заданный тепловой режим.
В большинстве конструкций современных газовых агрегатов предусмотрена возможность подключения различных вспомогательных устройств (датчиков уличной температуры, таймеров и др.) к системе автоматического управления (контроллеру). Поэтому, при установке индивидуального отопления следует выбрать способ контроля параметров: дополнительно подключаемые датчики для отопительных приборов, либо терморегуляторы, вмонтированные в них.
Зачем же их подключать?
Общее назначение температурных датчиков — контроль степени нагрева контуров отопления и воздуха, внутри и снаружи помещения. Они передают сигнал на терморегулятор для обеспечения оптимального режима процесса горения и регулирования нагревания. В зависимости от назначения, места расположения и способа передачи сигнала, индикаторы тепла для газовых отопителей делятся на группы:
- датчики температуры воздуха
- датчики нагрева теплоносителя
По месту расположения:
По способу передачи сигнала:

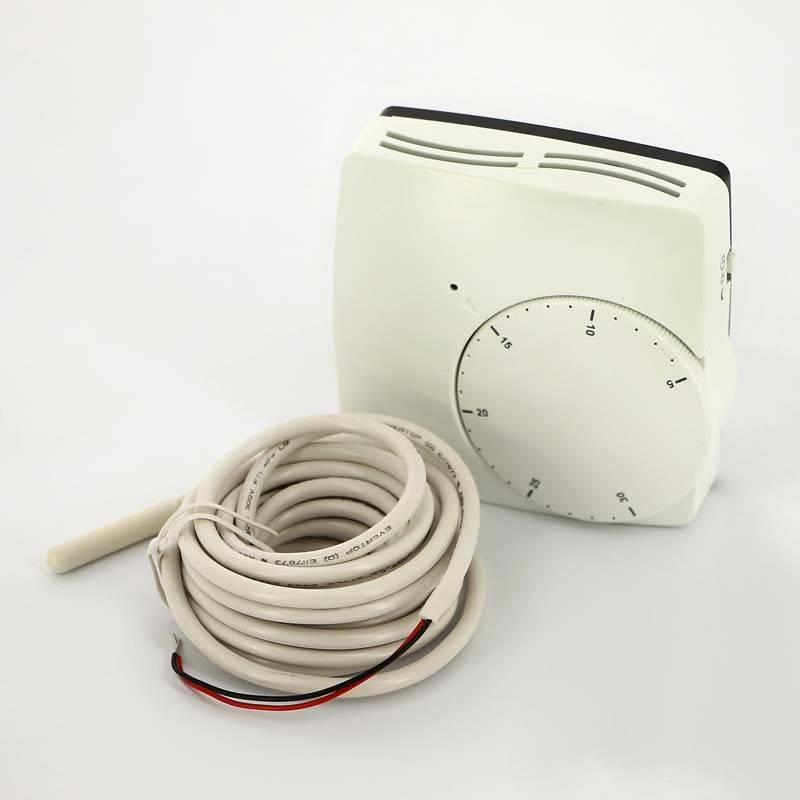

Комнатные измерители температуры воздуха
Предназначены для измерения и контроля климата внутри отапливаемых объектов. При изменении температуры воздуха комнатный датчик передает информацию на автоматизированный модуль управления котлом, который снижает или увеличивает мощность нагрева отопительного контура.
В терморегуляторах могут использоваться выносные датчики температуры для котла, встроенные датчики или оба типа вместе.
Внешние измерители
Независимый от внешних погодных условий тепловой баланс поддерживается при помощи датчика уличной температуры для котлов, установленного снаружи здания. При потеплении или похолодании наружный датчик котла активирует погодозависимую программу теплогенератора, которая и корректирует нагревание воды, подающейся для отопления по определенному графику. Подогрев теплоносителя будет изменяться в зависимости от изменений наружной температуры воздуха. Таким образом, учет фактических внешних условий позволяет повысить комфорт для потребителя и получить экономию топлива.
Кроме выносного датчика температуры для котла, обычно к агрегату подключаются другие элементы измерения температурных показателей.
Проводные и беспроводные
В зависимости от способа передачи данных на регулирующее устройство температурные датчики делятся на два вида:
Проводные. Связь с контроллером осуществляется при помощи проводов, по которым и передается информация.
Беспроводные. В таких устройствах данные на регулирующий модуль передается по радиоканалу. Состоит из двух блоков: передающий, установленный в контролируемом помещении, и принимающий, установленный на котле или рядом с ним.
Измерители нагревания теплоносителя
Используются для определения температуры носителя в нагревательных контурах газовых котлов или в бойлерах. Выпускаются в нескольких видах:
Накладные датчики. Устанавливаются на наружную поверхность трубопровода и крепятся при помощи специального хомута или ленты.
Погружные датчики температуры воды для котла, размещаются в специальных посадочных местах на трубопроводах и имеют непосредственный контакт с теплоносителем. В качестве чувствительных элементов в них могут использоваться термоэлектрические преобразователи (термометры сопротивления, термопары), отградуированные для определенных диапазонов температур. Эти приборы могут быть калибруемые (с настраиваемыми пределами измерений) и некалибруемые, без дисплея, с дисплеем и т.д.
Подводя итог, хочется отметить, что необходимость использования датчиков температуры для газовых котлов обусловлена успешным их применением как для обеспечения комфортного проживания, так и для экономии тепловой энергии, а следовательно — для снижения материальных затрат потребителя.
Как регулируют термоклапаны
Если поставить головку терморегулятора в крайнее левое положение, температура в комнате начнёт повышаться. Обязательное условие — дверь должна быть закрыта. Когда в помещении станет на 5-7 градусов выше желаемой, терморегулятор поворачивают вправо. Отопительный прибор начнёт охлаждаться. Ручку регулятора следует плавно крутить в правую сторону до тех пор, пока температура не опустится до требуемого комфортного уровня. Как только теплоноситель зашумит, отопительный прибор начнёт прогреваться. Нужно заметить, на какой цифре выставлена метка. Это и будет та точка отсчёта, требуемая для регулировки нужной температуры.
Таким образом можно менять настройки регулятора столько раз, сколько это нужно. Делать это не сложно, достаточно один раз внимательно выполнить всё по инструкции.
Практически все модели терморегуляторов разных производителей настраивают по одному и тому же принципу. Исключение составляют сложные программируемые приборы, где требуется специалист.
Терморегулятор для электрического радиатора отопления выполняет такие же функции, но настройка немного отличается.
Факторы, которые влиять на настройки регулятора:
- сквозняки или частое проветривание комнаты;
- резкое изменение уровня температуры на улице;
- направленные солнечные лучи;
- наличие возле
- термостата других, близко расположенных источников теплового излучения или, наоборот, холода (трубопроводы, холодильник);
- нарушения при установке прибора;
- не правильно выставленные изначальные настройки.
Назначение и сфера использования прибора
Вопросы, о которых даже не подозревают многие жители крупных городов, после приобретения загородной недвижимости сразу же становятся актуальными. Среди них – устройство личного водопровода, одним из важных элементов которого является датчик давления.
Жизнь на свежем воздухе вдвойне приятна, если можно принять ванну, воспользоваться стиральной машиной или включить автоматический полив грядок, засаженных домашними овощами, клубникой и зеленью. Чтобы удовлетворить все потребности жителей конкретного частного домовладения, требуется отлаженная система снабжения водой.
Для автоматизации процесса забора воды в автономные водопроводы устанавливаются датчики давления, со спецификой использования которых знакомит следующая подборка:
Хозяева дач и коттеджей используют воду из колодцев и скважин. Для ее забора применяют современное оборудование, сердцем которого служит насос. Он, по мере необходимости, подкачивает воду. Чтобы продлить срок службы, устанавливают специальный датчик, следящий за давлением воды в трубопроводе.
Второе название этого прибора – реле давления. В некоторых моделях насосных станций он идет в комплекте. Датчик имеет настройки, установленные фирмой производителем. Его предназначение – обеспечить оптимальную частоту включения и выключения насоса.
Когда 5-6 домочадцев постоянно проживают в доме, они включают краны, чтобы помыть руки, пользуются унитазом, моют посуду, принимают ванну, используют воду для мытья автомобиля или полива огорода. Сложно представить, как долго выдержал бы насос, работу которого не контролирует датчик. Он бы включался каждый раз, когда пользователи нуждаются в воде.
Категории трубопроводной арматуры
Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40
Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость
Поэтому здесь важно обеспечить высокую температуру
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

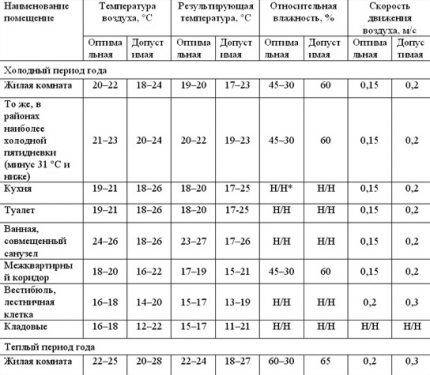

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.
Типовые решения автоматизации системы отопления.
Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление
питанием обычного электрического котла
с ТЭНом.
А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.
Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других – это фазы 220В
(одна на открытие, другая на закрытие).
ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на “NC – нормально закрытые” и “NO – нормально открытые”. Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.
Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!! Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.
А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи – это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.
Скачать схему подключения электронных термостатов можно здесь.
Принцип работы
За непрерывный контроль систем отопления отвечает несколько приспособлений, к тому же подобные манипуляции осуществляются несколькими способами:
- Смесительные узлы.
- Блоки безопасности.
- Устройства, отвечающие за энергопередачу.
Для нормального функционирования каждой из перечисленных выше систем требуется термодатчик. Именно он подает сигналы соответствующим приборам. Для контроля над работой прибора используется дисплей. Это позволяет своевременно выявлять неисправность.
Видов приборов несколько. Все они предназначены для снятия температурных показателей. Некоторые популярные модели устройств располагаются снаружи электрических приборов (ими пользуются внутри помещений). Другие же погружаются непосредственно в теплоноситель. Они используются не только для контроля над температурой внутри помещения, но и отдельных приборов. Могут входить в комплектацию сложных электрических приспособлений или выступать в качестве отдельного устройства.
В основе лежит принцип преобразования температурных показателей в электрический сигнал. Далее результаты замеров передаются посредством беспроводных технологий в виде соответствующего цифрового кода на электроприбор или сторонние носители. Самые хорошие модели характеризуются высокой точностью замеров, повышенной чувствительностью и скоростью передачи данных
Внимание обращается и на конструктивные особенности применяемых в быту приборов. Текущая стадия нагрева может сказаться на ряде показателей: способе визуализации, методе передачи информации и работу в выбранной среде
Виды устройств для снятия температуры
Термоприборы могут классифицироваться по ряду важных критериев, среди которых способ передачи информации, место и условия монтажа, а также алгоритм снятия показаний.
По способу передачи информации
Согласно используемому методу трансляции сведений датчики разделяются на две большие категории:
проводные приборы;
беспроводные датчики.
Первоначально все подобные приспособления оснащались проводами, через которые термодатчики связывались с блоком управления, передавая на него информацию. Хотя сейчас такие устройства потеснили беспроводные аналоги, они все же часто используются при простых схемах.
Кроме того, проводные датчики отличаются большей точностью показаний и надежностью в работе.
Для обеспечения согласованной работы проводного датчика, используемого в составном устройстве, желательно совмещать его с оборудованием, которое выполнено тем же изготовителем
В настоящее время распространение получили беспроводные устройства, которые чаще всего передают сведения при помощи передатчика и приемника радиоволн. Подобные приборы можно монтировать практически всюду, включая отдельное помещение или открытый воздух.
Важными характеристиками подобных термодатчиков являются:
наличие аккумулятора;
погрешность проведенных измерений;
дальность передачи сигнала.
Беспроводные/проводные устройства могут полностью заменить друг друга, однако в их функционировании есть некоторые особенности.
По месту и способу размещения
По месту крепления подобные приборы делятся на следующие разновидности:
накладные, крепящиеся к отопительному контуру;
погружные, контактирующие с теплоносителем;
комнатные, находящиеся внутри жилого либо служебного помещения;
внешние, которые располагаются снаружи.
В некоторых агрегатах могут применяться одновременно несколько видов датчиков для контроля температуры.
По механизму снятия показаний
По способу демонстрации сведений приборы могут быть:
биметаллическими;
спиртовыми.
В первом варианте предполагается использование двух пластин, сделанных из различных металлов, а также стрелочного индикатора. При повышении температуры один из элементов деформируется, создавая давление на стрелку. Показания подобных приборов отличаются хорошей точностью, однако их большим минусом является инертность.
Биметаллические и спиртовые термостаты часто устанавливаются на отопительной аппаратуре, например, котлах. Они позволяют отслеживать нагрев, превышение которого может привести к фатальным последствиям
Этого недостатка почти полностью лишены датчики, работа которых основана на использовании спирта. В этом случае в герметично запаянную колбу заливается спиртосодержащий раствор, расширяющийся при нагреве. Конструкция достаточно элементарна, надежна, но не очень удобна для наблюдений.
4 Особенности выбора
Желательно, чтобы датчики температуры воздуха в помещении для отопления и остальные элементы были изготовлены одной компанией-производителем. Агрегаты для отопления с большой мощностью можно укомплектовывать любыми моделями программаторов.
Чтобы не ошибиться с покупкой, следует рассчитать нужные технические параметры. Это позволит исключить в будущем простои отопительного оборудования. Для приборов с высокой мощностью, возможно, придется заменить проводку, поэтому перед установкой желательно получить совет специалиста.
Недорогие модели с минимальным функционалом и набором опций также можно установить. Однако в процессе эксплуатации они наглядно покажут, насколько эффективны и надежны в работе.
Также имеют значение материал корпуса прибора, дизайн и размеры.
Устройство и особенности работы прибора
Рассмотрим, как устроен и по какому принципу работает термостатический клапан.
Как устроен термоклапан?
Прибор состоит из двух основных рабочих элементов — клапана и термостатической головки. Первый чаще всего изготовлен из латуни, иногда никелированной, его нижняя часть блокирует трубу, а верх продолжает нажимной шток и пружину.
Клапаны бывают и бронзовыми (никелированными или хромированными), а также из нержавейки. Последние встречаются редко и стоят дорого.
Что происходит внутри клапана? В устройстве головки присутствует чувствительный элемент. Он располагается в полости с газом или жидкостью (сильфоне).
Нагревание провоцирует расширение в этой среде, элемент выталкивается вперед, давит на шток, пружину, а позже на клапан. Сила нажима определяет степень перекрытия.
На рисунке представлено устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на температурные изменения (5-10 мин), но и стоят дороже. Особой разницы от этого при эксплуатации нет
Дополнительная часть термостата — заглушка или рукоятка со шкалой. На некоторых приборах есть электронные регуляторы.
Принцип действия устройства
Давайте подробно разберемся с принципом работы термостатических клапанов для батарей. Механика их действия схематично выглядит так: когда меняется температура теплоносителя или окружающей среды, на эти колебания реагирует газ или жидкость в головке.
Чувствительный элемент воздействует на нажимной шток, и тот уходит вверх или опускается вниз. При движении штока вниз клапан блокирует поток теплоносителя, что останавливает приток тепла, замедляет скорость циркуляции. В батарею не поступает тепло, поэтому температура в помещении не растет.
И здесь важно отличать термостатический клапан от регулировочного. Последним можно снижать пропускную способность клапана и так регулировать температуру батарей
При повороте регулятора или вводе цифрового значения на панели, пользователем устанавливается исходное значение давления в термоголовке, под которое она и «подстраивается» в процессе работы
Регулировочный вентиль не имеет термоголовки. Термостат же открыт или закрыт, им управляет термоголовка, он не меняет объем теплоносителя, а только включает и выключает его подачу
Разберем принцип работы термоклапана на примере. Так, устанавливаем прибор на рекомендуемую температуру в 20 градусов. Обычно это тройка или самая большая точка на шкале регулятора.
Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает установленную температуру на 1 градус, она нажимает на шток, подача теплоносителя в батарею полностью блокируется клапаном.
Радиатор не нагревается, температура в помещении начинает снижаться. Когда температура окружения снизится до 19 градусов, термоклапан откроется, батарея начнет нагреваться.
