Как выбрать и установить вентилятор в ванную + как подключить вентилятор к выключателю

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

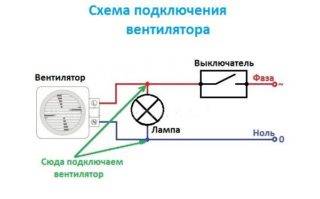

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

  1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
  2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
  3. Для всех соединений проводов используйте клеммники, а не изоленту.
  4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
  5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
  6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
  7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

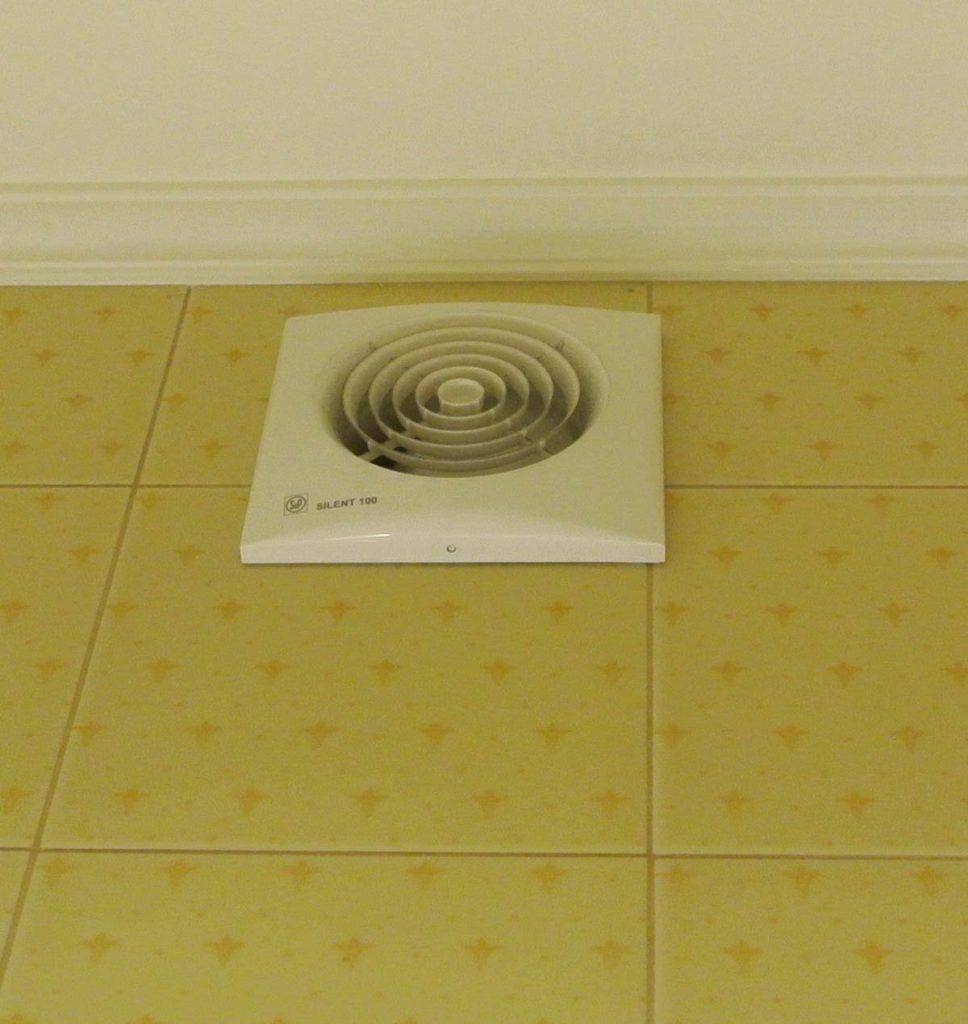

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

  • снять крышку;
  • места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
  • расположить изделие в отверстие в стене (рабочая часть прячется);
  • хорошо прижать корпус;
  • установить антимоскитную сетку;
  • поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

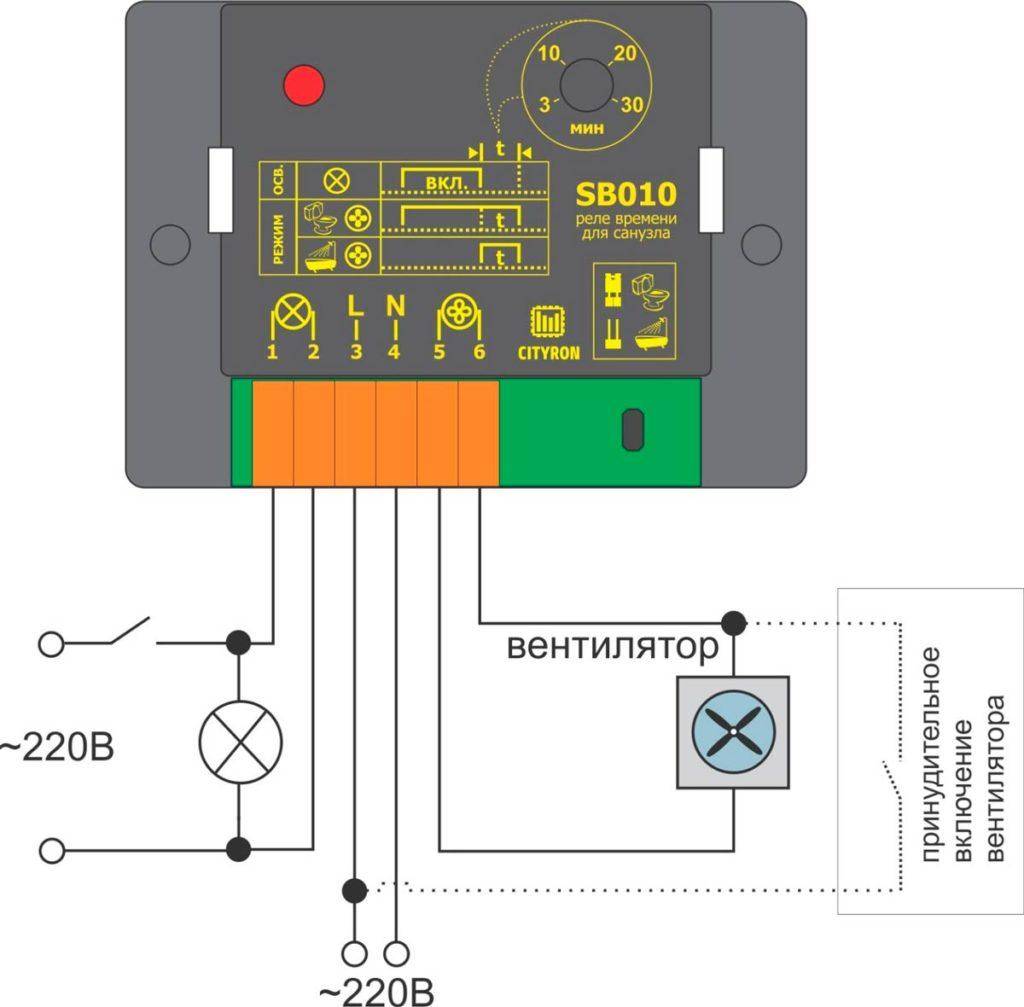

Схема электропроводки в санузле для вентилятора с таймером

Схема подключения таймера санузла

Схема электропроводки в санузле для вентилятора с таймером

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

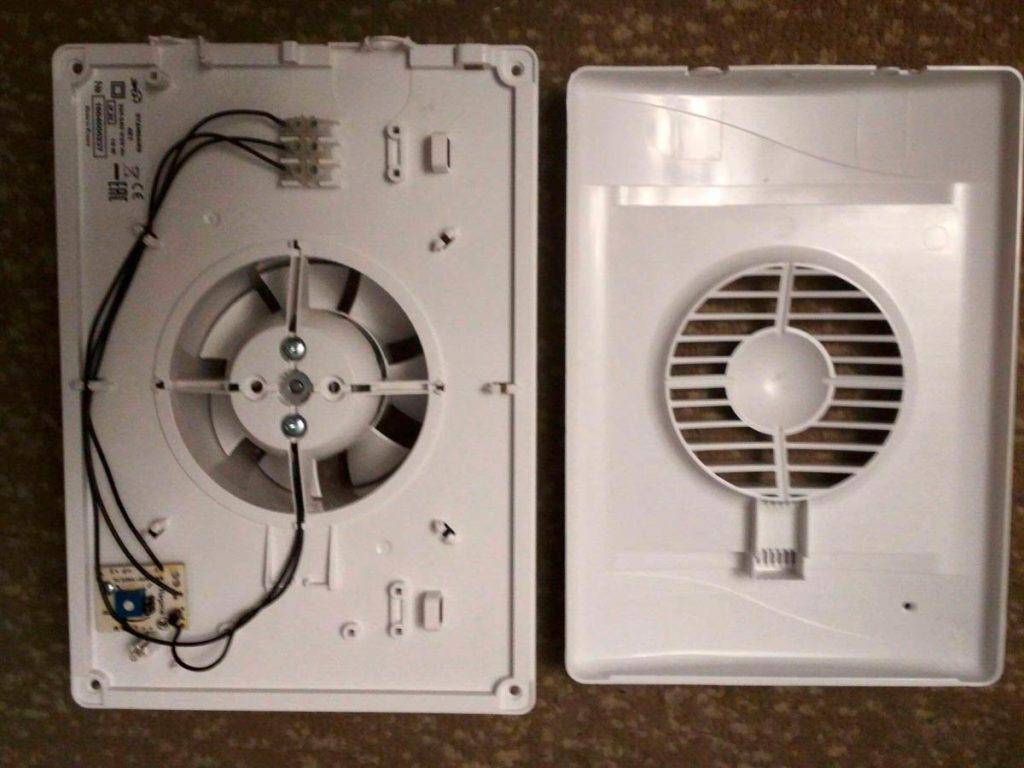

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Этапы подключения вытяжного вентилятора

Подключение вентилятора в ванной комнате и в туалете необходимо для обеспечения воздухообмена в помещении.

Для  нормальной работы прибора требуется выполнить правильно вся этапы монтажа, начиная от планировки и заканчивая подключением к выключателю.

Перед установкой устройства необходимо убедиться в том, все условия для его подключения соблюдены:

  • Общий воздуховод не загрязнен, и тяга хоть и слабая, но есть.
  • Диаметр отверстия, в которое требуется монтировать агрегат, и размеры самого вентилятора одинаковые.
  • Подготовлена проводка для подключения выбранной модели.

Если вентиляция устанавливается в домах старой постройки, то в ванной, в туалете и на кухне уже есть сделанные на этапе строительства дома вентиляционные отверстия. Их можно использовать.

Однако  если проводилась перепланировка и требуется перенести воздухоотвод на другое место, допустимо в это отверстие установить дополнительную трубу.

Для подключения вентилятора нужно подвести к нему соответствующие электрические провода. Лучше всего их убрать в стену, но допустимо и использование кабель-канала.

Второй способ может испортить интерьер помещения, но при этом делает монтаж более простым и доступным.

К проводам и розетке предъявляются следующие требования:

важно подобрать кабель с таким сечением, которое бы соответствовало предполагаемой нагрузке; запрещено устанавливать провода в металлической оплетке; требуется полная изоляция всех проводов; важно обеспечить систему устройством защитного отключения и заземлением. Вентилятор собирается одновременно с его установкой в систему вентиляции

Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки

Вентилятор собирается одновременно с его установкой в систему вентиляции. Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки.

Вентилятор без встроенного таймера

Самые простые в подключении модели вентилятора без таймера. При этом оптимальной схемой является подключение в ванной комнате через выключатель. Работа под силу даже начинающему мастеру.

Расположение самого выключателя может варьироваться. Его можно установить у входа как снаружи помещения, так и внутри. Главное — обеспечить защиту от попадания влаги.

Для подключения вентилятора рекомендуют использовать трехжильный кабель. Однако один провод не всегда получается задействовать. Во многих простых и дешевых моделях вентиляторов не предусмотрена возможность заземления.

Вентилятор можно как подключать на одну клавишу с освещением, так и на отдельную.

После подключения проводки устройство монтируется в венткороб.

Вентилятор со встроенным таймером

Многие, обустраивая ванную комнату, выбирают для более эффективной работы системы воздухообмена вентилятор с таймером. Однако не все знают, как правильно его подключить.

При необходимости можно самостоятельно провести подключение вытяжного вентилятора с таймером в ванной комнате. Для этого в первую очередь необходимо купить накладную конструкцию, которую можно закрепить на вентиляционном отверстии на стене.

Перед началом монтажа требуется тщательно прочитать инструкцию по применению. Несмотря на то что все вентиляторы, по сути, одинаковые, могут быть нюансы в работе и установке устройства.

Существует несколько схем подключения прибора со встроенным таймером. Оптимальным является применение четырехжильного провода.

В этом случае для устройства монтируется отдельный выключатель, а дополнительная жила, которая обычно используется для заземления, подключается к таймеру.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

  • от лампы;
  • через отдельный клавишный или двухклавишный выключатель;
  • через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.
