Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

• Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
• Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Что представляет собой обвязка

Если вы совсем новичок в делах отопительных, то нелишним будет сначала узнать, что же вообще имеется в виду под термином «обвязка». Собственно, это и есть вся отопительная система, кроме нагревательного котла. Именно от обвязки зависит то, как именно теплоноситель будет циркулировать до всех мест назначения, насколько качественно у него это будет получаться и т. д.

Для всего этого используется несколько элементов:

трубы. Именно они сегодня нас интересуют, да и вообще это один из главных компонентов конструкции. Их внешний вид вы можете увидеть на фото:

Помимо них, также важны фитинги — соединительные элементы, обеспечивающие возможность прокладки трубопровода по нужному маршруту и подключения труб к различному отопительному оборудованию,

• расширительный бак. Необходим для отвода излишков воздуха и воды из отопительной системы,
• радиаторы отопления. Представляют собой стационарные устройства, устанавливаемые в помещениях и обладающие высоким уровнем теплоотдачи,
• байпасы. Строго говоря, это все те же трубы, но предназначены они не для основной циркуляции, а для дополнительной. Байпас представляет собой обходной маршрут. Если вам по какой-то причине понадобилось, например, отключить один из радиаторов, вы можете перекрыть его с помощью запорного вентиля. Если байпаса при этом не будет, то теплоноситель упрется в эту преграду и не пойдет дальше — таким образом, холодными станут все батареи, расположенные дальше ремонтируемой. А при наличии байпаса такой проблемы не возникнет — теплоноситель просто пойдет в обход и успешно доберется до всех следующих целей.

Сердцем любой отопительной системы является нагревательный котел. Именно он отвечает за достижение теплоносителем необходимой температуры. Все перечисленные элементы подключаются именно к котлу, напрямую или с помощью труб.

Помимо уже упомянутого, в обвязке может участвовать и некоторое другое оборудование:

• кран Маевского. Устанавливается на каждый радиатор и в некоторых других местах. Необходим для быстрого и просто выпуска излишков воздуха из системы, что помогает не допускать образования воздушных пробок, препятствующих току теплоносителя. То есть, по сути, это оборудование является вспомогательным, в дополнение к расширительному баку,
• циркуляционный насос. Все системы отопления делятся на две больших категории. В первой из них циркуляция теплоносителя осуществляется естественным путем. Это происходит за счет разницы в плотности холодной и горячей воды. Обустройство такой системы не отличается сложностью, да и экономически довольно выгодно. Но эффективность невысока. Естественная циркуляция может применяться только в небольших домах, поскольку с контуром большой длины она просто не справится — вода будет доходить до дальних радиаторов, будучи уже остывшей. Ко второй категории относятся системы с принудительной циркуляцией. Движение теплоносителя в данном случае происходит за счет работы специального оборудования — циркуляционного насоса. Это позволяет придавать жидкости необходимую скорость и, соответственно, предотвращает ее остывание посреди маршрута,
• манометры и термостаты. Это оборудование необходимо для отслеживания корректности работы отопительной системы в целом и отдельных ее участков в частности. Термостаты отслеживают температуру теплоносителя, а манометры — уровень давления. Соответственно, при возникновении каких-либо неполадок вы можете своевременно их обнаружить, ориентируясь на показатели приборов.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Одноконтурный и двухконтурный котел отопления.

Одноконтурный котел имеет довольно простой принцип работы. Во время установки его подсоединяют к дымоходу. Для нормального функционирования системы достаточно наличия обычной естественной тяги.

Зачастую устанавливают одноконтурные котлы, которые в своей конструкции имеют открытую камеру сгорания, что требует создания определенных условий в помещении.

В процессе своей работы котел использует воздух из помещения. Именно поэтому его следует устанавливать в каком-либо отдельном помещении. Стоит отметить, что при работе одноконтурного котла, скапливаются вредные для организма человека вещества и газы, это основная причина необходимости оборудования комнаты с котлом дымоходом или вытяжкой. Если создать все вышеуказанные условия, то риск взрыва будет исключен, а также обеспечит безопасное использование оборудования.

Двухконтурный котел отопления отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы так же косвенным образом могут нагревать воду. Процесс теплоотдачи у них выполняется во время прохождения теплоносителя через вторичный теплообменник.

Основным отличием двухконтурного котла от одноконтурного, является прямая отдача тепловой энергии воде. Главной особенностью является то, что при расходе горячей воды теплоноситель не подвержен нагреву, к тому же параллельная работа двух контуров исключается. Практика показывает, что режим функционирования котла не принципиален для домов с качественной теплоизоляцией, из этого следует, что с тепловой инерционностью схема отопления будет одинаковой при любом типе обогрева. Внушительный объем горячей воды можно получить, комбинируя одноконтурную конструкцию и нагревательные колонки.

Двухконтурный котел не стоит проектировать в сочетании с системой естественной циркуляции, так как после остановки нагрева теплоносителя движение жидкости быстро прекращается. Процесс вторичного нагрева длится довольно долго, и тепло в радиаторе распределяется неравномерно.

Основным преимуществом схемы является возможность работы в режиме естественной циркуляции. Разгонным коллекторов в данном случае является труба, по которой теплоноситель перемещаются к верхнему розливу.

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16. а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Фото 3: Самостоятельная обвязка твердотопливного котла

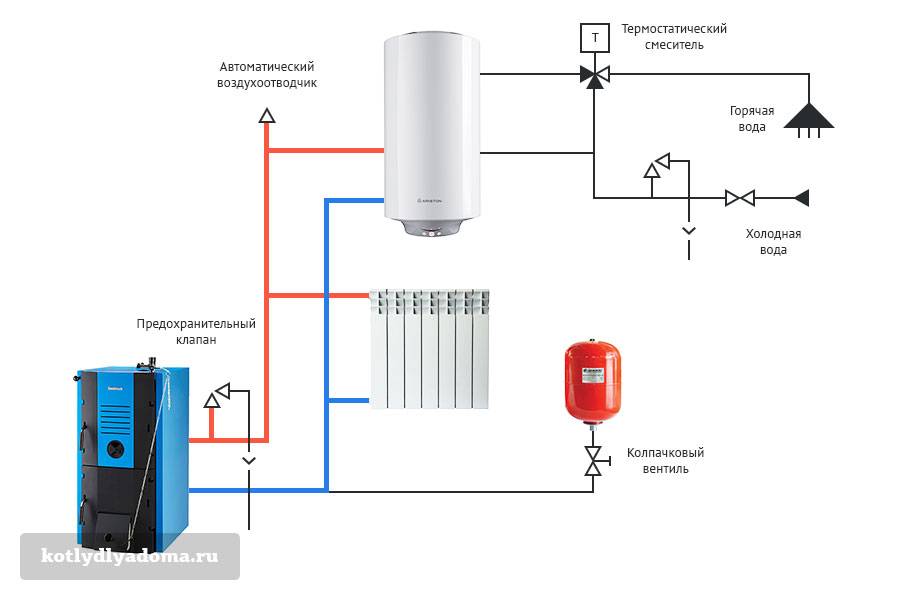

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Насосы сетевые для котельных – роль в отопительных системах

Отопительные системы, в которых теплоноситель циркулирует естественным образом, обрели популярность достаточно давно. Тем не менее, они и сегодня пользуются высоким спросом среди жильцов. Именно такие системы нуждаются в наличии насоса подпиточного для котельной. В таких системах жидкость перемещается за счет законов физики. За основу циркуляции берется разница в плотности и массе холодного и горячего теплоносителя. Помогает в бесперебойной циркуляции жидкость и уклон труб. Общая схема работы таких отопительных систем указана на изображении ниже.

Вместе с тем, даже малейшие погрешности при расчете и установке труб приводят к понижению качества обогрева жилых помещений. Исправить это поможет циркуляционный насос для котла. Этот прибор выполняет несколько важных функций, среди которых необходимо выделить:

• Его наличие позволяет прокладывать трубы без уклона, что значительно упрощает монтаж системы;
• Для установки отопительной системы можно использовать трубы с разным сечением;
• Благодаря разнице температур внутри труб не образуются пробки, которые бы препятствовали свободному передвижению теплоносителя;
• Помещения прогреваются более равномерно, так как жидкость движется на определенной, всегда одинаковой скорости;
• Разница между температурами на входе и на выходе насоса всегда остается минимальной, что позволяет сэкономить определенное количество электроэнергии.

Помимо экономии электроэнергии, наличие насоса позволяет продлить сроки эксплуатации котла и всей отопительной системы. В таких условиях насос работает при определенной мощности, что исключает его перегрев.

Такая система позволяет использовать регуляторы температуры. Установив их на каждом радиаторе, жильцы могут сами регулировать уровень его нагревания. Одно из основных преимуществ применения насоса для котла заключается в возможности поддерживать стабильную температуру в помещениях в тех случаях, если котел или другие элементы системы временно не работают. Еще один большой плюс – это возможность использовать меньшие объемы теплоносителя, чем в системах без насоса.

Дополнительные схемы

Подключение двух котлов в одну систему

И еще одно дополнение, которое непосредственно относится к теме статьи. Всем известно, что подача электроэнергии в загородные дома происходит с периодическими отключениями. Поэтому циркуляционный насос будет выпадать из системы, препятствуя свободному прохождению теплоносителя. Что делать? Выход известен давно — установить байпас, отсекающий насос от контура. Вроде бы простой узел, но он обязательно входит в схему обвязки, поэтому о нем нельзя забывать.

И последнее. В настоящее время в моду входят так называемые комбинированные котлы. Хорошее изобретение, которое помогает использовать два вида топлива, замещающих друг друга. Но что делать тем, у кого уже установлен твердотопливный котел, а иметь запасной вариант очень хочется? Выход один — установить рядом еще один отопительный агрегат, работающий, к примеру, на газе или электроэнергии. А точнее, нужно сделать его основным, а ТТ котел вспомогательным.

В этом случае в трубную обвязку добавляется параллельно установленный агрегат с врезкой в подающий и обратный контур. Обязательно на стыке двух соединений устанавливаются отсекающие вентили или задвижки. Если система автоматизирована, то лучше брать трехходовой клапан.

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

• Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
• После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
• На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
• Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
• «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
• Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
• На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
• Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.
Схема отопления с гравитационным оборотом воды
