Какой приточный клапан выбрать: разновидности клапанов, особенности выбора + обзор лучших брендов

Выбор вентилятора

Если с вентиляционной системой все в порядке – можно приступать к выбору вентилятора

Прежде, чем думать о том, как сделать вытяжку в ванной обратите внимание на само отверстие – размер и его форму. Все потому, что в зависимости от этих данных вы и будете подбирать вентилятор, который помещается в канал.

В магазине вы заметите, что выбор достаточно большой, но что выбрать? Бесшумная вытяжка для ванной комнаты всегда будет стоить дороже самых обычных вариантов, ничего удивительного в этом нет. Здесь решать только вам, ведь для некоторых отсутствие лишнего шума играет очень важную роль при такой покупке.

Вытяжку в итоге нужно будет подключить к сети, для работоспособности. Есть одна небольшая хитрость – вытяжку можно подключить к выключателю света в ванной, чтобы она включалась если кто-то пользуется комнатой, но это не идеальный вариант.

Ничего сложного в этом нет, а результат будет заметным практически сразу, независимо от того установили вы вытяжку с обратным клапаном в ванную или же самый обычный вентилятор.

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

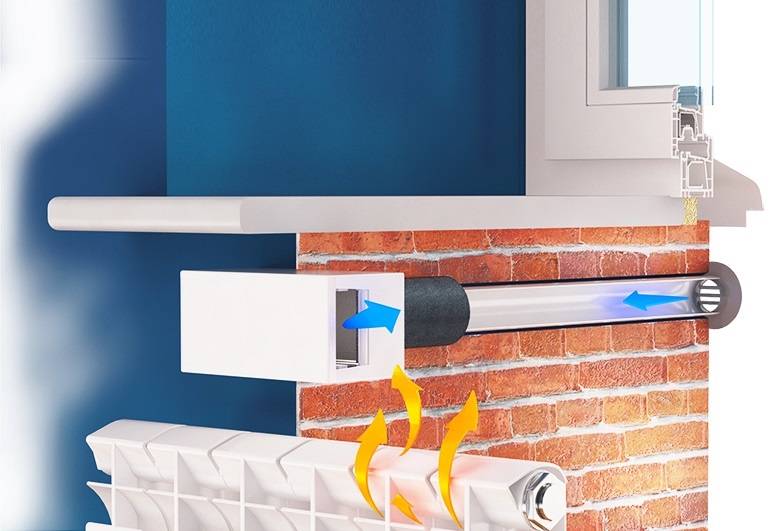

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана:
   1. Внутренний блок установить на планку и защёлкнуть крепежи.
   2. Впускную крышку закрепить саморезами с внешней стороны рамы.
5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

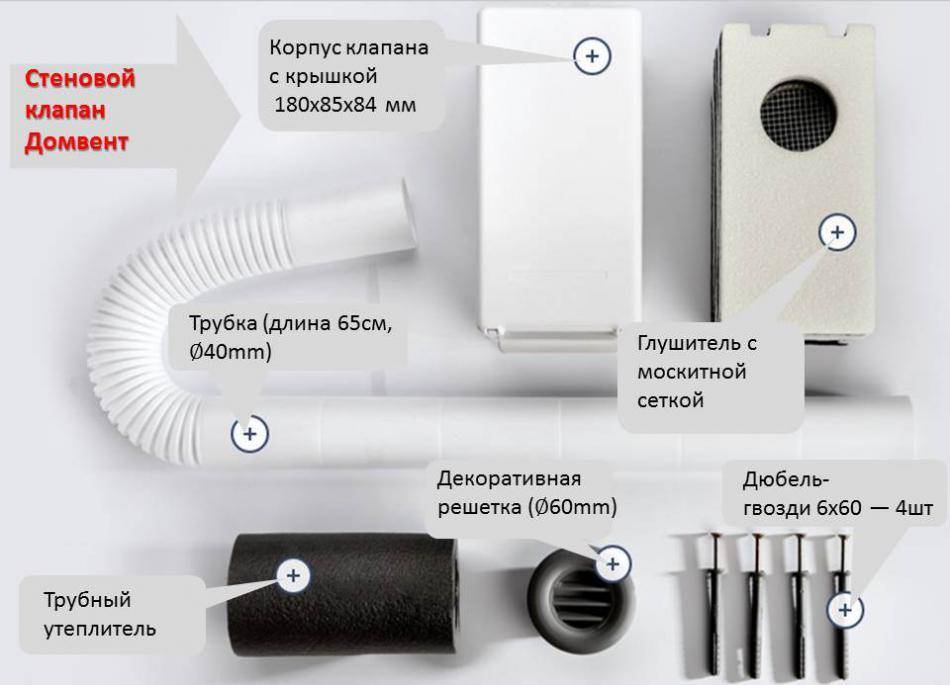

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.
3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками
Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Пошаговая инструкция

Для корпуса берется отрезок пластиковой трубы с сечением 100-150 мм. Больший диаметр использовать нецелесообразно ввиду риска промерзания не только воздуховода, но и стены с внутренней стороны.

Для внутреннего воздуховода, соединяющего наружный и внутренний блоки, можно использовать канализационную трубу диаметром 50-70 мм.

Пространство между трубами заполняется изоляционным материалом. На внутренний воздуховод надевается и фиксируется утеплитель.

Длина воздуховода должна быть на 3-5 мм меньше расстояния между наружным и внутренними блоками. После подгонки длины внутреннего воздуховода и фиксации на нем утеплителя он устанавливается в корпус клапана.

Наружный блок фильтров собирается в следующем порядке: в донышке заглушки делаются отверстия диаметром 10-13 мм таким образом, чтобы получилась решетка, внутрь вкладывается сетчатый элемент, затем губка и фильтр тонкой очистки.

С наружной стороны стены размечаются точки, куда будут устанавливаться дюбеля для монтажа декоративной решетки. Отверстия сверлятся с учетом диаметра дюбелей.

Сборка осуществляется в следующем порядке:

1. в раструб вставляется заглушка с фильтрами и наружным клапаном;
2. внутрь через корпус протягивается трос управления наружным клапаном;
3. на внутренний воздуховод устанавливается утеплитель и фиксируется;
4. внутренний воздуховод вставляется в корпус трубы диаметром 100 мм;
5. собирается внутренний блок устройства.

Готовый пластиковый цилиндр корпуса вставляется в стену под углом 3-5 градусов, чтобы конденсат стекал наружу. После того как клапан устанавливается в отверстие в стене, он фиксируется монтажной пеной.

Внутренний блок клапана будет прикрепляться после того, как пена застынет и станет достаточно прочной, но не ранее, чем через 24 часа после установки.

Внутренний блок монтируют в последнюю очередь

Важно перед тем, как окончательно закрепить его, проверить работоспособность клапана, убедиться, что воздуховод чист и не имеет повреждений

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

• оконные приспособления, имеющие постоянное сечение;
• стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
• стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

• в помещении должна быть исправная вытяжка;
• разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

К плюсам оконных проветривателей относится:

• небольшой размер приспособления, который располагается на створке, не портит интерьер;
• монтаж не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
• при использовании клапана не нарушается звукоизоляция;
• поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
• доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

• мощность стенового проветривателя может достигать 70 кубических метров в час;
• приспособление оснащено фильтром, который очищает воздух;
• монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

• использование вентилятора с электроприводом;
• наличие дополнительной фильтрации;
• обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

• эффективную работу даже при отсутствии исправной вытяжки;
• высокое качество очистки поступающего в помещение воздуха;
• быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Особенности установки

Монтаж приточного клапана практически всех моделей может осуществляться в любом месте внешней стены. Но, рекомендуется устанавливать его в таких местах:

• под подоконником, около радиатора отопления;
• на уровне в две третьи от высоты оконного проема.

Первый вариант более предпочтителен, поскольку зимой воздух будет нагреваться радиатором. Второй вариант тоже удачный, поскольку холодный воздух будет заходить сверху. Пока он дойдет вниз, смешается с имеющимся воздухом и нагреется. В обеих вариантах клапан всегда можно спрятать за шторами, поэтому интерьер не пострадает. Но если все же остаются вопросы по скрытию клапана за шторами, то идеальным вариантом будет изучить готовую инструкцию на портале о шторах и декоре https://shtorydekor.ru/.

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Кроме того, стоит учесть следующие правила:

1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.
