Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Шаг 5: Утепление

Если же вам показалось, что информации недостаточно для того, чтобы перейти к действиям, почитайте вот эту статью или вот эту.

Об утеплении пола рассказывается здесь, а потолка и крыши — здесь.

Советуем почитать еще про утепление и утеплители:

  • Базальтовый утеплитель для бани или натуральный? Какой утеплитель для бани лучше? Обзор самых популярных
  • Выбираем какой утеплитель использовать для бани в парной: чтобы парилка была жаркой и экологичной
  • Ставим сруб или брус? Межвенцовый утеплитель для бани: какой выбрать, какой лучше, природный или современный?
  • Какой выбрать утеплитель для бани на стены изнутри: с фольгой или без? И нужен ли он вообще внутри бани?
  • Деревянные бани: утепление бани из бруса изнутри или снаружи, утепление парной, минеральной ватой или чем еще, и нужно ли оно вообще?Делаем утепление бани из блоков изнутри: пеноблоков, керамзитобетонных, шлакоблока, газосиликатных. Что у них общего и в чем разница?

Монтаж – этапы и особенности

В данном разделе мы на основе изученных видео, фото и литературу создали пошаговое руководство к выполнению схемы установки. Итак, канализация для бани своими руками в основном выполняется в виде двухкамерного септика, поэтому мы и рассмотрим монтаж данного аппарата.

Для того чтоб начать строительные работы, нам нужно знать понятие таких величин, как глубина и количество материалов. Если для вас не составит труда выполнить заливку бетоном, то вы можете обойтись без услуг специалистов. Стоит отметить, что монтаж устройства в целом займет 4 дня, если работа будет производиться четырьмя людьми.

Подготовка котлована

Проводить земляные работы можно специализированной техникой или же вручную. Второму варианту лучше всего отдавать предпочтенье в том случае, если в почве имеются камни или это песчаный тип. Эскалатор желательно использовать во всех остальных случаях. Глубина установки должна зависеть от залегания трубы, по которой слив транспортируется от одной до следующей точки.

Канализация в бане своими руками должна располагаться ниже уровня промерзания грунта. Стоит отметить, что такая глубина минимально должна быть на метр ниже. Расстояние от трубы к септику составляет 80-120 см, что означает минимальную глубину 2,5 метров.

На габариты котлована влияет сток воды, который будет стекать в конструкцию. Стоит отметить, что на данный показатель имеет воздействие частота пользования баней. После окончания данного этапа, выравниваем и бетонируем дно.

Монтаж опалубки

Чтоб возвести опалубку, совсем нет необходимости приобретать новые материалы, так как достаточно будет использовать старые доски. Для этого, их нужно сбить в щитки, которые потом аккуратненько погружаются в котлован. Система утилизации воды может повысить уровень прочности за счет добавления в конструкцию армированной сетки. Для выполнения сетки нужно выбирать сечение проволоки 10-15 см.

Арматурная сетка крепится к опалубке для заливания бетоном. Если особенности схемы укладки предусматривают отсутствие дна, то выполнение армирования является обязательной составляющей процесса. Закрепить опалубку можно при помощи кольев, которые помещаются в яму.

Заливка опалубки

Для создания идеального раствора необходимо смешивание 1 части цемента и двух порций песка или гравия. Процесс бетонирования лучше производить одновременно, но, если такой возможности нет, то заливку можно делать послойно. Чтоб в будущем сток воды не мог просачиваться в почву, нужно утрамбовывать раствор, чтоб он имел плотную консистенцию. Перед началом работ необходима установка дренажной  и входящей трубы, которые будут транспортировать сток по конструкции.

Монтаж перекрытия

Схема монтажа данной конструкции предусматривает использование готовой плиты или создания ее своими руками из бетона. Стоит заметить, что толщина бетонной крышки должна выдержать двух взрослых человек. Также, автономная канализация должна иметь люк, который обеспечит доступ к механизму. Его можно сделать из любого подручного материала, но можно и купить в специальном магазине.

После полной готовности перекрытия приступает к установке колодца фильтрации, который размещается на дистанции 2 метра от септика. Стоит заметить, что труба из отстойника должна укладываться под наклоном в 1,5 метров. Данное требование создаст самотек воды. По окончании этих процессов можно смело приступать к эксплуатации канализации.

Простой или сложный слив в бане своими руками: пошаговое руководство для разных вариантов

Конечно же, проливной пол в бане, то есть, полное отсутствие какой-либо канализационной системы под баней, кроме обычного щебня, это наиболее простое решение и сделать его проще простого, однако недостатков там просто уйма, да и пользоваться подобным сооружением придется только летнее, теплое время года. Давайте же разберемся, как сделать слив в бане своими руками, причем немалую роль в этом будет играть разумность и обдуманность ваших решений, а также и от самого места расположения бани. Причем стоит оценивать все поэтапно, чтобы потом не возвращаться, и не переделывать за собой.

1.      Пол в бане и его устройство: куда будет стекать вся вода

Чаще всего пол в бане рекомендуют делать плотным и жестким, к примеру, отличным выбором станет цементная стяжка, что со всех сторон имеет уклон по направлению к желобу или же сточной трубе.

  • Если таких труб или желобов в вашей конструкции несколько, все они должны сходиться прямиком к дренажному колодцу или же септику, где вода и будет впитываться в грунт.
  • Желоба для подобных конструкций, вопреки досужим разговорам, лучше всего взять из асбестоцемента, ламинированного или же оцинкованного железа, во избежание быстрой коррозии и преждевременной порчи.
  • Если сливной желоб прокладывать меж парной и моечной, то можно будет обойтись и одним каналом, что значительно сохранит время и ресурсы.
  • Лучшие трубы для устройства канализации: слив в баню своими руками
  • Внутренняя банная канализация подразумевает применение пластиковых, достаточно крепких, но безнапорных труб, с толщиной стенки не более трех с половиной миллиметров.
  • Стоит проследить, чтобы все фасонные элементы были в пределах пяти-десяти сантиметров, так будет оптимальнее всего.
  • Не стоит забывать и про уплотнители, причем покупать лучше высшего качества, чтобы потом не пришлось пожалеть.
  • Стоит понимать, что система в идеале должна иметь единственное ответвление, в крайнем случае два или три, но ни в коем разе не больше.

Стоит понимать, что внешние канализационные отводы должны быть сделаны из ПВХ-труб, диаметром приблизительно от пяти сантиметров. Причем проложены они должны быть не выше точки промерзания грунта, иначе ваш водоотвод прослужить ровно до наступления морозов.

2.      Водяной затвор и его отсутствие: выбираем то, что более подходит

Для того, чтобы миазмы канализации не доходили до тех, кто парится в баньке, стоит задуматься об устройстве водяного затвора, то есть специального колена, которое предотвратит попадание загрязненного воздуха в помещения для мытья. Причем есть два варианта, при которых сам затвор можно делать, а можно решить проблему иным методом. Итак, для организации затвора нужно сделать специальный трап, к которому и крепится патрубок, не достающий до дна сантиметров на десять, пятнадцать, что и будет своего рода замочком. Стоящая внутри вода не позволит запаху проникнуть внутрь, чего, собственно, мы и добивались.

Второй вариант не менее эффективен, однако намного более прост в реализации. Причем стоит думать о его реализации еще во время строительства, чтобы максимально облегчить себе жизнь.

Цоколь строения должен быть приподнят кирпича на два-три, тут важно не переборщить, так как легко можно это сделать, а потом проложить дренажную трубку до самого септика или же дренажного колодца.
Внутри помещения, именно к этой трубе следует прикрепить колено так, чтобы его верхняя часть была на парочку сантиметров ниже уровня самого пола.
Далее чаще всего пол засыпают цементно-керамзитовой смесью, после чего делается обычная стяжка, с определенным уклоном, про который нельзя забывать.

Перед заливкой стяжки, в аккурат над сливным отверстием, то есть, фактически, как раз над коленом, укладывают обычный резиновый мячик, который и будет работать клапаном. Проследите, чтобы он удобно ложился в залитую и просохшую стяжку впоследствии, мог свободно выходить из своего «гнезда», и так же возвращаться. Он будет просто пропускать воду, но ложась на свое место предотвратит попадание неприятных запахов внутри помывочной или парной.

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

  • проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
  • Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
  • Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

  • предбанник;
  • парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

  • Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
  • Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Вариант слива в душевой для баниИсточник handbuilder.ru

Виды банной канализации

Построенная баня своими руками, канализация в которой не обладает достаточной эффективностью и качеством, не может функционировать в оптимальном режиме. Для того чтобы определиться с различными вариантами изготовления водослива, следует учесть, что канализация в бане может быть нескольких типов.

В частности, это может быть канализация:

  • напорного типа;
  • безнапорная;
  • элемент централизованной системы.

Факторы, определяющие выбор конкретной системы, это:

  • конструкция банной постройки;
  • интенсивность использования бани;
  • характер почвы на участке, где будет возведена баня;
  • допустимый уровень затрат;
  • наличие системы центральной канализации.

Проще всего устраивается канализация в бане своими руками, схема которой относится к группе активных или пассивных сливных устройств, подключаемых к единой системе.

Система напорной канализации обычно обустраивается в банях или саунах, возведенных ниже верхнего уровня почвы, например, в цокольном или подвальном помещении. Для нее монтируется система труб, через которые вода после использования сливается в отстойник, а затем в очистительную емкость.

Очистную емкость под канализацию для бани своими руками можно изготовить из пластика или нержавеющей стали. Для организации циркуляции воды в системе такого образца используется насосная станция (компактная). Помимо этого канализация напорного типа может быть подключена к внутридомовой системе с последующим выводом в подвальное или полуподвальное (цокольное) помещение.

Напорная канализация для бани обладает достаточной долговечностью, быстро и просто монтируется и обслуживается легко и без лишних затрат. К недостаткам такой схемы можно отнести необходимость насоса специальной конструкции, а также дополнительного электроснабжения и электропотребления.

Трубы для безнапорной канализации устанавливаются под уклоном в направлении отстойного резервуара. Благодаря этому использованная вода стекает в отстойник самотеком без дополнительных усилий и применения техники.

Безнапорная канализация для бани обладает такими положительными качествами, как:

  • несложная установка;
  • низкая себестоимость материалов и работ;
  • высокая эффективность при соблюдении всех инструкций и технологий;
  • простой уход в процессе использования.

Чтобы использование канализации безнапорного типа не вызывало проблем, необходимо предварительно внимательно изучить качество грунта и характер рельефа на выбранном участке.

При наличии в населенном пункте, где будет строиться баня, центральной канализационной системы, слив лучше всего подключить к ней, особенно если расстояние от банного помещения до центральной канализационной системы достаточно невелико для обеспечения необходимого уклона подводящих труб.

Кроме этого, при наличии централизованного коллектора с очистными сооружениями может быть смонтирована и канализация в бане с туалетом своими руками. В любом случае подключение следует обязательно согласовать с поселковой администрацией.

При подключении к коллектору можно использовать и напорный, и безнапорный вариант канализации. Основное отличие в этом случае состоит в том, что вода после использования будет вначале поступать общесистемный резервуар. Это повышает эффективность подсоединения и заметно упрощает его. Ведь индивидуальные отстойники и септические резервуары устанавливать не нужно, и решение вопроса как сделать канализацию в бане своими руками значительно упрощается.

Достаточно распространенные небольшие бани достаточно оснастить самой простой канализацией. Основной принцип ее обустройства заключается в создании дренажного колодца. Вода после использования через него будет уходить непосредственно в грунт.

Выбор породы дерева

Какая доска лучше для пола в баню?

Последняя характеристика особенно важна в парилке, где под действием перегретого пара при достаточно высокой температуре смолистые вещества выделяются из древесины и вдыхаются человеком. В связи с этим опасность для организма представляют некоторые хвойные породы дерева, содержащие большое количество смол.

1. Лиственница. Относится к хвойной породе и обладает высокой прочностью и плотностью. Эфирные масла, содержащиеся в древесине, способны оказывать лечебное воздействие, особенно при нарушениях сердечно-сосудистой или иммунной системы. В структуре присутствует природный антисептик, обеспечивающий борьбу с микроорганизмами, вызывающими гниение. Смолистые вещества активно выделяются в первое время, но в дальнейшем они прекращают испаряться. Один из главных недостатков – высокая стоимость материала.

2. Дуб. Эта порода имеет уникальную прочность, стойкость к воздействию повышенной температуры и влаги, но её используют, как правило, в виде отделочного материала. Дубовые доски для пола не находят широкого применения из-за повышенного удельного веса, сложности в обработке, склонности к растрескиванию при перепадах температур.

4. Сосна. Основные положительные свойства: низкая стоимость, простота обработки. Правильно проведенная сушка древесины позволяет исключить риск растрескивания и деформации. Главный недостаток: низкая стойкость к гниению. В сосновых изделиях активно развиваются грибки и различные микроорганизмы. При решении вопроса, какой доской стелить пол в бане, сосновые половицы чаще всего отвергаются. В то же время сосна широко применяется в качестве лаг, промежуточных и опорных элементов деревянного пола.

5. Липа. Классическая русская баня основывалась всегда именно на этой породе дерева. Она обладает лечебными свойствами, а текстура создает своеобразный декор. В качестве напольной доски её использование ограничивают такие отрицательные стороны, как низкая теплоемкость (достаточно холодная поверхность) и высокая склонность к гниению, что требует тщательной обработки.

6. Осина. Она во многом аналогична липе. Имеет сравнительно низкую стоимость и проста в обработке. Главный недостаток: начинает темнеть при воздействии высокой температуры.

Выбор необходимых материалов

Перед тем, как сделать надежную канализацию для бани, необходимо выбрать качественные элементы трубопровода.

Для прокладки внутренней и наружной сети на современном рынке представлено несколько видов труб.

Основные среди них:

Чугунные – такие трубы долговечные, но при этом тяжеловесные, а потому крайне неудобные в монтаже. Цена на них довольно высока.

Асбестоцементные – недорогие изделия, эксплуатационные параметры которых уступают пластиковым и чугунным аналогам. За счет того, что они имеют шероховатую, имеющую множество мельчайших углублений внутреннюю поверхность, их не стоит задействовать при обустройстве безнапорной системы.

При прокладке автономной канализации на загородных участках наибольшее распространение получили именно пластиковые трубы.

Для бани с парной при прокладке магистрали самотечной системы допускается задействовать трубы D 100-110 мм, а для подключения сантехники к магистрали – трубы D50 мм

Они выпускаются с раструбами и без них. Для упрощения монтажа длинномерных изделий к ним выпускаются фитинги и другие фасонные элементы.

Для прокладки горизонтального трубопровода в стенах постройки выбирают трубы серого цвета D110 см, для вертикальных отводков при монтаже приемников – трубы D50 мм и D110см.

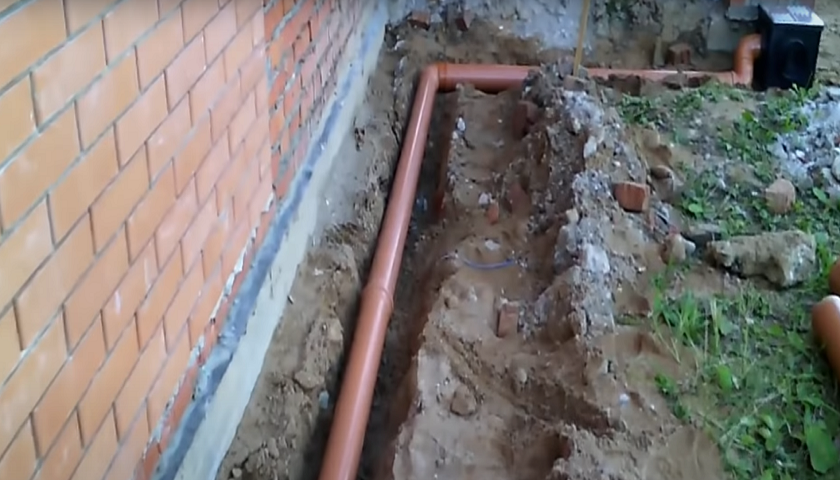

При прокладке наружного трубопровода – ПВХ трубы желто-красного цвета такого же размера. Для состыковки элементов разного диаметра задействуют переходники.

Подготовка к установке трапа

После того как была проведена проверка состояния деревянного пола, найдено оптимальное место для установки трапового слива, обязательно выверяют схему расположения канализационных труб.

Из-за очень маленькой высоты водяного столба трап в условиях бани оказывается очень чувствительным к углу наклона сливной канализационной трубы. Настолько, что многие мастера стараются проверить работоспособность траповой системы еще до монтажа утеплителя и половиц.

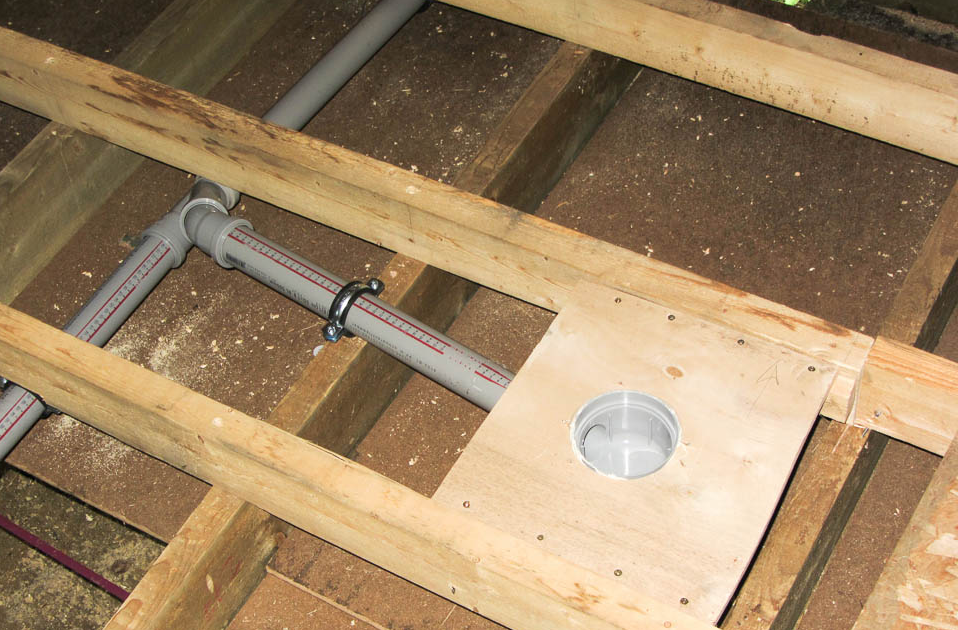

Для этого на собранных лагах сбивают коробку из планок, в которую устанавливают корпус трапа. К выводному фланцу подключают канализационные трубы.

Заливая небольшое количество воды, можно очень просто найти оптимальное расположение труб сливной системы в подполе бани. Место расположения коммуникаций фиксируют, оставляют собранным на лагах вывод канализационной трубы, а сам трап демонтируют и возвращаются к нему после настила половиц.

Состав канализационной системы

                Устройство сети включает в себя две основные части:

  • внутренняя. Представляет собой все трубы, сливные элементы и гидрозатвор, расположенные под стенами бани;
  • наружная. Это система труб или открытых лотков, обеспечивающая транспортировку стоков в точку сброса.

Как правило, воду в бане сливают
прямо на пол. В центре устанавливают специальный элемент — трап. Это род
приемной воронки с сифоном. Он образует гидрозатвор для канализации в бане, исключающим
появление в помещении дурных запахов. Трап соединяется с канализационной
трубой, которая выходит за пределы постройки и соединяется с наружным участком
системы. Это может быть штатный переход одного трубопровода в другой, или слив
воды в открытый лоток. Завершающим элементом является приемный резервуар или
магистральная канализационная линия.

Для организации отведения стоков
иногда устраивают специальное углубление — приямок. Он нужен, если из-за
низкой высоты пола нет
возможности разместить элементы слива. Такая ситуация часто возникает при
сборке канализации в уже использующихся банях. Пол разбирают, делают
углубление, в котором свободно располагаются трап и пластиковый лоток канализации в бане. Если
высоты пола над уровнем грунта хватает, приямок не делают. Как правило, для
размещения элементов достаточно 20-30 см.

Устройство дренажного колодца

В наружных канализационных системах для бани на даче или дома можно устраивать дренажные колодцы в том случае, если баня имеет небольшие размеры, и в ней периодически моются всего несколько людей. Данный вариант дренажной канализации для бани считается лучшим потому что здесь нет надобности возводить какие-то сложные водоотводящие системы, а для отвода стоков можно вполне обойтись их дренированием в землю через вырытый за баней колодец.

Фото: дренажный колодец возле бани.

Фото: типовая структура дренажного колодца.

Такая канализация позволит осуществлять качественный отвод стоков из бани. Для того чтобы правильно организовать устройство дренажного колодца для канализации своими руками на даче или дома, следует выполнить ряд работ:

  • Сначала нужно вырыть сливную яму под колодец нужной глубины. Дно колодца должно быть ровным, его нужно будет обработать глиной, слой которой в толщину должен достигать около десяти сантиметров.
  • Далее в дренажный колодец нужно засыпать песок и гравий, слой засыпки должен составлять примерно полметра.
  • Дно вырытой траншеи тоже нужно будет обработать глиной, в результате у вас должен образоваться желоб, имеющий ровную поверхность, его сточный уклон должен составлять примерно три градуса.
  • Поверх глины засыпают дренажную засыпку, которая состоит из песка и щебня.
  • Поверх созданного дренажа надобно засыпать землю, потом её хорошо утрамбовать.
  • Независимо от того, что из помещения бани вытекает тёплая вода, канализационную трубу будет лучше всё-таки хорошо утеплить, это гарантирует что зимой даже в самые сильные морозы сточные воды не замёрзнут.

На фото показан вариант утепления канализационной трубы.

Нужно отметить, что такой вариант устройства канализации рядом с баней своими руками является одним из лучших и нетрудозатратным, к тому же дренажная канализация у вас дома при надлежащем за ней уходе будет исправно работать очень долгое время.

Важно: чтобы дренажная канализация в бане на даче или дома функционировала эффективно и долго, потребуется время от времени песчано – гравийную засыпку очищать от скопившихся там загрязнений
