Канализация в квартире своими руками: правила внутренней разводки и монтажа

Внутренняя разводка

Внутридомовую канализацию собирают таким образом, чтобы самой нижней её точкой было место вывода трубопровода наружу. Чтобы не ошибиться с углом наклона, можно начать сборку именно от этой точки.

При наличии проекта порядок подключения неважен, но необходимо строго следовать правилам выполнения внутренней разводки:

  • Каждому прибору и функциональному участку трубопровода требуется труба соответствующего диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для всего остального достаточно 3,2 см, но если к одной трубе одновременно будут подключены несколько приборов, её диаметр должен быть не менее 7,5 см.
  • Так как сточные воды движутся по трубам самотёком, необходим уклон трубопровода 2-3 см на погонный метр.
  • Соединение труб должно быть герметично и не препятствовать свободному току жидкости: трубы соединяются по потоку, в месте стыка не должно быть шероховатостей и заусенцев.
  • Следует избегать прямых углов, так как именно в них чаще всего образуются засоры. Для выполнения поворота лучше использовать несколько колен с меньшими углами.
  • Необходимо предотвратить обратный подсос из канализации и проникновение неприятного запаха в дом. Для этого на патрубок каждого сантехнического прибора устанавливают сифон или S-образно изогнутую трубу, выполняющую функцию гидрозатвора.
  • Если в доме несколько этажей и на каждом из них имеется сантехника, следует оборудовать общий стояк.
  • Унитазы устанавливают ближе других бытовых и сантехнических приборов к стояку.
  • Узлы трубопровода нельзя выполнять в местах прохождения стен или перекрытий.
  • Отверстия для прохождения труб через стены и перекрытия вырезаются с запасом, желательно вставить в них специальные гильзы или отрезки более широких труб.
  • Места подключения к стояку и повороты трубопровода оснащаются тройником с ревизионным окошком, закрытым заглушкой. Через эти окошки в дальнейшем будет проводиться очистка труб в случае засорения.
  • Стояк располагается максимально близко к месту вывода канализации наружу.

Рекомендуем ознакомиться: Как изготовить и установить теплообменник (экономайзер) для дымохода своими руками

Вывод трубы из дома выполняется следующим образом:

  • Во-первых, в фундаменте или цоколе дома проделывается или оставляется в ходе строительства отверстие диаметром 13-16 см.
  • Во-вторых, в это отверстие вставляется гильза, вдоль стенок которой прокладывается утеплитель.
  • В-третьих, через утеплённую гильзу протягивается труба, которую внутри дома соединяют с остальной внутренней канализацией.

Фановая труба

В доме, имеющем несколько санузлов или бассейн, объем одновременно поступающих в канализацию сточных вод может быть настолько велик, что в трубопроводе произойдёт разрежение – снижение давления. Вследствие этого водяная пробка, находящаяся в сифонах, уйдёт в трубопровод. Соответственно, исчезнет гидрозатвор в унитазе, ванне, раковине и другой сантехнике и запахи канализации попадут в дом.

Чтобы таких неприятных происшествий избежать, канализацию оснащают фановой трубой – специальной канализационной вентиляцией. Она обеспечивает отвод газов из трубопровода и воздухозабор в случае образования разрежения в трубах.

Если в доме оборудован стояк, его достаточно продлить вверх и вывести на 30 см над кровлей. Фановую трубу можно вывести и через стену, сделав отвод от стояка или нижней части трубопровода вверх, а затем в сторону стены при помощи двух колен по 135 градусов или гофрированной трубы. В этом случае уличную часть фановой трубы монтируют вертикально вверх как можно выше, чтобы газы из канализационной сети уходили в атмосферу. Навершие фановой трубы частично закрывают насадкой-зонтиком.

Выбор материала

Трубы пластиковые канализационные

Канализация в квартире монтируется из пластика, с чугунными трубами работать сложнее. Используются полимерные трубы трех видов: поливинилхлоридные, пропиленовые и полиэтиленовые. Эти изделия похожи по внешнему виду и свойствам:

  • гладкая поверхность, на которой не накапливаются отложения;
  • прочность, стойкость к коррозии;
  • легкий вес;
  • долговечность;
  • монтаж не требует сварки.

Переходники на канализационные трубы

Для соединения труб необходимы специальные элементы: отводы, тройники, переходы с металла, манжеты. Лучше приобретать весь необходимый материал от одного производителя, это гарантирует точность совпадения всех диаметров. Герметизация стыков потребует силиконовой смазки, ее также покупают заранее. Итак, для работы нам будут нужны:

  • пластиковые трубы диаметром 50 и 110 мм;
  • фитинги;
  • уплотнительные манжеты;
  • хомуты из пластика, выбранные по сечению труб;
  • ревизионный люк, который устанавливается на общий стояк;
  • силиконовый герметик.

Инструменты:

  • перфоратор;
  • болгарка;
  • молоток;
  • ножовка;
  • зубило;
  • разводные ключи различного размера.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

  • Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
  • Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
  • Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
  • Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
  • Независимо от способа соединения труб места стыковки необходимо обезжирить.
  • Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
  • Соединение элементов трубопровода выполняется по потоку.
  • Не допускается расположение стыков внутри стен и перекрытий.
  • Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

  • установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
  • устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Схема разводки

  1. Чем различаются тройниковая и коллекторная разводки водоснабжения?

Тройниковая предполагает последовательное подключение точек водоразбора к общей трубе. В случае коллекторной (лучевой) разводки каждый прибор подключается к общему коллектору собственной подводкой.

Последовательная и коллекторная разводки

  1. Какая разводка практичнее?

Если забыть про большую материалоемкость и необходимость скрытой разводки большого количества труб — коллекторная. Она снимает проблему падения напора на всех приборах при разборе воды через один из них.

Если вы откроете кран холодной воды на кухне, из ванной не донесется полный горечи и боли крик ошпаренной кипятком супруги.

Коллектор водоснабжения

Видео в этой статье более наглядно познакомит вас с тем, как выполняется разводка водоснабжения квартиры.

Первый этап – планирование

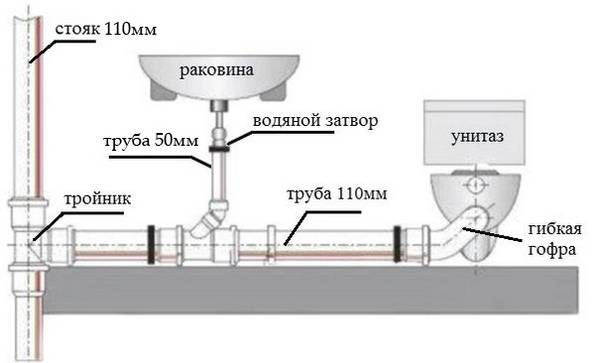

Схема канализации квартиры

Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:

  • места расположения сантехнических приборов: унитаз, раковина, душевая кабина, ванна, посудомоечная машина, биде;
  • длина и диаметр труб;
  • расстояние от стен до сантехники и труб;
  • расположение стояка;
  • диаметр сифонов для подключения раковины и ванны;
  • количество соединительных элементов (фитингов);
  • угол наклона системы;
  • расположение ревизионных точек.

Канализационные трубы

Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:

  • для стояка сечение – 110 мм;
  • для унитаза – 110 мм;
  • для ванны, мойки и других приборов – 50 мм.

Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.

Проведение расчетов

Расчетный этап в составлении схемы разводки канализации является первостепенным. Стоит знать, что малейшее допущение ошибок при расчетах способно сыграть злую шутку с хозяевами квартир и в новосторойке, и во вторичном доме. Поэтому стоит быть особенно внимательными.

В плане прокладки труб должны фигурировать такие данные:

  • Место установки центрального стояка в квартире и его протяженность в метрах.
  • Точки ввода труб канализации/водопровода от кухни и ванны в стояк.
  • Размеры помещений ванны, кухни и других вспомогательных территорий, в которых будут установлены сантехнические приборы.
  • Точки расположения все приборов и оборудования, работающих с водой. Здесь же нужно указать расстояние их до стен и сами размеры техники.
  • Длины всех труб от каждого из приборов и места установки соединительных фитингов.
  • Место монтажа вакуумного клапана (гидрозатвора) для надежной вентиляции канализационной системы.
  • Также в схеме должны быть указаны диаметры всех труб коллектора на каждом из участков.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Зоны ответственности

  1. Кто отвечает за состояние канализации и водоснабжения в квартире?

Подводки ХВС, ГВС и внутренняя канализация в квартире — частное имущество владельца жилья и полностью находится в зоне его ответственности. Стояки — общедомовое имущество. Все связанные с ними неисправности устраняются управляющей компанией за свой счет (точнее, их обслуживание входит в квартплату).

Находящиеся у вас в квартире стояки являются общим имуществом жильцов дома

Граница зон ответственности проходит:

  • В случае водопровода — по присоединению вентиля на подводке к отводу от стояка водоснабжения;
  • В случае канализации — по раструбному соединению между гребенкой (внутриквартирной разводкой) и тройником или крестовиной на стояке.

Общие сведения

Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.

Наклон напрямую зависит от сечения используемой трубы:

  • 1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы.
  • 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
  • 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
  • 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.

На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.

Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.

Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.

Фиксируя канализационный стояк, стоит соблюдать следующие правила:

  • 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
  • 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
  • 3.Полухомутами укрепить центральную трубу.

Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.

Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.

Выбираем трубы для внутридомовой канализации

Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.

Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.

Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.

Каждый из видов пластика имеет свои особенности и температуру эксплуатации:

МатериалТемпература эксплуатацииОсобенности

полиэтилендо 50 градусовнеустойчивы к ультрафиолету
полипропилендо 80 градусовлегко деформируются при механическом воздействии
поливинилхлориддо 40 градусов, при кратковременном воздействии – до 80 градусоврастягиваются при продолжительном контакте с горячей рабочей средой

Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.

Подключаемые приборыДиаметр трубы

мойка, стиральная машина, бидеот 32 мм
душевая кабина, ванна, кухонная мойкаот 50 мм
два и более прибора одновременно0т 75 мм
унитаз, стоякот 110 мм

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

  1. Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
  2. Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
  3. До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
  4. Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
  5. Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
  6. Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
  7. Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
  8. Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
  9. Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
  10. После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

Нормативные требования

  1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

  • Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
  • Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

  • Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
  • При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
  • При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

  • Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
  • Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

  • Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
  • Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
  • Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

  • Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
  • Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

  • На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
  • Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
