Аварийная защита водяного калорифера
Водяной калорифер замораживается за считанные секунды — образуется ледяная пробка, поток останавливает и все — разрыв трубопровода. А давление в системе 8 Bar.
Для защиты водяного калорифера от замораживания нужно:
- обеспечить постоянный поток теплоносителя через калорифер с определенной скоростью и предусмотреть источник бесперебойного питания
- контролировать температуру воды на выходе из калорифера
- контролировать температуру воздуха после калорифера
- предусмотреть систему аварийного перекрытия воздушного потока через калорифер
- запуск калорифера возможен только на прогретой системе
- остановка калорифера возможна только после перекрытия воздушного потока
Все эти функции берет на себя Контроллер.
Дополнительно с Контроллером желательно реализовать полностью независимую систему аварийной защиты от замораживания, которая срабатывала бы за несколько секунд. Датчики температуры воды и воздуха для этого не годятся — у них задержка показаний достигает нескольких минут.
Единственный действенный способ — это контроль температуры воздуха после калорифера капиллярным термостатом. Трубка термостата укладывается так, чтобы перекрыть всю площадь калорифера. Поток через калорифер будет неоднородным. В одном углу +15 °C, а в другом +5 °C
Особенно внимание нужно уделить месту, где сделан выход воды из калорифера — там самая большая вероятность заморозить.
Нормально замкнутый сухой контакт из термостата подключаются к аварийному выходу Контроллера и к дополнительному реле.
Если срабатывает защита, то параллельно с передачей сигнала на Контроллер, независимо от последнего, выключается приточный вентилятор и закрывается воздушная заслонка. Одновременно с этим, Контроллер максимально открывает трехходовой водяной кран и увеличивает подачу теплоносителя через калорифер
Проблема в том, что если калорифер уже разморожен — то вода пошла из системы, а вас, например, нет дома.
Так что в дополнение еще нужно поставить систему защиты от протечек с датчиками в воздушном канале, которая перекроет всю систему подачи теплоносителя.
Установка и эксплуатация
Когда оборудование выбрано, нужно знать, как правильно выполняется его монтаж. Конечно, саму работу выполняют профессионалы, но контролировать их действия совершенно необходимо. Подбирая место для установки кондиционера, нужно ориентироваться на такие требования, как:
- предельный уровень шумоизоляции от жилых и производственных помещений;
- поддержание температуры минимум +10 градусов (либо же усиленная теплоизоляция внутреннего блока);
- приблизительно одинаковая длина всех вентилирующих каналов (в противном случае по воздуховоду будут возникать более или менее сильные перепады температуры).
Дальше надо разобраться с тем, какой воздуховод лучше. Если на первом месте стоят соображения минимальных воздушных потерь, надо отдавать предпочтение круглым трубам. Но они поглощают избыточное место. В бытовых условиях наилучшим выбором потому оказываются прямоугольные воздуховоды. Чаще всего их прокладывают в промежутке от чернового до лицевого потолка, и делать это надо до установки самого кондиционера.
Когда планируется только охлаждать воздух летом, оптимальным выбором становятся трубопроводы из полимерных материалов. Если же потребитель собирается еще и прогревать комнаты зимой, предпочтение надо отдавать стали. При этом следует также смотреть, чтобы размер трубы совпадал с габаритом патрубков, устанавливаемых на внутренней части кондиционера. Необходимо продумать, где поставить настенные решетки. Они должны эффективно сдерживать любую грязь, и при этом не должно быть помех движению воздуха от любых предметов в комнате.
Все воздуховоды нужно делать только из совершенно несгораемых материалов. Гибкий гофрированный трубопровод – не самое хорошее решение. Он будет провисать на свободных участках, а везде, где будут появляться крепления, появится сильное сжатие. В результате нормальное аэродинамическое сопротивление обеспечить невозможно. Как диффузоры, так и решетки должны рассчитываться на движение воздуха на предельном режиме со скоростью не более 2 м/с.
Если поток станет двигаться быстрее, неизбежен сильный шум. Когда из-за сечения или геометрии трубы невозможно применять подходящий диффузор, надо исправлять ситуацию при помощи адаптера. Там, где линии подачи воздуха разветвляются, участки с пониженным внутренним сопротивлением оснащают диафрагмами. Это позволит ограничивать движение воздушных потоков по мере необходимости и обеспечивать требуемый баланс. Иначе слишком много воздуха будет направляться в места с низким сопротивлением. Очень длинные воздуховоды требуют установки ревизионных люков. Только с их помощью и можно производить периодическую чистку от пыли, грязи. Когда каналы прокладываются в потолках или перегородках, сразу монтируют легко убирающиеся элементы, обеспечивающие быстрый и легкий доступ.
Обслуживание подразумевает:
- очистку поддонов, куда стекается конденсат;
- очистку (по мере необходимости) трубки, по которой этот конденсат течет;
- дезинфекцию всех компонентов, соприкасающихся с жидкостью;
- измерение давления в холодильной магистрали;
- очистку фильтров;
- удаление пыли из воздуховодов;
- очистку декоративных лицевых панелей;
- очистку теплообменников;
- проверку работоспособности моторов и управляющих плат;
- поиск возможных утечек хладагента;
- очистку вентиляторных лопастей;
- удаление грязи с корпусов;
- проверку исправности электрических контактов и проводки.
О том, как правильно ухаживать за канальным кондиционером, смотрите в следующем видео.
Этапы монтажа
Инвертор с забором воздуха с улицы и его очищением устанавливается в несколько этапов. Для работы потребуются инструменты, а также различные расходные детали в виде крепежей. Обычно они входят в комплект с устройством, но при необходимости их несложно докупить:
- В первую очередь всегда устанавливается внешний модуль, при этом он должен находиться на уровне ниже подоконника. Желательно сразу определить точку крепления так, чтобы внутренняя часть и внешняя находились ближе друг к другу.
- Чтобы соединить модули между собой, в стене проделывается специальное отверстие под межблочную трассу. Предварительно стоит убедиться, выдержит ли поверхность сверление и другие работы.
- Блок должен устанавливаться строго в горизонтальном положении, иначе из него будет течь конденсат, а также функционирование нарушится, что может привести к поломкам и необходимости ремонта.
- Когда блоки соединены между собой, к внутреннему модулю подсоединяются медные трубки и кабели питания, согласно схеме, указанной производителем в инструкции. Во время фальцовки гаек нельзя их перетягивать слишком сильно, иначе трубки могут повредиться, нарушив герметичность, что приведет к утечкам охлаждающего вещества.
- Систему подготавливают к работе, проводя вакуумизацию при помощи специального насоса, чтобы убрать воздух и лишнюю влагу. Затем закачивают охладитель. Если все в порядке, то проводится серия тестов и наладочных работ, после чего кондиционер может использоваться в нужном режиме.
Кондиционеры с приточной системой
Пример реализации системы вентиляции и канального кондиционирования
Далее представлен наиболее часто реализуемый вариант подачи воздуха с улицы через канальный кондиционер. Объект — городская квартира в двух ярусах. На проекте — один из этажей. Три листа, выдержки из проекта:
Проект небольшой приточно-вытяжной вентиляции в квартире
Проект канального кондиционера в квартире
Общий план вентиляции и кондиционирования квартиры
Если присмотритесь, то видно, как «зелёная» (подача воздуха) линия воздуховода помимо окончания потолочными диффузорами заходит в адаптеры канальных внутренних блоков. Это и есть ответ на самый популярный запрос об объединении систем в одно целое.
Ниже пара фотографий с данного объекта, то как он был реализован (первый этап). Воздуховоды без тепловой изоляции — это забор воздуха, который предстоит охладить и раздать по помещениям. На внутренних блоках — адаптеры, к которым и подключаются сами воздуховоды.
Место подключения воздуховода к адаптеру
Воздуховод вентиляции заведён в адаптер
Система воздуховодов вентиляции квартиры
Адаптеры для крепления декоративных решёток
Фотографий со второго этапа пока нет, но то, как обычно выглядит объект после окончания ремонта — на паре фотографий ниже:
Не ломайте голову, не ищите «модель с подачей свежего воздуха». Просто сформулируйте ваше техническое задание, скиньте планировочные решения, наши менеджеры отдела вентиляции смогут подготовить для вас адекватное предложение, попытаются реализовать ваши идеи при наличии технической возможности. Штатные проектировщики, менеджеры объектов, квалифицированные монтажники и собственный сервисный центр: вся структура задействована для успешной реализации объекта практически любой сложности.
Возврат к списку
Фирмы по обслуживанию кондиционеров канального типа: где заказать монтаж и его цена
В подавляющем большинстве случаев услуги по установке, профилактическому и ремонтному обслуживанию канальных кондиционеров предлагают поставщики оборудования. Как правило, средняя стоимость установки сплит-системы канального типа находится в районе 10 тысячи рублей, однако в определенных случаях стоимость данной услуги может существенно изменяься.
Область применения
Наиболее часто сплит-системы подобного типа применяют в помещениях с большим объемом, или там, где нежелательно, чтобы внутренний блок был на виду.
В основном канальные кондиционеры превышают по мощности традиционные климатизеры, и потому применяются в производственных помещениях, административных зданий, конференц-залов, офисов и крупных магазинов.
Сплит – системы способны не только обновлять атмосферу, но ионизировать и увлажнять воздушную среду, а используя функцию добавления свежего воздуха, можно обеспечить мгновенную свежесть и чистоту воздуха в помещении.
Особенности монтажа
Монтаж канальных кондиционеров выполняется последовательно, начиная с наружного блока. В зависимости от крепежа, устройство может монтироваться на стеновых кронштейнах болтовым соединением. А также их устанавливают на специально изготовленной площадке из профильного материала.
Внутренний и внешний блоки для перемещения хладагента в жидком и газообразном состоянии соединяются между собой медными трубками, которые прокладываются в теплоизоляционных рукавах. Подразумевается, что для прокладки коммуникационных труб и кабеля, предварительно в стене делаются соответствующие отверстия.
Установка подобных сплит-систем требует в дополнение монтаж блока внутри и проведение воздуховодов значительной протяженности, чтобы обеспечить надлежащее обслуживание помещений. При этом надо учитывать меры противопожарной безопасности: так, в производственных помещениях, где может быть загорание, в качестве воздуховодов применяются только оцинкованные изделия.
Диаметр таких труб подбирается исходя из характеристик оборудования и размера помещения. Главная трудность при установке канального кондиционера, это монтаж воздуховодов по выработанной схеме с учетом направления и движения воздуха. Как правило, их прокладывают по потолку, и для размещения требуется от 15 до 25 см потолочного пространства.
По этой причине подобные воздуховоды монтируют в зданиях с высокими потолками, а внутренние блоки – в подсобных комнатах, где высота потолка не важна. И к нему предусматривается открытый доступ для обслуживания техническим персоналом. В квартирах кондиционеры канального типа применяются редко из-за относительно низких потолков.
Как выбрать настенную сплит-систему с приточной вентиляции
Прежде всего необходимо определиться с основными параметрами здания:
- объем помещения;
- тип помещения: спальня, гостиная, кухня, офис;
- климатическая зона, максимальная и минимальная годовая температура;
- качество уличного воздуха;
- необходимость объединения нескольких внутренних и одного внешнего блока.
Исходя из этих характеристик, выбирают следующие параметры устройства:
- тепловая мощность (на охлаждение и на обогрев);
- производительность воздухообмена;
- наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).
Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.

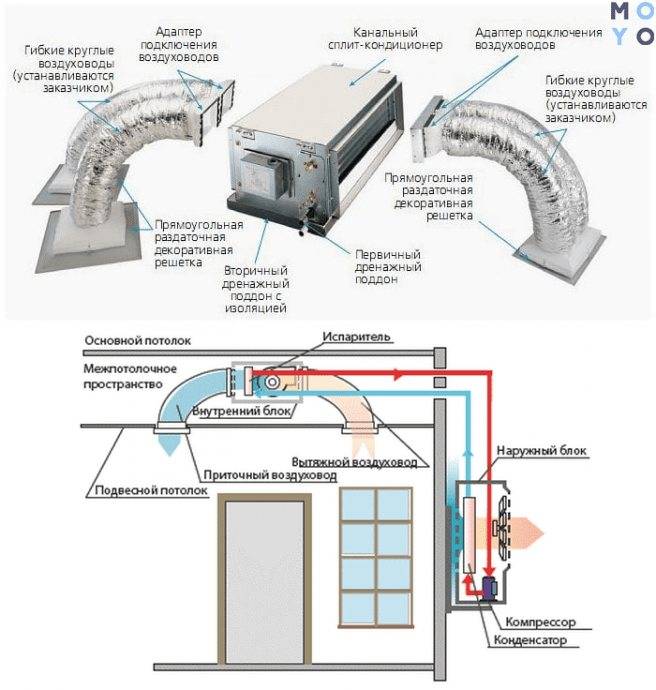

Элементы конструкции
Во внешнем блоке находятся все основные узлы холодильного агрегата, нужные для бесперебойной работы кондиционера. К ним относятся компрессор, устройства дросселей и теплообменник конденсатора с вентилятором для его охлаждения.
При охлаждении атмосферы образуется много влаги и для удаления ее в некоторых моделях установлен дренажный насос. Холодный воздух всасывается снаружи, проходит фильтрацию от попадания посторонних частиц и пыли и нагревается.
Для обеспечения бесперебойной работы, во внешнем блоке расположены дополнительные приборы в виде клапанов, системы автоматики, всевозможных датчиков для измерения показаний среды, а также электронной системы оповещения о сбоях в работе канального кондиционера.
Расположен наружный блок на стене, в месте, защищенном от солнечных лучей или внизу на оборудованной площадке и закрытой от осадков (дождя и снега). При монтаже канального устройства нужно соблюдать рекомендуемые в инструкции нормы технических условий, расстояние между внутренним и наружным блоками, учитывать их высоту (чтобы не было перепада).
В блоке, размещенном внутри помещения, находится минимальное количество элементов. Они представлены в виде теплообменника и вентилятора в компактном корпусе, а также трубок из меди, соединяющих патрубки этого корпуса и каналы воздуховода.

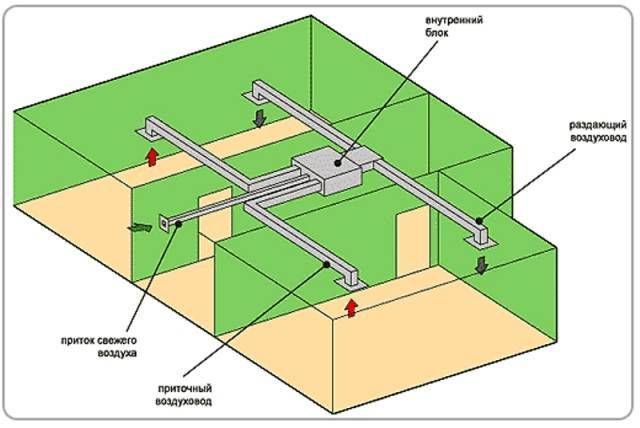

По воздуховодам для канальных кондиционеров воздушный поток нагнетается с помощью вентилятора во внутренний блок и распределяется по каналам. В корпусе, в зависимости от модели, также могут находиться несколько датчиков, термометр и сигнализатор.
Принцип действия кондиционера
Канальное оборудование работает так же, как и любой другой прибор для кондиционирования. В качестве основы выступает тепловой насос. В нём есть так называемый хладагент. Это особый газ. Также здесь имеются объединённые трубками радиаторы в количестве 2 штук. Они создают замкнутый контур. Наконец, в составе имеется компрессор. Он принуждает газ совершать циркуляцию по кругу. Тепло перекачивается посредством последовательного сжатия и расширения описанного газа.
В наружном радиаторе можно обнаружить сжатие, одновременно с этим увеличивается температура газа. Отмечается разность температур с наружным воздухом, из-за чего возникает теплообмен. Хладагент передает сосредоточенную в нём тепловую энергию. Она накапливается в результате взаимодействии с воздухом в комнате.
Благодаря монтажу наружного радиатора на улице, увеличивается давление в области дросселя. Это особое устройство, которое дозированно пропускает газ. Получается, что хладагент нагнетается компрессором и накапливается, после чего наблюдается его значительное сжатие. Продолговатая тонкая трубка, которая носит название капилляра, представляет из себя максимально простой вариант дросселя.
После остывания газ конденсируется, то есть переходит в жидкое состояние. При конденсации газ становится источником значительного количества тепла. Его образуется больше, чем при остывании, и по этой причине эффективность теплонасоса существенно увеличивается. Поэтому наружный теплообменник называется конденсатором. Минуя дроссель, жидкий хладагент постепенно перемещается во внутренний радиатор, который локализован во внутреннем блоке. Здесь отмечается низкое давление, поэтому жидкость подвержена испарению. Фактически она превращается в газ. Соответственно, испарителем принято называть внутренний радиатор.
Объем внутреннего радиатора занимает незначительное количество газа. Соответственно, наблюдается его расширение. По этой же причине сильно остывает хладагент. Его нагревание происходит от внутреннего воздуха, так как тут тоже присутствует обдув. Взяв определенное количество тепла, газ идет в компрессор. Далее система нагнетает воздух в этот наружный радиатор, а потом цикл повторяется.
В современных моделях кондиционеров присутствует возможность изменения потока хладагента. Это позволяет придать наружному радиатору функцию испарителя и, наоборот, превратить внутренний блок в конденсатор. Одновременно с этим тепловой насос перемещает тепло в обратном направлении, то есть кондиционер работает на отопление. Наблюдается парадоксальный эффект. Человек получает тепло от холодного наружного воздуха. Безусловно, для этого понадобится электроэнергия для работы компрессора, однако в соотношении это выглядит не как 1 к 1, как это бывает с электрообогревателями типа ТЭН.
Здесь пропорции составляют 1 к 4. То есть на каждый киловатт электроэнергии, который потребляется пользователем, ему удается получить примерно 4 кВт тепла. Получается, что такое соотношение становится менее выгодным по мере понижения наружной температуры. Так продолжается, пока кондиционер вовсе не будет работать с желаемой эффективностью. Использовать прибор в режиме отопления можно только тогда, когда показатели наружного воздуха находятся на рекомендованных фирмой производителем уровнях.
https://youtube.com/watch?v=YAukRu8_Q3Q
Почему задумался про перевод на воду
Причин было три:
- во первых водяной калорифер не “выжигает” кислород. Температура носителя от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C). Электрические калориферы в основном управляются по ШИМ с периодом около 1 минуты. Но так как площадь контакта с воздухом очень маленькая, то приходится держать высокую температуру.
- во вторых была идея сэкономить за счет более дешевых цен на теплоноситель.
- в третьих, наверное самое главное, мне было интересно. Интерес как раз и перевесил все предупреждения специалистов.
Оценка экономики перехода с электричества на воду:
- данные по среднесуточной температуре в регионе проживания брал с какого-то сайта
- температуре воздуха в канале взял в 15 °C, но по опыту лучше брать 19 °C
- по оптимистичным оценкам экономия от воды — 5 000 — 7 000 руб./год (цены 2012)
- стоимость оборудования и работ в районе 50 000 руб
- прогнозная окупаемость — 8-10 лет
Что хотел реализовать:
- летом работает просто приточка + кондиционер (при необходимости) в обход калорифера
- зимой днем работает нагрев вода + электричество (приоритет на воду)
- зимой ночью работает нагрев электричество + вода (приоритет на электричество — так дешевле)
Как говорится “Гладко было на бумаге, да забыли про овраги”.
Вентиляция коттеджей и офисных помещений
Приточная установка Breezart с водяным калорифером
Система вентиляции коттеджа,
загородного дома или офиса имеет ряд особенностей.
Производительность вентиляционной установки для помещений общей площадью от 150 до 500–700 м² должна
составлять 1000–3500 м³/ч. При такой производительности мощность калорифера будет около
20–30 кВт, поэтому в частных домах обычно устанавливают приточные установки с водяным калорифером, в которых для нагрева воздуха используется горячая вода из центральной или автономной системы отопления. Водяные
ПУ конструктивно сложнее электрических, поскольку для них необходимы смесительный узел с насосом,
а также многоуровневая система защиты от замерзания воды в калорифере,
включающая набор датчиков и воздушный клапан с возвратной пружиной (для гарантированного перекрывания входного воздушного канала при отключении электропитания).
Пример проекта системы кондиционирования и вентиляции загородного дома
Breezart Aquaприточные установки с охлаждениемкомпрессорно-конденсаторным
Другой особенностью является то, что приточная установка является лишь частью сложной климатической системы, которая обычно включает
несколько кондиционеров, канальный увлажнитель, независимую систему вентиляции для бассейна и другие элементы. Поэтому для выбора оборудования и проектирования подобных систем рекомендуем обращаться к специалистам.
| Обзор рынка систем вентиляции | Рекуператор для квартиры и загородного дома |
Чем отличаются естественная и приточная вентиляция в квартире
В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.
Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.
Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.
Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.
Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.
Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.
Первое тестирование системы
Как только дали отопление, сразу начал тестировать систему
- расход воздуха пока на минимуме — около 100-120 м3/час
- перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
- без насоса циркуляция через калорифер очень низкая — 90 л/час
- при включенном насосе циркуляция поднялась до — 180-200 л/час
- температура подающей воды — 35-37 °C
- температура обратной воды — 30-31 °C
- температура на улице — около 0 °C
- температура в канале — 23 °C
Тестирование в экстремальных режимах:
- старт системы с перекрытыми кранами, без подачи теплоносителя
- циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
- Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
- температура обратки не меняется, так как нет потока, температура в канале начинает падать
- через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
- включился электрический подогреватель и через несколько минут вытянул температуру до уставки
- попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
- работа системы без циркуляционного насоса
- температура обратки +35 °С, система нормально стартует
- через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
- включился электрический подогреватель и через несколько минут вытянул температуру до уставки
- нет электричества и рециркуляции, аварийная остановка системы
- температура на улице -3 °С
- температура обратки +37 °С
- перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
- заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
- включил Контроллер и включил подачу воды.
- контроллер показал температура обратки +27 °С.
Впечатления после первой ночи эксплуатации:
- ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
- электрический калорифер не включался (проверяю расход по отдельному счетчику)
- трехходовой клапан открыт не полностью — есть небольшой запас по мощности
- в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
- расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи
